2. Inleiding
2.1. Wat is de Ekrano GX?
De Ekrano GX (EGX) is de nieuwste toevoeging aan de GX productfamilie, het geavanceerde communicatiecentrum voor energiesystemen van Victron. Het beschikt over een ingebouwd 7-inch aanraakscherm en uitgebreide verbindings mogelijkheden, waardoor volledige systeembewaking en besturing mogelijk is. De Ekrano GX is de directe opvolger van de Color Control GX (CCGX).
GX apparaten kunnen in de kern van elke Victron installatie geplaatst worden. Ze draaien het Venus OS besturingssysteem en zorgen voor naadloze communicatie tussen alle betrokken componenten, inclusief omvormers/acculaders, PV laders, DC-DC laders en accu's.
Het systeem kan bewaakt en bestuurd worden:
Remote, via het Victron Remote Management (VRM) Portaal via een internetverbinding (raadpleeg Toegang via VRM)
Lokaal, via:
Een webbrowser (raadpleeg Toegang tot Remote Console via het lokale LAN/WiFi netwerk)
Een Android tablet of telefoon als een specifiek scherm (raadpleeg Android GX WiFi scherm)
Een Multi functioneel beeldscherm (MFD) (raadpleeg Maritieme MFD integratie door app)
De VictronConnect app over LAN, WiFi of Bluetooth (waar van toepassing)
Het ingebouwde WiFi toegangspunt
De Remote Console biedt een centrale gebruikersinterface voor bewaking en instelling, zowel lokaal als remote toegankelijk.
De EGX ondersteunt ook VRM: Remote firmware update s en maakt het mogelijk om instellingen remote te wijzigen.
Opmerking: deze handleiding refereert naar de nieuwste firmware versie. De huidige versie kan gecontroleerd worden via het apparaat menu onder Instellingen → Firmware (raadpleeg het Firmware bijwerken hoofdstuk). Als het GX apparaat niet met internet verbonden is, kan de nieuwste firmware gedownload worden vanuit Victron Professional.
2.2. Wat zit er in de doos?

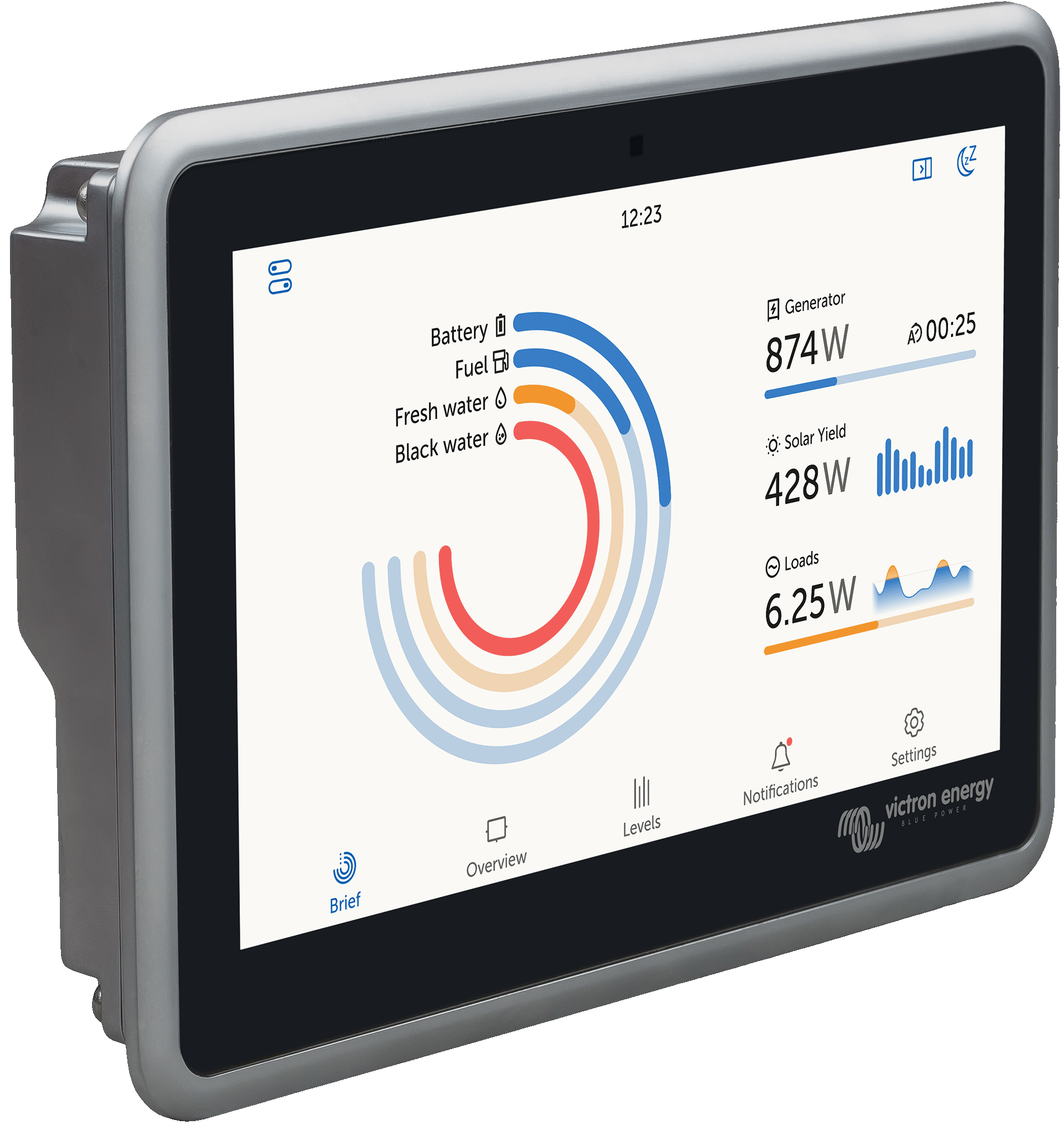

Ekrano GX |  |
Stroomkabel met een 3,15 A inline zekering en M8 aansluitogen voor de bevestiging van een accu of een DC verdeelrail |  |
VE.Can afsluiters (2 stuks) |  |

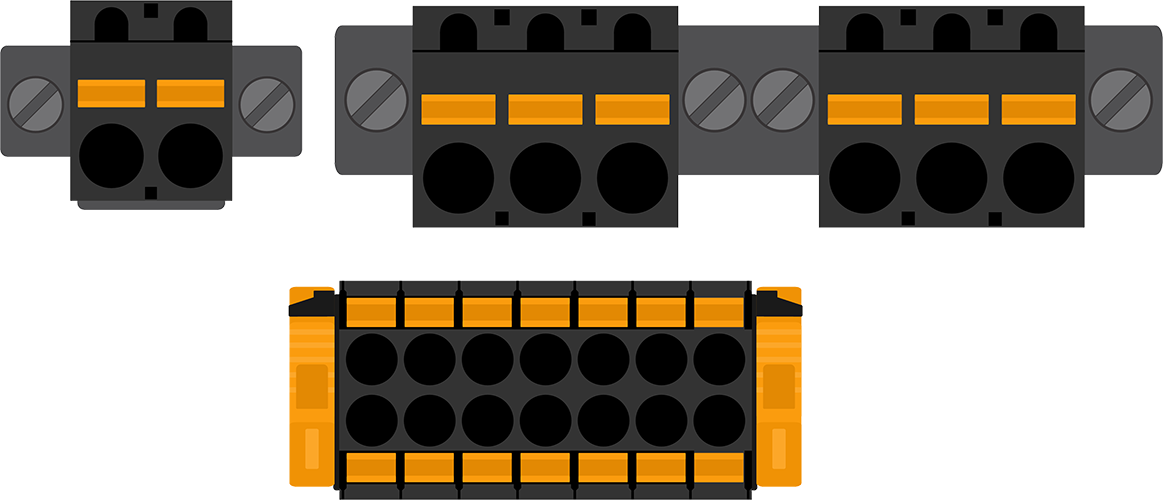

Aansluitklemblokken met montageschroeven voor: Relais (2 stks), voedingconnector IO aansluitklemblok met snelle vrijgave klemmen |  |
Montagemateriaal: | |

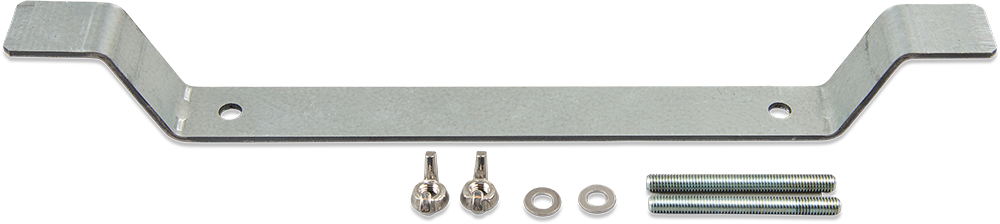

Stalen beugel voor paneelmontage incl. draadeinden, vleugelmoeren en sluitringen |  |

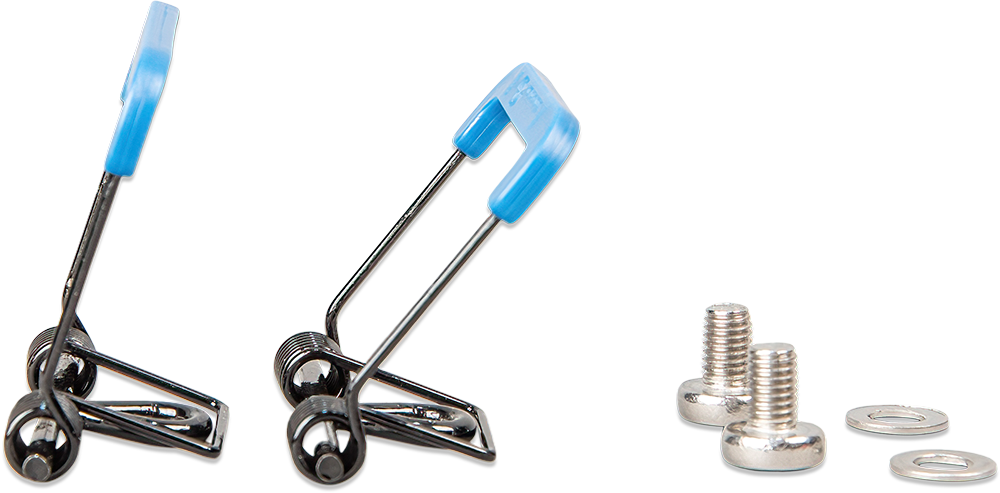

Veren voor paneel blind gat montage incl. schroeven en sluitringen |  |
