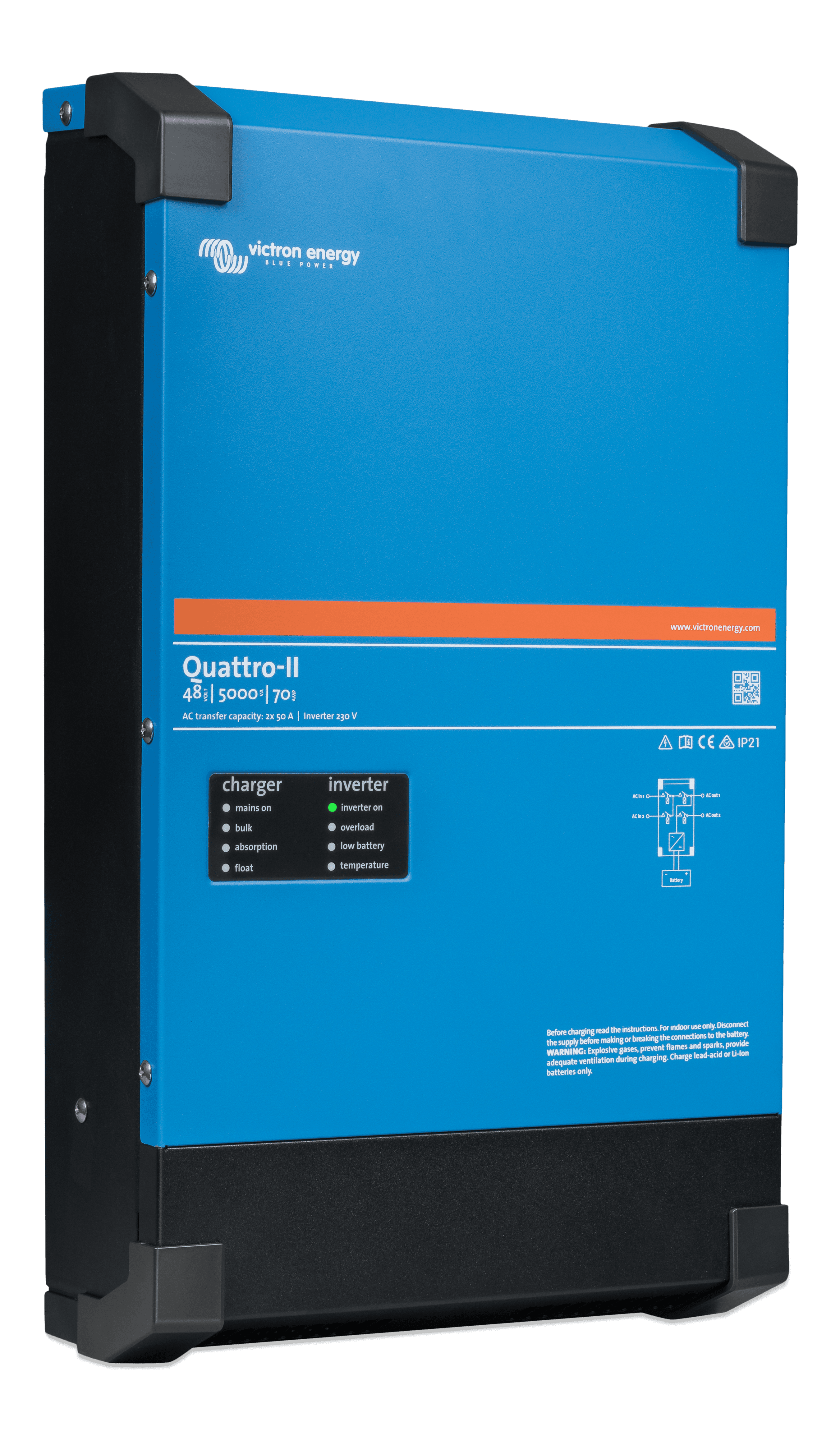

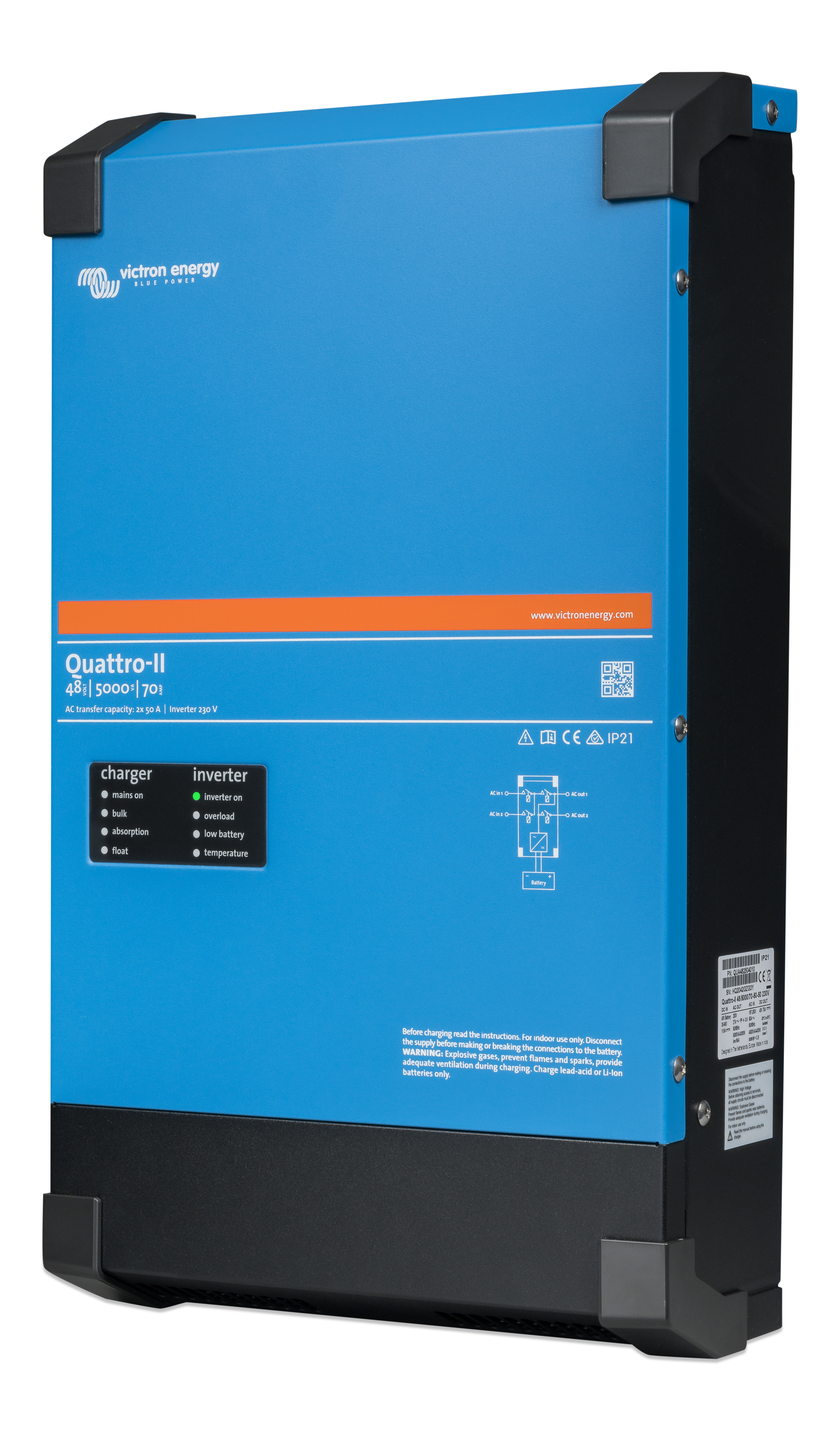

Quattro-II

Semblable au MultiPlus-II, le Quattro-II réunit également un convertisseur et un chargeur. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active. Parmi ses nombreuses fonctions, il inclut un convertisseur à onde sinusoïdale pure, charge adaptative, technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples telles qu'un fonctionnement en mode triphasé, en phase divisée et parallèle.

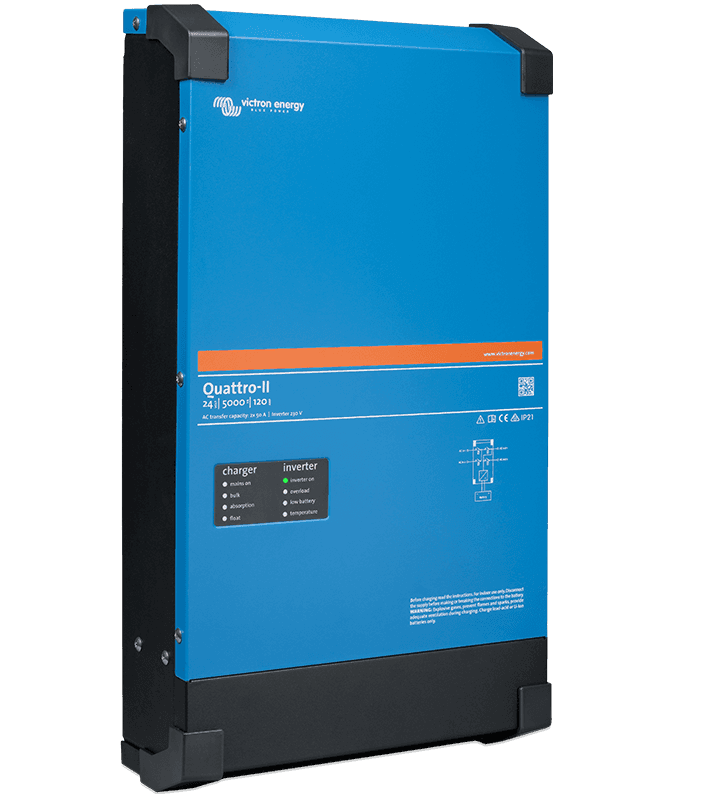

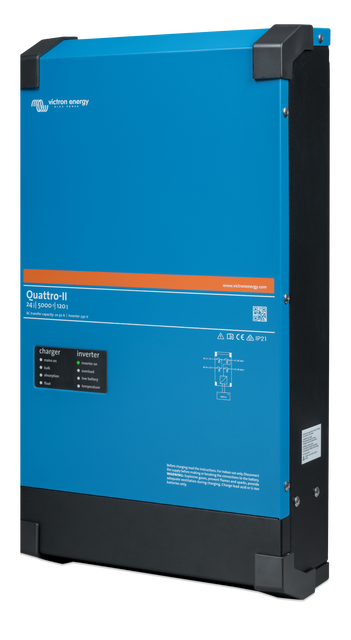

Quattro-II

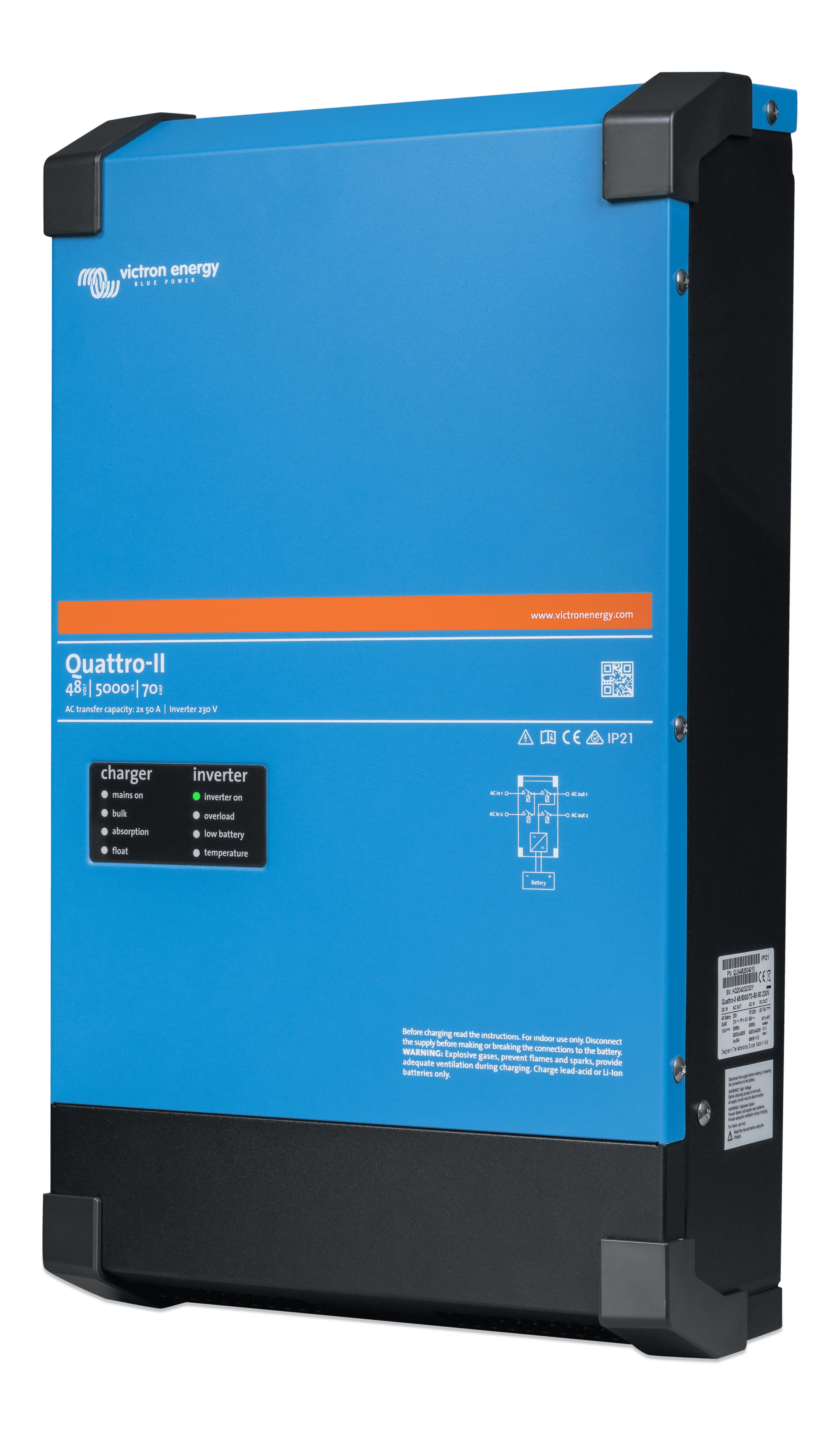

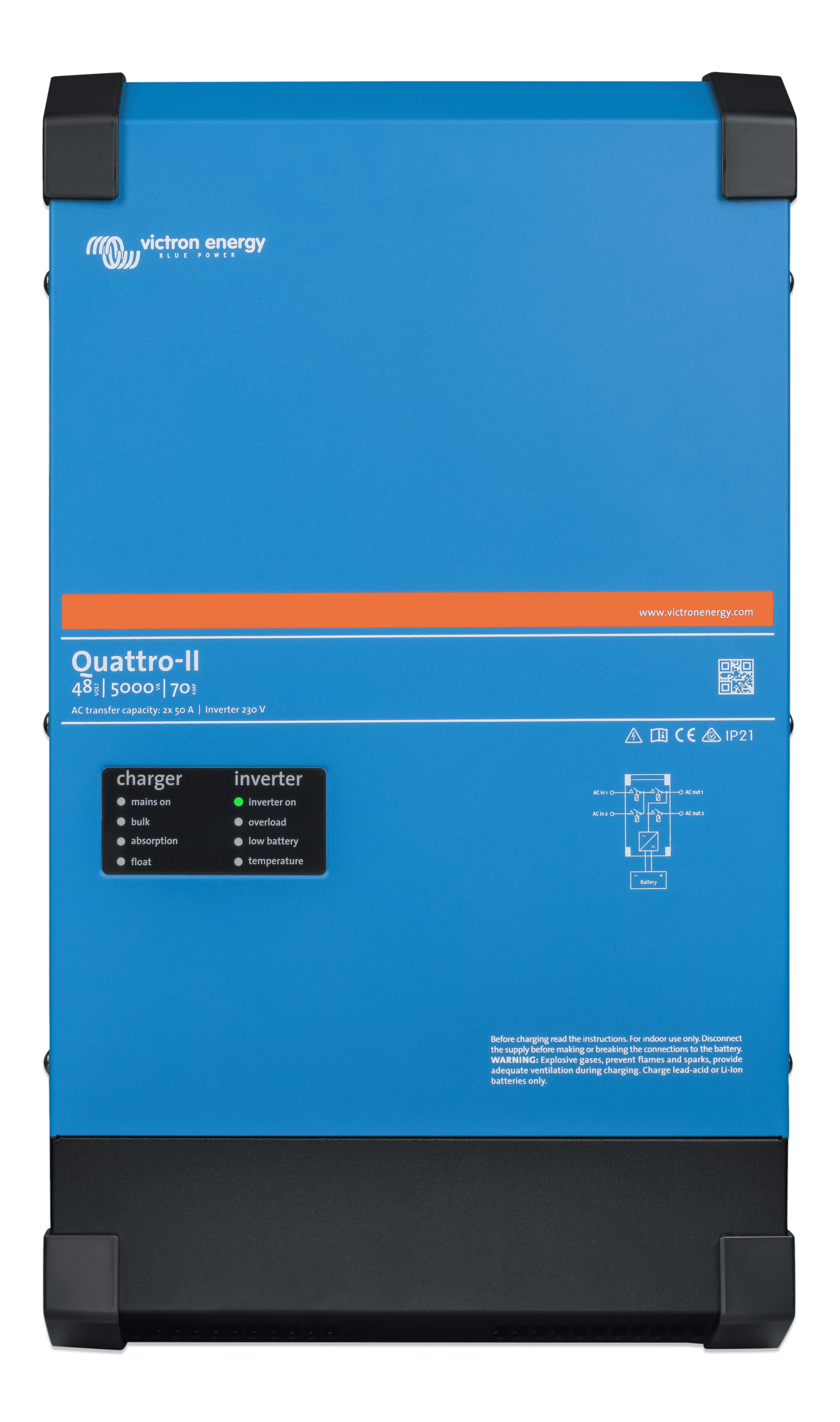

Quattro-II
background

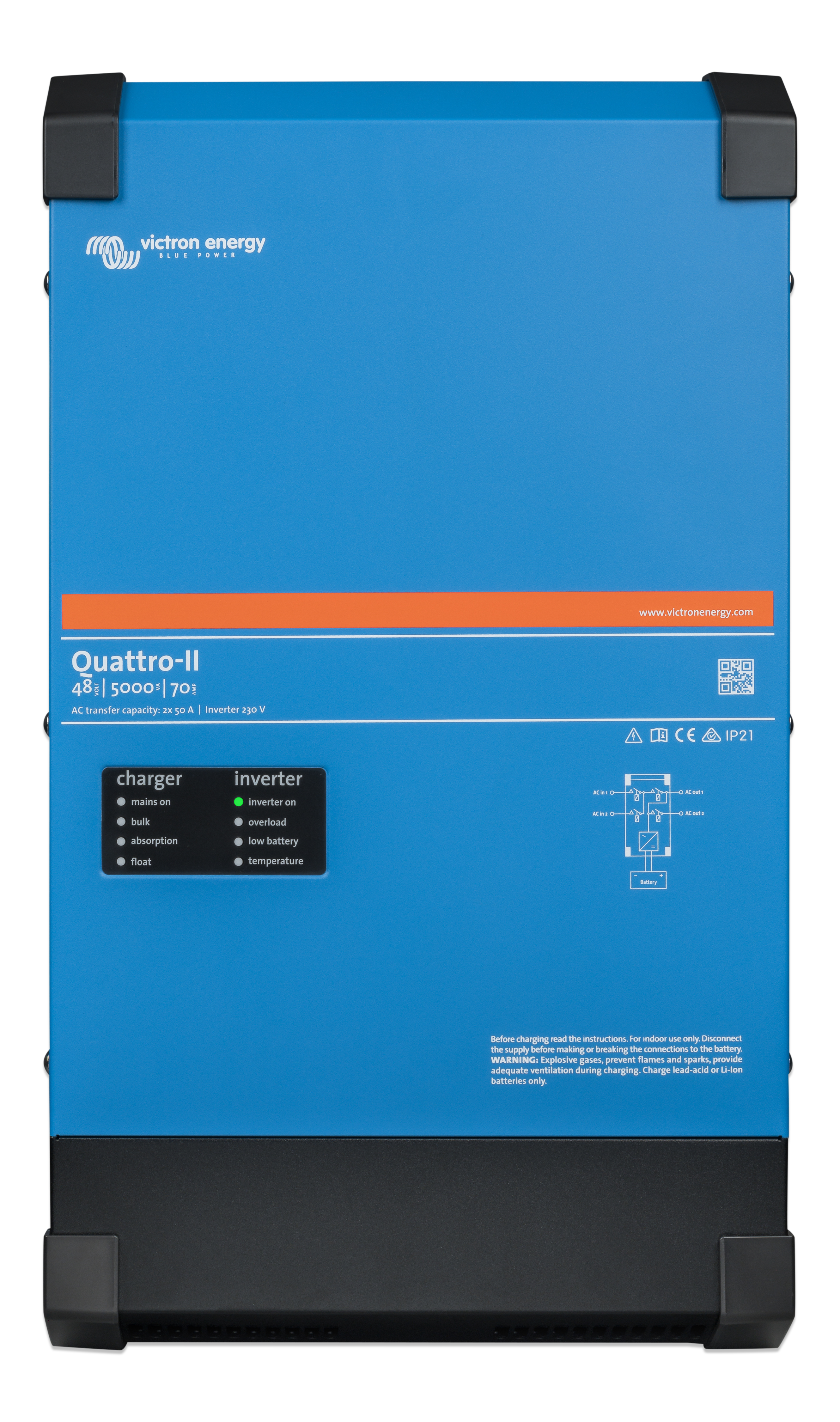

Models:

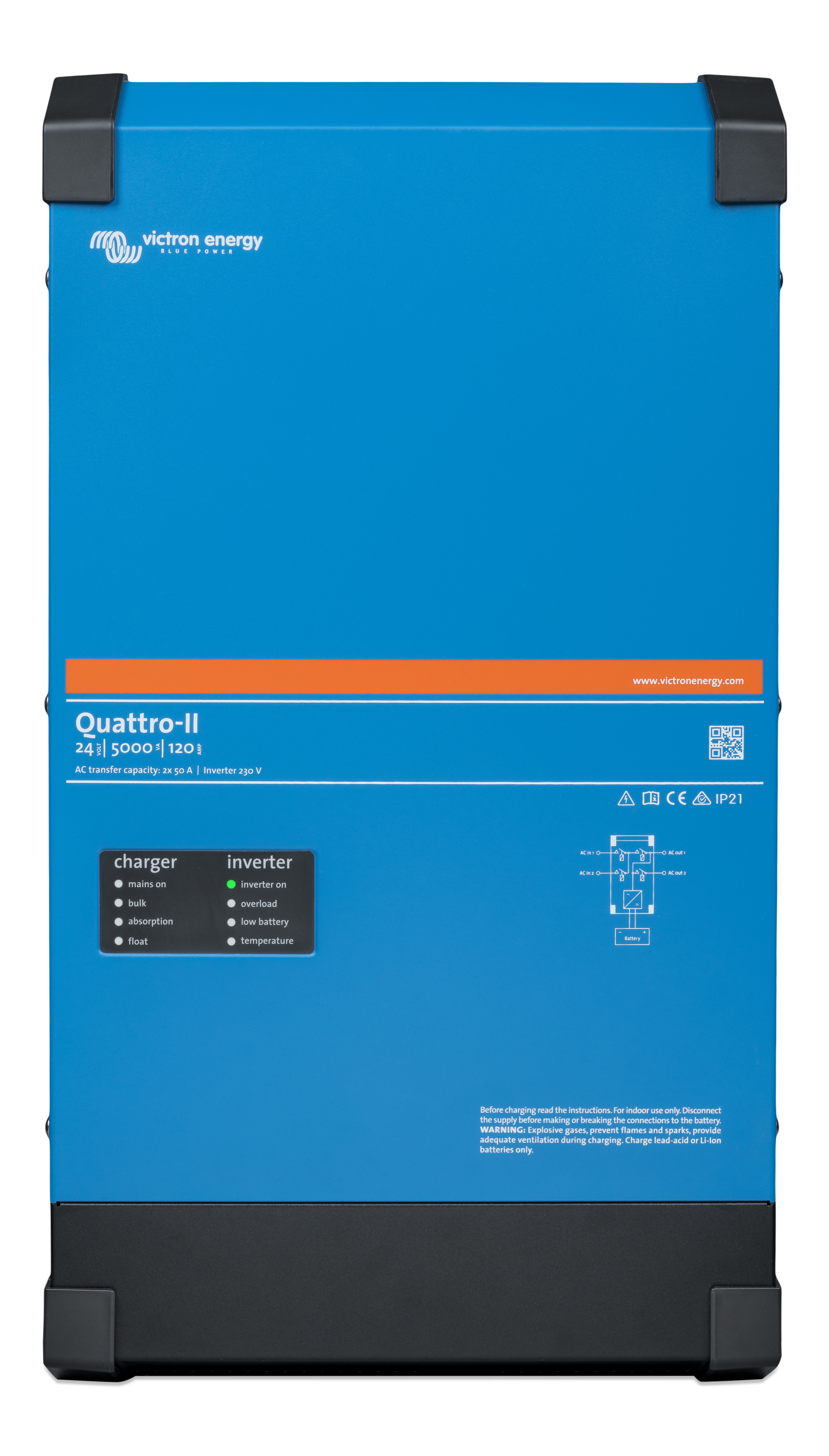

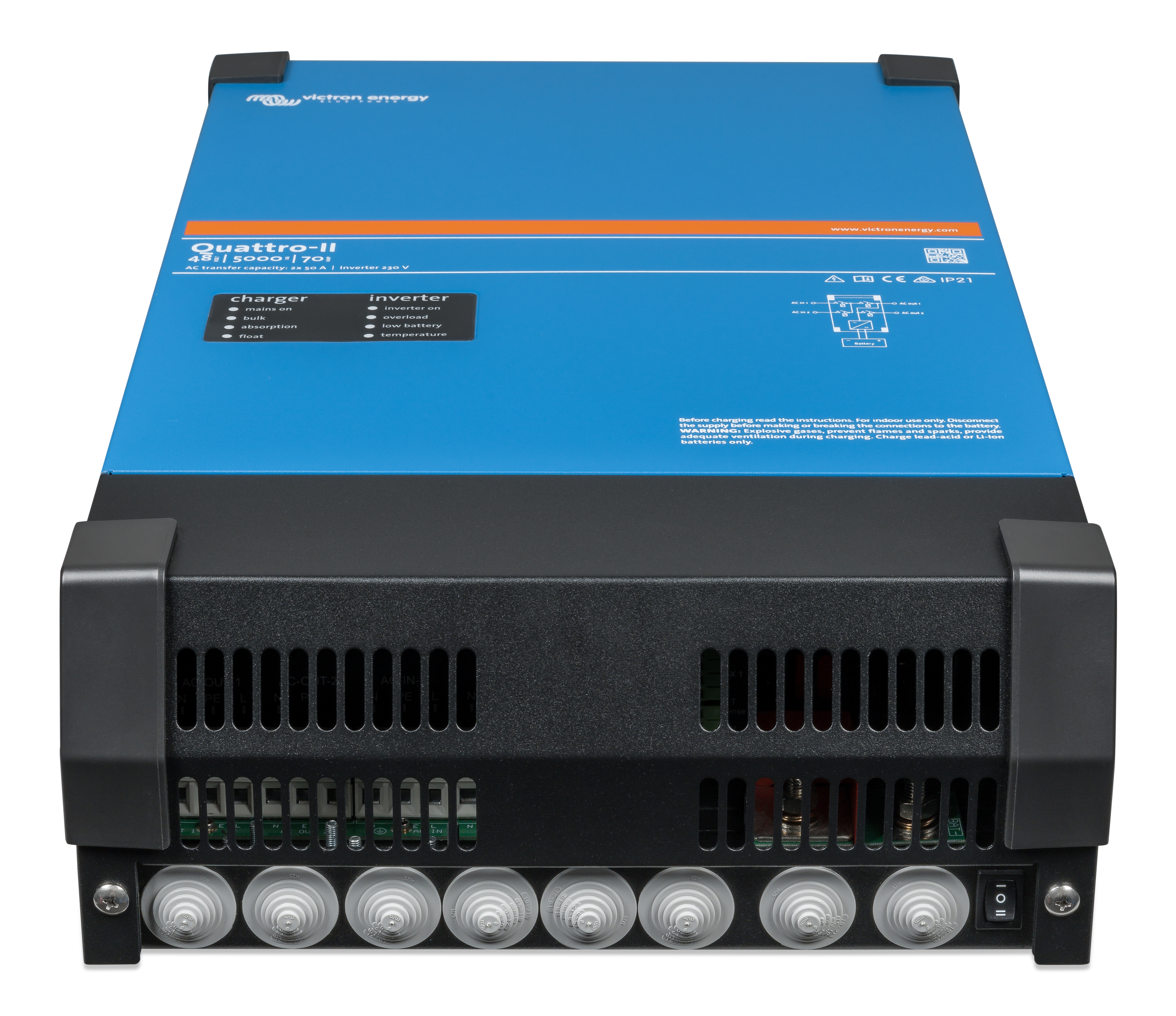

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

À propos de ce
produit

Semblable au MultiPlus-II, le Quattro-II réunit également un convertisseur et un chargeur. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active. Parmi ses nombreuses fonctions, il inclut un convertisseur à onde sinusoïdale pure, charge adaptative, technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples telles qu'un fonctionnement en mode triphasé, en phase divisée et parallèle.
Product Block

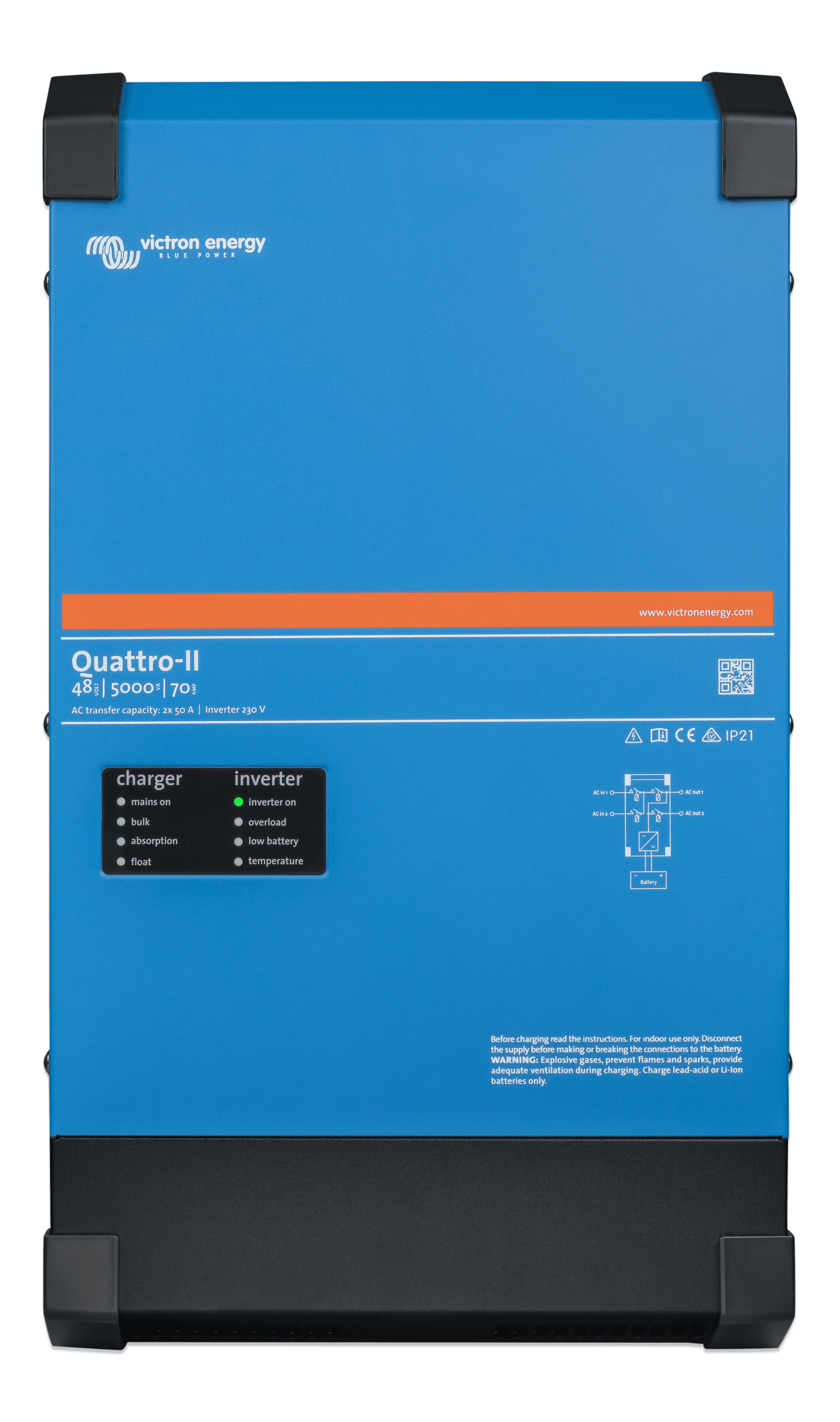

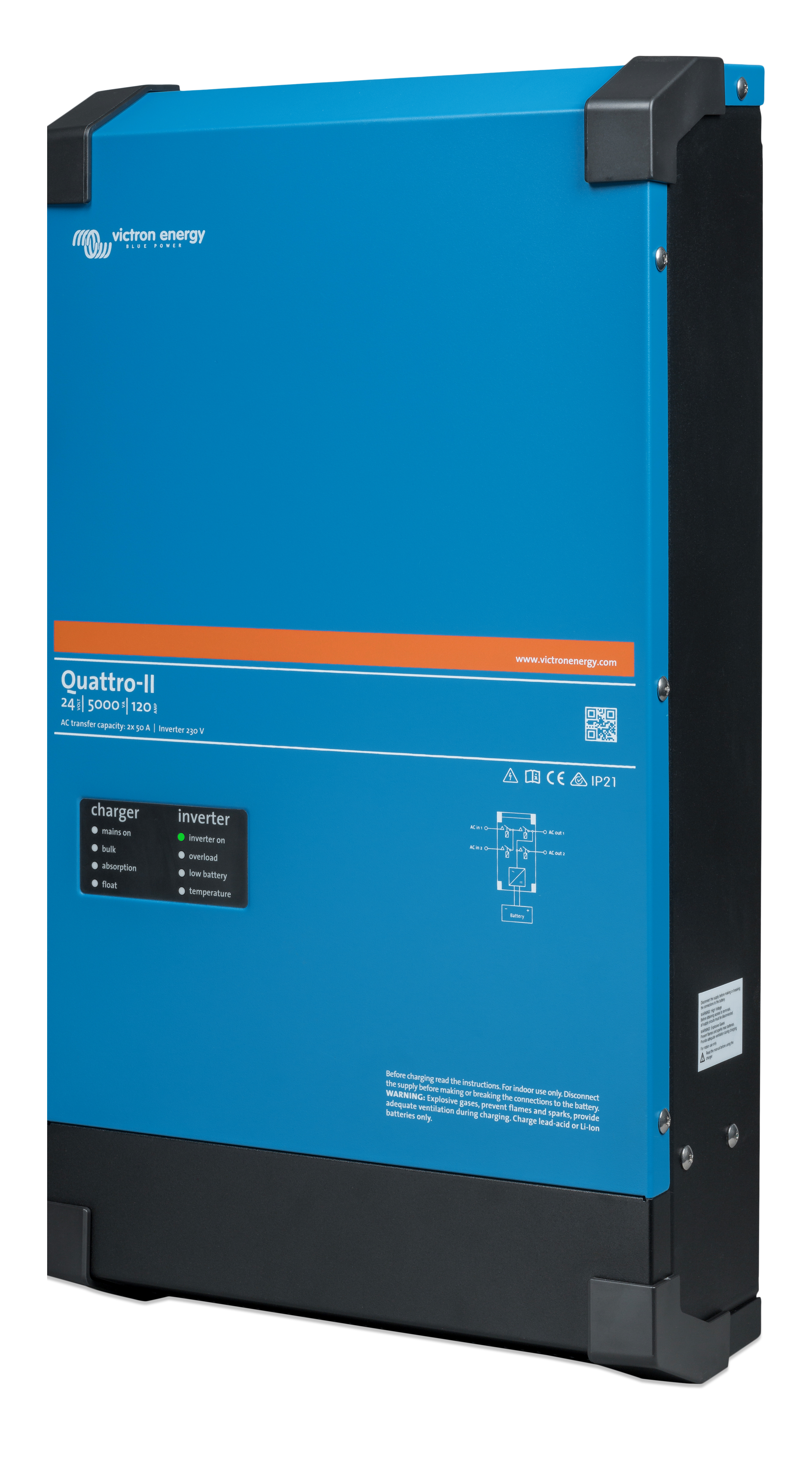

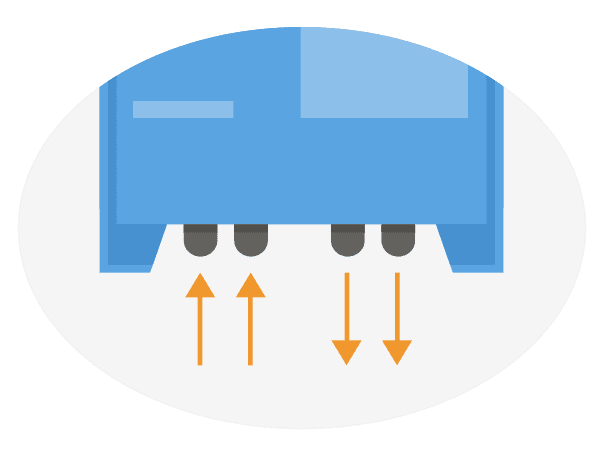

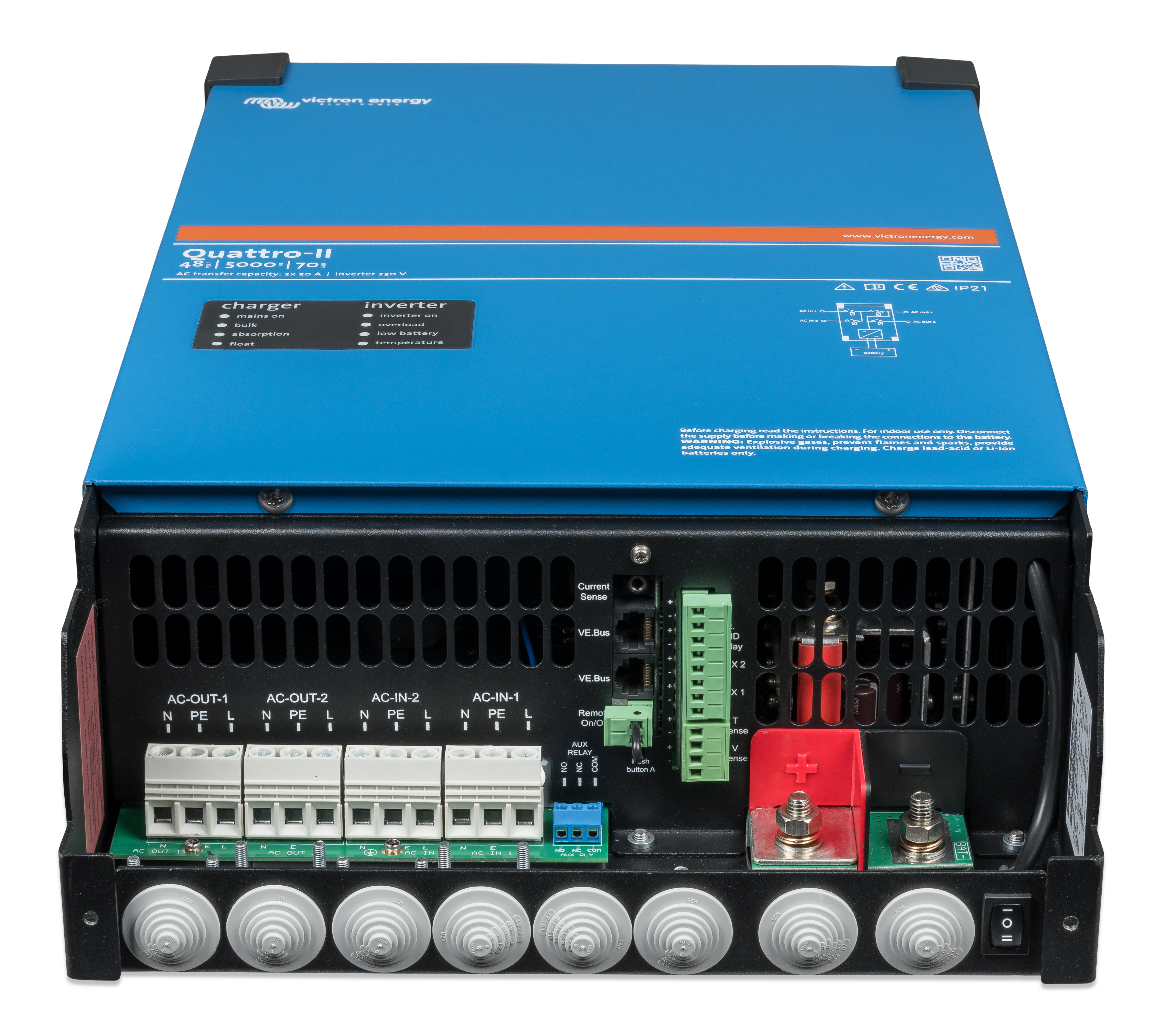

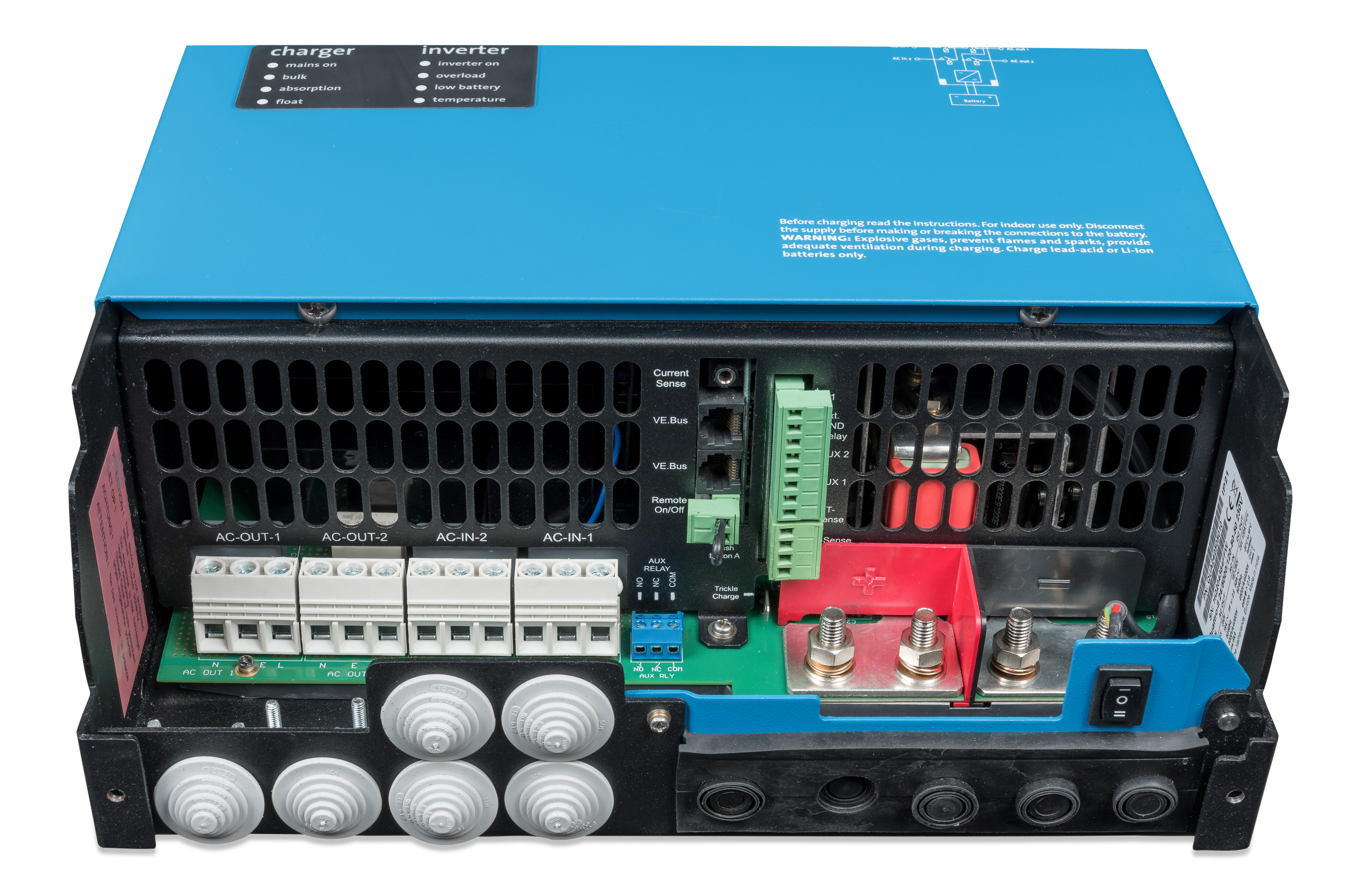

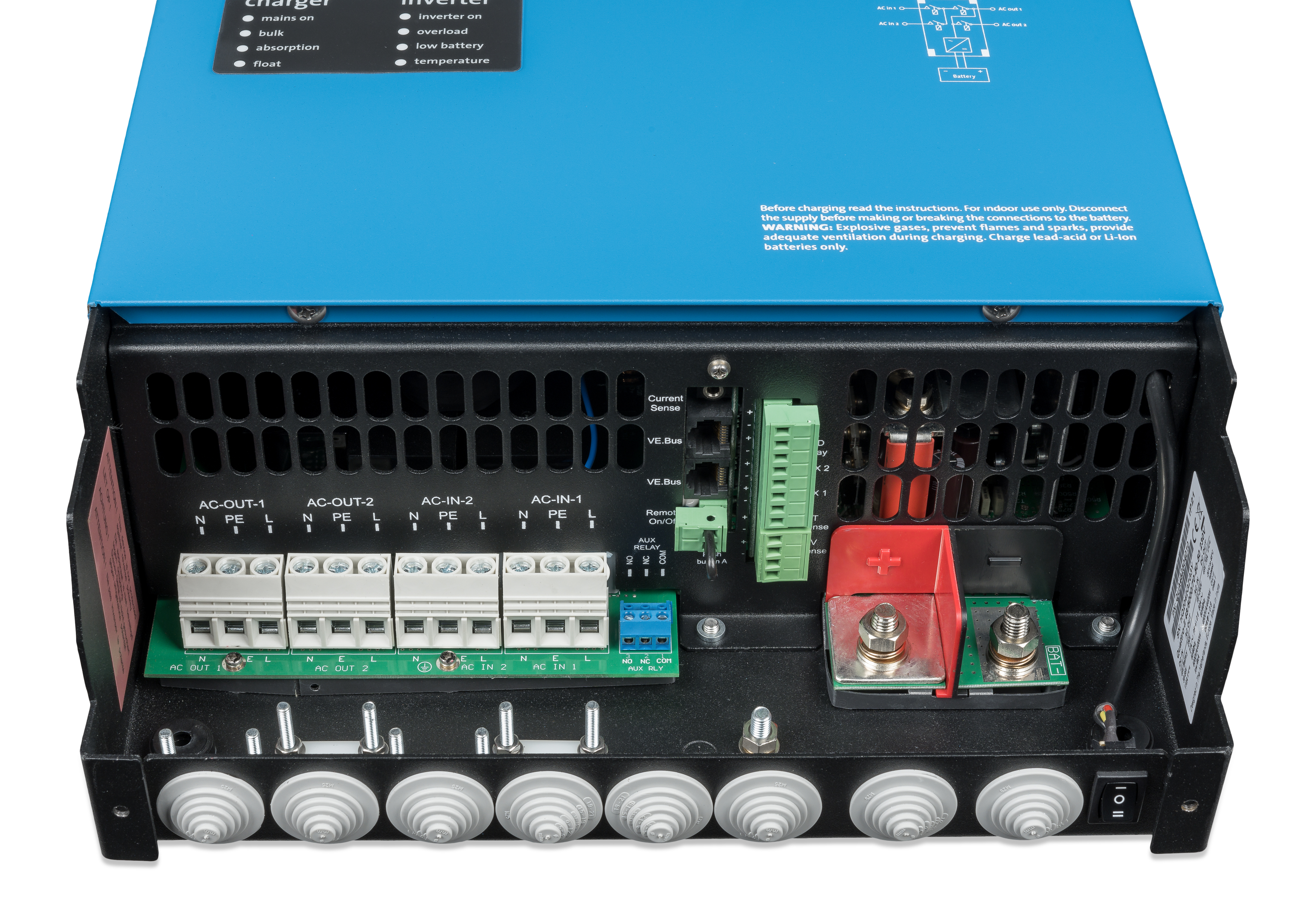

Deux entrées CA et deux sorties CA

Le Quattro-II peut être connecté à deux sources CA indépendantes, par exemple une alimentation de quai et un générateur, ou deux générateurs. Le Quattro-II se connectera automatiquement à la source active. La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau, ou de la déconnexion de l'alimentation de quai ou du générateur, le Quattro-II reprend l'alimentation des consommations connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement des ordinateurs ou des autres équipements électroniques ne sera pas perturbé. La deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une des entrées du Quattro-II. Les consommations qui ne devraient pas décharger la batterie – comme par exemple un appareil de climatisation ou un chauffe-eau, – peuvent être raccordées à cette sortie.
Product Block

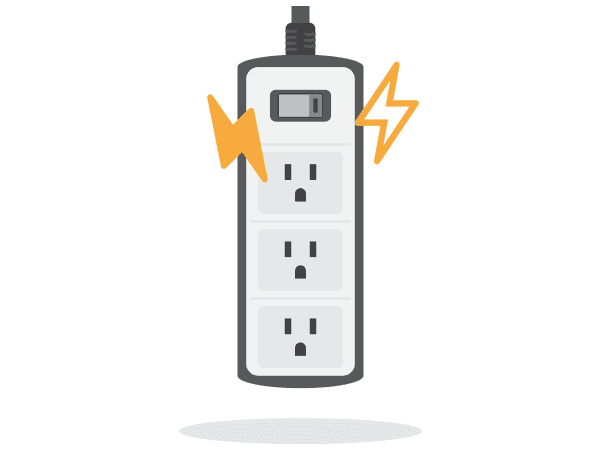

Fonction unique PowerAssist

Le Quattro-II empêchera la surcharge d'une source CA limitée, telle une connexion de quai ou un générateur. Le processus de charge de la batterie sera d'abord automatiquement réduit ; dans le cas contraire, une surcharge se produirait. Ensuite, la sortie d'un générateur ou de l'alimentation de quai sera stimulée en extrayant la puissance de la batterie.
Product Block

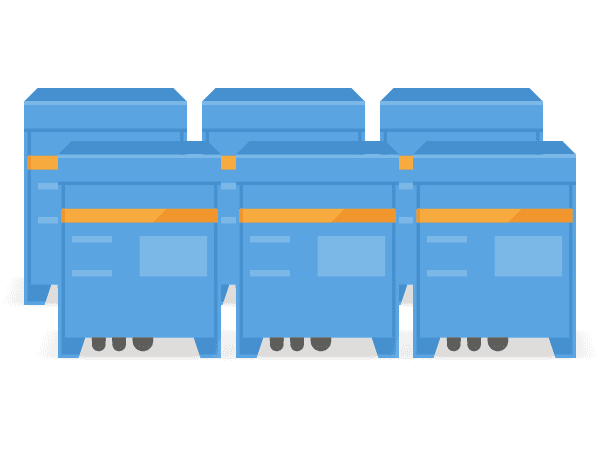

Puissance virtuellement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Quattro-II peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. Un fonctionnement triphasé ou en phase divisée est également possible.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)

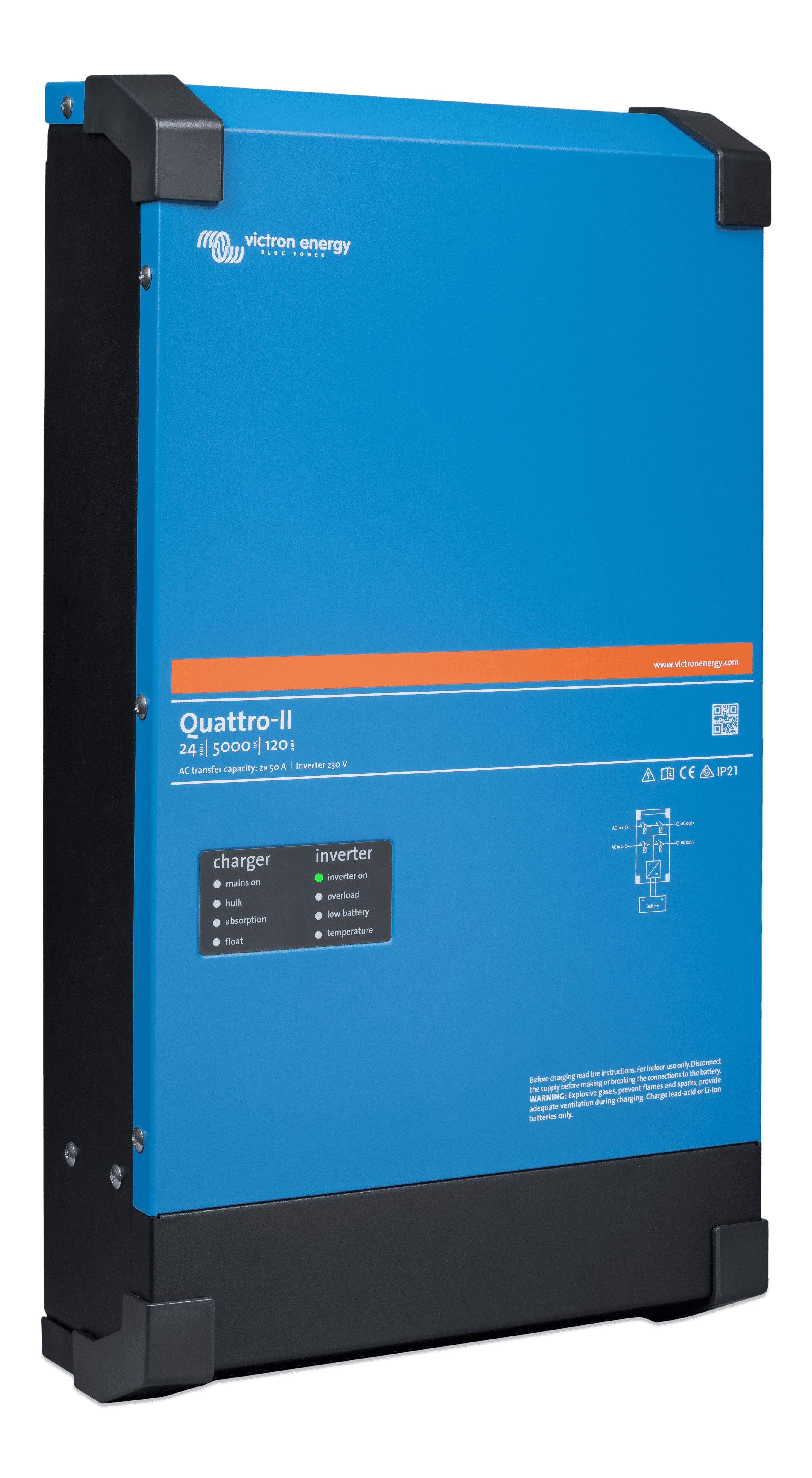

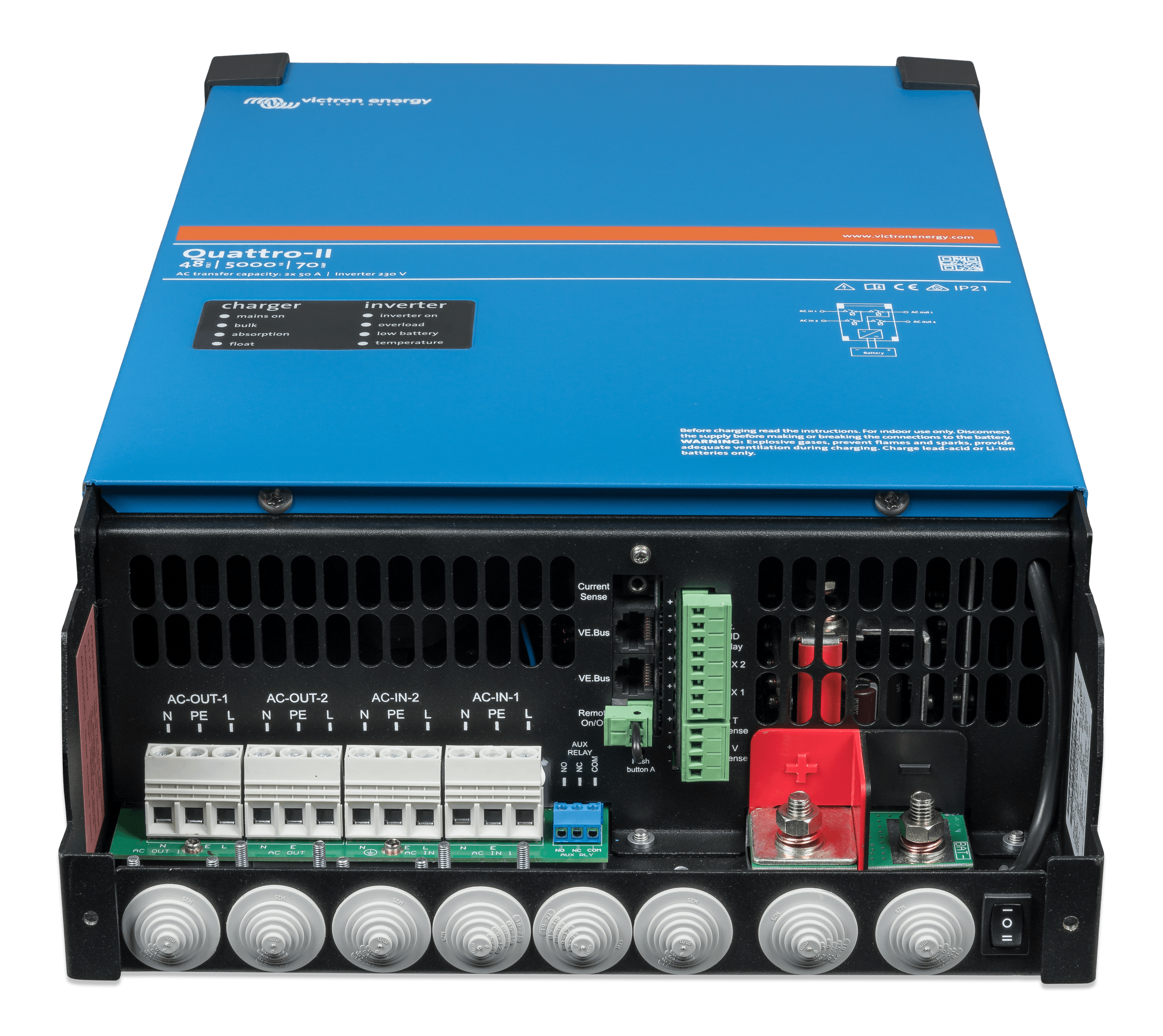

High Quality Photos

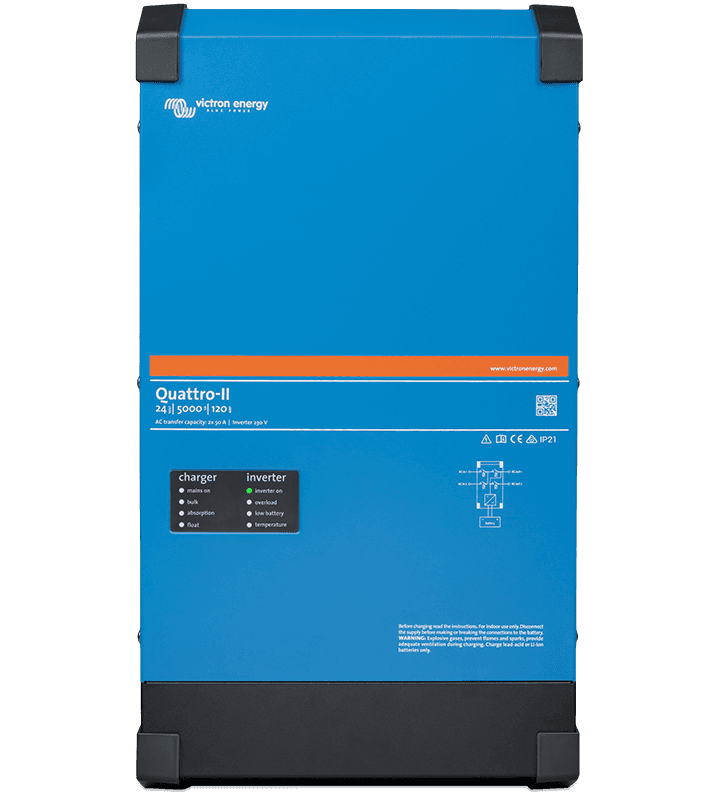

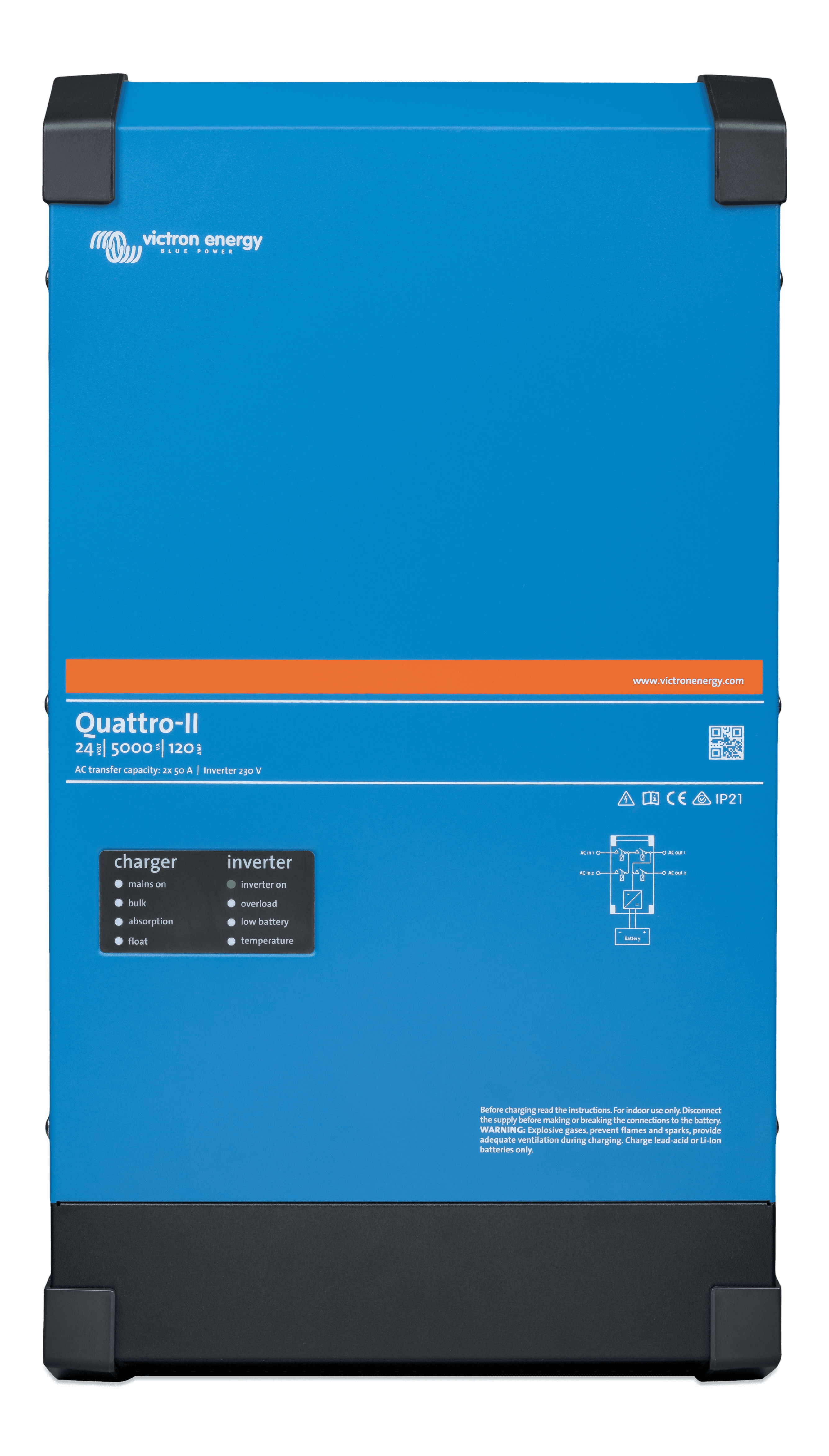

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

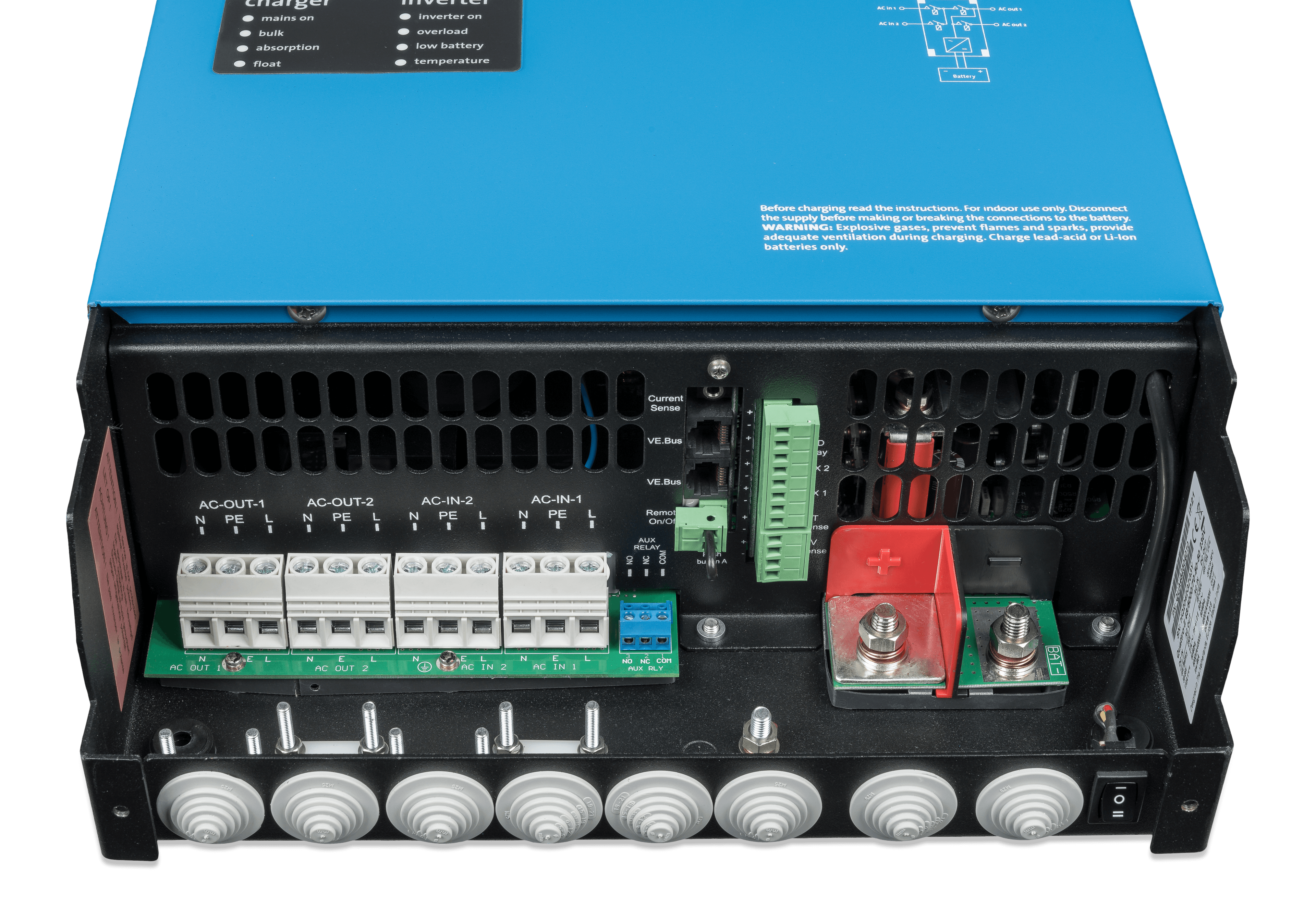

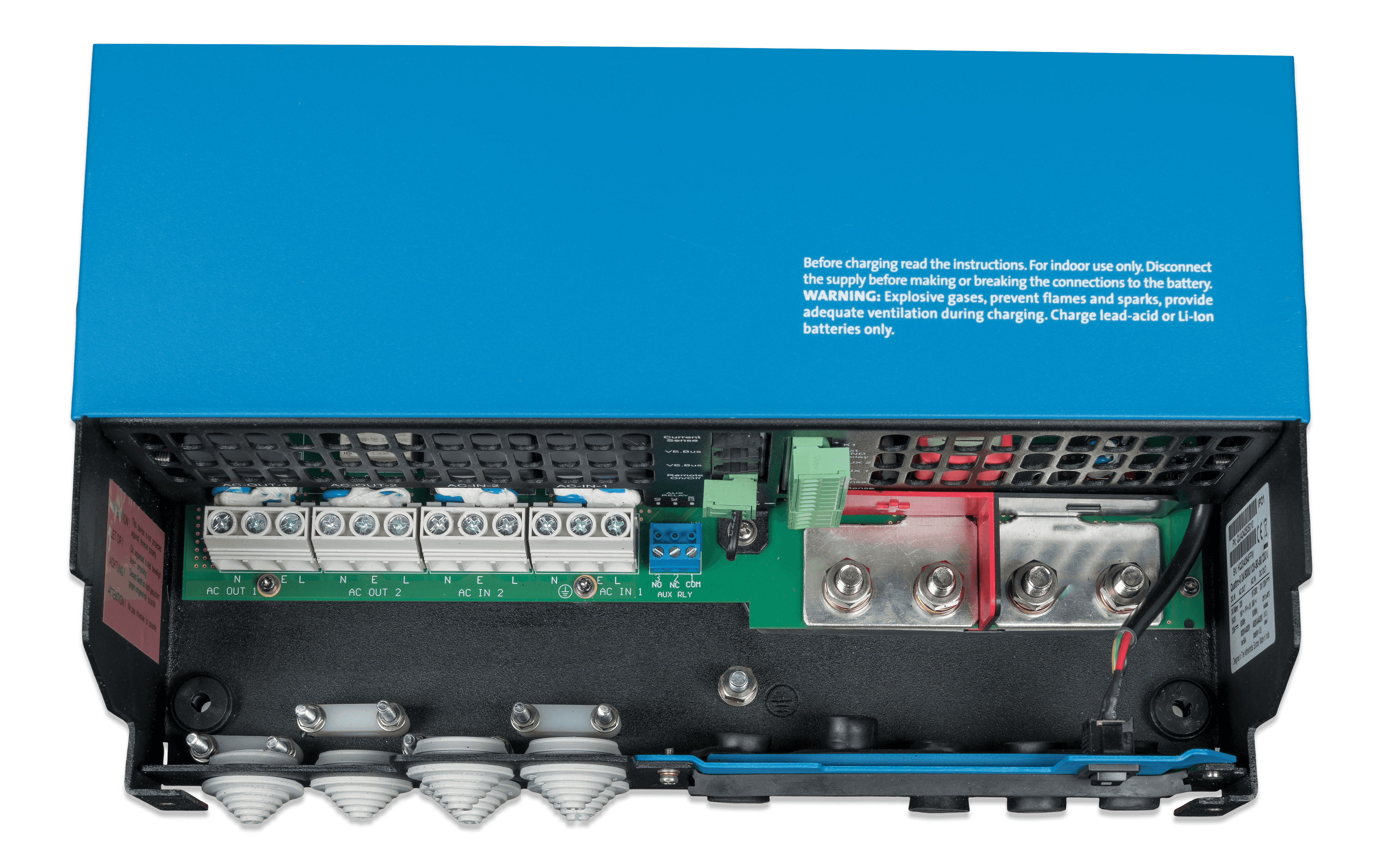

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

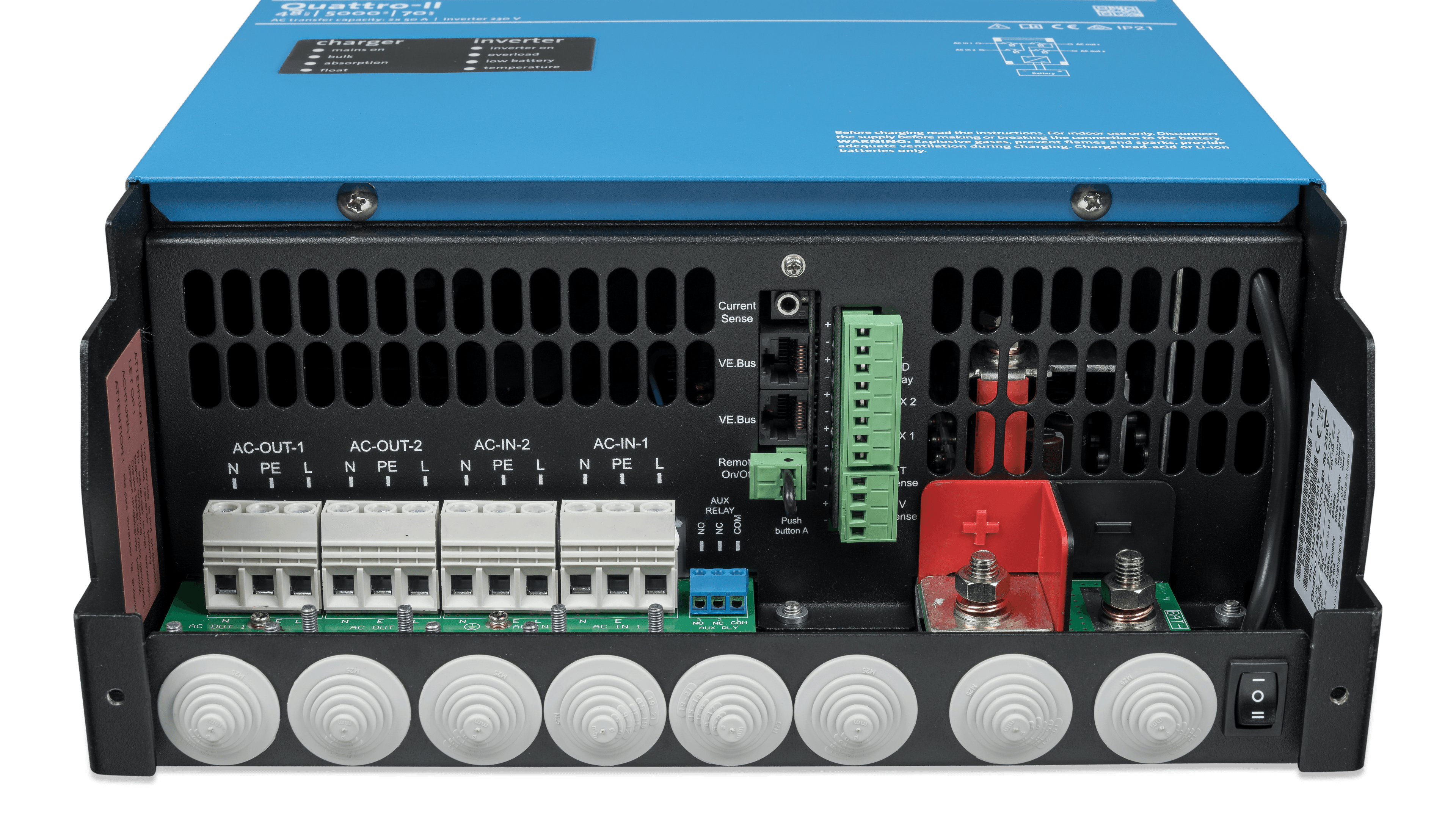

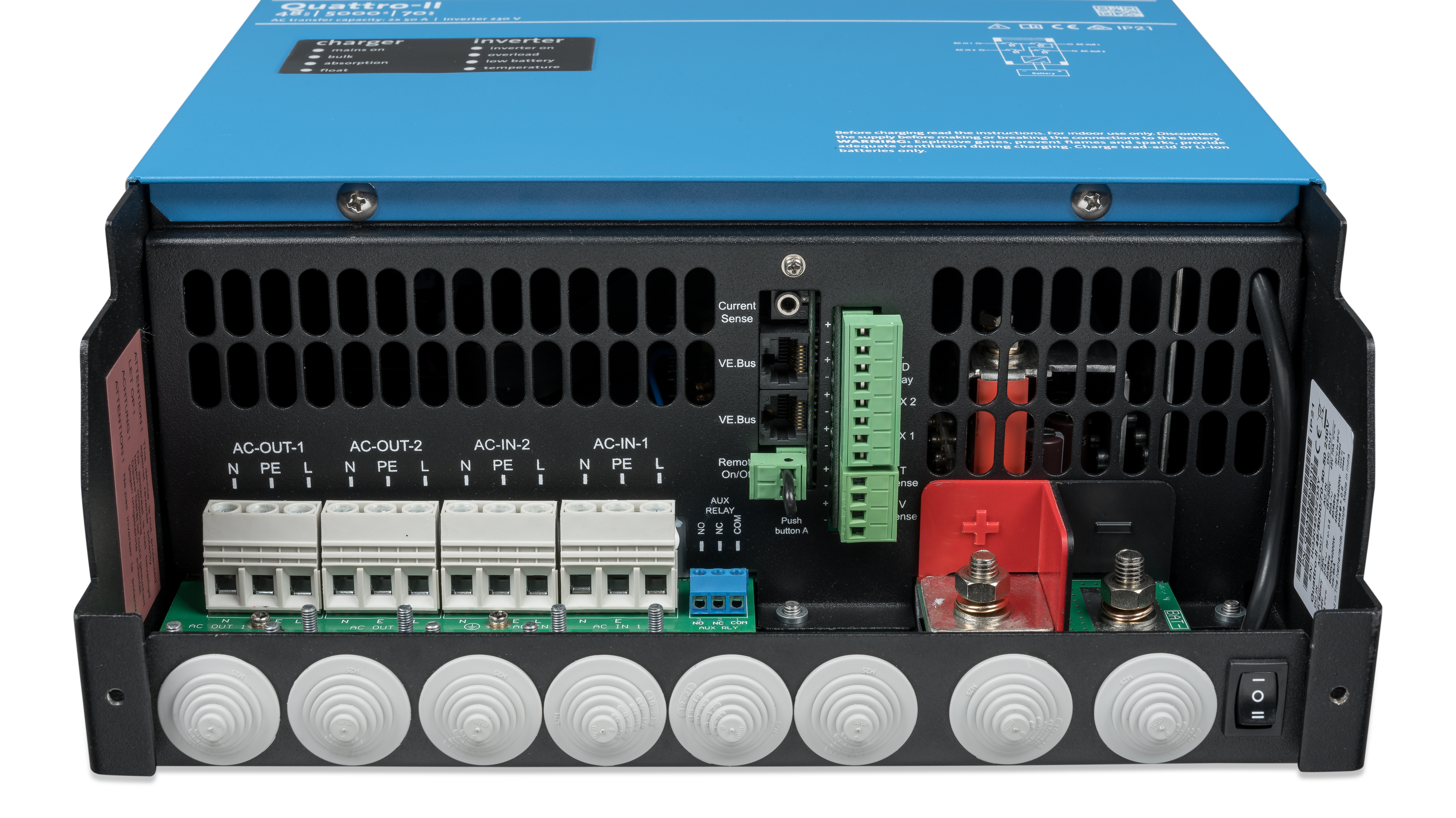

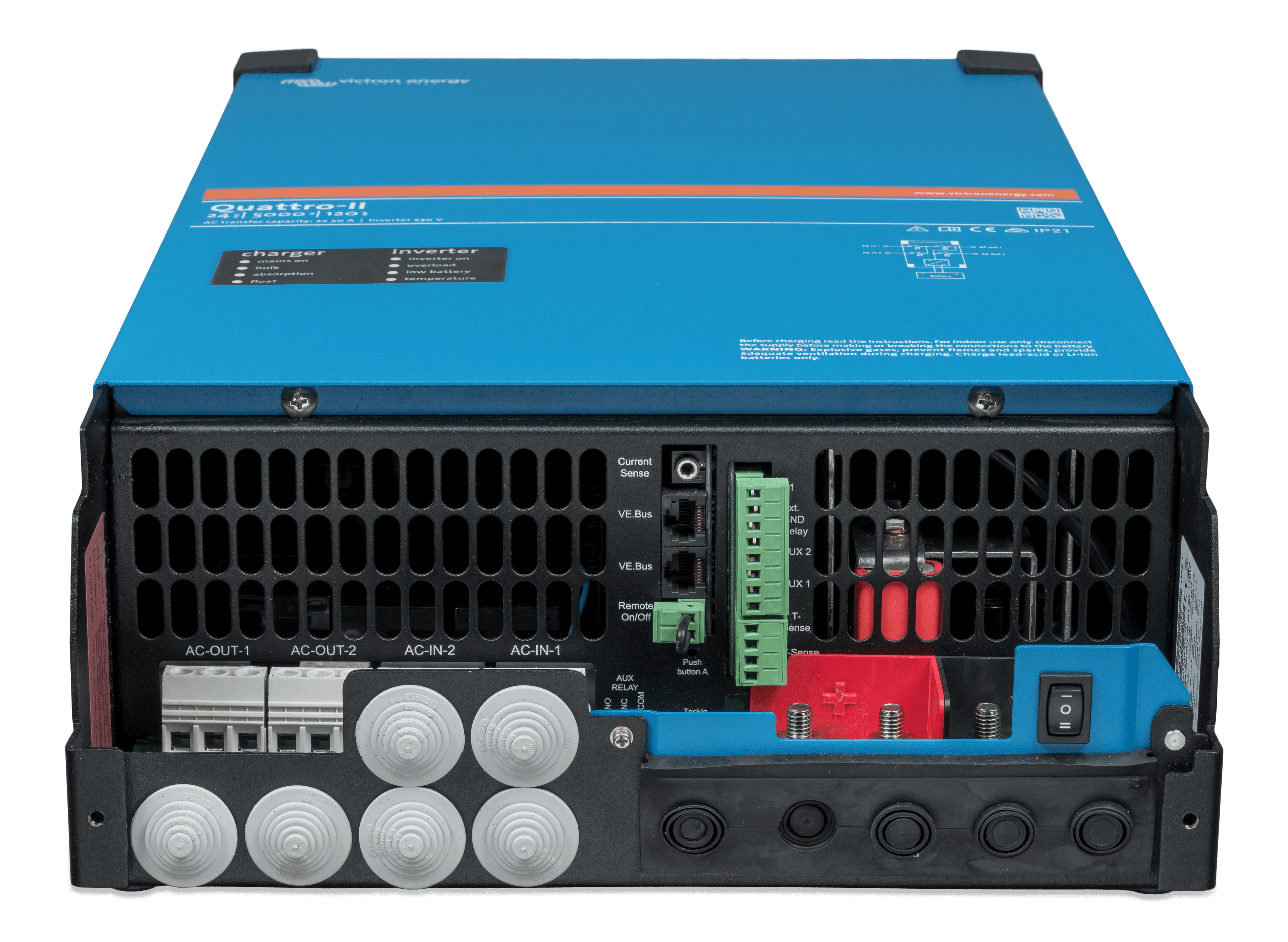

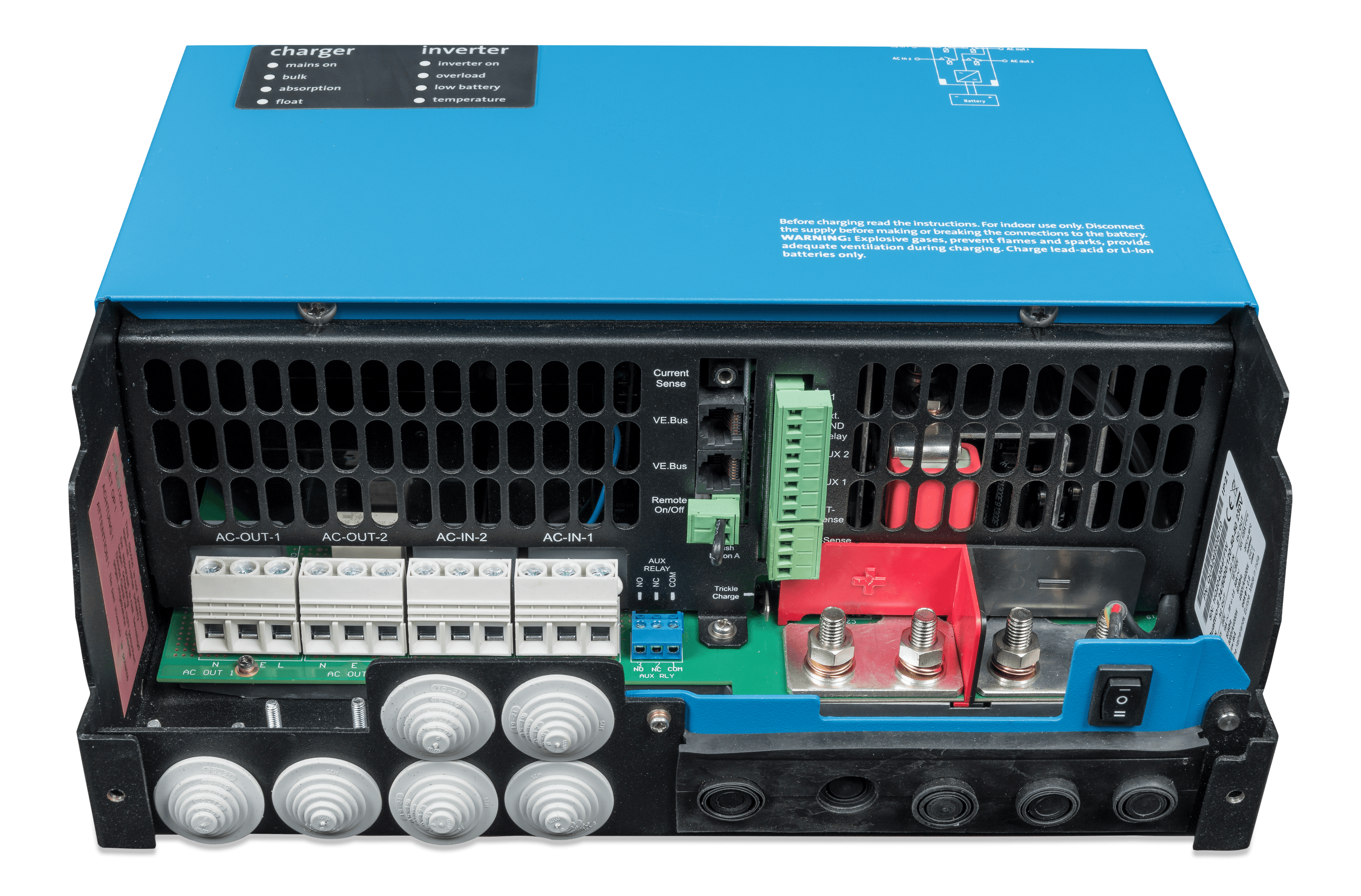

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
