3. Instalação

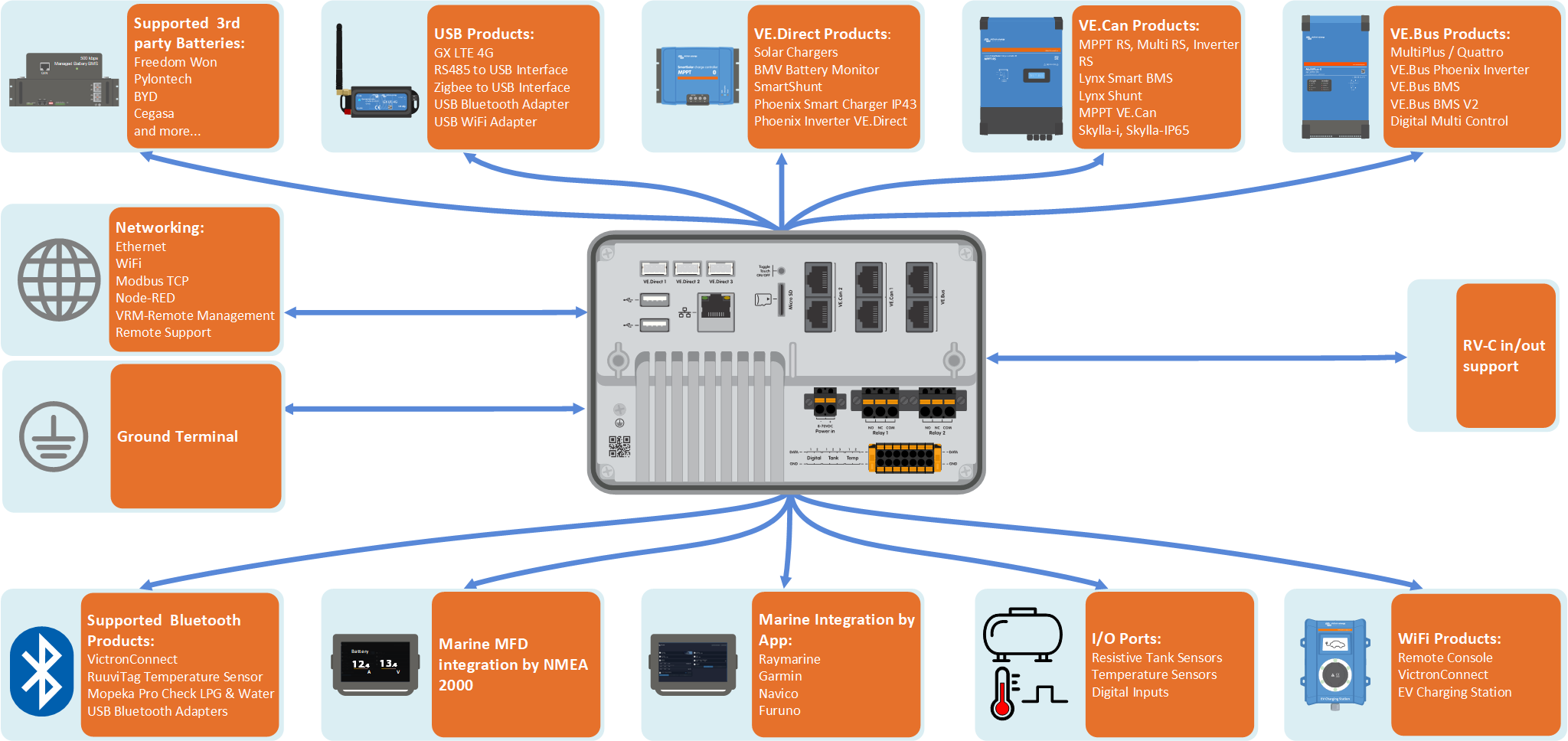

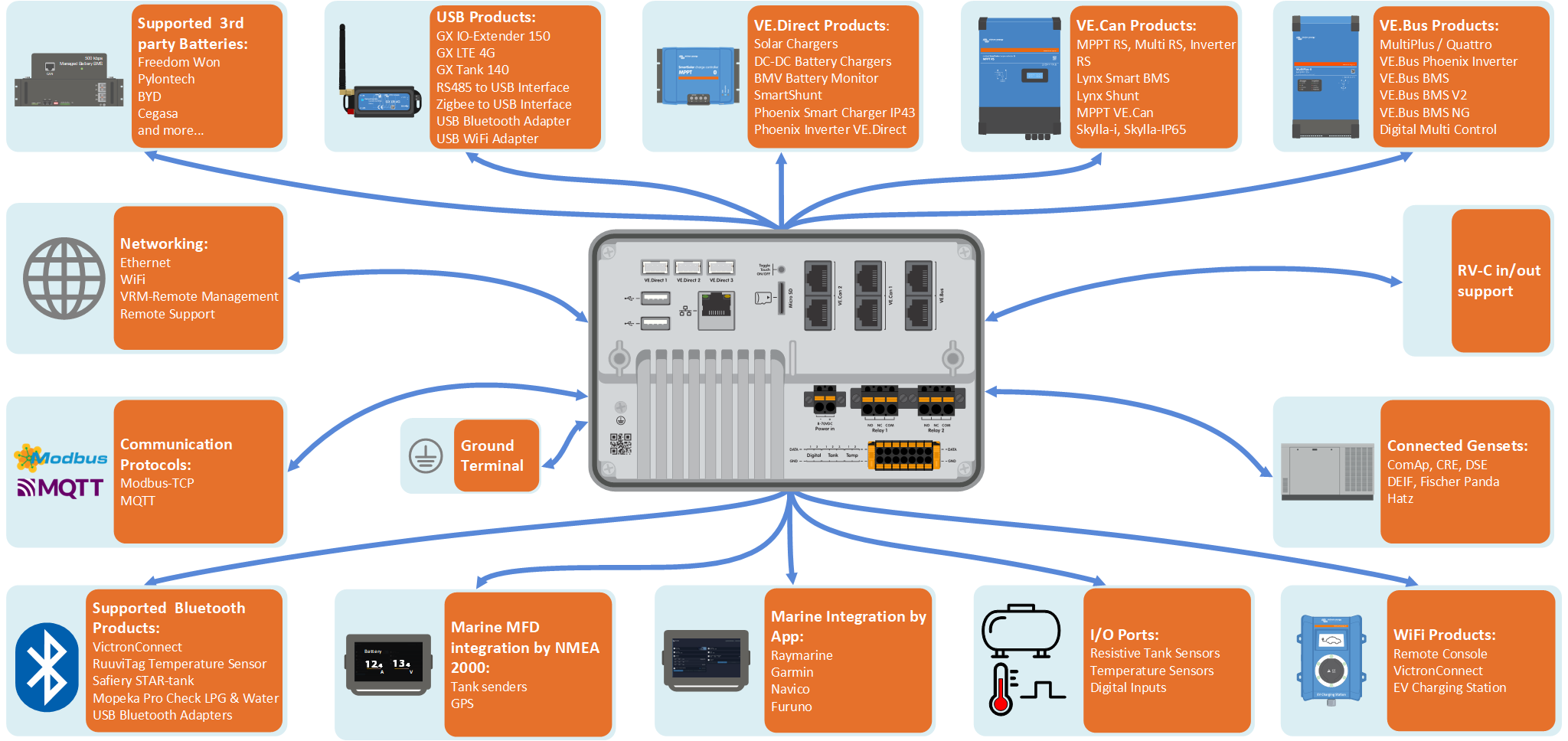

3.1. Resumo das ligações do Ekrano GX
Portas de comunicação | ES | Outro |
|---|---|---|
3 x VE.Direct | 2 x entradas digitais | Ranhura para cartão microSD (máx. 32 GB) |
2 x VE.Can | 3 x entradas resistivas do nível de depósito | Botão embutido para Touch Control |
1 x VE.Bus | 2 x entradas de sensor de temperatura | Porta da fonte de alimentação (8 - 70 VCC) |
Ethernet | 2 x relés programáveis (NO, COM, NC - limite de corrente: CC até 30 VCC: 3 A / CA 125 VCA: 1 A)) | Ecrã tátil LCD TFT de 7 in (1024x600 píxeis) |
WiFi 2,4 GHz (802,11 b/g/n) | Terminal de terra para ligar o condutor de contacto protetor | |
Bluetooth Smart | ||
2 x portas USB host (limite de corrente: 1,5 A @ 5 V partilhados) | ||
O Ekrano GX é compatível com 25 dispositivos VE.Direct, no máximo, independentemente de estarem ligados através de portas VE.Direct ou USB. No entanto, este limite pode ser inferior em sistemas complexos como, por exemplo, com vários inversores PV ou inversores sincronizados. Deve deixar sempre alguma margem no seu sistema para assegurar um funcionamento fiável. | ||
3.2. Opções de montagem
O Ekrano GX integra um suporte de aço resistente, duas hastes e porcas de borboleta para a montagem posterior e uma opção para a montagem apenas frontal, usando as molas incorporadas.
Montagem posterior
Monte o Ekrano GX de forma posterior quando for acessível facilmente.
Prepare o alojamento de acordo com o modelo de corte do apêndice.
Aparafuse os pernos M5 fornecidos com a extremidade roscada curta nas roscas posteriores.
Coloque o EGX no alojamento e monte o suporte de aço com as porcas de orelhas fornecidas.
Aperte as porcas de orelhas. Se for realizado corretamente, isto comprime o vedante contra a superfície em torno do alojamento, tornando-o estanque.
Montagem frontal
Monte o Ekrano GX a partir da parte frontal se não for acessível a partir de trás.
Prepare o alojamento de acordo com o modelo de corte do apêndice.
Monte as molas fornecidas utilizando os dois parafusos com anilhas.
Faça todas as ligações de cabo necessárias.
Pressione as molas cuidadosamente e segure-as com os dedos, enquanto introduz o EGX no alojamento. Depois solte as molas. Voltam a encaixar quando o EGX estiver totalmente inserido e a segurar o dispositivo no posição correta. Tenha cuidado, pois as molas são fortes e podem causar bastante dor se atingirem acidentalmente os dedos.
Posição de montagem
Mesmo que o Ekrano GX esteja estanque a partir da frente (ao usar o suporte de aço) e tenha uma retroiluminação brilhante, não deve montá-lo sob a luz solar direta para evitar o sobreaquecimento e obter uma melhor legibilidade. Deve montá-lo horizontalmente. O modo retrato ou a rotação automática não são compatíveis.
3.3. Alimentação do Ekrano GX
O dispositivo é alimentado através do conector Power in V+ e aceita de 8 VCC a 70 VCC. Este dispositivo não pode ser alimentado a partir de nenhuma das outras ligações (p. ex., Ethernet ou USB). O cabo de alimentação elétrica CC fornecido inclui um fusível em linha de fusão lenta de 3,15 A.
Alimentação com um VE.Bus BMS
Ao utilizar oEGX numa instalação com um VE.Bus BMS, ligue o terminal Power in V+ao EGX terminal 'de Desconexão de carga no VE.Bus BMS. Ligue as pontas negativas ao barramento negativo ou ao negativo comum da bateria. Isto não é necessário para o VE.Bus BMS V2 e o VE.Bus BMS NG, dado que ambos têm uma saída GX-Power.
Importante: Alimentação a partir do terminal de saída AC-out de um Inversor VE.Bus, Multi ou Quattro
Alimentar o dispositivo GX com um adaptador CA ligado em Ac-out de um dispositivo VE.Bus (p. ex., Inversor, Multi ou Quattro) pode causar um bloqueio:
Após uma avaria ou arranque autónomo, os dispositivos VE.Bus não irão arrancar, porque o EGX não está a receber alimentação.
O EGX não consegue arrancar, porque o inversor/carregador está desligado, o que causa um ciclo.
Solução temporária:
Desligue brevemente o cabo VE.Bus do dispositivo GX para permitir o reinício dos produtos VE.Bus.
Solução permanente:
Modificar os cabos RJ45. Consulte a P20 das FAQ para obter mais informação.
Recomendação:
Evite alimentar o dispositivo GX a partir do terminal Ac-out de um inversor/carregador. Em caso de desligamento devido a uma sobrecarga do inversor, temperatura elevada ou baixa tensão da bateria, o dispositivo GX também se vai desligar, perdendo toda a capacidade de monitorização e acesso remoto. É recomendável alimentar o dispositivo GX diretamente a partir da bateria.
Aspetos sobre o isolamento
O dispositivo GX pode ser ligado a vários componentes do sistema. Para prevenir os circuitos de terra, certifique-se de que efetua um isolamento apropriado. Na maioria dos casos, isto não é um problemas, mas uma conceção do sistema correta continua a ser essencial.
Tipo de porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
VE.Direct | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
VE.Can | Sem isolamento | 1) | 1) | Com isolamento |
USB 3) | Sem isolamento | Sem isolamento | Sem isolamento | Sem isolamento |
Ethernet 2) | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
1) A porta VE.Can 1 está isolada galvanicamente; a porta VE.Can 2 não está isolada 2) A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados na rede de Ethernet. 3) As portas USB não estão isoladas. Ligar um dongle WiFi ou um dongle GPS não cria nenhum problema, pois estes dispositivos não são alimentados por uma fonte externa. Mesmo ao utilizar um hub USB alimentado separadamente, pode ocorrer um circuito de terra. No entanto, os testes exaustivos mostraram que isto não causa problemas operacionais. | ||||
Ampliar as portas USB
O número de portas USB pode ser aumentado com um hub USB. No entanto, as portas USB integradas têm uma disponibilidade de potência limitada.
Recomendação
Utilize sempre hubs USB alimentados e selecione produtos de elevada qualidade para minimizar os problemas.
Para aumentar o número de dispositivos VE.Direct, pode utilizar um adaptador VE.Direct para USB. Consulte neste documento o limite de quantidade dos dispositivos que podem ser ligados a vários dispositivos GX.

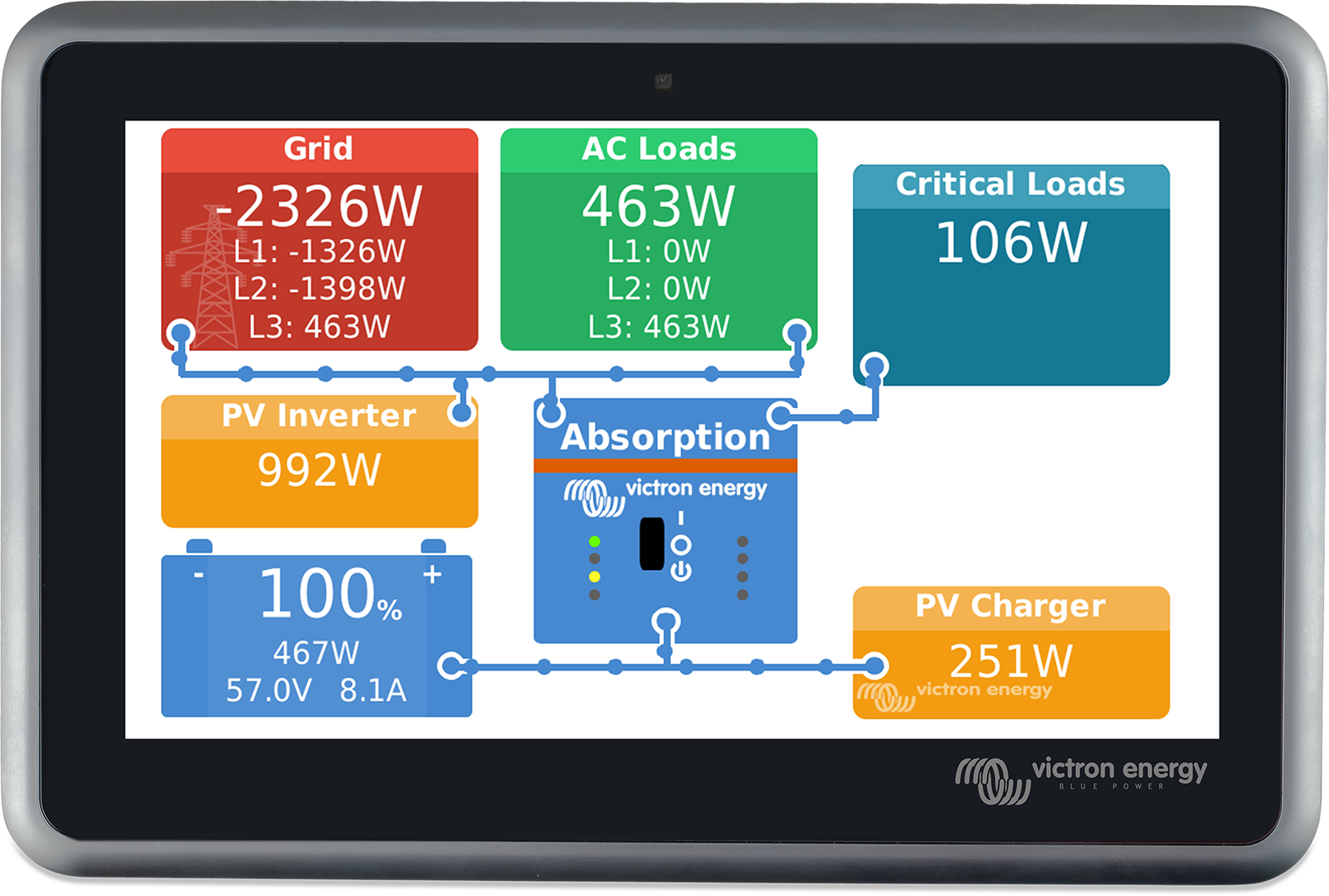

3.4. Ecrã tátil de 7 in integrado
O ecrã tátil de 7 in integrado proporciona uma visão geral do seu sistema e possibilita um ajustamento em tempo real das definições.O formato fino e à prova de água e a instalação simples oferecem flexibilidade para criar um painel de instrumentos organizado e prático. Não é necessário configurar; quando estiver ligado, o dispositivo apresenta automaticamente a visão geral do GX e os controlos do menu. Opções de visualização As definições de visualização estão disponíveis em: Definições → Ecrã e Idioma As opções incluem:
Funcionamento tátil
|  |
3.5. Desativar o controlo tátil de entrada
Para limitar o acesso ao sistema GX, pode desativar o controlo de entrada tátil para o ecrã tátil. Isto permite a instalação doEkrano GX com visibilidade do operador, ao mesmo tempo que impede uma interação ou elevação dos níveis de acesso não autorizadas através do ecrã tátil.
Tenha em conta que esta funcionalidade apenas desativa o controlo tátil / rato. Na Consola Remota pode ainda controlar o dispositivo com a entrada de teclado.
Existem três formas de desativar a função tátil do ecrã:
Utilizar o botão embutido na parte de trás
Utilizar um botão de pressão momentânea ligado a uma das entradas digitais
Ao utilizar um teclado USB externo ligado ao Ekrano GX; a função tátil pode ser ativada e desativada carregando na tecla Pausa.
Se quiser utilizar esta função, certifique-se de que as portas USB e o teclado USB não estão acessíveis, para evitar a ativação não autorizada da função tátil.
Desativar o controlo tátil de entrada através do botão embutido na parte posterior do Ekrano GX
Para desativar o controlo tátil de entrada no Ekrano GX:
Use um objeto pontiagudo (p. ex., caneta ou clipe de papel) e carregue no botão na parte traseira do dispositivo uma vez.
A entrada tátil está desativada.
Não é possível introduzir dados com o ecrã tátil.
O ecrã desliga-se após o período definido em Definições → Ecrã e Idioma → Tempo para desligar ecrã.
Tocar no ecrã vai ativá-lo e visualizar a última página ativa, mas não será possível nenhuma interação.
Para reativar a introdução tátil, volte a carregar no botão reentrante.
Desativar controlo de entrada tátil utilizando um botão de pressão momentânea
Nos dispositivos GX com entradas digitais, pode configurar uma das entradas para controlar a funcionalidade tátil com um botão de pressão momentânea externo.
Passos de configuração
Aceda a Definições → ES → Entradas digitais → Entrada digital [número da entrada digital]
Ativar o controlo tátil de entrada
Funcionamento
Primeira premência: A entrada tátil está desativada.
Não são possíveis interações táteis.
O ecrã desliga-se após o período configurado em Definições → Ecrã e Idioma → Tempo para desligar ecrã.
Tocar no ecrã vai ativar a visualização, mas a entrada tátil continua desativada.
Segunda premência: A entrada tátil volta a estar ativada.
Importante: Premir o botão permite aterrar o pino GPIO. Não aplique tensão em nenhum pino GPIO.
Desativar o controlo de entrada tátil com um teclado USB
Para controlar a entrada tátil através de um teclado externo:
Ligue um teclado USB a uma das portas USB no dispositivo GX.
Carregue na tecla Pausa para ativar / desativar a entrada tátil.
Para teclados sem tecla Pausa, utilize uma das combinações de teclas substitutas mencionadas neste artigo da Wikipédia.
3.6. Ligações do relé
O Ekrano GX tem uma funcionalidade de relé sem potencial Normalmente Aberto (NO) e Normalmente Fechado (NC). A função de relé pode ser configurada no menu do dispositivo GX: Definições → Relé → Função.
O Relé 1 é particularmente importante, pois pode ser usado não apenas para a ativação manual ou com base na temperatura (como com o Relé 2), mas também como um relé de alarme, ligar/desligar gerador ou bomba do depósito.
 |
Se a função de relé estiver configurada como relé de Alarme, é possível inverter a polaridade do relé através de um menu adicional.Por defeito, o relé está definido como Normalmente aberto (NO). Nota: Inverter a polaridade para Normalmente Fechado (NC) pode causar um consumo de corrente ligeiramente superior do dispositivo GX.
 |  |
Importante
Certifique-se de que cumpre os limites de tensão e corrente dos relés especificados em Especificações técnicas.
