5. Conectar produtos Victron
5.1. Multi VE.Bus / Quattro / Inversores
Para efeitos de brevidade, iremos denominar todos os Multis, Quattros e Inversores como produtos VE.Bus.
Compatibilidade em dispositivos GX
O firmware VE.Bus mais antigo compatível com o EGX é o 111.
A tabela seguinte indica a compatibilidade com base na versão do microprocessador do dispositivo VE.Bus:
Microprocessador do dispositivo VE.Bus | Suporte do dispositivo GX |
|---|---|
18xxxxxx | Não |
19xx111 | Sim |
20xx111 | Sim |
26xxxxx | Sim |
27xxxxx | Sim |
Notas:
| |
Utilização do terminal de ligar / desligar remoto
Para Multi, Quattro e EasySolar:
Não é possível utilizar o cabeçalho de Ligar / Desligar Remoto com um dispositivo GX.
Mantenha a ligação de fábrica: um fio entre o terminal da esquerda e do meio.
Se for necessário desativar o sistema, utilize o Assistente do interruptor de segurança.
Nota: A limitação anterior não é aplicável a: MultiPlus-II, Quattro-II e EasySolar-II. São compatíveis com o Ligar / Desligar Remoto em conjunto com os dispositivos GX.
Ligações do sistema
Cuidado
Não misture as portas VE.Bus num dispositivo GX com as portas Ethernet ou VE.Can / BMS.Can.
Produto VE.Bus Único
Faça a ligação a uma das portas VE.Bus no dispositivo GX.
Use cabo RJ45 UTP normal (consulte a tabela de preços).
Atenção
Deixe as portas VE.Bus não utilizadas abertas. Não introduza os terminadores VE.Can RJ45 azuis nestas portas.
Sistemas VE.Bus em paralelo, fase dividida e trifásicos
Para ligar vários produtos VE-Bus, configurados como um sistema VE.Bus em paralelo, de fase dissociada ou trifásico, conecte o primeiro ou o último produto VE.Bus na cadeia à porta VE.Bus do dispositivo GX.
Use cabo RJ45 UTP normal (consulte a tabela de preços).
Atenção
Deixe as portas VE.Bus não utilizadas abertas. Não introduza os terminadores VE.Can RJ45 azuis nestas portas.
Sistemas VE.Bus com baterias de lítio e VE.Bus BMS (apenas v1)
O seguinte é aplicável apenas ao VE.Bus BMS V1, para não ser confundido com os sucessores VE.Bus BMS V2 ou VE.Bus BMS NG.
Ligação de dispositivo GX
Ligue o dispositivo GX à tomada do MultiPlus/Quattro VE.Bus, não à tomada do painel Remoto.
Em alternativa, ligue um dos Multi / Quattro no sistema.
Combinar um MultiPlus/Quattro com um VE.Bus BMS e um Controlo Multi Digital também é possível. Ligue simplesmente o Controlo Multi Digital à tomada RJ45 no VE.Bus BMS rotulada como Painel Remoto.
Limitações
O controlo Ligar / Desligar / Apenas carregador vai ser desativado automaticamente no menu do dispositivo GX quando for detetado um VE.Bus BMS.
Combinar um MultiPlus / Quattro com um VE.Bus BMS e um Controlo Multi Digital também é possível. Ligue simplesmente o Controlo Digital Multi à tomada RJ45 no VE.Bus BMS rotulada como Painel Remoto.
As definições do limite da corrente de entrada continuam disponíveis através do dispositivo GX, mesmo com um VE.Bus BMS.
Desligamento automático com bateria baixa
Para ativar o desligamento automático no dispositivo GX com bateria baixa:
Ligue o terminal Power In V+ no dispositivo GX à saída de Desconexão da Carga do VE.Bus BMS.
Certifique-se de que o dispositivo GX e o VE.Bus partilham o mesmo negativo da bateria (GND).
Combinar o EGX com um Controlo Digital Multi
Tanto um dispositivo GX como um Controlo Multi Digital (DMC) podem ser ligados ao mesmo sistema VE.Bus. No entanto, deve ter em conta:
Os controlos de Ligar / Desligar e Apenas carregador no dispositivo GX estão desativados quando um DMC estiver presente.
O limite da corrente de entrada é definido através do Controlo Multi Digital. Esta definição tem precedência e sobrepõe-se ao dispositivo GX. Não pode ser ajustada no dispositivo GX nesta configuração.
Conectar vários sistemas VE.Bus a um EGX
Apenas um sistema VE.Bus pode ser ligado diretamente às portas VE.Bus integradas do dispositivo GX. Para ligar mais sistemas, considere as seguintes opções:
Opção 1: Utilizar uma interface MK3-USB
Este método permite ver vários sistemas, mas com uma funcionalidade limitada:
Apenas o sistema conectado às portas VE.Bus integradas contribui com dados para as páginas da Visão Geral.
Todos os sistemas ligados aparecem na Lista de Dispositivos e estão incluídos nas estatísticas de energia do VRM.
O controlo DVCC e ESS aplica-se apenas ao sistema ligado diretamente nas portas VE.Bus integradas.
Adicionalmente, os sistemas ligados através de MK3-USB não são compatíveis com o controlo DVCC e seguem a sua configuração interna para carregar / descarregar.
A lógica de ligar / desligar o gerador é aplicável apenas ao sistema ligado diretamente.
Nos sistemas ESS, apenas o sistema conectado às portas VE.Bus integradas participa nos mecanismos ESS. Os outros são visíveis apenas na Lista de Dispositivos.
Opção 2: Utilize VE.Bus à interface VE.Can (ASS030520105)
Não recomendado - é um produto não aprovado.
Requer uma interface por sistema VE.Bus.
O VE.Can pode ser terminado e alimentado adequadamente. Consulte mais detalhes no livro branco de comunicação de dados, P17.
Funções adicionais proporcionadas por um dispositivo GX para os produtos VE.Bus
Quando estiver ligado à Internet, o dispositivo GX permite o seguinte:
Configuração remota por VRM - consulte o manual Remote VE.Configure para obter mais informação, os requisitos do sistema e os passos específicos para aceder a esta função.
Atualizações remotas de firmware VE.Bus – consulte o manual de Atualizações remotas do firmware VE.Bus.
5.2. Monitorização da carga CA
 |  |  |
Todos os tipos de medidores de energia podem ser atribuídos à função de medidor CA.
Para fazer isto, aceda a: Definições → Medidores de energia → [o_seu_medidor_energia] → Função e selecione medidor CA como a função (as alternativas incluem Rede elétrica, Inversor PV e Gerador).
Nota
As cargas medidas não são utilizadas em qualquer cálculo, apenas na monitorização.
5.3. Os monitores de bateria, MPPT, Orion XS e carregadores Smart IP43 com uma porta VE.Direct
Os dispositivos com uma porta VE.Direct, como os monitores de bateria BMV, carregadores solares MPPT, Orion XS e carregadores Smart IP43, podem ser ligados diretamente ao dispositivo GX mediante VE.Direct.
Existem dois tipos de cabo VE.Direct disponíveis:
Cabos VE.Direct retos- Peça n.º ASS030530xx.
Cabos de ângulo reto VE.Direct - Peça n.º ASS030531xxx, concebido para minimizar a profundidade atrás dos painéis de montagem
Nota
Os cabos VE.Direct têm um comprimento máximo de 10 m e não podem ser alargados. Para distâncias maiores, utilize uma interface VE.Direct para USB com um cabo de extensão USB ativo.
Interface VE.Direct para VE.Can (uso limitado)
A interface VE.Direct para VE.Can apenas pode ser utilizada com:
BMV-700
BMV-702
Não compatível com:
BMV-712
Carregadores solares MPPT
Inversores VE.Direct
Esta interface não pode converter dados para estes dispositivos em mensagens CAN-bus.
Se utilizar uma interface VE.Direct para VE.Can:
Certifique-se de que a rede VE.Can está terminada e alimentada.
Consulte as instruções de alimentação em P17 no Caderno branco de comunicação de dados Victron.
Nota
Esta interface não está aprovada e não é recomendada nas instalações novas.
Ligar mais dispositivos VE.Direct ao seu Ekrano GX que portas físicas VE.Direct
Se precisar de ligar mais dispositivos VE.Direct do que as portas VE.Direct existentes, dispõe das seguintes opções:
Utilize a interface VE.Direct para USB.
Utilize um hub USB se precisar de mais portas.
Consulte a secção Visão geral de ligações para obter detalhes sobre o número máximo de dispositivos VE.Direct que podem ser ligados.
Notas sobre os MPPT VE.Direct mais antigos
Alguns modelos mais antigos, como o MPPT 70/15, não são compatíveis com os dispositivos GX, exceto se fizerem uma revisão do hardware mínima:
O dispositivo deve ser do ano / semana 1308 ou posterior.
As atualizações de firmware não resolvem a incompatibilidade com os modelos anteriores.
Para identificar o seu modelo:
Verifique o número de série impressa no rótulo posterior.
Exemplo: HQ1309DER4F significa 2013, semana 09, que é compatível.
5.3.1. Modo de monitorização da carga CC
Pode utilizar um SmartShunt ou BMV-712 para monitorizar circuitos CC individuais, em vez de todo o sistema de bateria. Para fazer isto, altere a definição do modo de Monitor de Monitor de Bateria para Medidor de Energia CC através da VictronConnect.
Tipos de medidor CC disponível
Quando o modo de Medidor CC estiver selecionado, os seguintes tipos podem ser atribuídos na VictronConnect:
Fontes: Carregador solar, carregador eólico, gerador de eixo, alternador, célula de combustível, gerador de água, carregador CC-CC, carregador CA, Fonte genérica
Cargas: Carga genérica, acionamento elétrico, frigorífico, bomba de água, bomba de resíduos de porão, sistema CC, inversor, aquecedor de água
Integração em dispositivos GX
Quando estiver ligado ao Ekrano GX, o tipo de medidor selecionado, a corrente (A) e a potência (W) são visualizados na interface do utilizador e enviados ao Portal VRM para monitorização.
Caso especial: Tipo "Sistema CC"
Se estiver configurado como «Sistema CC», o EGX oferece uma funcionalidade alargada para além do registo de dados:
A visualização da potência do Sistema CC agrupa as leituras de todos os SmartShunt configurados com o tipo de sistema CC. Isto apoia os sistemas multilocalizações como, por exemplo, os sistemas CC em ambos os cascos de um catamarã.
A Limitação da corrente de carga DVCC é ajustada de forma dinâmica: O dispositivo GX compensa as cargas CC ao definir os limites da corrente de carga para Multi, Quattro e Carregadores solares. Por exemplo:
Se uma carga CC de 50 A estiver a ser medida
E a bateria comunicar um CCL (limite da corrente de carga) de 25 A
O sistema vai definir um limite de 75 A para as fontes de carregamento → O que resulta num comportamento de carregamento otimizado para iates, veículos de lazer, autocarros e outros sistemas com cargas CC significativas.
Notas e limitações:
Esta funcionalidade está disponível apenas para os equipamentos SmartShunt e BMV-712. Não disponível para os BMV-700 ou BMV-702.
O modo de Monitor pode ser configurado com a VictronConnect diretamente no SmartShunt ou BMV-712. Para obter as instruções de configuração, consulte o manual do produto BMV-712 ou SmartShunt na página do produto Monitor de Bateria.
A função de saída NMEA 2000 não é compatível com os tipos de medidor CC. Por exemplo, se um SmartShunt estiver configurado para medir a saída de um alternador, os seus dados não estão disponíveis através de NMEA 2000.
5.4. Dispositivos VE.Can
Para conectar um produto a uma porta VE.Can, use um cabo RJ45 UTP normal (disponível com conectores retos e curvos).
Importante:
Efetue a terminação da rede VE.Can em ambas as extremidades com o terminador VE.Can. Uma bolsa com dois terminadores vem incluída em cada produto VE.Can. Terminadores adicionais estão disponíveis em separado.
Notas sobre a compatibilidade
O MPPT 150/70 deve executar o firmware v2.00 ou mais recente para funcionar com os dispositivos GX
Um painel de controlo Skylla-i e um painel de Controlo Ion podem ser utilizados em conjunto nos dispositivos GX
Todos os dispositivos VE.Can alimentam a rede VE.Can, pelo que não é necessária uma fonte de alimentação VE.Can separada
Os conversores de protocolo (p. ex., a interface VE.Bus para VE.Can e BMV para VE.Can) não alimentam a rede VE.Can
VictronConnect - Assistência Remota (VC-R)
Os seguintes produtos VE.Can também são compatíveis com a função VictronConnect - Assistência Remota (VC-R), permitindo a configuração e monitorização por VRM. Para mais informação, consulte o manual VictronConnect.
Produto VE.Can | VC-R | Observações |
|---|---|---|
Lynx Shunt VE.Can | Sim | - |
Lynx Smart BMS, Lynx BMS NG | Sim | - |
Inversor RS, Multi RS e MPPT RS | Sim | Também dispõem de VE.Direct, mas devem ser conectados por VE.Can para VC-R |
MPPT Blue/Smart Solar VE.Can [1] | Sim | Modelos Tr e MC4 |
Skylla-i e Skylla-IP44/-IP65 | Sim | Requer o «firmware» v1.11 |
[1] Todos os carregadores solares VE.Can, exceto o muito antigo (caixa retangular grande com ecrã) BlueSolar MPPT VE.Can 150/70 e 150/85 | ||
5.5. Interfaces VE.Can
O Ekrano GX tem duas portas VE.Can totalmente funcionais. Elas são independentes quanto aos dados e ao dispositivo conectado. Uma está rotulada como VE.Can 1 e isolada galvanicamente, a outra rotulada como VE.Can 2 e não está isolada.
2 × portas totalmente configuráveis VE.Can (a VE.Can 1 está isolada)
As portas podem ser definidas como:
VE.Can (250 kbit/s, por defeito)
BMS-Can (500 kbit/s)
CAN-bus BMS (250 kbit/s)
Outros perfis CAN compatíveis como RV-C
Instruções de utilização
VE.Can (250 kbit/s, por defeito)
Para dispositivos Victron como:
MPPT VE.Can
Skylla-IP65
Lynx Shunt VE.Can
Lynx Smart BMS e Lynx Smart BMS NG
Instale ambas as extremidades utilizando os terminadores VE.Can incluídos
BMS-Can (500 kbit/s)
Para baterias de lítio geridas (p. ex., BYD, Pylontech, Freedomwon)
Efetue as terminações no Cerbo GX com o terminador incluído
Siga as instruções do fabricante da bateria para efetuar a terminação no lado da bateria
Importante
O VE.Can e o BMS-Can não devem partilhar o mesmo barramento
Se ambos forem necessários, utilize um dispositivo GX com dois barramentos separados CAN (p. ex., Cerbo GX MK2 ou Ekrano GX)
Configuração da porta
Acesso da Consola Remota:
Definições → Serviços → Porta VE.Can 1 / 2 → Perfil CAN-bus
Definições por defeito:
VE.Can: 250 kbit/s
Notas
Algumas unidades BMS usam o perfil CAN-bus BMS em (250 kbit/s). Deve ligá-las à porta VE.Can e definir o perfil apropriado (VE.Can e CAN-bus BMS (250 kbit/s).
Utilize apenas as baterias indicadas na lista de compatibilidade da Victron para assegurar uma comunicação correta. As restantes não são compatíveis.
5.6. Inversor RS, Multi RS e MPPT RS
O inversor RS, o inversor RS Solar e o Multi RS estão equipados com interfaces VE.Direct e VE.Can. No entanto, para estes produtos:
Um dispositivo GX deve ser ligado através de VE.Can.
A VE.Direct não pode ser utilizada para ligar estes dispositivos a um sistema GX.
A interface VE.Direct nestes modelos destina-se unicamente à programação, através de um adaptador VE.Direct para USB.
Exceção: MPPT RS
O MPPT RS pode ser ligado a um dispositivo GX, quer através de VE.Direct, quer de VE.Can, dependendo dos requisitos do sistema e das portas disponíveis.
5.7. Série BMV-600
Conecte o BMV-600 com o cabo VE.Direct para BMV-60xS. (ASS0305322xx).
5.8. Caixa DC Link
Ligue a caixa DC Link com o cabo RJ12 fornecido. Em seguida, ligue o BMV-700 ao EGX.
5.9. Adaptador para Emissor Resistivo de Depósito VE.Can
Consulte a página de produto do adaptador do emissor do depósito resistivo VE.Canpara obter informação sobre o adaptador.
Indicações de ligação
Utilize um cabo normalizado RJ45 RJ45 UTP para ligar o adaptador a uma rede VE.Can.
Efetue a terminação na rede VE.Can em ambas as extremidades com os terminadores VE.Can.
Uma bolsa com dois terminadores vem incluída em cada produto VE.Can.
Estão disponíveis mais terminadores em separado (Peça n.º ASS030700000).
Certifique-se de que o CAN-bus está ligado.
Consulte o capítulo Alimentação no manual do Adaptador de emissor de depósito para obter mais informação.

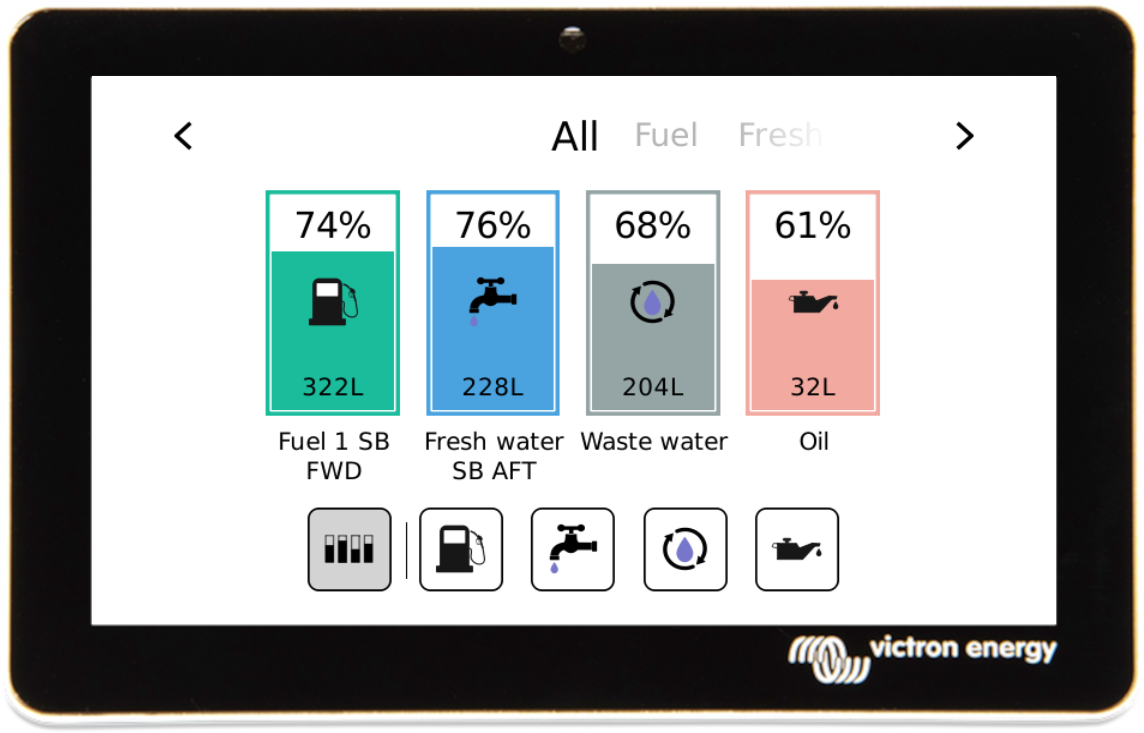

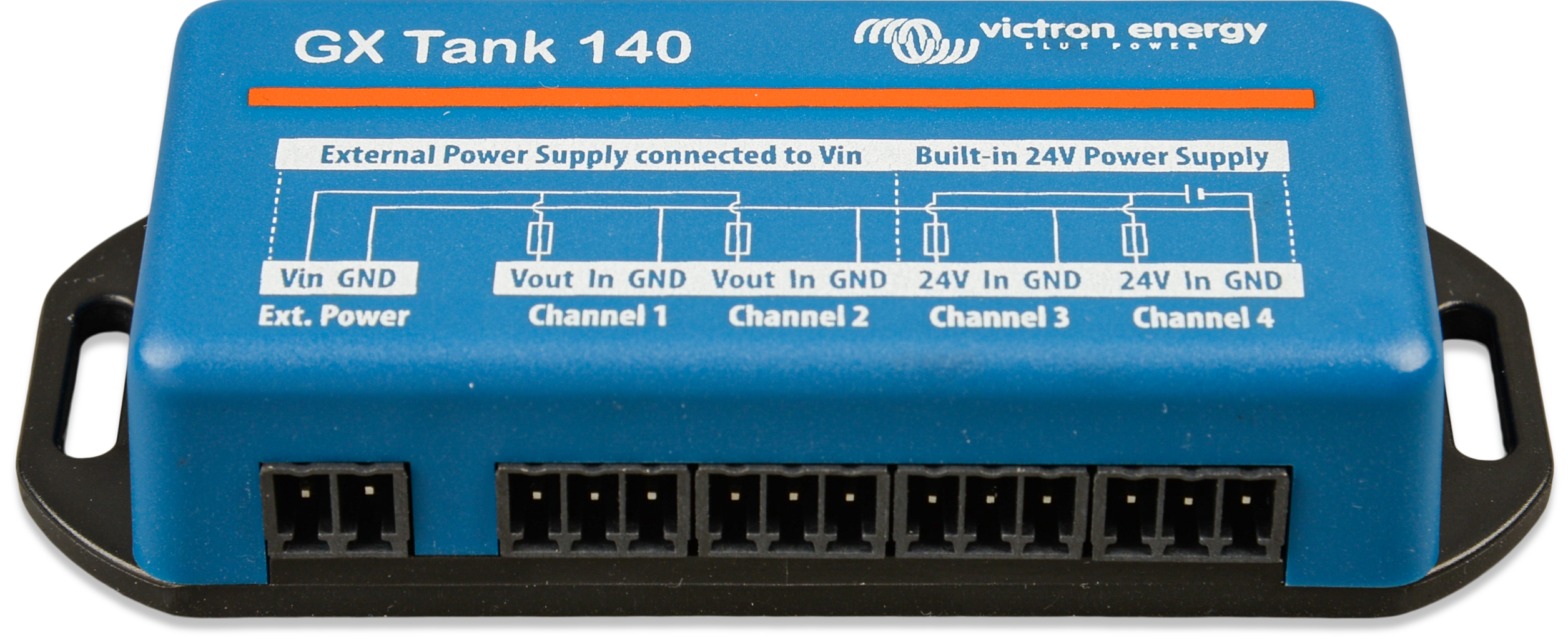

5.10. Ligar um GX Tank 140
O GX Tank 140 é um acessório para a nossa linha Victron GX de produtos de monitorização do sistema. É compatível com quatro sensores do nível do depósito, com leituras visíveis localmente no dispositivo GX e remotamente através do Portal VRM.
Compatibilidade de entrada O GX Tank 140 é compatível com:
Ligação e alimentação
Opções de configuração
Pode consultar a informação técnica completa na documentação disponível na página de produto do GX Tank 140. |   |
5.11. Ligar sensores de temperatura Victron com cabos
Os sensores de temperatura da Victron podem ser utilizados para medir e monitorizar várias fontes de temperatura, não apenas as baterias. O intervalo de medição suportado varia de –40 ºC a +70 ºC.
Consulte no Resumo de Ligações a localização e o número de sensores de temperatura de temperatura.
Sensor compatível
O sensor correto a utilizar é: ASS000001000 – Sensor de temperatura para Quattro, MultiPlus e dispositivos GX
Nota: Não é igual ao acessório do sensor de temperatura, que não é compatível com estas entradas.
Notas adicionais
Apesar de o sensor parecer um olhal de bateria, não precisa de ser instalado numa bateria.
Os sensores não são incluídos no dispositivo GX e devem ser encomendados em separado.
Ligação física dos sensores de temperatura
Para ligar os sensores de temperatura:
O fio do sensor deve ter uma ponteira ou, pelo menos, 10 mm de cobre exposto para assegurar um contacto adequado no interior do conector do bloco de terminais amovível.
Introduza o fio completamente no bloco de terminais.
Para soltar o fio, pressione a patilha laranja no conector.
Polaridade do fio
Fio vermelho → Terminal superior
Fio negro → Terminal inferior
Os sensores são ativados (e desativados) no menu Definições → E/S → Entradas Analógicas das definições do dispositivo GX. Após a ativação, os dados do sensor de temperatura será visível na lista de dispositivos e também depois de iniciar a sessão no VRM. Nota: O Ekrano GX e o Venus GX têm duas entradas de temperatura, ao passo que o Cerbo GX tem quatro. |   |
Selecionar o sensor de temperatura no menu da lista de dispositivos mostra uma visão geral do estado do sensor e da corrente e da temperatura. A visão geral também inclui dois submenus: um para a configuração do sensor e outro para o menu de dispositivo. O tipo de temperatura pode ser alterado no menu Configuração. As opções disponíveis são Bateria, Frigorífico ou Genérico. Pode ser aplicado um desvio para corrigir a leitura e a escala pode ser ajustada com um multiplicador de 1 a 10. Adicionalmente, a tensão do sensor pode ser monitorizada. O menu do dispositivo proporciona informação geral sobre o sensor e permite atribuir um nome personalizado para uma identificação mais simples ao utilizar vários sensores. |     |
5.12. Victron Energy Meter VM-3P75CT
O Victron VM-3P75CT é um medidor de energia versátil para monitorizar a potência monofásica e trifásica e o consumo de energia. Pode ser utilizado para medir:
A ligação da rede elétrica (na caixa de distribuição)
Saída do inversor PV
Saída (genset CA) do gerador
Saída do inversor ou inversor/carregador
O medidor calcula os valores da potência de cada fase e transmite os dados a uma taxa de atualização elevada em VE.Can ou Ethernet.
Características principais
Opções de comunicação duplas: VE.Can e Ethernet
Compatível com dispositivos Gx como o Cerbo GX e o Ekrano GX
Os dados podem ser visualizados no dispositivo GX, na VictronConnect e no Portal VRM
Transformadores de corrente de núcleo dividido para uma instalação simples e não intrusiva
Instalação
Siga o procedimento de configuração descrito no manual do medidor de energia VM-3P75CT.
Certifique-se de que o medidor de energia está na mesma rede local que o dispositivo GX ao utilizar a Ethernet.
Ligação VE.Can: Plug-and-play. Sem necessidade de ativação manual.
Ligação de Ethernet: Após a instalação inicial, o medidor de energia deve ser ativado:
No menu de dispositivo GX, aceda a Definições → Dispositivos Modbus TCP/UDP → Dispositivos Detetados e ative o medidor de energia detetado; está desativado por defeito quando for instalado e ativado pela primeira vez. |  |
O VM-3P75CT torna-se então visível na Lista de Dispositivos e pode ser controlado e monitorizado a partir daqui. Para obter mais detalhes, consulte o manual do medidor de energia. |  |
5.13. EV Charging Station
A Estação de Carregamento EV e a Estação de Carregamento EV NS, com capacidades de carregamento trifásico e monofásico, integram-se facilmente no ambiente Victron através da ligação de um dispositivo GX por WiFi. O funcionamento e a monitorização são facilmente geridos por Bluetooth através da aplicação VictronConnect.
Configure e defina a EVCS conforme as instruções no manual da Estação de Carregamento EV. Certifique-se de que:
A comunicação com o dispositivo GX está ativada.
A EVCS e o dispositivo GX estão ligados à mesma rede local.
Configuração do dispositivo GX
Nota: As Estações de Carregamento EV conectadas antes de atualizar o dispositivo GX para a versão de firmware 3.12 serão ativadas automaticamente. Os novos dispositivos devem ser ativados manualmente através do menu acima. No menu de dispositivo GX, aceda a Definições → Serviços → Modbus TCP e ative o Modbus TCP. Depois de ativada, a EVCS vai aparecer na lista de Dispositivos, na qual pode ser monitorizada e controlada. Para mais detalhes, consulte o Manual da Estação de Carregamento EV. |  |
 | |
 |
