Multi RS Solar

	Pour garantir le bon fonctionnement du Multi RS Solar celui-ci doit être utilisé dans des endroits qui répondent aux exigences suivantes : a) Évitez tout contact avec l’eau. N’exposez pas le produit à la pluie ou à l’humidité. b) Installez le Multi RS Solar en position verticale. Veillez à ce qu’il y ait un dégagement de 30 cm au-dessus et au-dessous de l’appareil. c) Le Multi RS Solar doit être installé sur une surface ininflammable et les matériaux de construction entourant l’installation doivent également être ininflammables. d) N’exposez pas l’appareil à la lumière directe du soleil. La température ambiante doit être comprise entre -40 °C et 60 °C (humidité < 95 % sans condensation). e) N’installez pas le Multi RS Solar dans un environnement où l’air pourrait être contaminé par des particules telles que la suie, la poussière ou le sel. Par exemple, la suie conductrice provenant des gaz d’échappement d’un générateur diesel pourrait être aspirée dans l’appareil et provoquer des courts-circuits à l’intérieur de celui-ci. f) N’installez pas le Multi RS Solar dans un endroit où des gaz ou des vapeurs inflammables ou corrosifs pourraient s’approcher de l’installation. g) Ne gênez pas la circulation de l’air autour du Multi RS Solar. h) Si le Multi RS Solar est installé dans une zone d’entreposage général, veillez à ce qu’aucun matériau inflammable, tel que des cartons, ne soit stocké à proximité de l’installation. Veillez à ce que l’utilisateur final soit informé de ces exigences.
	Ce produit présente des tensions potentiellement dangereuses. Il ne doit être installé que sous la supervision d'un installateur qualifié ayant la formation appropriée et soumis aux exigences locales. Veuillez contacter Victron Energy pour plus d'informations ou la formation nécessaire.
	Une température ambiante trop élevée aura les conséquences suivantes : ·        Réduction de la longévité. ·        Réduction du courant de charge. ·       Puissance de crête réduite ou arrêt total du convertisseur. Ne jamais placer l'appareil directement au-dessus des batteries au plomb. L’unité peut être fixée au mur. À des fins de montage, un crochet et deux orifices sont disponibles à l'arrière du boîtier. L'appareil doit être installé verticalement pour un refroidissement optimal.
	Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur. Évitez la présence de produits tels que des produits chimiques, des composants synthétiques, des rideaux ou d'autres textiles, à proximité de l'appareil.
	Ne connectez jamais les batteries directement au Multi RS Solar sans protection adéquate du circuit. Assurez-vous toujours qu’une protection adéquate du circuit est installée entre les batteries et le Multi.
	Les batteries doivent avoir une classe d’inflammabilité HB ou supérieure.
	Chaque système requiert une méthode spécifique de déconnexion des circuits CA et CC. Si le dispositif de protection contre les surintensités est un disjoncteur, il peut également servir de sectionneur. Si des fusibles sont utilisés, des sectionneurs séparés sont nécessaires entre la source et les fusibles.

Conservez une distance minimale entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.

Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. L'utilisation de batteries ou de câbles de batterie sous-dimensionnés entrainera :

Consultez le tableau pour connaitre les exigences minimales en matière de câble et batterie.

Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie. Couple maximal : 14 Nm Évitez de court-circuiter les câbles de batterie.

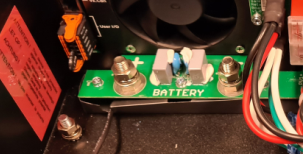

Pour accéder aux bornes de la batterie, desserrez les deux vis au bas du boîtier et retirez le couvercle pour exposer le compartiment de service.

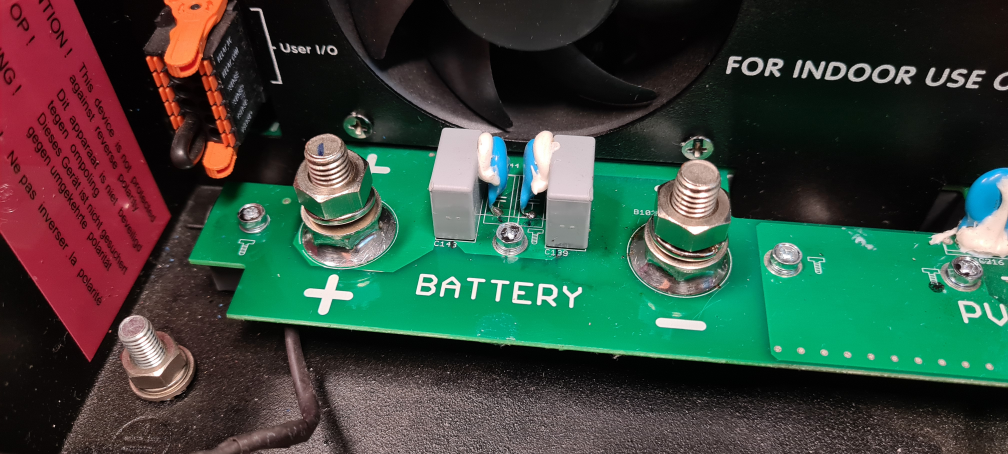

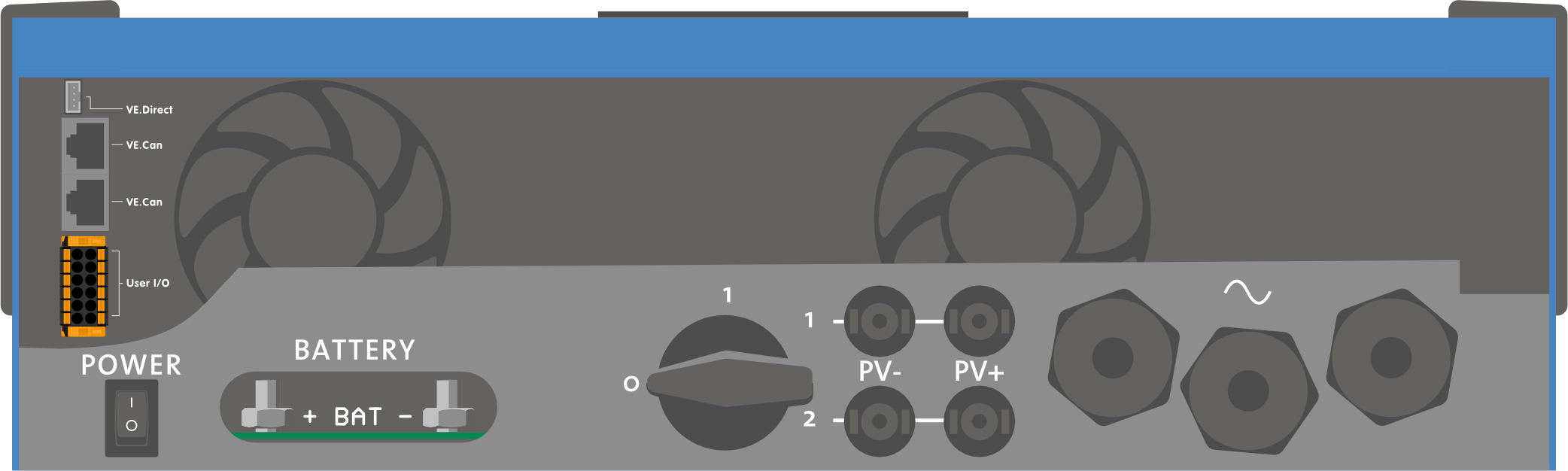

Les bornes de la batterie du Multi RS Solar sont situées à gauche du compartiment de câblage. Retirez l’écrou, la rondelle élastique et la rondelle plate avant d’attacher la cosse de câble. Remarque : L’écrou inférieur est soudé au circuit imprimé ; ne tentez pas de le desserrer.

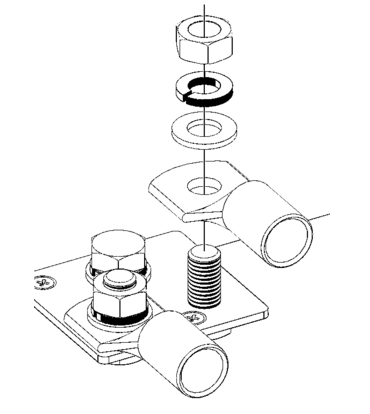

Placez la cosse de câble sur le goujon, suivie de la rondelle plate, de la rondelle élastique, puis de l’écrou, dans cet ordre. Veillez à ce que chaque écrou soit serré avec un couple maximal de 14 Nm.

Le Multi RS Solar à double tracker doit maintenir les entrées individuelles du tracker isolées les unes des autres. Cela signifie un parc PV solaire par entrée. N'essayez pas de brancher le même parc à plusieurs entrées de localisateur.

Le Multi RS Solar est fabriqué avec des connecteurs MC4 Staubli Il existe de nombreuses autres marques disponibles, mais certaines variations de fabrication font qu’elles peuvent causer un mauvais contact et provoquer une chaleur excessive. Certaines marques de mauvaise qualité sont également susceptibles de causer des problèmes.

Si le parc PV est situé dans des climats plus froids, il est susceptible de produire plus que sa tension en circuit ouvert. Utilisez le calculateur de dimensionnement MPPT sur la page produit du chargeur solaire pour calculer cette variable. En règle générale, gardez une marge de sécurité supplémentaire de 10 %.

Pour chaque tracker, le courant d'entrée opérationnel maximal est de 18 A 12 A.

Les entrées PV du MPPT sont protégées contre la polarité inversée, à un courant de court-circuit maximal de 16 A pour chaque tracker.

Lorsque le MPPT passe à la phase Float, il réduit le courant de charge de la batterie en augmentant la tension du point de puissance PV.

La tension maximale du circuit ouvert du parc PV doit être inférieure à 8 fois la tension minimale de la batterie à la phase Float.

Par exemple, lorsqu’une batterie présente une tension Float de 54 V, la tension maximale du circuit ouvert du parc connecté ne peut dépasser 432 V.

Si la tension du parc dépasse ce paramètre, le système indique une erreur « Protection contre la surcharge », et il s’arrête.

Pour corriger cette erreur, il faut soit augmenter la tension Float de la batterie, soit réduire la tension PV en retirant des panneaux PV de la file afin de rétablir la tension dans sa plage de spécifications.

Le Multi RS Solar testera si le niveau d’isolation résistive est suffisant entre les bornes PV+ et GND, et PV- et GND.

En cas de résistance inférieure au seuil (indiquant un défaut de terre), le convertisseur s’arrête et désactive les sorties CA (le MPPT continue à charger la batterie car cela n’a aucun impact sur la sécurité en raison de l’isolation côté batterie).

Si une alarme sonore et/ou une notification par e-mail de ce défaut est nécessaire, vous devez également connecter un dispositif GX (comme par exemple le Cerbo GX). Les notifications par courrier électronique requièrent une connexion Internet vers le dispositif GX et un compte VRM devant être configuré.

Les conducteurs positif et négatif du parc PV doivent être isolés de la terre.

Le châssis du parc PV doit être mis à la terre selon les exigences locales. La cosse de mise à la terre sur le châssis doit être raccordée à la prise de terre.

Le conducteur provenant de la cosse de la terre sur le châssis vers le sol devra présenter une section équivalente à, au moins, celle des conducteurs utilisés pour le parc PV.

Lorsqu’un défaut d’isolation de la résistance PV est signalé, ne touchez pas les pièces métalliques, et contactez immédiatement un technicien qualifié pour inspecter le système et recherchez les défauts éventuels.

Les bornes de la batterie sont isolées galvaniquement du parc PV. En cas de défaillance, cela permet de garantir que les tensions du parc PV ne peuvent pas glisser vers les batteries du système.

1 : Confirmez que la polarité de la batterie est correcte, puis branchez la batterie.

2 : si nécessaire, connectez l'interrupteur à distance, le relais programmable et les câbles de communication

3 : confirmez que la polarité PV est correcte, puis connectez le réseau solaire (s’il est connecté de manière incorrecte avec une polarité inversée, la tension PV chutera, le contrôleur chauffera, mais il ne chargera pas la batterie).

Procédez comme suit pour raccorder les câbles de batterie :

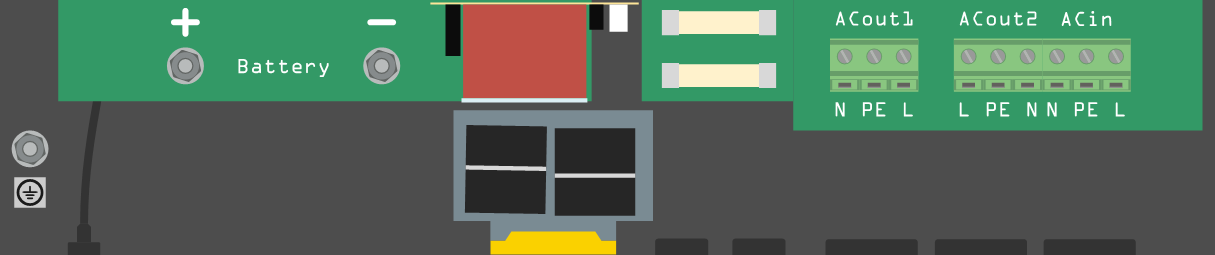

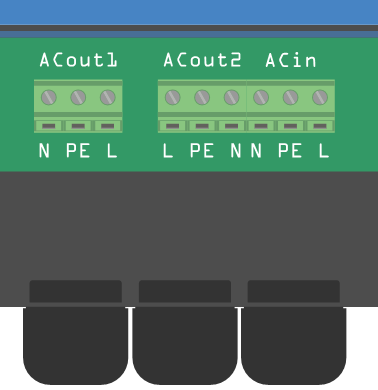

Les borniers de connexion CA se situent sur le côté droit du compartiment de câblage.

Les blocs de connexion CA sont de type à visser.

Port permettant de raccorder un PC/ordinateur portable afin de configurer le convertisseur grâce à un câble VE.Direct-USB. Il peut également être utilisé pour raccorder un GlobalLink 520 de Victron permettant la surveillance à distance des données.

Les ports VE.Can permettent la connexion avec d’autres appareils, tels que :

Utilisé pour raccorder l'appareil via VictronConnect à des fins de configuration.

Notez que cette interface Bluetooth n’est pas compatible avec le réseau VE.Smart (c.-à-d. la sonde Smart Battery).

Le bornier E/S utilisateur se trouve sur le côté gauche, à l’intérieur du compartiment de câblage.

Le bornier peut être retiré pour faciliter le raccordement des petits fils. Pour le libérer, poussez les deux leviers orange (en haut et en bas du connecteur) vers la gauche.

Les connexions se font en insérant le fil dans l’orifice. Dans l’orientation « TOP », le fil peut être retiré en appuyant sur la languette orange située à côté de l’orifice à l’aide d’un petit tournevis plat.

Le schéma ci-dessous montre le brochage du connecteur et la fonction de chaque broche. Les fonctions sont également imprimées sur le côté du connecteur lui-même.

4.11.1. Bornes Remote H et L

Il y a deux bornes marquées REMOTE_H et REMOTE_L.

La fonction par défaut de ces bornes est de mettre le Multi RS Solar en marche ou à l’arrêt à distance.

Note

En usine, ces deux bornes sont reliées entre elles par un cavalier. Cela permet au Multi RS Solar de s’allumer lorsque son interrupteur physique principal est en position marche.

Pour utiliser les bornes pour des connexions à distance, le cavalier doit être retiré.

Ces deux contacts peuvent être configurés soit pour l’allumage/arrêt à distance (par défaut), soit pour le mode BMS à 2 fils.

Lorsque plusieurs unités sont combinées dans un système — par exemple dans une configuration triphasée — vous pouvez connecter les fils de contact à n’importe quelle unité. L’état du contact est alors partagé avec le reste du système via les connexions VE.Can.

Vous devez uniquement configurer l’unité à laquelle les fils de contact sont raccordés.

Fonction d’allumage/arrêt à distance :

le cavalier installé en usine peut être retiré, puis des fils peuvent être raccordés à un contact de commutation externe. Le contact de commutation peut alors être utilisé pour mettre le Multi RS Solar en marche ou à l’arrêt.

Il s’agit de la configuration par défaut dans VictronConnect ; aucune modification de configuration n’est nécessaire sur une unité neuve. La configuration peut être vérifiée dans le mode Distant du menu Paramètres de la batterie.

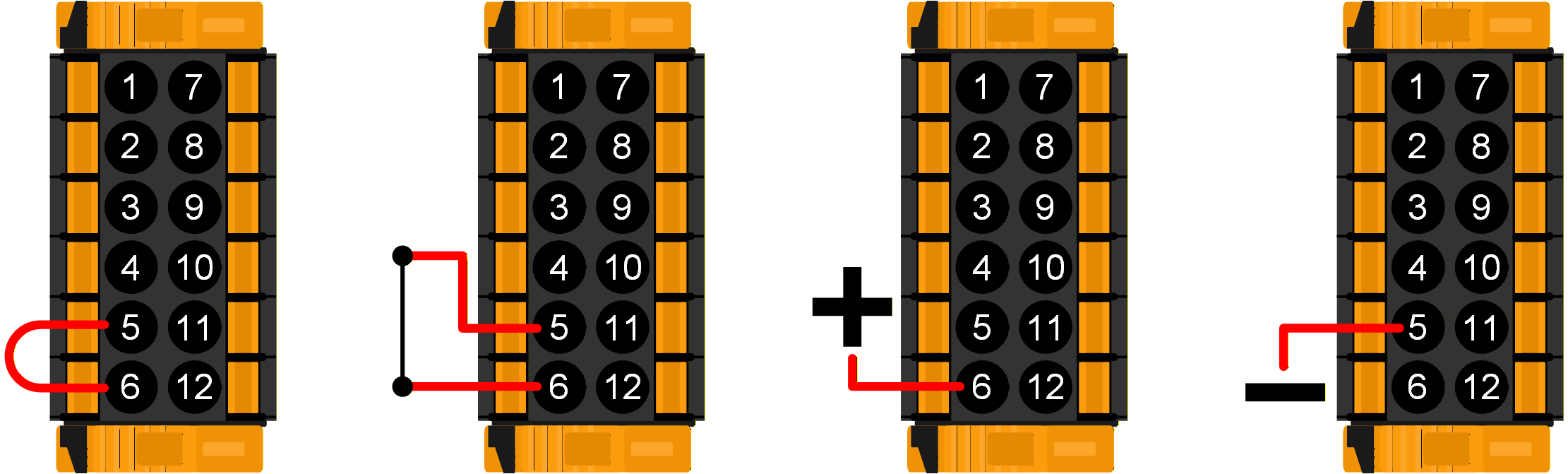

Le Multi RS Solar sera mis en marche si les entrées sont câblées de l’une des quatre façons illustrées à droite. Le cavalier d’usine est en place. Un contact de commutation fermé est câblé entre REMOTE_H et REMOTE_L. REMOTE_H est câblé au pôle positif de la batterie (+48 V). REMOTE_L est câblé au pôle négatif de la batterie.

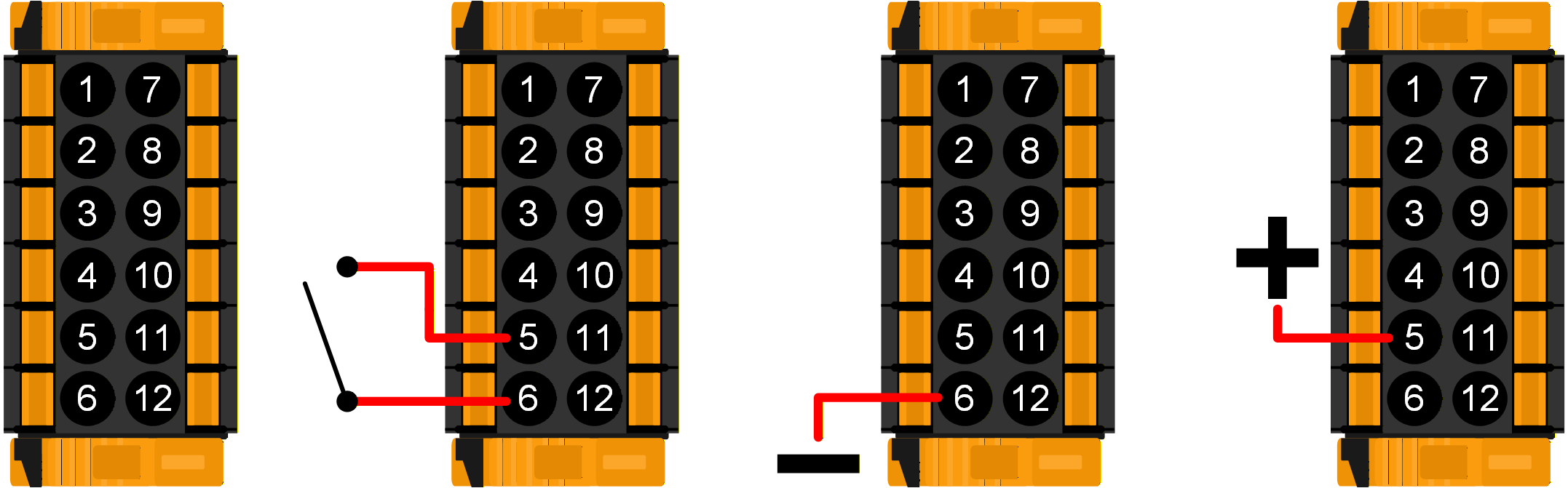

Le Multi RS Solar sera arrêté si les entrées sont câblées de l’une des quatre façons illustrées à droite. Le cavalier d’usine est retiré et REMOTE_H et REMOTE_L sont en circuit ouvert. Un contact de commutation ouvert est câblé entre REMOTE_H et REMOTE_L, ce qui signifie qu’ils sont en circuit ouvert. REMOTE_H est câblé au pôle négatif de la batterie. REMOTE_L est câblé au pôle positif de la batterie (+48 V).

Mode BMS à 2 fils :

les bornes REMOTE_H et REMOTE_L peuvent également être configurées pour l’interfaçage avec un BMS à 2 fils. Deux contacts distincts sur le BMS déterminent si le Multi RS Solar est autorisé à charger ou à décharger. Cela se configure dans VictronConnect ; voir le mode Distant dans le menu Paramètres de la batterie.

• Changez le mode de « Allumage/arrêt à distance » à « BMS à 2 fils ».

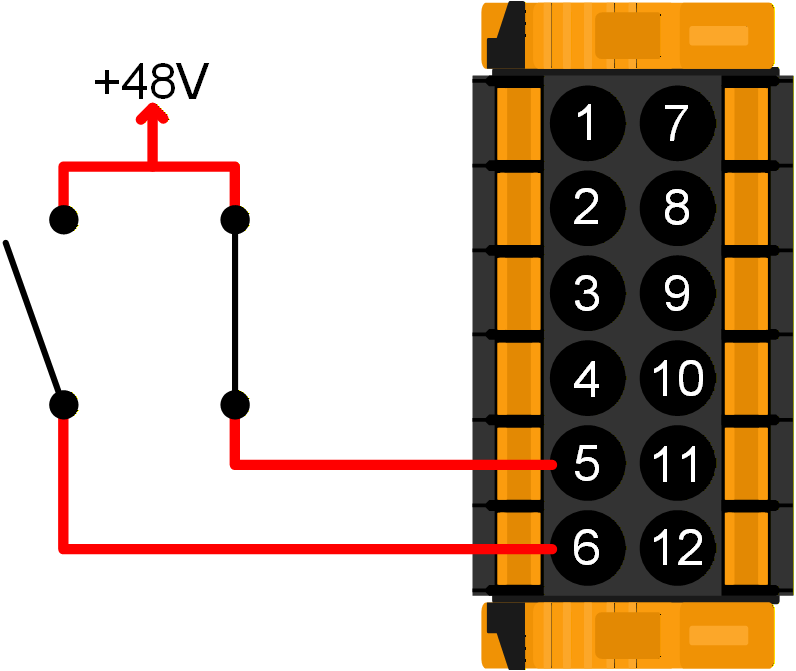

Les schémas ci-dessous montrent dans quel mode se trouvera le Multi RS Solar selon l’état des bornes REMOTE_H et REMOTE_L.

Note

En mode BMS à 2 fils, si les bornes REMOTE_H et REMOTE_L sont reliées (et non raccordées au +48 V), le Multi RS Solar sera en marche, mais la charge sera désactivée.

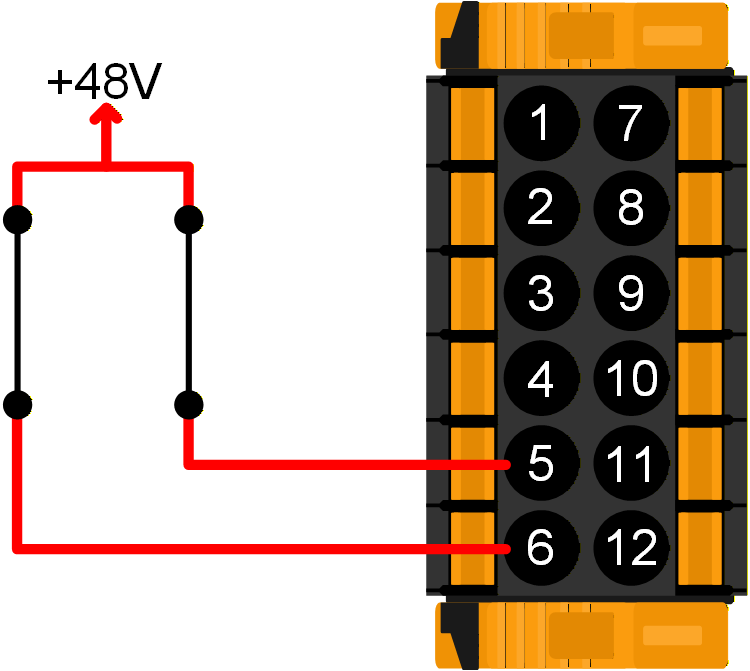

Les contacts « Autorisation de charger » et « Autorisation de décharger » du BMS sont tous deux fermés. Les bornes REMOTE_H et REMOTE_L sont toutes deux tirées au +48 V via les contacts de commutation du BMS. Le Multi RS Solar fonctionne normalement et est autorisé à charger et décharger la batterie.

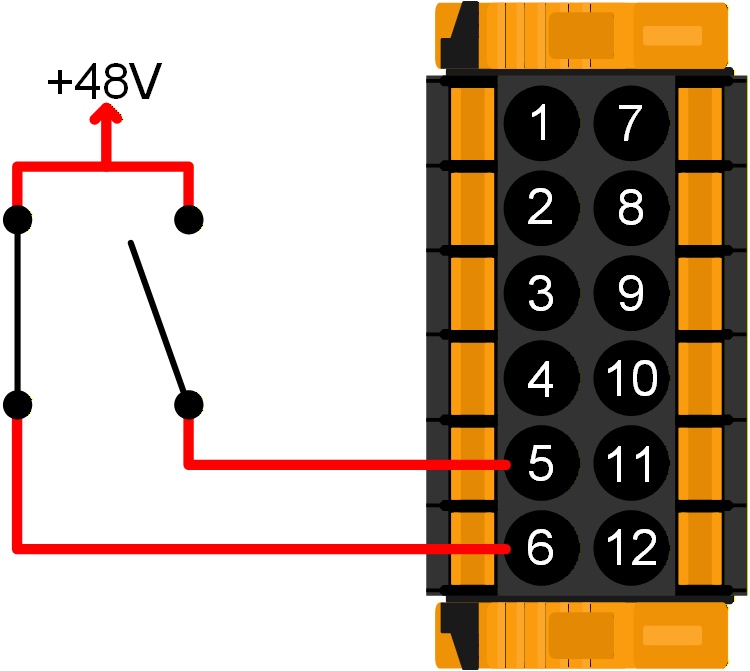

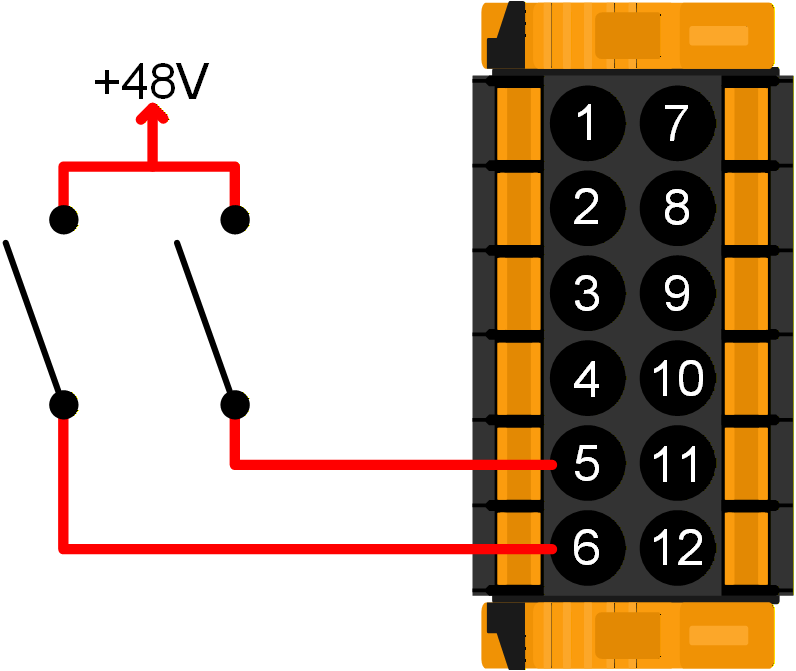

Le BMS a ouvert son contact « Autorisation de charger ». La borne REMOTE_H est tirée au +48 V via le contact du BMS et la borne REMOTE_L est en circuit ouvert (flottante). Le Multi RS Solar cesse de charger la batterie à partir des sources CA et/ou solaires, mais continue à décharger la batterie normalement.

Le BMS a ouvert son contact « Autorisation de décharger ». La borne REMOTE_L est tirée au +48 V via le contact du BMS et la borne REMOTE_H est en circuit ouvert (flottante). Le Multi RS Solar cesse de décharger la batterie, mais continue à charger la batterie à partir des sources CA et/ou solaires si elles sont disponibles.

Les contacts « Autorisation de charger » et « Autorisation de décharger » du BMS sont tous deux ouverts. Les bornes REMOTE_H et REMOTE_L sont toutes deux en circuit ouvert (flottantes). Ni la charge ni la décharge ne sont autorisées ; par conséquent, le Multi RS Solar s’éteint.

4.11.2. Relais programmable

Il y a un contact de relais général, libre de potentiel (contact sec), qui peut être configuré pour diverses fonctions.

Utilisez le menu Relais dans VictronConnect pour le configurer.

Les contacts du relais sont prévus pour 4 A jusqu’à 35 VCC et 1 A à 70 VCC.

Avertissement

N’utilisez pas le contact du relais pour des circuits CA (230 V).

Dans cet exemple, le contact de relais normalement ouvert est configuré pour démarrer et arrêter un générateur.

4.11.3. Sonde de tension

Pour compenser d’éventuelles pertes dans les câbles pendant la charge, une sonde à deux fils peut être raccordée directement à la batterie ou aux points de distribution positif et négatif. Utilisez des câbles avec une section de 0,75 mm². Pendant le chargement de la batterie, le chargeur compensera les chutes de tension des câbles CC à un maximum de 1 Volt (c'est à dire 1 V sur la connexion positive et 1 V sur la connexion négative). S'il y a un risque que les chutes de tension soient plus importantes que 1 V, le courant de charge sera limité de telle manière que la chute de tension restera limitée à 1 V.

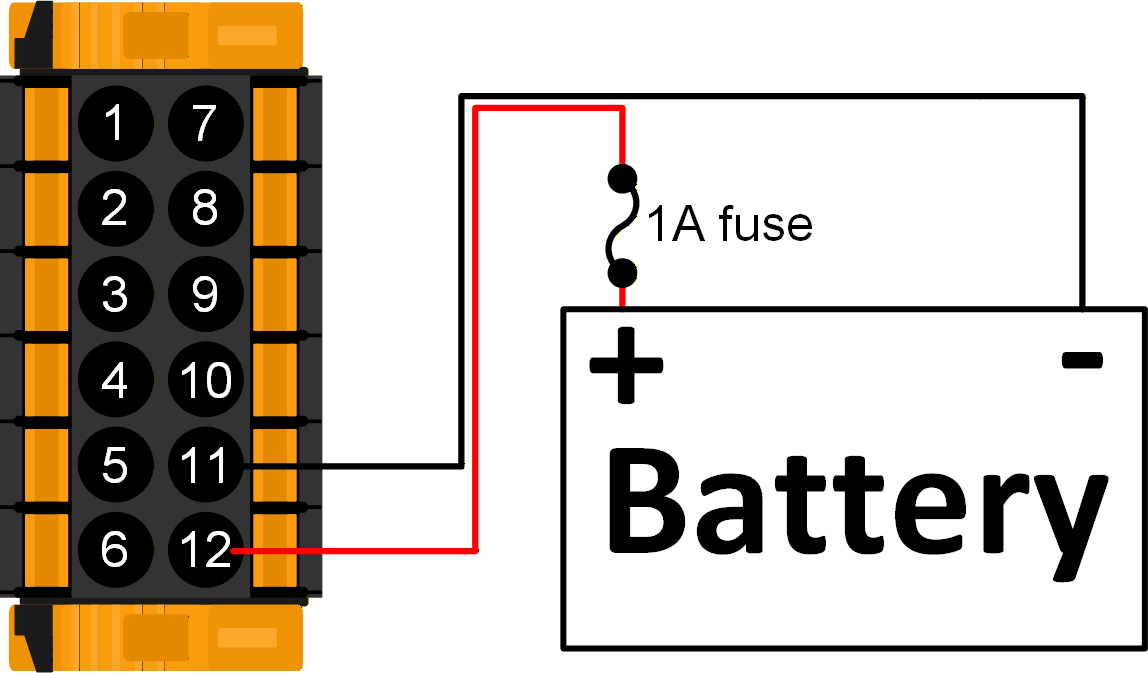

Exemple de raccordement des bornes VSENSE+ et VSENSE- aux bornes de la batterie. Il est recommandé d’installer un fusible près de la batterie afin de protéger les fils de mesure de tension contre les courts-circuits.

4.11.4. Sonde de température

Pour compenser les changements de température lors de la charge, la sonde de température (livrée avec l'unité) peut être connectée. La sonde est isolée et doit être fixée à la borne négative de la batterie. La sonde de température peut également être utilisée pour la coupure en cas de basse température lors de la charge de batteries au lithium. Vous pouvez configurer cette fonction dans la page Paramètres de la batterie de VictronConnect.

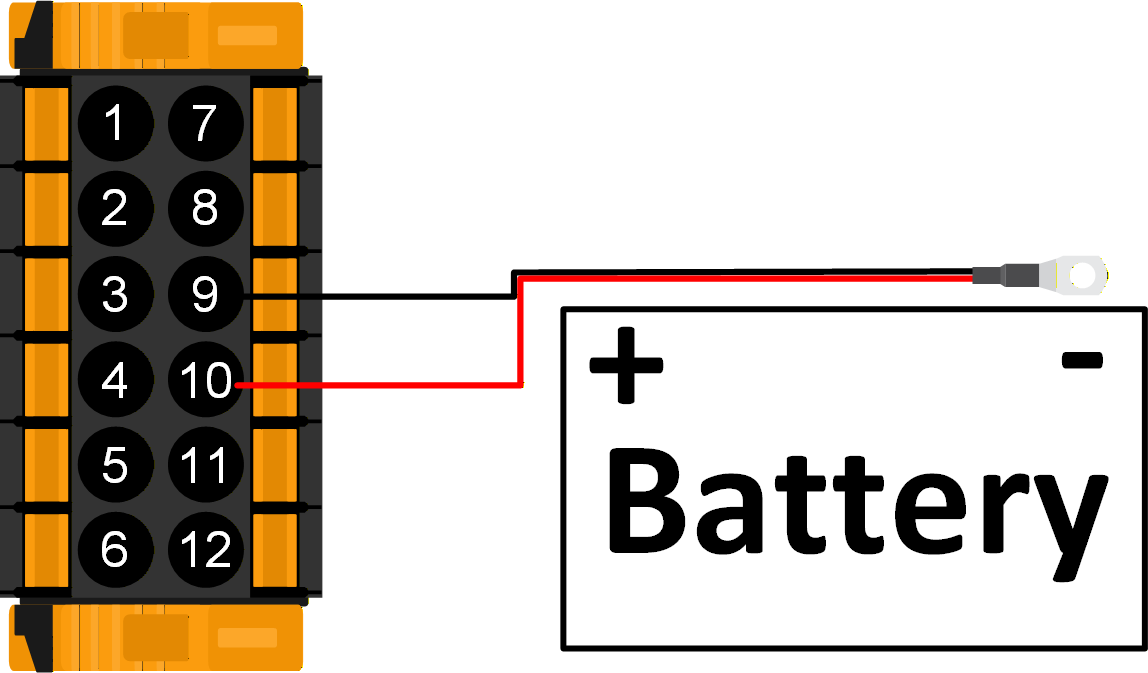

La sonde de température de batterie fournie est raccordée à la borne négative de la batterie. Note Utilisez uniquement la sonde de température fournie avec le Multi RS Solar.

4.11.5. Entrées auxiliaires

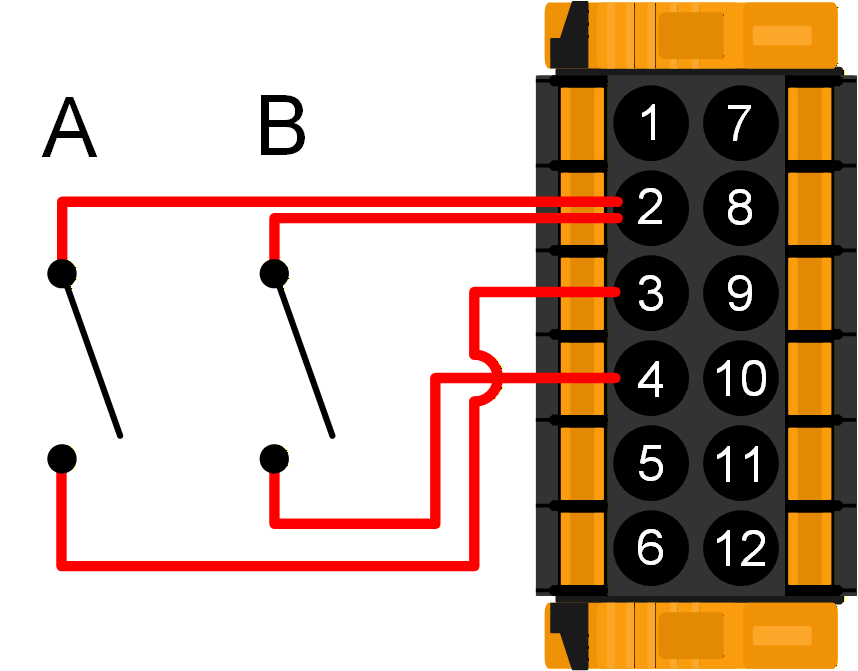

Le Multi RS Solar est équipé de 2 ports d’entrée numériques, étiquetés AUX_IN1+ et AUX_IN2+ sur le bornier amovible, AUX_IN- étant la borne commune aux deux.

Une entrée AUX_IN+ est considérée comme active lorsqu’elle est connectée à AUX_IN-.

Avertissement

Ne raccordez aucune des bornes AUX_IN au pôle positif ou négatif de la batterie.

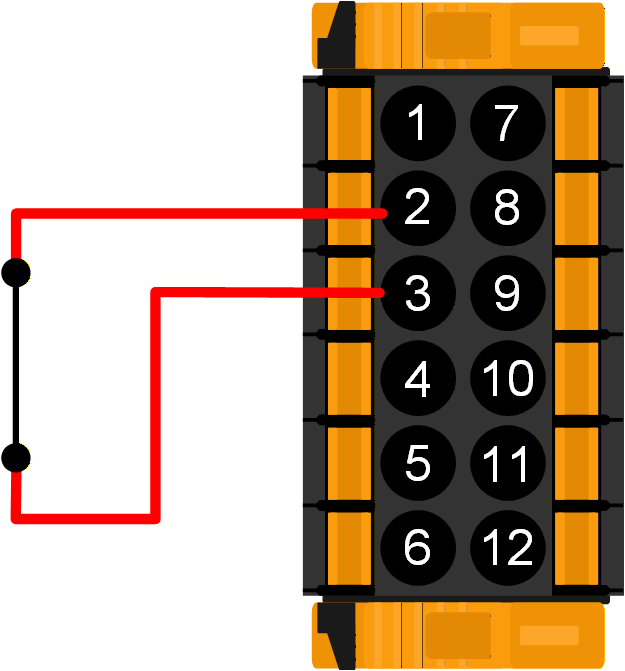

Le schéma de droite montre AUX_IN1 comme active .

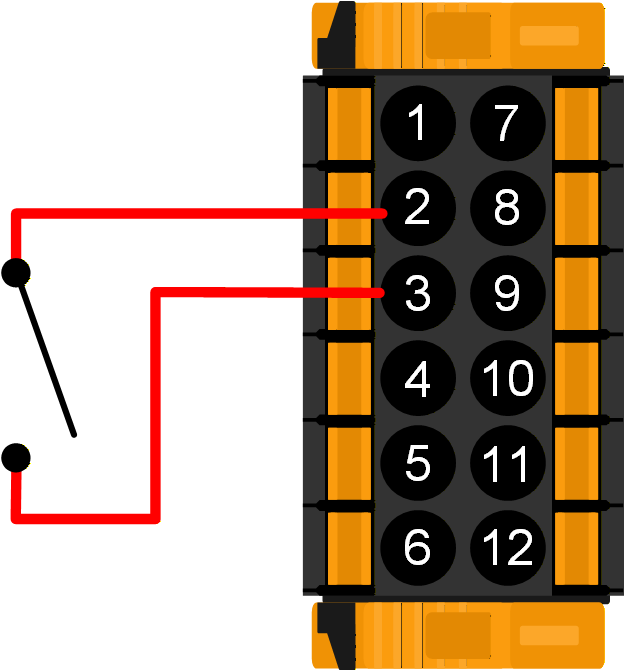

Le schéma de droite montre AUX_IN1 comme inactive .

Dans VictronConnect, la page Paramètres de l’entrée auxiliaire permet de configurer différentes fonctions.

• Inutilisée : l’entrée auxiliaire n’a aucune fonction.

• Connexion AC IN : l’entrée CA peut être connectée ou déconnectée selon les besoins. Par exemple, vous pouvez désactiver l’entrée CA pendant les périodes de pointe plus coûteuses. Un signal actif ou un signal inactif peut être utilisé pour définir l’état connecté de l’entrée CA.

• Activation de la réinjection AC IN : dans une installation en parallèle avec le réseau, l’entrée auxiliaire peut être utilisée pour activer ou désactiver la réinjection vers le réseau. Un signal actif ou un signal inactif peut être utilisé pour définir l’état de réinjection.

• Interrupteur de sécurité : le Multi RS Solar fonctionne uniquement lorsque l’entrée auxiliaire est active.

  Cela peut être utilisé pour éteindre à distance le Multi RS Solar si les bornes REMOTE_L et REMOTE_H sont configurées pour un BMS à 2 fils.

  Cela peut également être utilisé comme signal d’interrupteur de sécurité distinct provenant d’un autre système nécessitant sa propre entrée.

  Note

  Si les bornes REMOTE_L et REMOTE_H sont dans un état qui éteint le Multi RS Solar, cela prévaut sur la fonction d’interrupteur de sécurité de l’entrée auxiliaire, et il restera éteint.

  Par exemple, si les bornes REMOTE_H et REMOTE_L sont en circuit ouvert, le Multi RS Solarsera éteint quel que soit l’état de l’interrupteur de sécurité de l’entrée auxiliaire.

Si la même fonction est attribuée aux deux entrées auxiliaires, elles seront alors traitées comme une fonction ET, de sorte qu’elles devront donc toutes deux être actives pour que la fonction soit reconnue comme active.

Note

Certains codes de réseau exigent que les entrées auxiliaires soient utilisées pour limiter la puissance de charge ou pour empêcher l’exportation. Toutes les fonctions imposées par le code de réseau prévaudront sur celles définies dans les paramètres des entrées auxiliaires, et celles-ci apparaîtront grisées.

Le Multi RS Solar a une tolérance pour les irrégularités sur l’entrée CA comme les changements rapides de fréquence ou de tension afin d’améliorer la fiabilité lors de la connexion à des générateurs.

L’utilisation d’un générateur avec le Multi nécessite le micrologiciel v1.11 ou une version ultérieure.

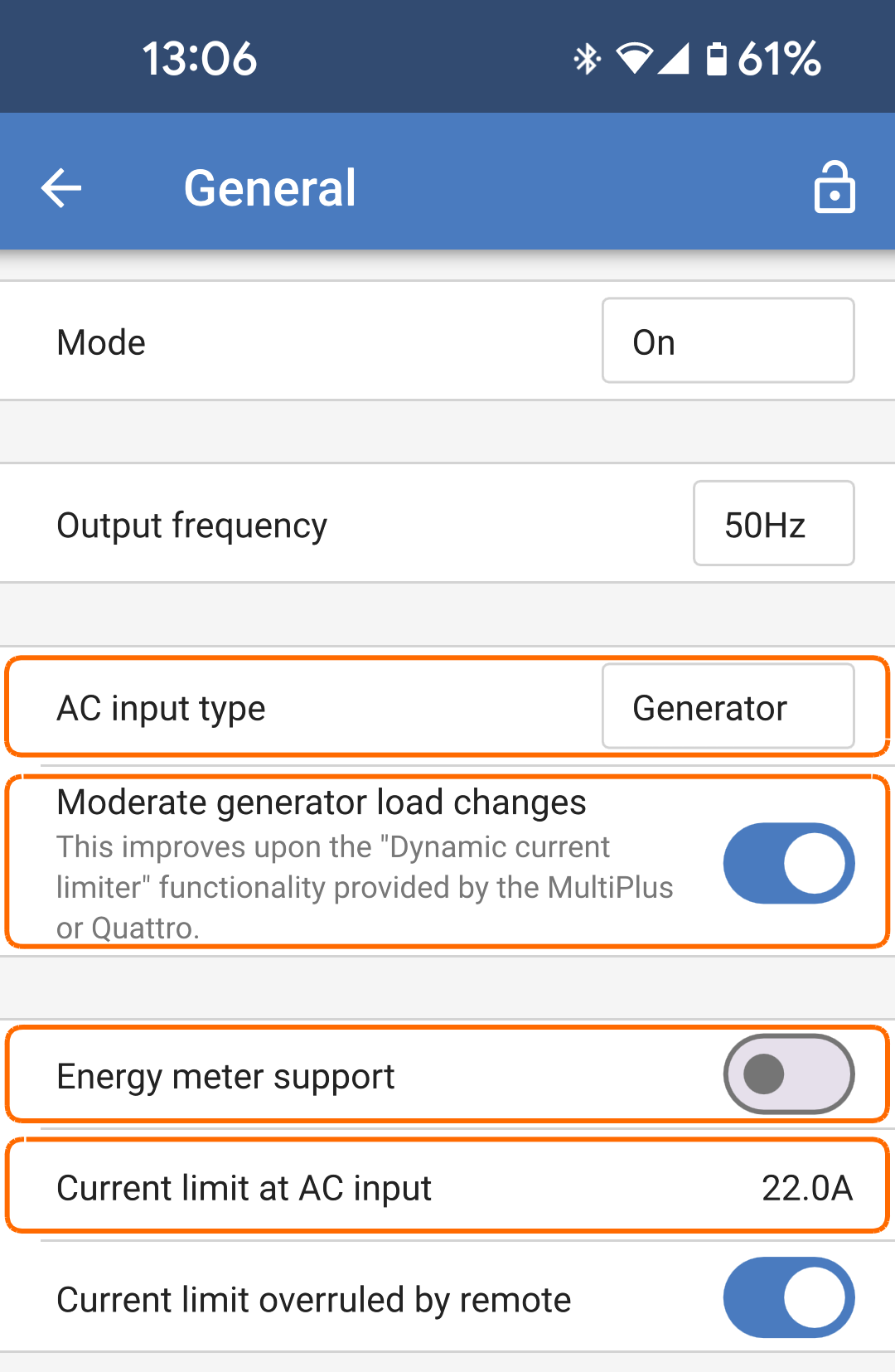

Réglez les options suivantes dans la page des paramètres généraux : Réglez le type d’entrée CA sur « Générateur ». Activez l’option « Modérer les changements de charge du générateur ». Désactivez « Prise en charge du compteur d’énergie ». Réglez la limite de courant d’entrée selon la puissance de sortie du générateur.

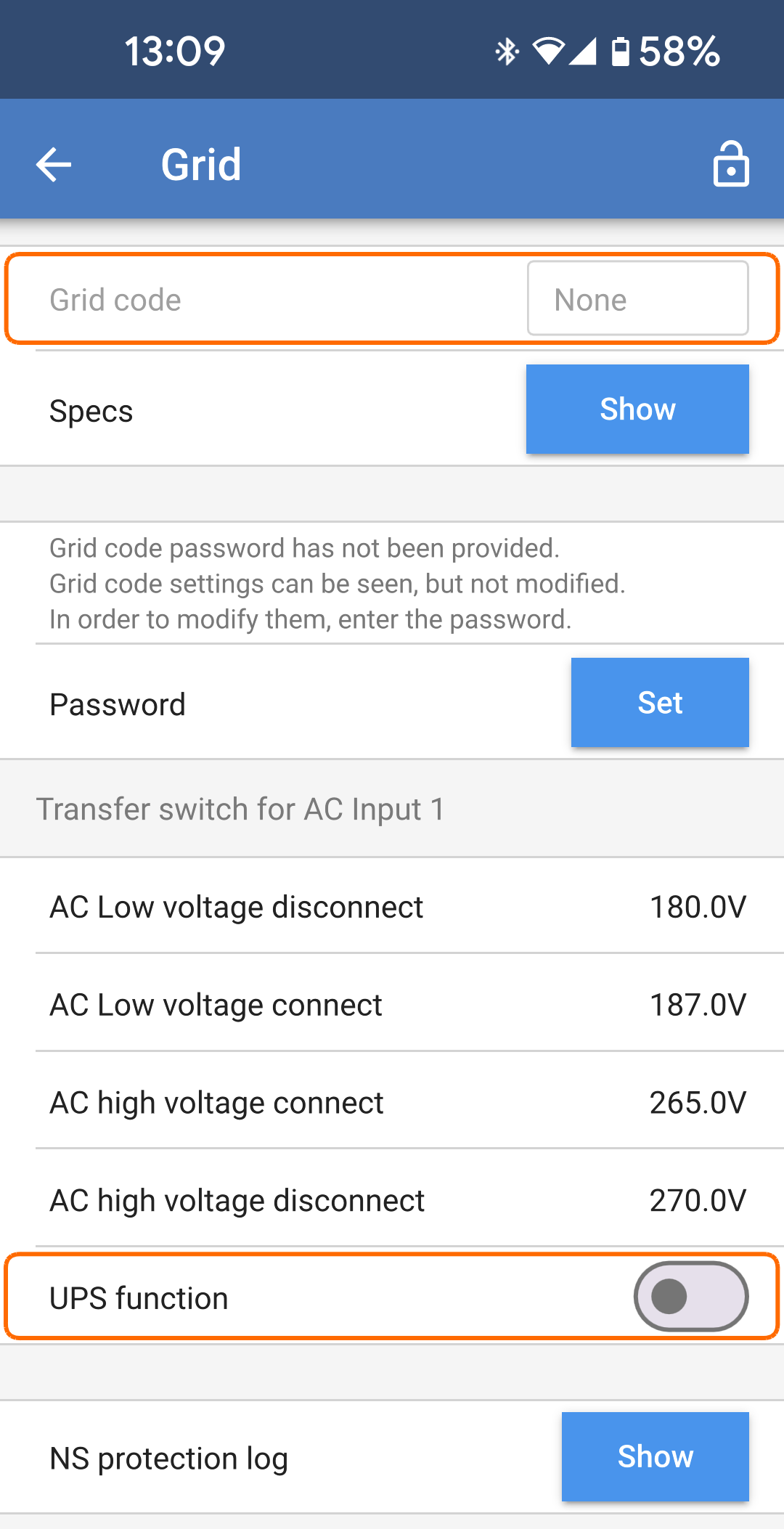

Si aucun code réseau n’est défini, réglez les paramètres suivants : Vérifiez que « Code réseau » est réglé sur « Aucun ». Désactivez la « fonction onduleur ». La « fonction onduleur » limite l’acceptation d’une entrée CA à une onde sinusoïdale très précise de sorte qu’en cas d’interruption de l’alimentation CA, il est possible de maintenir une continuité apparente de l’alimentation des consommateurs. Cette fonction est incompatible avec la plupart des générateurs et doit être désactivée si vous utilisez un générateur afin d’améliorer la fiabilité de l’acceptation de l’alimentation CA.

Si un code réseau est défini, réglez les deux paramètres suivants : Réglez la détection de perte du secteur (LOM) de l’entrée CA 1 sur « Pas de détection de LOM (non conforme) ». Attention Ne désactivez jamais la détection de perte de secteur lorsque le Multi RS Solar est connecté au réseau électrique – cette option ne doit être utilisée que lorsqu’un générateur est connecté à l’entrée CA. Désactivez la réinjection réseau en désactivant l’option « Réinjection autorisée ».

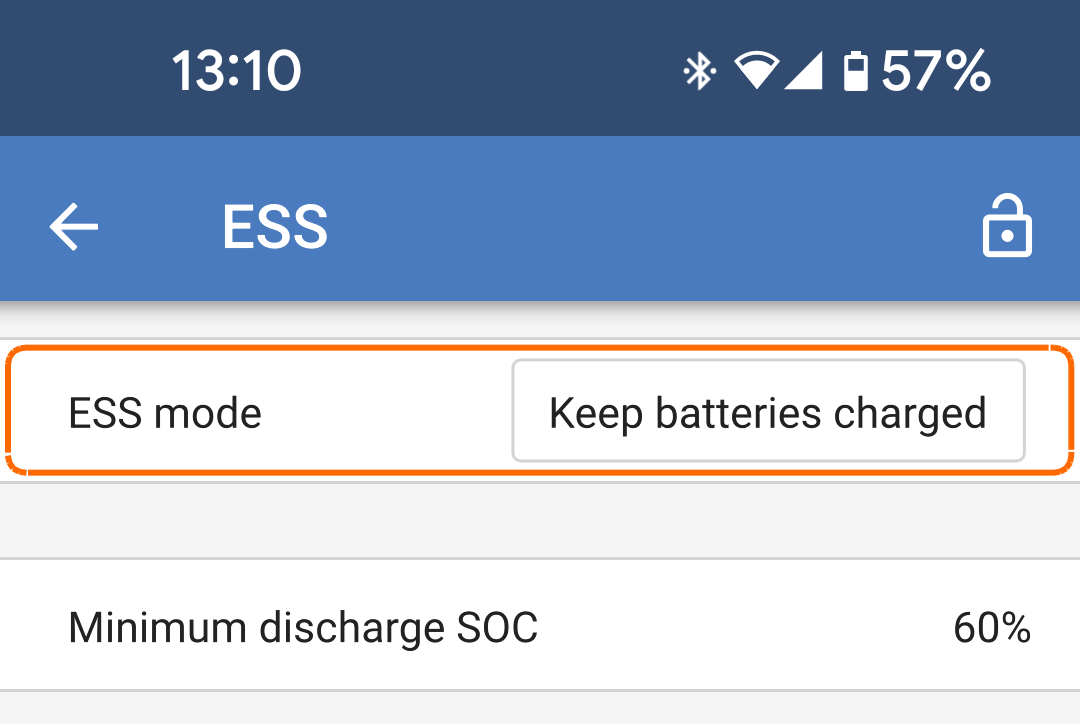

Vérifiez que le mode ESS est bien réglé sur « Maintenir les batteries chargées ».

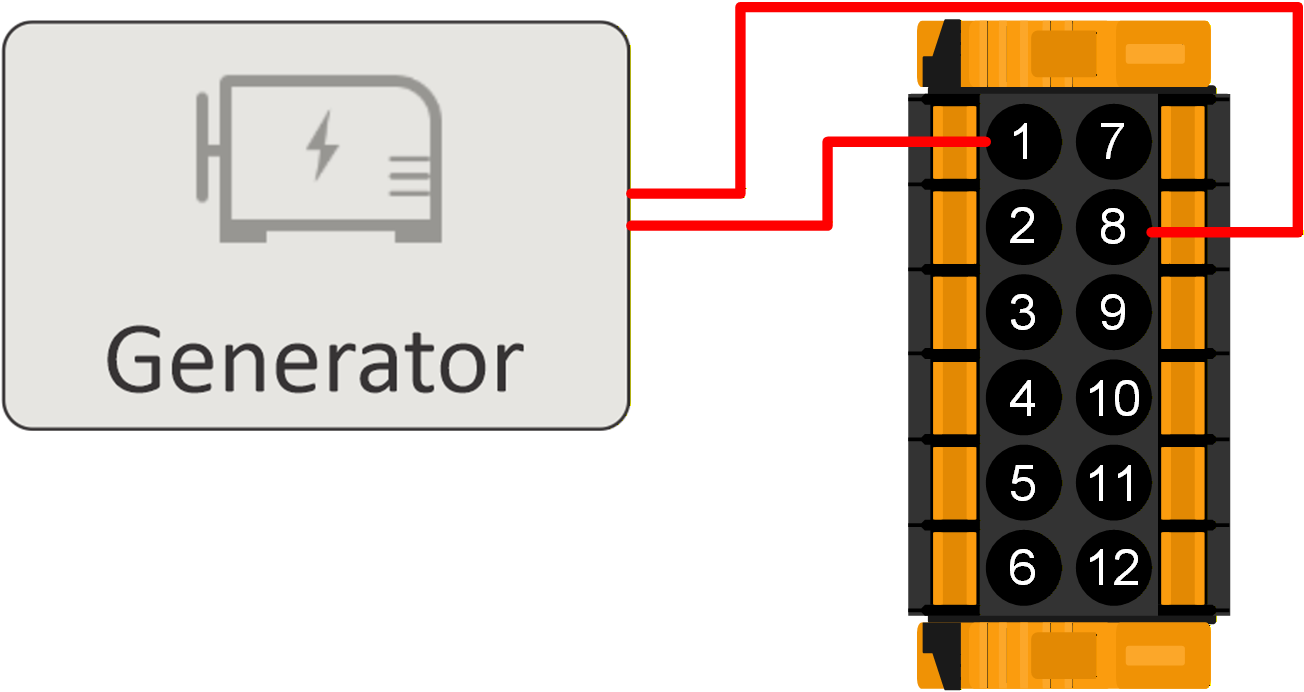

Le contact de relais programmable du Multi RS Solar peut être utilisé pour démarrer ou arrêter un générateur. La configuration est décrite dans la section VictronConnect.

Les contacts du relais sont disponibles sur le connecteur E/S utilisateur.

Voir le chapitre Limitations pour plus d’informations sur les limitations de la puissance de charge.

Un système de stockage d’énergie (ESS) est un type spécifique de système électrique qui utilise le Multi RS Solar pour fonctionner conjointement avec une connexion au réseau. Il sert à optimiser l’utilisation de l’énergie solaire, du stockage sur batterie, ainsi que l’importation et l’exportation depuis et vers le réseau.

L’ESS peut être configuré pour optimiser l’autoconsommation ou pour maintenir les batteries chargées.

Lorsqu’il y a plus d’énergie photovoltaïque que nécessaire pour faire fonctionner les consommateurs, l’énergie photovoltaïque excédentaire est stockée dans la batterie. Cette énergie stockée est ensuite utilisée pour alimenter les consommateurs en cas de pénurie d’énergie photovoltaïque. Lorsque la batterie est pleine, l’énergie photovoltaïque excédentaire peut être exportée vers le réseau.

Vous pouvez choisir la capacité de batterie que vous souhaitez conserver en réserve. Si votre connexion au réseau est fiable, vous pouvez utiliser davantage la batterie et conserver une réserve plus faible. À l’inverse, si votre connexion au réseau n’est pas fiable et subit des coupures fréquentes, vous préférerez peut-être conserver davantage d’énergie en réserve dans la batterie.

L’option « Maintenir les batteries chargées » maintient les batteries entièrement chargées tant que c’est possible. Les batteries ne se déchargent que pendant une panne du réseau lorsque l’énergie solaire est insuffisante. Dès que le réseau revient ou qu’une énergie solaire suffisante est disponible, les batteries se rechargent automatiquement.

Le Multi RS Solar peut être configuré comme un système de stockage d’énergie. Dans cette configuration, l’appareil fonctionne en mode parallèle au réseau, ce qui permet de renvoyer de l’énergie vers le réseau via les bornes d’entrée CA.

Pour injecter de l’énergie dans le réseau, vous devez sélectionner le code réseau correspondant à votre pays dans VictronConnect. Dans la plupart des cas, l’autorisation du gestionnaire de réseau est requise avant de configurer un système ESS pour l’injection.

Si vous n’avez pas l’autorisation de votre gestionnaire de réseau ou si l’installation ne répond pas aux exigences pour l’injection, réglez le code réseau sur « Aucun ». Dans ce cas, aucune énergie ne sera réinjectée dans le réseau.

Utilisez VictronConnect pour configurer le Multi RS Solar en tant qu’ESS comme suit :

Depuis la page des paramètres principaux, accédez à la page « Paramètres ESS ». Mode ESS : appuyez sur la case pour afficher les différents modes ESS. Pour un système de stockage d’énergie, l’un des modes optimisés est généralement recommandé. Dans cet exemple, « Optimisé sans BatteryLife » peut être le plus adapté à la chimie des batteries au lithium. Pour plus d’informations sur les autres modes ESS disponibles, consultez la section VictronConnect. SoC de décharge minimum : ce paramètre définit le seuil minimum de décharge de la batterie lorsque le réseau électrique est disponible. Si le réseau tombe en panne, la batterie peut continuer à se décharger en dessous de ce seuil afin de maintenir l’alimentation de la sortie CA. Autoconsommation à partir de la batterie : vous pouvez choisir si l’énergie provenant de la batterie alimentera uniquement les consommateurs critiques aux bornes de sortie CA, ou si elle alimentera également les consommateurs situés entre un compteur d’énergie réseau et les bornes d’entrée CA. Note Cette option n’est visible que si la fonction « Prise en charge du compteur d’énergie » est activée. Sans compteur d’énergie réseau, l’ESS ne peut alimenter que les consommateurs critiques à partir de la batterie.

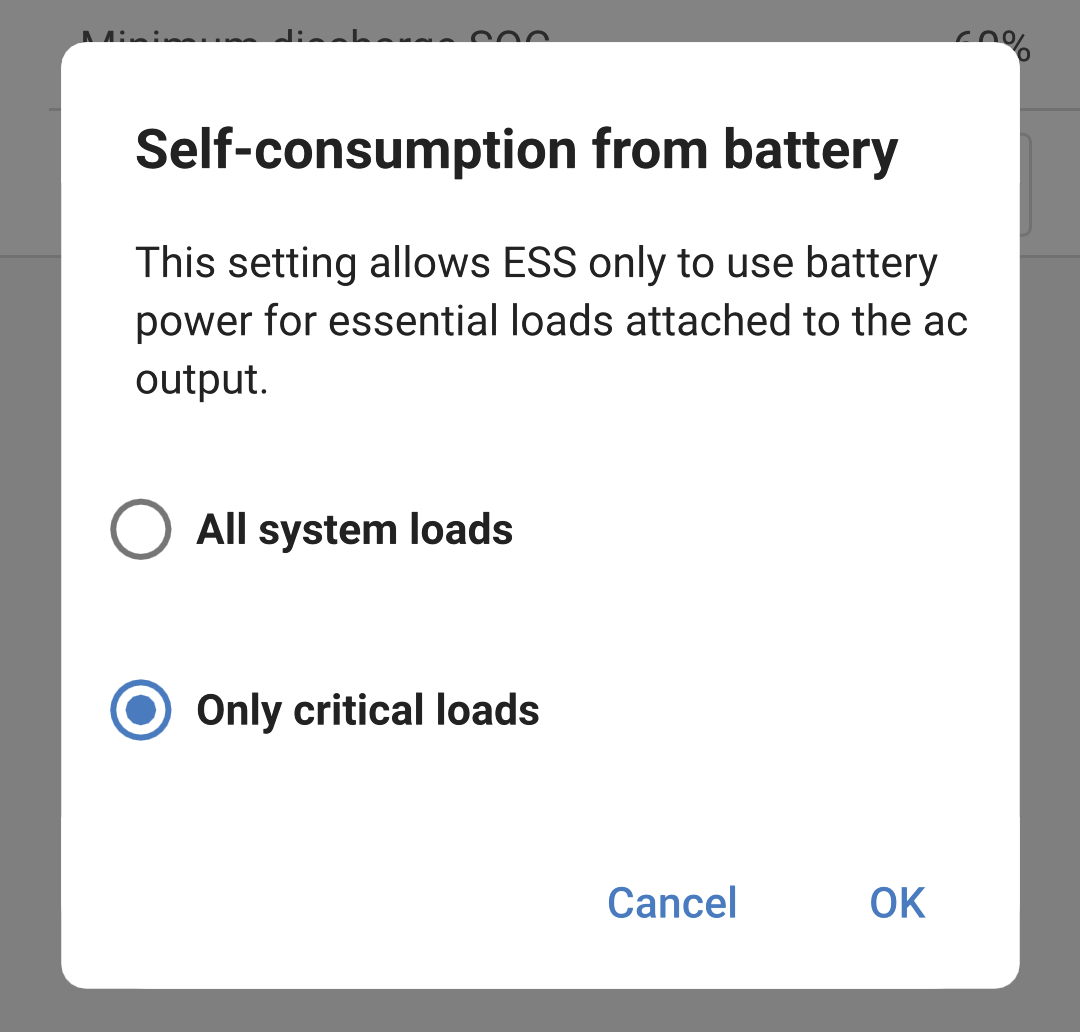

Options d’autoconsommation à partir de la batterie : Tous les consommateurs du système : l’ESS utilisera l’énergie de la batterie pour alimenter les consommateurs connectés entre un compteur d’énergie réseau et les bornes d’entrée CA, ainsi que les consommateurs critiques connectés aux bornes de sortie CA. Uniquement les consommateurs critiques : l’ESS n’alimentera en énergie de batterie que les consommateurs critiques connectés aux bornes de sortie CA. Les consommateurs connectés entre un compteur d’énergie réseau et les bornes d’entrée CA seront alimentés par le réseau et non par la batterie.

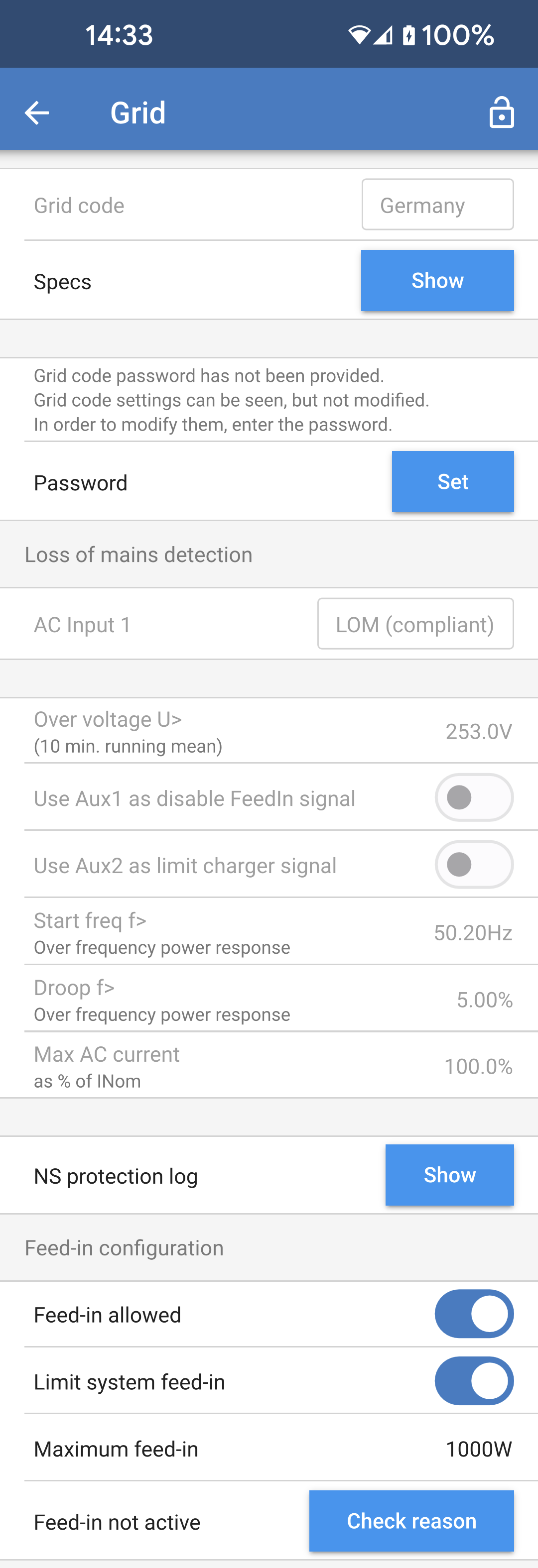

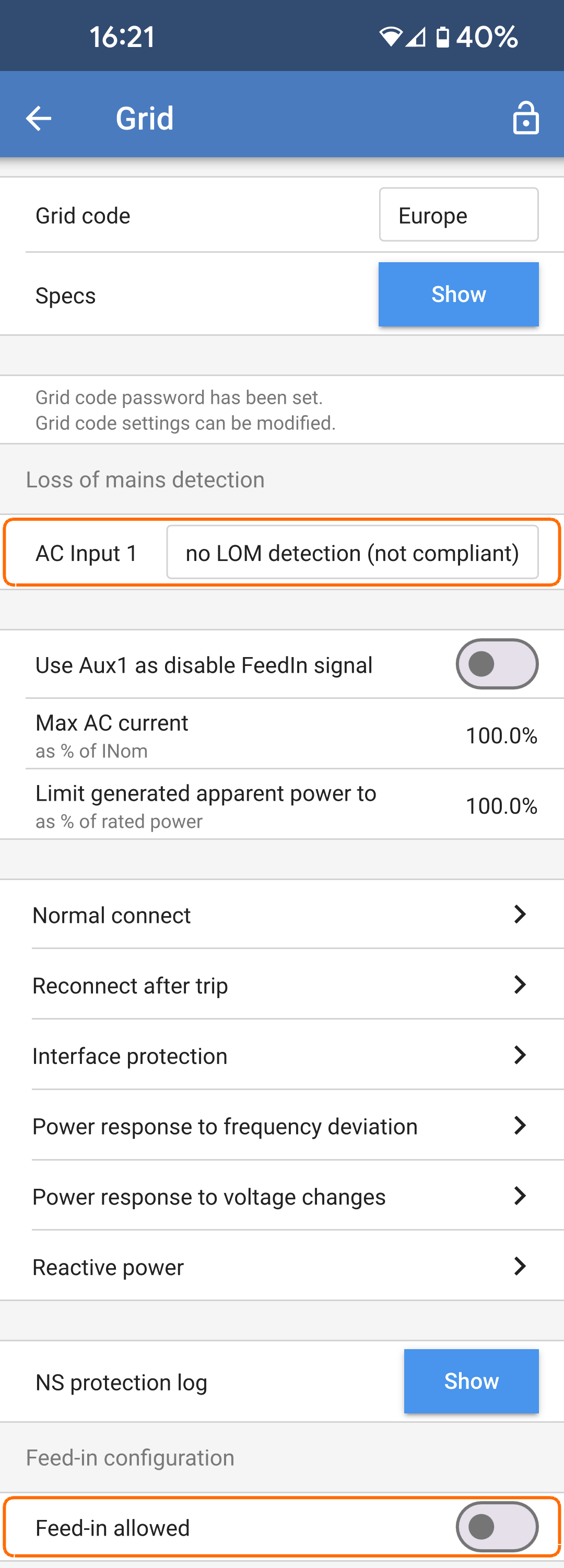

Accédez à la page Paramètres réseau et sélectionnez un code réseau approprié pour votre région. En fonction du code choisi, des options supplémentaires peuvent s’afficher. Ces options varient selon la région. Dans cet exemple, nous utilisons l’Allemagne comme code réseau sélectionné. Certains paramètres apparaîtront grisés et ne pourront être modifiés qu’après saisie du mot de passe du code réseau. Attention : n’effectuez aucune modification sans l’instruction explicite de votre gestionnaire de réseau. Code réseau : sélectionnez le pays ou la région correspondant au lieu d’installation. Important Vérifiez toujours que le Multi RS Solar est certifié pour une utilisation dans votre pays. La liste déroulante n’implique pas une certification. Vérifiez les certificats ici. Spécifications : appuyez sur « Afficher » pour accéder aux détails et exigences liés au code réseau sélectionné. Mot de passe : les installateurs peuvent effectuer des modifications supplémentaires et changer la région du code réseau en saisissant le mot de passe. Il est essentiel de ne modifier les paramètres qu’en suivant les instructions du gestionnaire de réseau. Détection de perte de secteur : la plupart des paramètres sont généralement grisés et fournis à titre informatif uniquement. Les valeurs sont définies par le code réseau sélectionné. Utiliser Aux1 comme signal de désactivation de l’injection : certains opérateurs de réseau peuvent exiger un moyen de désactiver l’injection. Pour répondre à cette exigence, les installateurs peuvent raccorder un contact à la borne Aux1 du Multi RS Solar afin de désactiver l’injection si nécessaire. Utiliser Aux2 comme signal de limitation de charge : lorsque le code réseau Allemagne est sélectionné, le gestionnaire de réseau peut exiger de limiter la puissance de charge à 4,2 kW, répartis équitablement entre les différentes unités. Pour satisfaire cette exigence, vous pouvez câbler un contact sur Aux2. Journal de protection du système réseau : le journal de protection du système réseau enregistre les cinq derniers événements de protection. Appuyez sur « Afficher » pour consulter les événements enregistrés. Configuration de l’injection. Réinjection autorisée : cette fonction permet d’activer ou de désactiver l’injection de l’énergie excédentaire dans le réseau, en fonction des exigences spécifiques de votre région. Par défaut, elle est activée (l’énergie peut être injectée dans le réseau). Si l’injection n’est pas autorisée, cette option doit être désactivée. Limiter la reinjection reseau : si votre installation est soumise à une limite d’énergie pouvant être injectée dans le réseau, cette option permet de définir la puissance d’injection maximale autorisée. Réinjection maximale : réglez ici la limite maximale d’énergie pouvant être réinjectée dans le réseau par cet appareil. Réinjection non active : cette fonction est utile pour le diagnostic, notamment lorsque vous constatez que l’énergie n’est pas injectée dans le réseau. Appuyez sur le bouton « Vérifier la raison » pour afficher une liste des raisons potentielles du problème.

Si le code réseau exige un contrôle externe de la puissance de charge ou la désactivation de l’injection réseau, les contacts peuvent être raccordés aux bornes Aux_IN du connecteur E/S utilisateur. Les systèmes triphasés nécessitent de raccorder les contacts au connecteur E/S d’une seule unité. L’état du contact est ensuite partagé avec toutes les autres unités du système et reproduit par celles-ci. Note Tous les codes réseau ne prennent pas en charge l’utilisation des entrées Aux. À titre d’exemple, pour le code réseau allemand, les bornes Aux_IN sont utilisées comme suit : Le contact A est raccordé à Aux_IN1+. Lorsque le contact externe est fermé, l’injection vers le réseau est désactivée. Le contact B est raccordé à Aux_IN2+. Lorsque le contact externe est fermé, la puissance de charge depuis le réseau est limitée à 4,2 kW.

Le Multi RS Solar comprend un système intégré de détection du convertisseur PV CA. Lorsqu’il y a un renvoi d’une source PV CA (un surplus) depuis le port de connexion de sortie CA, le Multi RS Solar activera automatiquement un réglage de fréquence de sortie CA.

Tant qu’aucune autre configuration n’est requise, il est important que le convertisseur PV CA soit configuré correctement pour répondre au réglage de fréquence en réduisant sa sortie.

Notez que la règle 1:1 s’applique en ce qui concerne la taille du convertisseur PV CA par rapport à la taille du Multi RS Solar ainsi que pour la taille minimale de la batterie. Davantage de renseignements concernant ces limites sont disponibles dans le manuel relatif au couplage CA. Ce document doit être lu si vous utilisez un convertisseur PV CA.

La plage de réglage de fréquence ne peut pas être configurée, et elle inclut une marge de sécurité. Une fois que la tension d’absorption est atteinte, la fréquence augmentera. Il est donc encore essentiel d’inclure un composant PV CC dans le système pour une recharge complète de la batterie (c.-à-d. la phase Float).

La fréquence d’arrêt du convertisseur photovoltaïque (f_stop) est de 53,2 Hz. Ce paramètre n’est pas configurable.

Il est possible de régler la réponse de la sortie de puissance aux différentes fréquences sur votre convertisseur PV CA.

La configuration par défaut a été testée et elle est compatible avec la configuration du code réseau du Fronius MG50/60.

Le Multi RS Solar peut être configuré comme un convertisseur PV sans nécessiter de parc de batteries. Toute l’énergie PV est injectée directement dans le réseau via l’entrée CA.

Définissez le code réseau correspondant à votre région. Consultez la page Paramètres réseau pour plus d’informations.

Réglez les options suivantes dans la page des paramètres ESS : Réglez le mode ESS sur « Convertisseur PV uniquement (sans batteries) ».

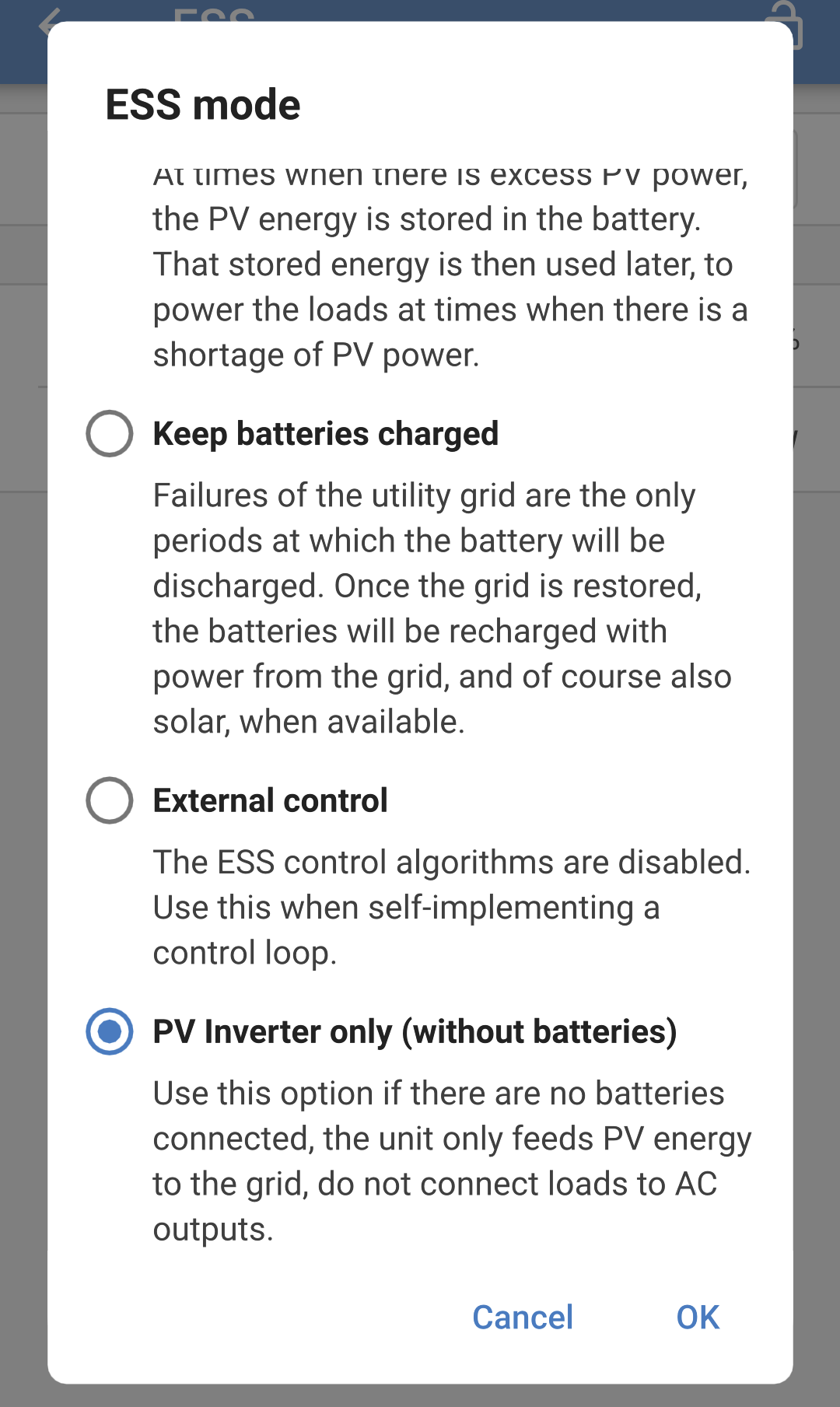

Après avoir réglé le « Mode convertisseur PV uniquement (sans batteries) », les réglages suivants seront appliqués :

Le compteur d’énergie Victron VM-3P75CT peut être utilisé avec le Multi RS Solar.

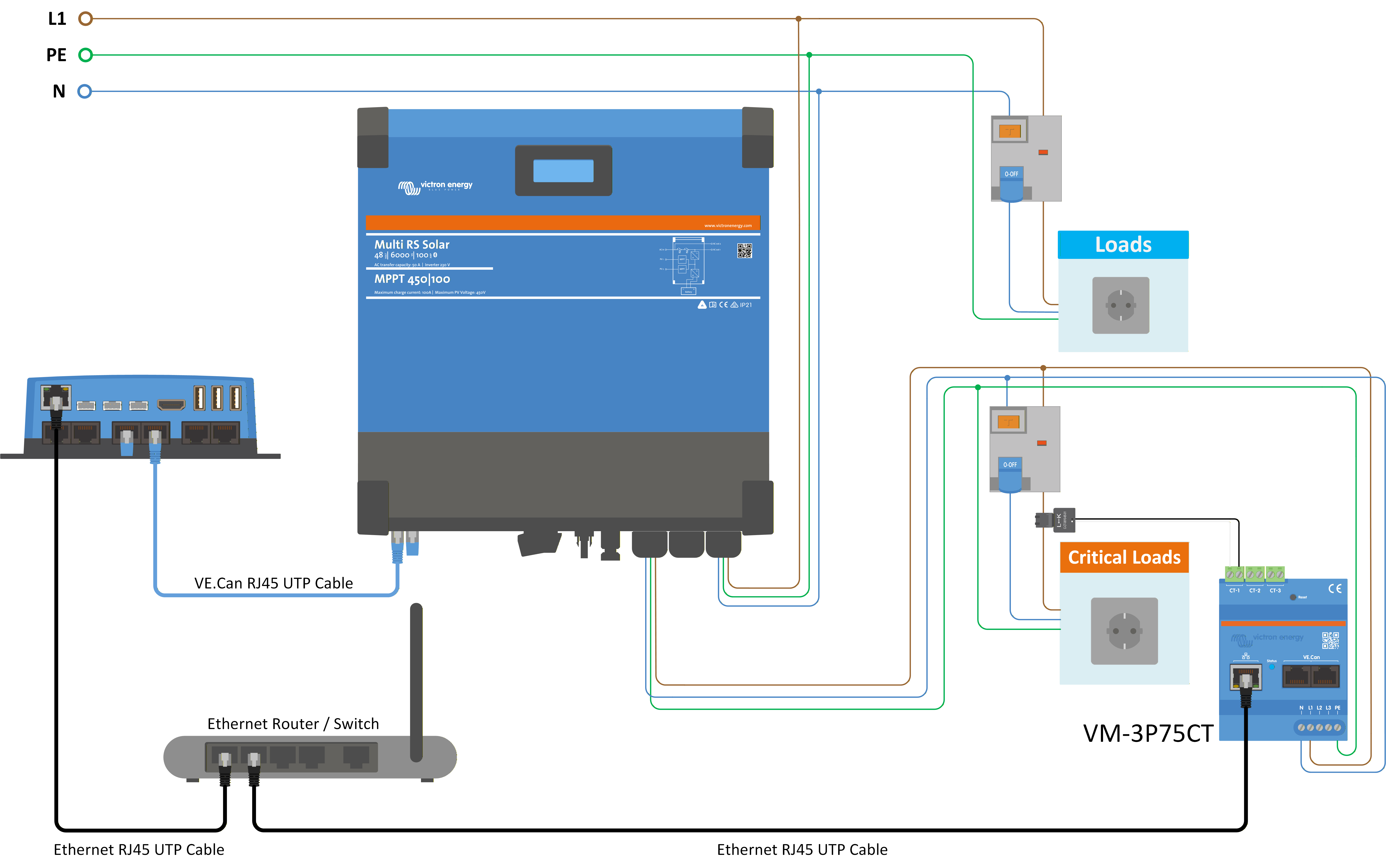

Le compteur d’énergie Victron peut être connecté via VE.Can ou Ethernet. Un dispositif GX est nécessaire pour la connectivité Ethernet. Voir les schémas d’exemple ci-dessous.

Consultez le manuel du VM-3P75CT pour plus d’informations.

Le compteur d’énergie peut être configuré pour un système monophasé ou triphasé.

Une fois le rôle sélectionné dans les paramètres du compteur d’énergie, la prise en charge du compteur peut être réglée dans les paramètres du Multi.

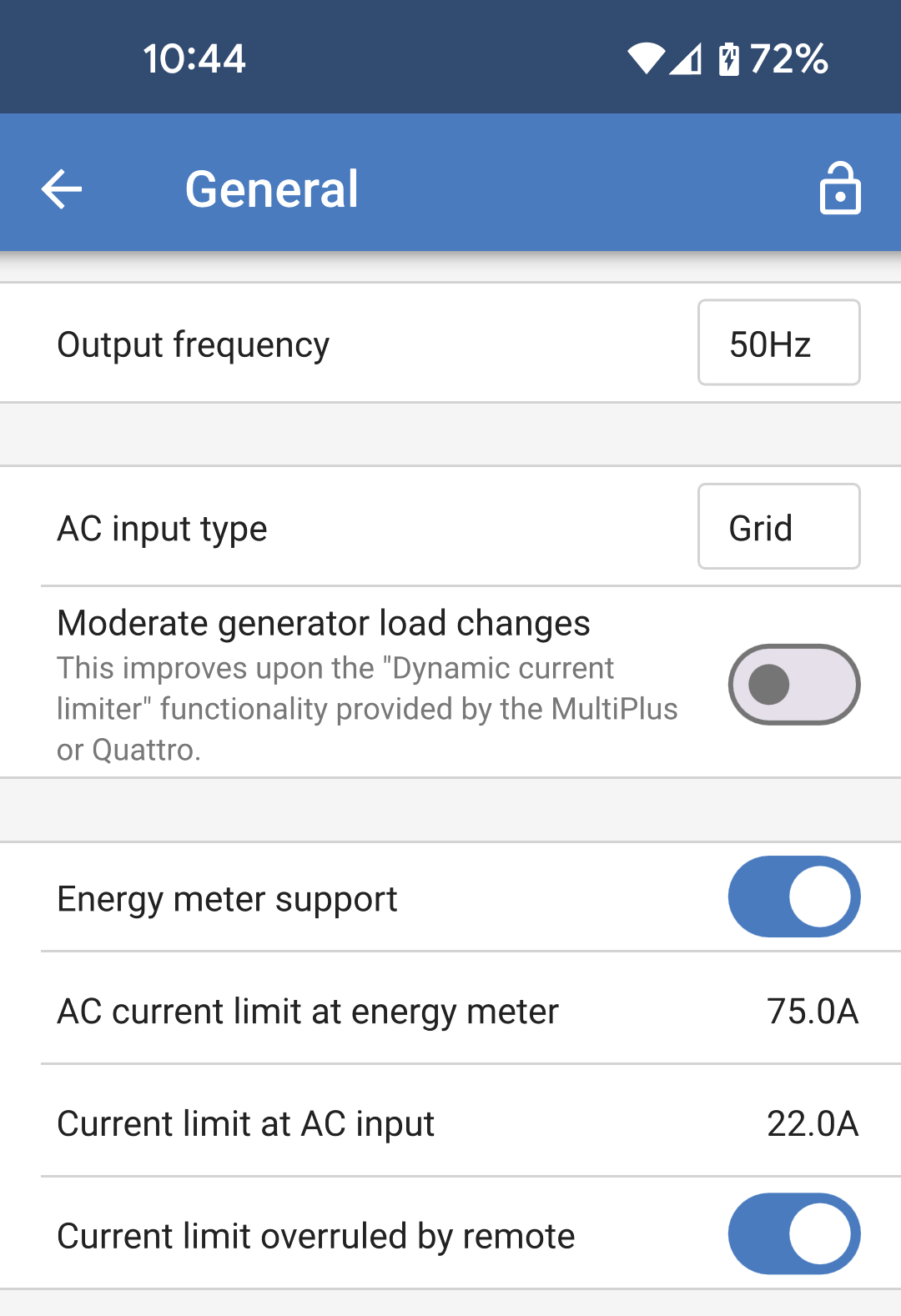

Prise en charge du compteur d’énergie : activez cette option pour pour permettre l’utilisation d’un compteur d’énergie réseau dans ce système. Cela permettra aux consommateurs situés entre le compteur d’énergie réseau et les bornes d’entrée CA du Multi RS Solar d’être alimentés par le Multi RS Solar. Note Le rôle du compteur d’énergie doit être configuré comme compteur « Réseau ». Limite de courant CA au niveau du compteur d’énergie : cette valeur détermine la limite de courant maximale au point d’installation du compteur d’énergie. Les consommateurs situés entre le compteur d’énergie et le Multi RS Solar seront alimentés par le réseau électrique jusqu’à ce que cette limite soit atteinte. Ensuite, le Multi RS Solar démarrera la fonction « Power Assist » afin de maintenir le point de consigne de la limite. Limite de courant à l’entrée CA : ce paramètre détermine le courant maximal autorisé aux bornes d’entrée CA du Multi RS Solar. Cela limite le courant CA utilisé pour les consommateurs sur AC-out-1 et pour la charge de la batterie. Les consommateurs sur AC Out 1 continueront d’être alimentés par l’entrée CA, mais si la limite de courant est atteinte, le Multi RS Solar démarrera la fonction « Power Assist » en utilisant l’énergie de la batterie. Limite d’intensité annulée par le panneau de contrôle à distance : activez cette option pour permettre un réglage à distance de la limite de courant. Par exemple, un dispositif GX peut être utilisé pour ajuster la limite de courant à distance. Cependant, il n’est pas possible de fixer à distance une limite de courant plus élevée que celle définie ici.

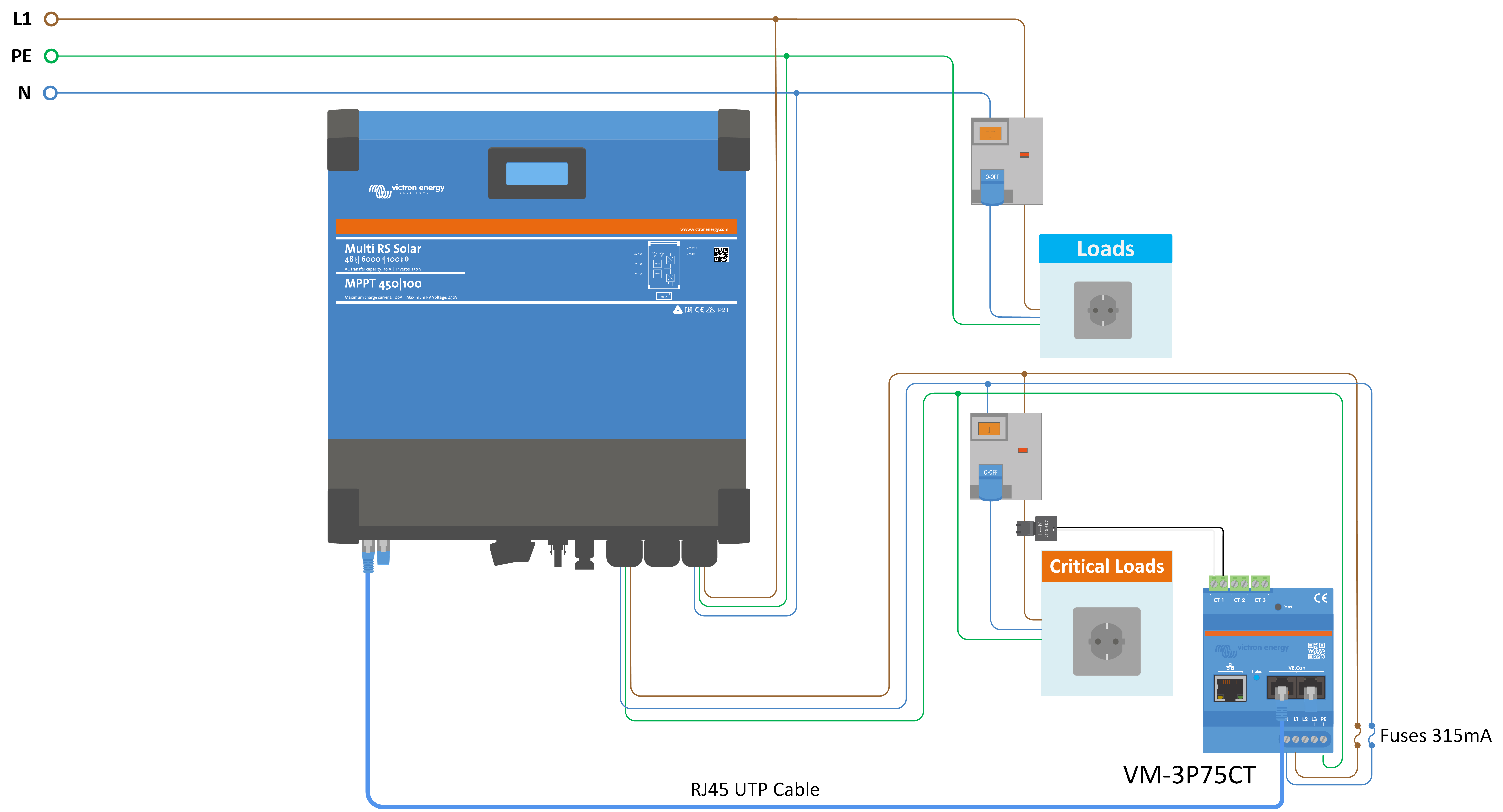

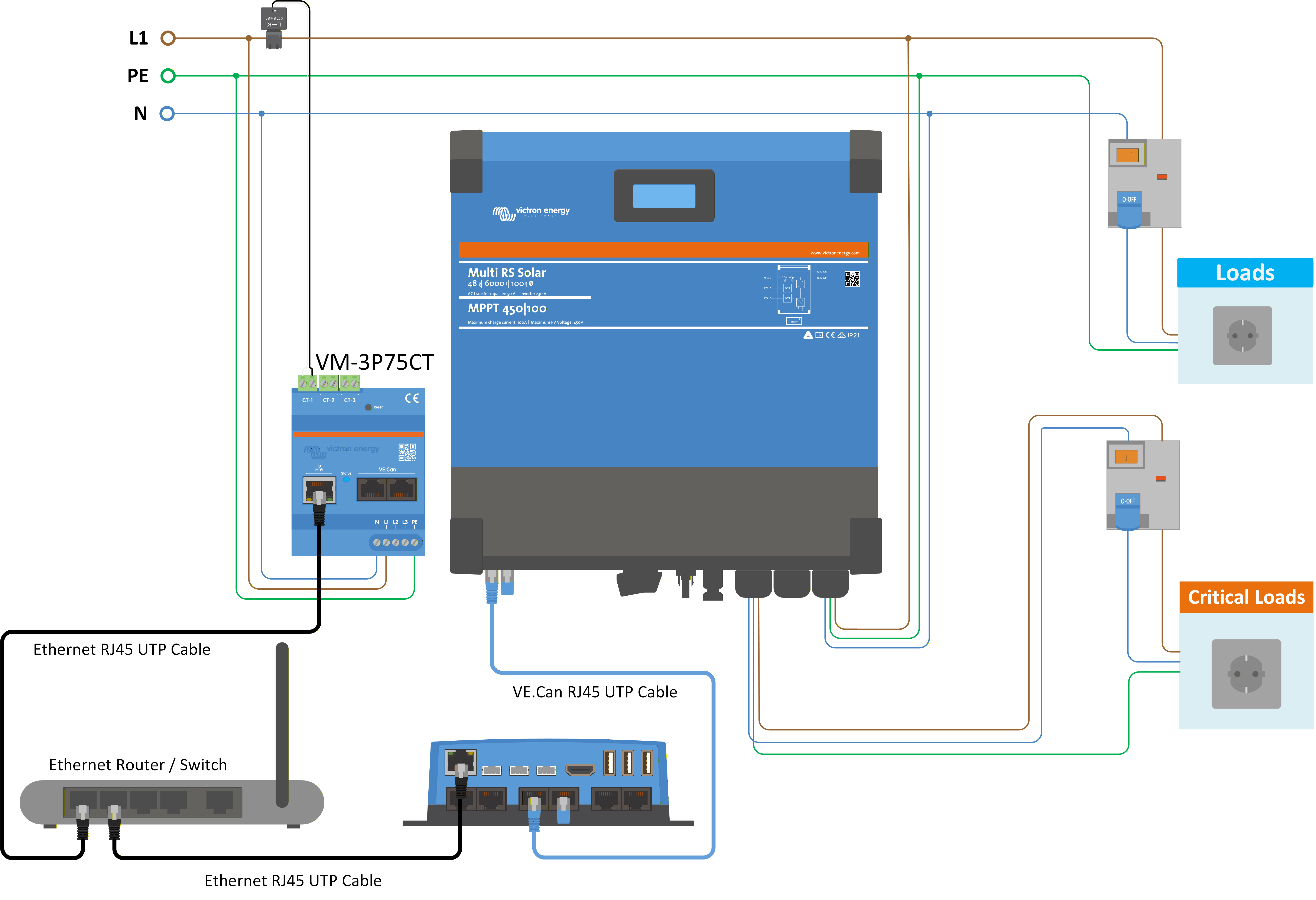

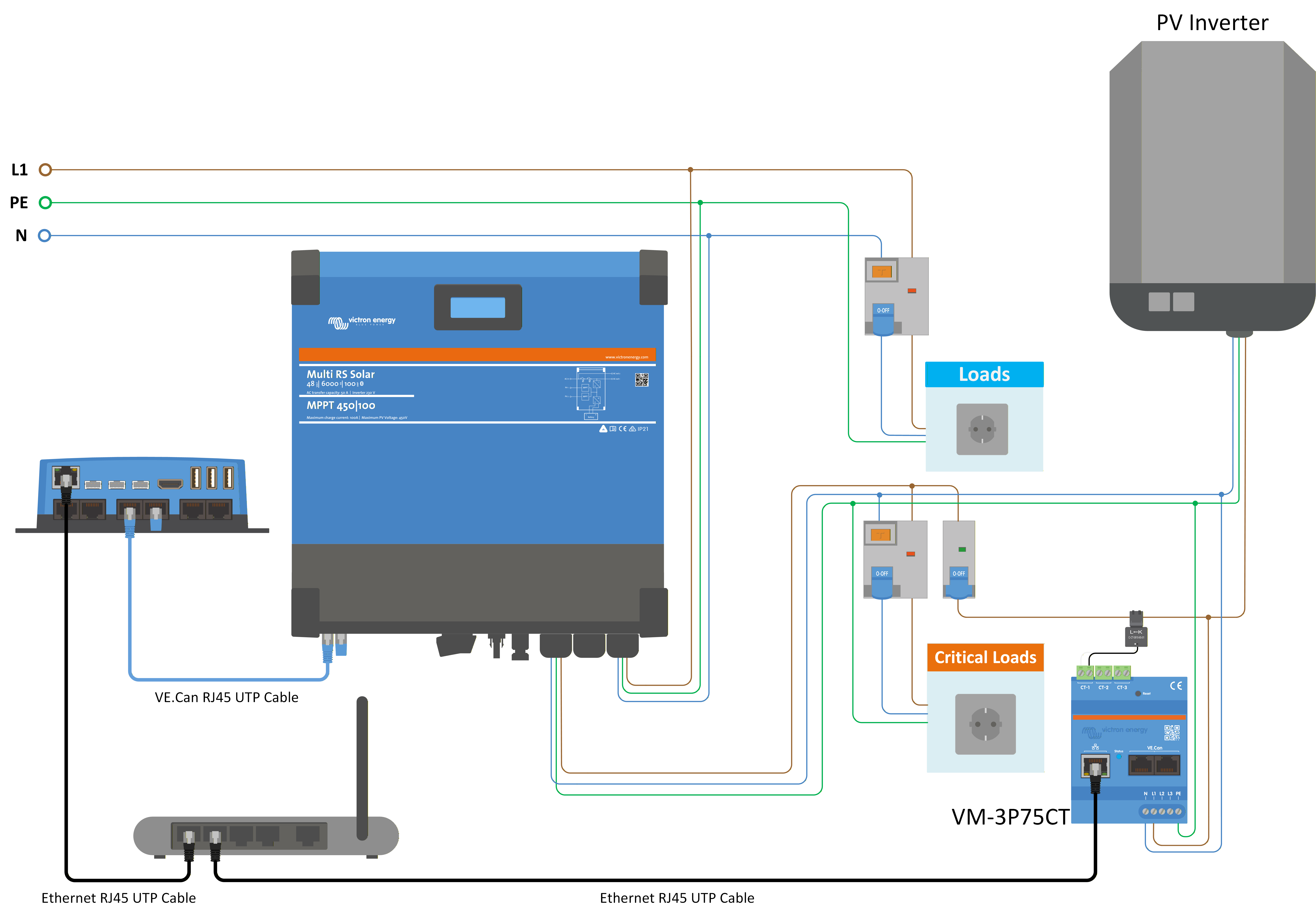

L’exemple de câblage ci-dessus peut être utilisé lorsque le rôle du compteur d’énergie est défini sur « Compteur réseau » ou « Générateur ». Le courant entrant du réseau CA ou d’un générateur est mesuré avant l’entrée CA du Multi, ou avant tout consommateur CA non critique.

Si l’option « Prise en charge du compteur d’énergie » est activée, une limite de courant peut être définie au niveau du compteur d’énergie afin d’éviter une surcharge sur un réseau CA faible. Si les consommateurs non critiques dépassent la limite de courant au niveau du compteur, le Multi commencera à fournir une « assistance électrique » afin de maintenir le courant égal ou inférieur au point de consigne.

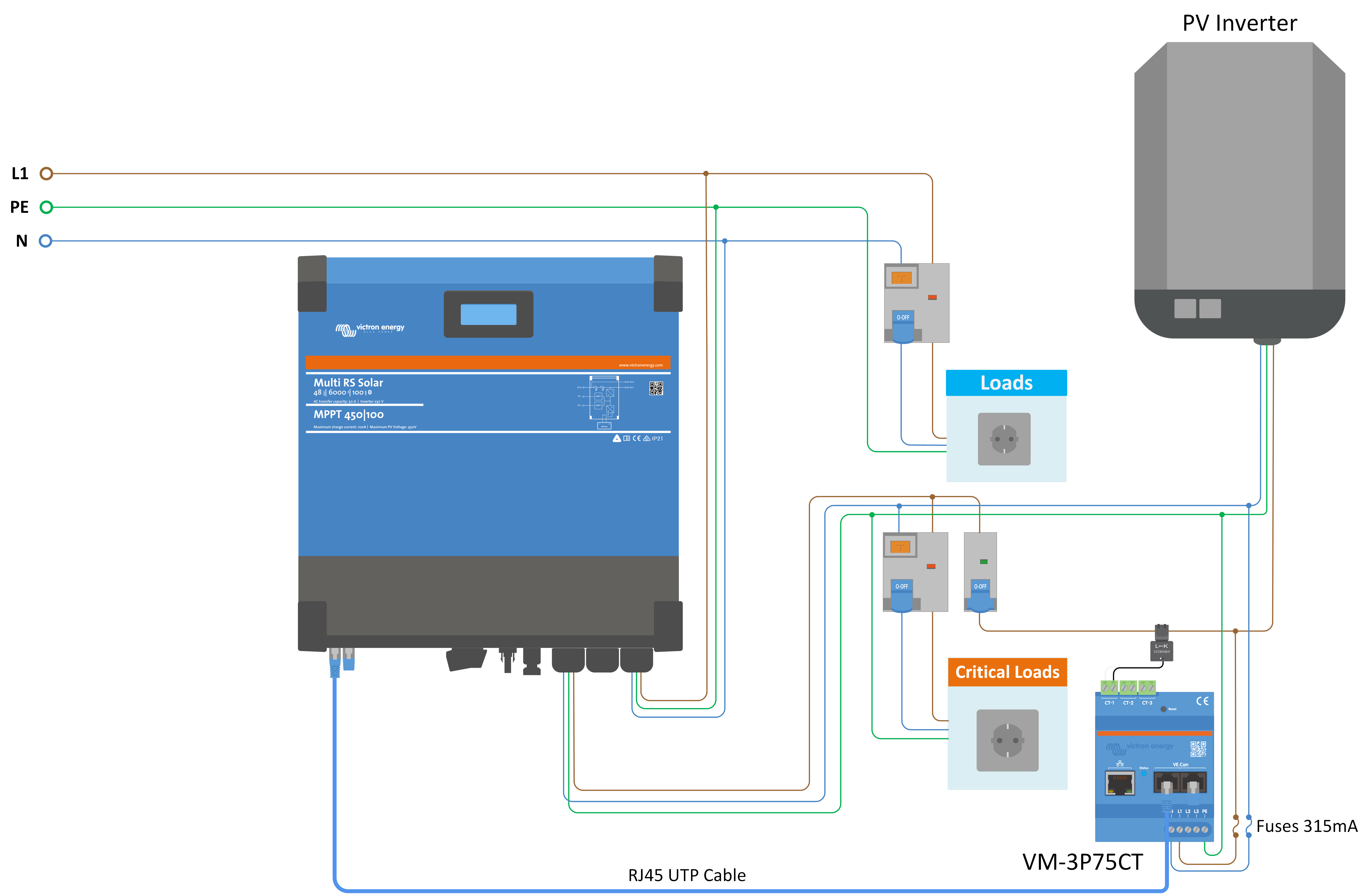

Si un convertisseur PV générique est connecté à la sortie CA du Multi, le rôle du compteur d’énergie doit être défini sur « Convertisseur PV » et câblé pour mesurer le courant produit par le convertisseur PV.

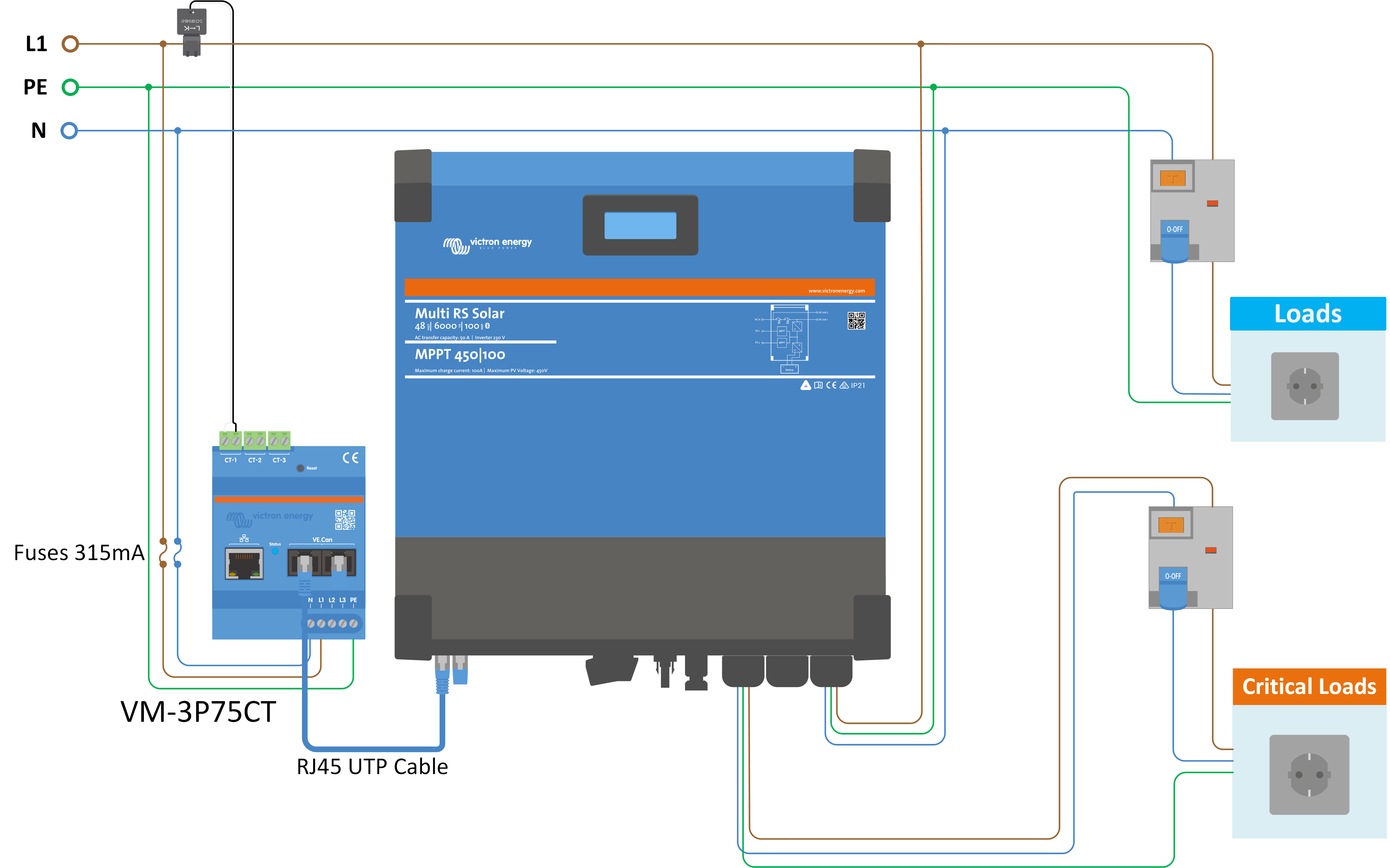

Lorsque le rôle du compteur d’énergie est réglé sur « Consommateur CA », le compteur peut être câblé pour mesurer des consommateurs spécifiques. Par exemple, un circuit de chauffe-eau peut être mesuré pour surveiller sa consommation d’énergie et suivre la quantité d’énergie utilisée.

Si vous êtes un nouvel utilisateur de Victron, commencez par concevoir de petits systèmes afin de vous familiariser avec la formation, l’équipement et les logiciels nécessaires.

Nous vous recommandons également de faire appel à un installateur qui a de l’expérience avec les systèmes Victron plus complexes, tant pour la conception que pour la mise en service.

Victron est en mesure de fournir une formation spécifique pour ces systèmes aux distributeurs par l’intermédiaire de son responsable régional des ventes.

Il est possible de mélanger différents modèles d’Inverter RS (c’est-à-dire le modèle Solar et le modèle non Solar). Cependant, le mélange d’un Inverter RS avec un Multi RS n’est actuellement pas possible.

Câblage CC et CA

Chaque unité doit être protégée individuellement par un fusible du côté CA et du côté CC. Veillez à utiliser le même type de fusible sur chaque unité.

Le système complet doit être raccordé à un seul parc de batteries. Nous ne prenons pas actuellement en charge plusieurs parcs de batteries différents pour un système triphasé connecté.

Câblage de communication

Toutes les unités doivent être raccordées en guirlande à l’aide d’un câble VE.Can (RJ45 Cat5, Cat5e ou Cat6). L’ordre n’est pas important.

Des terminaisons doivent être utilisées aux deux extrémités du réseau VE.Can.

Le capteur de température peut être raccordé à n’importe quelle unité du système. Pour un grand parc de batteries, il est possible de câbler plusieurs capteurs de température. Le système utilisera celui dont la température est la plus élevée pour déterminer la compensation de température.

Programmation

Les paramètres doivent être définis manuellement en modifiant les paramètres de chaque appareil. Cependant, certains paramètres liés au fonctionnement triphasé peuvent être propagés à d’autres unités grâce à la synchronisation des paramètres système.

Les paramètres du chargeur (limites de tension et de courant) sont ignorés si le DVCC est configuré et si un BMS BMS-Can est actif dans le système.

Surveillance du système

Il est fortement recommandé d’utiliser un produit de la gamme GX avec ces systèmes de grande capacité. Ils fournissent des informations précieuses sur l’historique et les performances du système.

Les notifications du système sont clairement présentées et de nombreuses fonctions supplémentaires sont activées. Les données fournies par le portail VRM accélèreront considérablement l’assistance, si nécessaire.

Le Multi RS Solar prend en charge les configurations monophasées et triphasées. Il ne prend actuellement pas en charge le biphasé.

Il fonctionne par défaut en mode autonome, avec une seule unité.

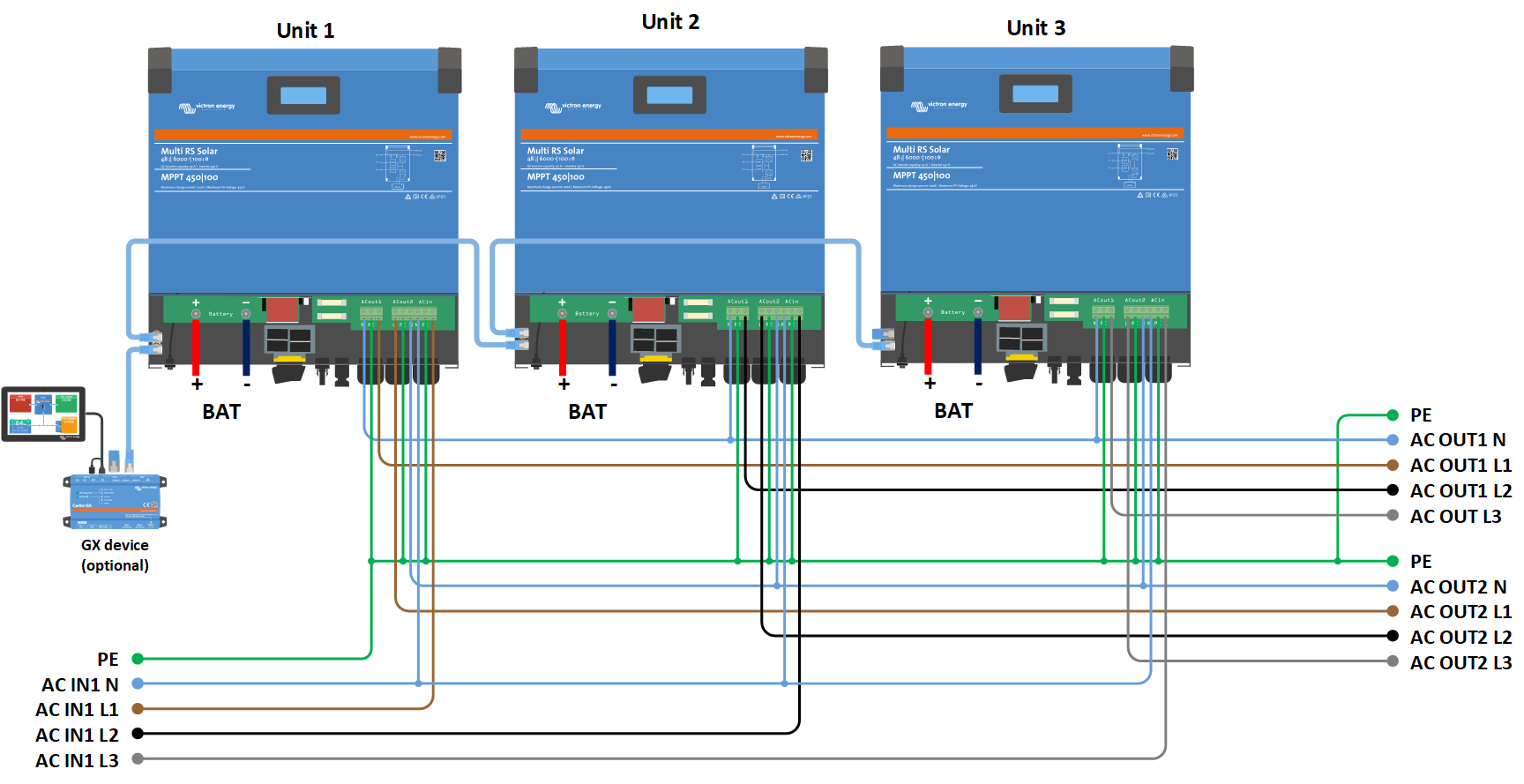

Si vous souhaitez programmer un fonctionnement triphasé, il faut au moins 3 unités.

La taille maximale du système pris en charge est de 3 unités au total, avec une seule unité sur chaque phase.

Elles doivent être raccordées les unes aux autres par des connexions VE.Can, avec une terminaison VE.Can au début et à la fin du bus.

Une fois les unités raccordées à la batterie et via VE.Can, elles devront être configurées.

Les configurations en triangle ne sont pas prises en charge

Pour les unités en configuration triphasée : Nos produits ont été conçus pour une configuration triphasée de type étoile (Y). Dans une configuration en étoile, tous les neutres sont connectés, ce que l’on appelle : « neutre distribué ».

Nous ne prenons pas en charge la configuration en triangle (Δ). Une configuration en triangle n’a pas de neutre distribué et certaines fonctions du convertisseur ne fonctionneront pas comme prévu.

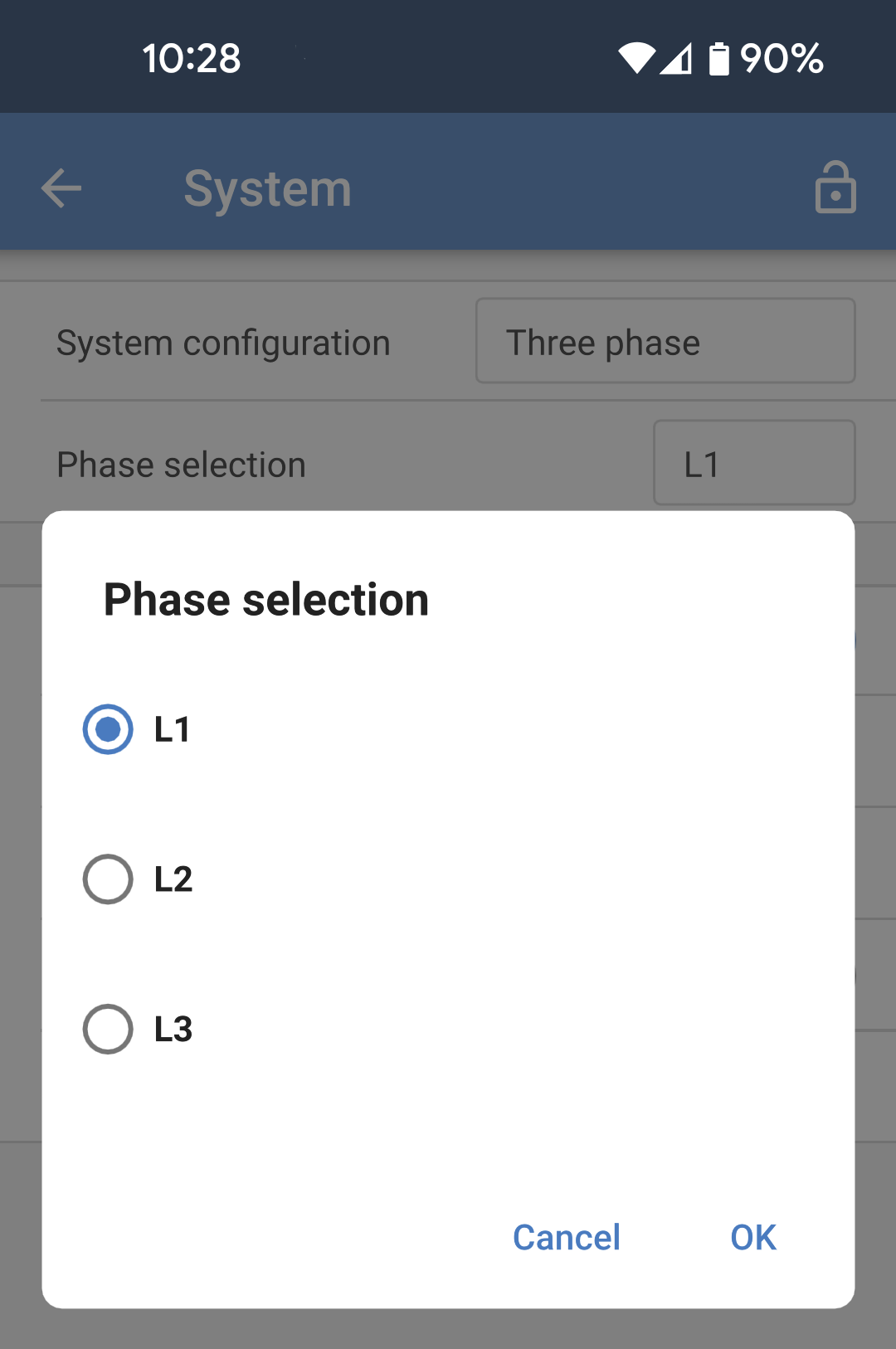

Pour configurer un système triphasé, le Multi RS Solar doit être correctement installé et fonctionner avec la version 1.13 du micrologiciel ou une version ultérieure.

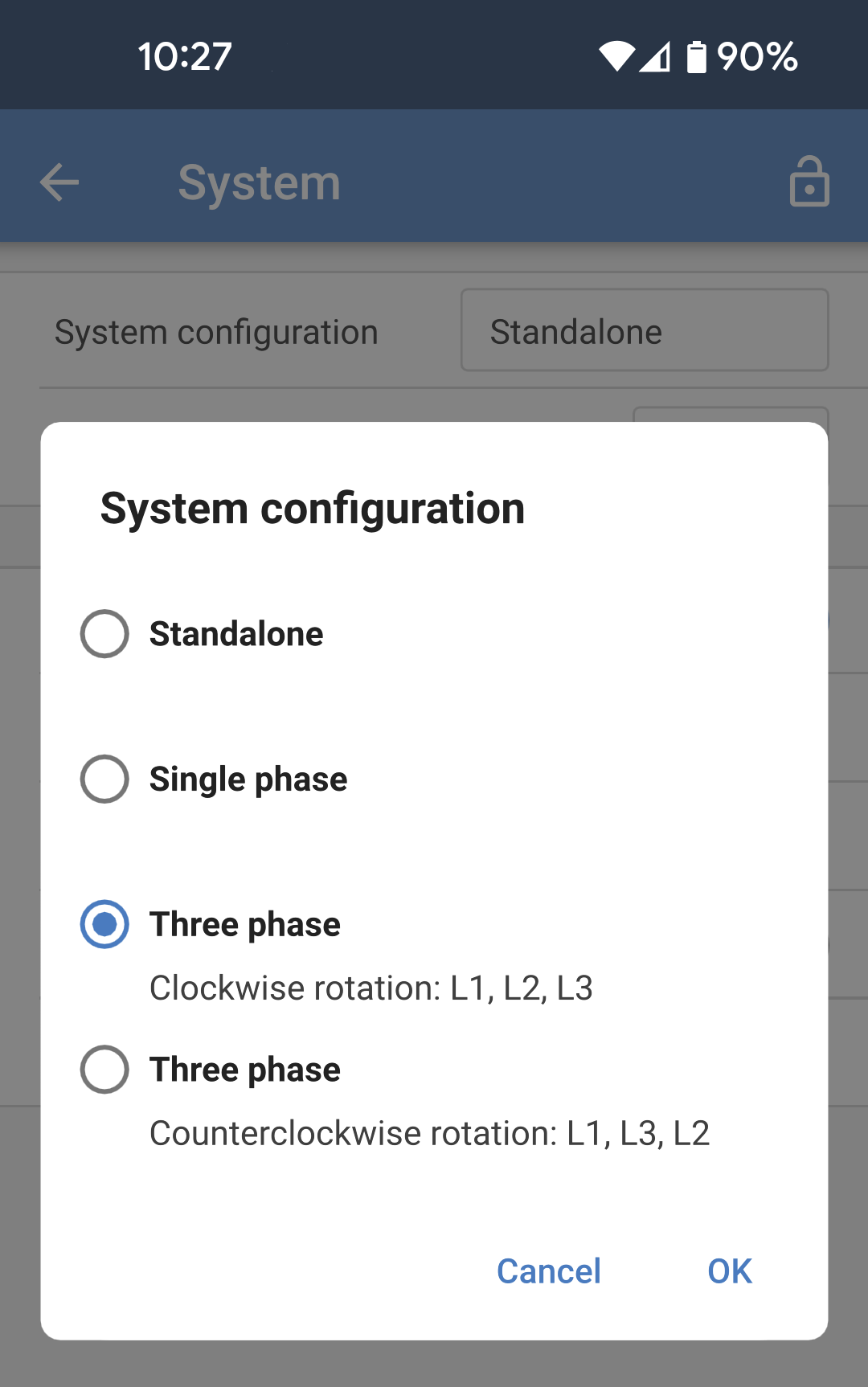

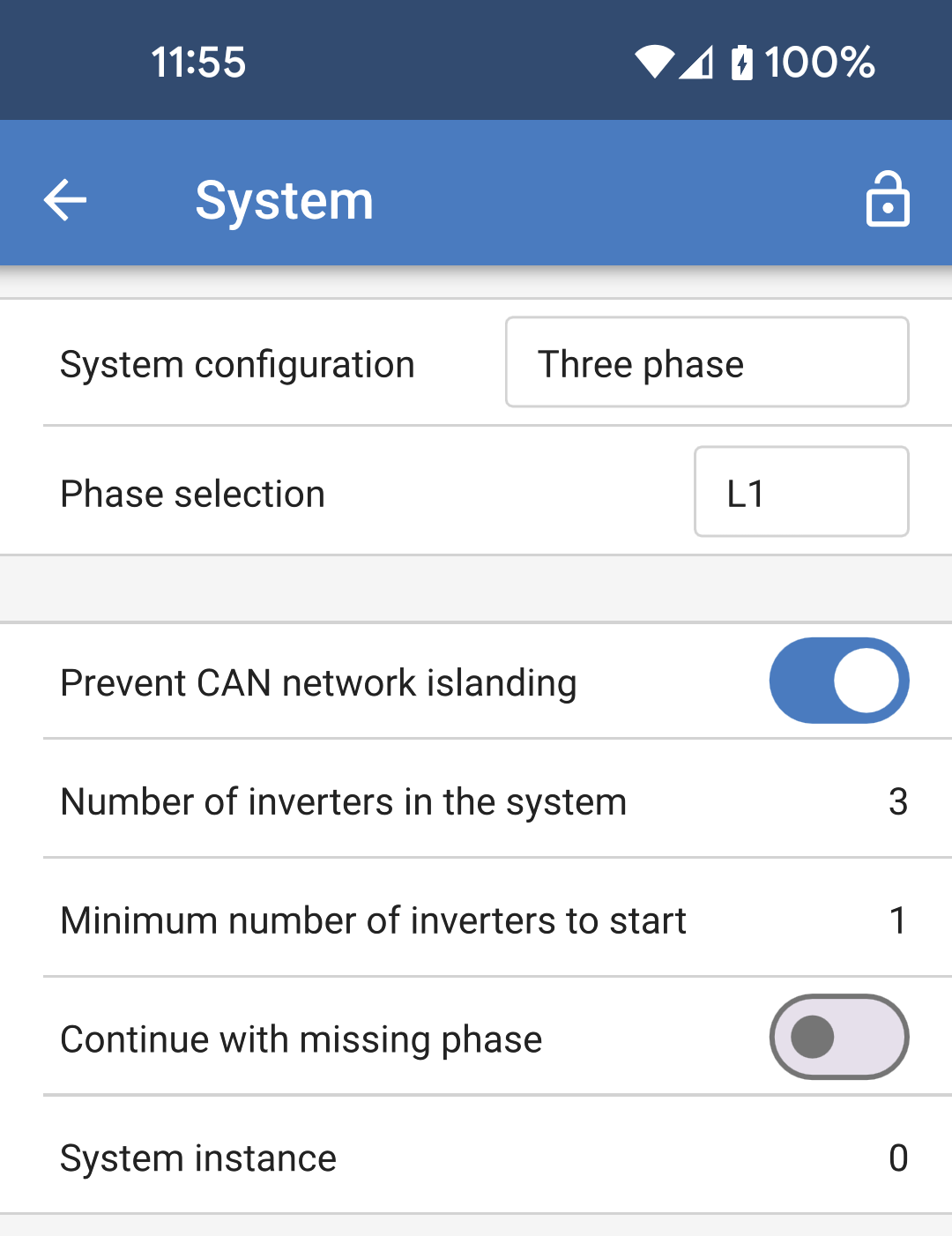

La configuration d’un système triphasé ou monophasé s’effectue dans VictronConnect, dans le menu Système.

Le réglage par défaut de la configuration du système est « Autonome ». Appuyez sur la case pour faire apparaître un menu contextuel où vous pouvez sélectionner « Triphasé ». Deux options triphasées sont disponibles : sens horaire ou antihoraire, en fonction de la rotation des phases sur le site d’installation. Appliquez les mêmes paramètres à chaque unité individuellement.

Sélectionnez la phase correcte pour chaque unité. Il ne peut y avoir qu’une unité par phase. effectuez ce réglage pour chaque unité individuelle. Étiquetez physiquement chaque unité et donnez-lui un nom personnalisé correspondant dans les paramètres d’informations produit.

Instance de système : Les unités ayant le même numéro d’instance fonctionnent ensemble du côté CA. La modification du paramètre Instance de système permet à plusieurs groupes de convertisseurs d’être sur le même bus VE.Can, mais non synchronisés, et segmentés en différentes sorties CA, sans interférence. Continuez avec les mêmes paramètres de programmation sur le reste des unités. Synchronisation des paramètres système : Cette option permet de synchroniser certains paramètres entre les unités du système. Pour en savoir plus, cliquez ici. Empêcher l’îlotage du réseau CAN : ce paramètre détermine ce que fait le système en cas de rupture de la connexion CAN entre les unités RS et active le paramètre « Nombre de convertisseurs dans le système » ci-dessous. Cette option est activée par défaut. Si trois unités RS sont configurées en triphasé, chaque unité individuelle ne continuera à fonctionner que si elle voit au moins une autre unité. Cette fonction n’est pertinente qu’en combinaison avec la fonction « Continuer avec une phase manquante ». Nombre de convertisseurs dans le système : Saisissez le nombre total d’unités RS installées dans le système. Ce nombre doit être fixé à 3 pour un système RS triphasé. Si une connexion CAN est interrompue entre deux unités, le réseau est divisé en segments. Ce paramètre est utilisé pour déterminer le plus grand et arrêter le plus petit segment afin d’éviter qu’ils ne continuent à fonctionner seuls et de manière non synchronisée. Notez que le fait de désactiver l’option « Continuer avec une phase manquante » annule ce comportement de manière à ce qu’il garantisse toujours que les trois phases doivent être alimentées à tout moment, de sorte qu’une connexion CAN interrompue dans un système triphasé entraîne l’arrêt de toutes les unités. Nombre minimum de convertisseurs au démarrage : choisissez le nombre minimum de convertisseurs devant être présents par phase lors du démarrage du système. Si une connexion CAN est interrompue entre deux unités, le réseau est divisé en segments. Ce paramètre est utilisé pour déterminer le plus grand et arrêter le plus petit segment afin d’éviter qu’ils ne continuent à fonctionner seuls et de manière non synchronisée. La valeur 3 signifie que les 3 unités d’un système Multi RS triphasé doivent être présentes pour démarrer. Si l’option « Continuer avec une phase manquante » est activée, une fois le système opérationnel, il ne s’arrêtera pas si le nombre de convertisseurs fonctionnant par phase est inférieur à ce chiffre (à condition que les convertisseurs restants puissent alimenter le consommateur). Continuer avec une phase manquante : Il est possible de configurer le système de sorte que si une unité est hors ligne (par exemple parce qu’elle est physiquement éteinte ou en raison d’une mise à jour du micrologiciel dans le cas où il n’y a pas de connexion au réseau pour permettre le pass-through), les autres unités pourront continuer à fonctionner et à fournir une alimentation de sortie CA à leurs phases respectives. Par défaut, la fonction « Continuer avec une phase manquante » est désactivée. La mise hors tension d’une unité à l’aide de l’interrupteur physique entraînera l’arrêt de cette unité. Si l’unité est l’une des trois unités qui sont en triphasé, les autres s’éteindront également. Si l’option « Continuer avec une phase manquante » est activée et que le nombre minimum d’unités est suffisant, la sortie vers les autres phases se poursuivra même si le nombre de phases est inférieur à celui qui a été configuré. L’option « Continuer avec une phase manquante » ne doit PAS être activée s’il y a des consommateurs triphasés spécifiques connectés qui nécessitent les trois phases synchronisées pour fonctionner (comme un moteur électrique triphasé). Dans ce cas, conservez le réglage par défaut « désactivé » pour l’option « Continuer avec une phase manquante ». Attention Si vous tentez de faire fonctionner un consommateur triphasé avec seulement deux phases, vous risquez d’endommager votre appareil. Attention Si vous avez configuré le système pour qu’il continue à fonctionner avec une phase manquante et qu’il y a un problème avec les communications VE.Can entre les unités (comme un fil endommagé), les unités continueront à fonctionner, mais ne synchroniseront pas leurs formes d’onde de sortie. Commuter les phases en tant que groupe : La désactivation de cette option permet au système de continuer à fonctionner même si une ou deux phases de l’entrée CA sont absentes. Le système continuera à produire une sortie triphasée à partir des bornes CA-Out. Cette option peut également être utilisée si une sortie triphasée est requise, mais qu’une seule phase est disponible depuis le réseau ou le générateur.

Note sur la redondance et la sortie continue pendant les mises à jour du micrologiciel

Un système triphasé peut être mis à jour sans perte de puissance sur la sortie CA.

Assurez-vous qu’une entrée CA stable est disponible au moment de lancer la mise à jour. L’unité en cours de mise à jour passera alors en mode pass-through CA.

Le mécanisme de synchronisation CA utilisé pour le fonctionnement en triphasé intègre une version de « protocole ».

Les unités peuvent fonctionner ensemble même avec des versions de micrologiciel différentes, à condition qu’elles utilisent la même version de protocole.

Cela permet une alimentation continue et ininterrompue même lors de la mise à jour du micrologiciel, car les unités seront mises à jour une par une, tandis que les autres continueront à se synchroniser et à assurer une sortie CA stable.

Si Victron doit changer le numéro de version du protocole, cela sera clairement indiqué dans le journal des modifications du micrologiciel. Lisez-le toujours avant de procéder à la mise à jour.

Si plusieurs versions de protocole fonctionnent sur le même bus VE.Can, toutes les unités indiqueront l’erreur #71 jusqu’à ce qu’elles soient tous mises à jour à la même version.

Problèmes connus
