Cerbo GX Manual

Ligar um inversor PV a um dispositivo GX permite monitorizar em tempo real a produção e a distribuição de energia. Isto proporciona aos utilizadores informação sobre o saldo de potência e o fluxo de energia real no sistema.

Nota: Estas medições têm como finalidade exclusiva a monitorização e não são necessárias para o desempenho e o funcionamento do sistema.

Limitação do inversor PV

Para além da monitorização, determinados modelos de inversor PV e marcas podem ser limitados pelo dispositivo GX, o que significa que a potência de saída pode ser reduzida ativamente, quando for necessário.

Isto ocorre em sistemas que usam a função de Injeção Zero ESS ou Injeção Limitada.

Ligações diretas

Com um medidor

Nos inversores PV que não podem ser conectados por interface digital, é possível usar um medidor:

Um GPS USB pode ser utilizado para permitir a localização remota de veículos ou embarcações através do Portal VRM.

Isto permite:

Apesar de a Victron não proporcionar módulos USB GPS, Cerbo GX é compatível com a maior parte dos recetores GPS de terceiros que utilizam o conjunto de comandos NMEA 0183 (a 4800 Bd ou 38 400 Bd). Ligue simplesmente a unidade de GPS numa porta USB; será reconhecida automaticamente após um breve atraso.

Modelos USB GPS testados

Em vez de recetores USB GPS, é possível utilizar um GPS NMEA 2000 na localização remota de veículos ou embarcações no Portal VRM.

Requisitos de compatibilidade do GPS NMEA 2000

Para funcionar com os dispositivos Victron GX, o emissor GPS NMEA 2000 de terceiros deve cumprir os seguintes critérios:

A maior parte das unidades GPS compatíveis com NMEA 2000 deve funcionar corretamente.

Modelo testado e confirmado:

Ligação física a um dispositivo GX

O dispositivo GX e a rede NMEA 2000 utilizam diferentes conectores. Há duas opções disponíveis:

Antes de efetuar a ligação, consulte sempre as fichas de dados de todos os sistemas NMEA 2000 no sistema.

Se for necessária uma tensão de rede inferior:

A porta VE.Can no dispositivo GX não precisa de alimentação externa para funcionar.

Os dispositivos GX podem apresentar dados de emissores de depósito de NMEA 2000 de terceiros compatíveis.

Requisitos de compatibilidade

Compatibilidade de configuração

Alguns emissores permitem configurar a capacidade e o tipo de fluido diretamente através do menu de dispositivo GX.

Por exemplo, isto funciona com o Maretron TLA100 e pode ser possível noutras marcas. Deve ser testado durante a configuração.

Emissores de depósito compatíveis com NMEA 2000 testados

A maior parte dos emissores do depósito de NMEA 2000 também devem funcionar. Se utilizar algum que não esteja listado aqui, informe-nos através de Comunidade → Modificações.

Ligação a um dispositivo GX

Como as redes VE.Can e NMEA 2000 utilizam diferentes conectores, estão disponíveis duas opções:

Para ligar um sensor Bluetooth como os da Mopeka, Ruuvi ou Safiery, o dispositivo GX deve ser compatível com Bluetooth:

Os adaptadores Bluetooth USB que foram testados e que funcionam:

Uma lista com mais adaptadores que atualmente estão a ser testados ou de não funcionamento conhecido está disponível na Comunidade Victron.

Os sensores Mopeka proporcionam uma medição ultrassónica dos níveis de líquido em depósitos pressurizados e não pressurizados. Consoante o modelo, o sensor é instalado no fundo ou no topo do depósito. Os dados como o nível de líquido, a temperatura e a tensão da bateria do sensor são transmitidos ao dispositivo GX através de Bluetooth de Baixa Energia (BLE).

Para ligar o sensor ao dispositivo GX através de Bluetooth, este deve dispor da funcionalidade Bluetooth. Para mais informação sobre os requisitos Bluetooth, as limitações e os adaptadores de USB Bluetooth compatíveis, consulte a secção Requisitos de conectividade Bluetooth.

Sensores Mopeka compatíveis

6.8.1. Instalação

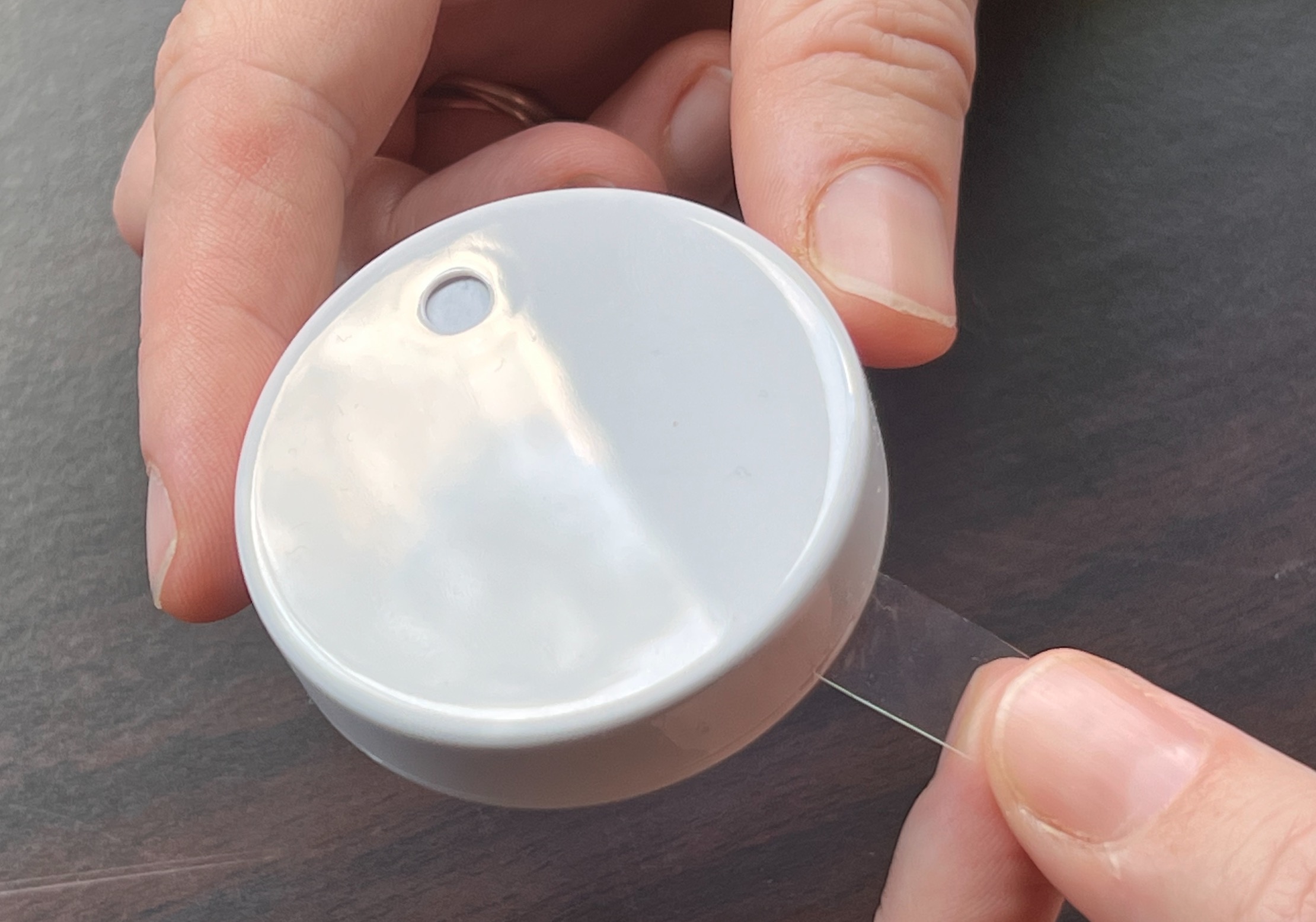

A instalação do sensor Mopeka é muito simples. Primeiro, instale fisicamente o sensor de acordo com as instruções de instalação da Mopeka e efetue a configuração através da aplicação Mopeka Tank (disponível no Google Play e na Apple App Store). Depois prossiga a configuração no dispositivo GX, conforme descrito abaixo:

Certifique-se de que o Bluetooth está ativado no menu de sensores de Bluetooth (ativado por predefinição). No dispositivo GX, aceda a Definições → E/S → Sensores Bluetooth. Mova o cursor Ativar para a direita para ativar os sensores Bluetooth. Para encontrar o seu sensor Mopeka, desloque-se para baixo. Mova o cursor correspondente para a direita para o ativar. O sensor deve aparecer agora na lista de Dispositivos. Repita os passos 1 a 5 para cada sensor adicional.

6.8.2. Configuração

1. Aceda ao menu da lista de Dispositivos.

2. Desloque-se e selecione o sensor pretendido.

3. Clique ou toque no sensor selecionado para abrir o menu de visão geral.

4. Toque ou clique no sensor para abrir a sua visão geral.

5. No menu de Configuração pode:

   • Ajustar a capacidade do depósito

   • Selecionar o tipo de líquido e a unidade de volume

   • Definir os valores de calibração para níveis de depósito vazios e cheios

   • Ver a leitura do sensor de corrente e o nível da bateria

6. Quando a configuração estiver completa, volte ao menu de visão geral do Sensor.

7. Toque ou clique em Dispositivo para abrir o menu de definições do dispositivo.

8. No menu Dispositivo pode atribuir um nome personalizado ao sensor e ler informações como o tipo de ligação, a ID do produto e a instância VRM.

   Repita os passos de 1 a 8 para cada sensor adicional.

6.8.3. Monitorização do nível do depósito

Os níveis dos depósitos podem ser monitorizados em vários locais no ambiente GX:

• Lista de Dispositivos do dispositivo GX

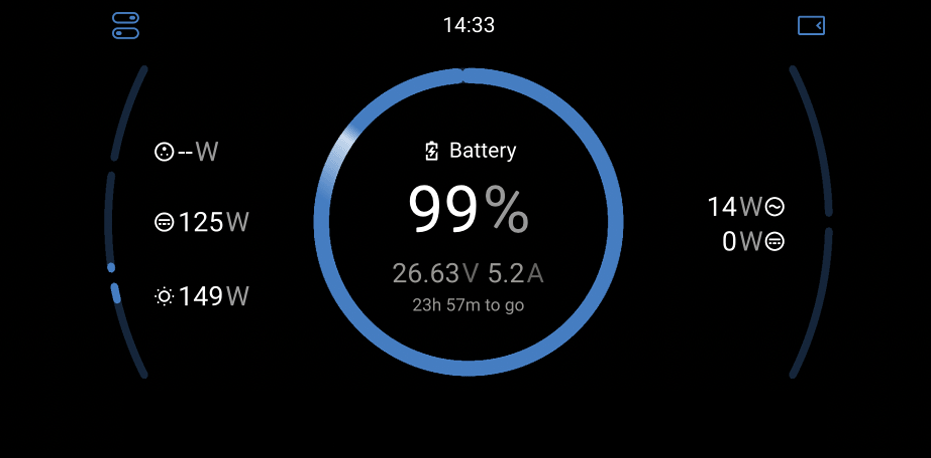

• Resumo gráfico do dispositivo GX

• Painel de instrumentos VRM

• Widgets do menu avançado VRM

• Widgets da aplicação VRM

O Safiery Star-Tank é um sensor de nível do depósito com base em radar, concebido para uma montagem superior. Pode ser instalado em depósitos não metálicos com um adesivo ou montado com o padrão de cinco parafusos SAE normal. O sensor comunica diretamente com um dispositivo GX através de Bluetooth de Baixa Energia (BLE). É alimentado por uma pilha de botão CR2744, com uma vida útil prevista de até cinco anos.

Para obter instruções detalhadas do produto e da montagem, consulte o manual Star-Tank disponível napágina de produto Star-Tank.

Para ligar o sensor ao dispositivo GX através de Bluetooth, este deve dispor da funcionalidade Bluetooth. Para mais informação sobre os requisitos Bluetooth, as limitações e os adaptadores de USB Bluetooth compatíveis, consulte a secção Requisitos de conectividade Bluetooth.

6.9.1. Instalação

Instalar o sensor Star-Tank é muito simples. Primeiro, siga as instruções de instalação Star-Tank e configure o sensor. Depois de fazer isto, continue com os passos abaixo para concluir a configuração do dispositivo GX.

Certifique-se de que o Bluetooth está ativado no menu de sensores do Bluetooth (ativado por predefinição). Vá a Definições → I/O → menu dos sensores do Bluetooth. Mova o deslizador de ativação para a direita para ativar os sensores do Bluetooth. Para encontrar o seu sensor Star-Tank, desloque-se para baixo até o visualizar. Para ativar o sensor, mova o deslizador para a direita. Agora deve aparecer na Lista de dispositivos. Repita os passos 1..5 para mais do que um sensor.

6.9.2. Configuração

Aceda ao menu da lista de Dispositivos. Navegue e selecione o sensor adequado. Clique ou toque no sensor selecionado para abrir o menu de visão geral. Clique ou toque em Configuração para aceder ao menu Configuração do sensor. No menu de Configuração pode alterar a capacidade do depósito, selecionar o tipo de líquido e a unidade de volume, configurar os valores de calibração para os níveis de depósito vazio e cheio e ler o valor atual do sensor com o nível de bateria. Quando concluir a configuração, volte ao menu de visão geral do Sensor. Clique ou toque em Dispositivo para abrir o menu de definições do dispositivo. No menu Dispositivo pode atribuir um nome personalizado ao sensor e ler mais informações do dispositivo, como o tipo de ligação, a ID do produto e a instância VRM. Repita os passos de 1 a 8 se quiser configurar mais sensores.

6.9.3. Monitorização do nível do depósito

Os níveis dos depósitos podem ser vistos em vários locais no ambiente GX:

Lista de Dispositivos no dispositivo GX Página de níveis no dispositivo GX Painel de instrumentos VRM Widgets do menu avançado VRM Widgets da aplicação VRM

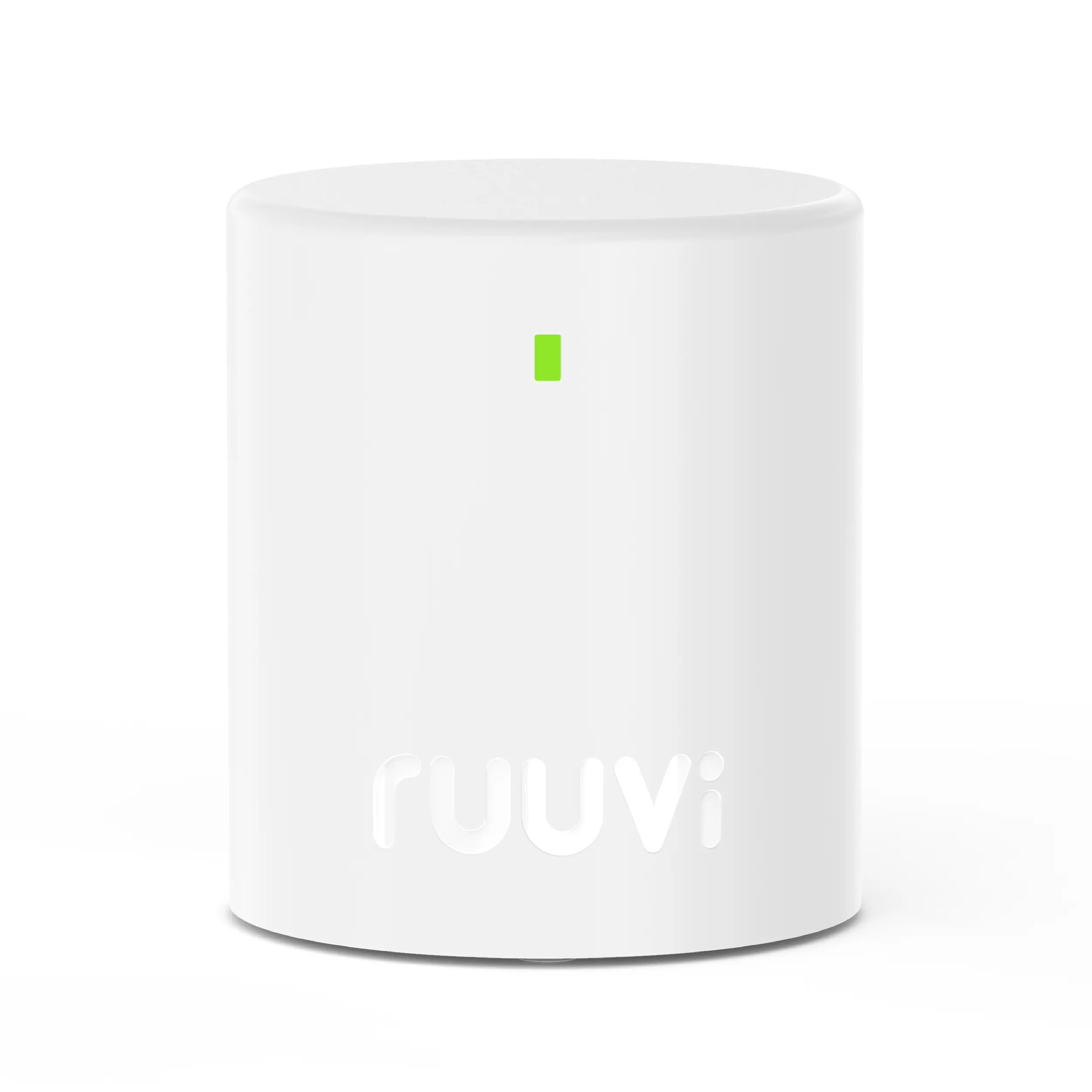

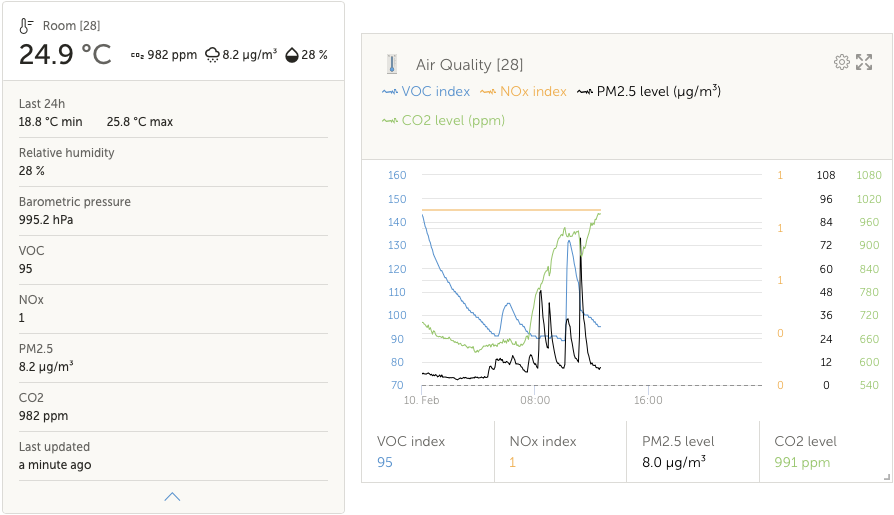

Os sensores Ruuvi transmitem a temperatura, a humidade e a pressão atmosférica sem fios para o dispositivo GX através de Bluetooth.

Para ligar o sensor ao dispositivo GX através de Bluetooth, este deve dispor da funcionalidade Bluetooth. Para mais informação sobre os requisitos Bluetooth, as limitações e os adaptadores de USB Bluetooth compatíveis, consulte a secção Requisitos de conectividade Bluetooth.

Procedimento de instalação Certifique-se de que o Bluetooth está ativado no menu respetivo (ativado por predefinição). Para fazer isto, aceda a Definições → E/S → Sensores Bluetooth e clique em «Ativar» para ativar os sensores de temperatura por Bluetooth. O submenu dos adaptadores Bluetooth visualiza uma lista dos adaptadores Bluetooth disponíveis. A opção «Leitura contínua» permite uma análise constante dos novos sensores Bluetooth. No entanto, tenha em conta que esta opção pode afetar o desempenho de WiFi do dispositivo GX. Ative apenas se precisar de procurar novos sensores Bluetooth; caso contrário, o melhor é deixar como desativado. O sensor vai ser apresentado no menu como «Ruuvi ####», com uma ID de dispositivo hexadecimal de quatro dígitos. Ative o sensor Ruuvi específico. Todos os sensores instalados e ativados previamente serão apresentados com os nomes eventualmente definidos pelo utilizador. O sensor deve ser visível na lista de Dispositivos; por defeito, está rotulada como «RuuviTag». No menu de configuração do sensor de temperatura também pode configurar o tipo (a escolher entre Bateria, Frigorífico e Genérico). O menu Dispositivo permite atribuir um nome personalizado ao sensor e proporcionar mais informações, como o tipo de ligação, a ID do produto e a instância VRM. Duração e estado da bateria para sensores Ruuvi: Os sensores Ruuvi usam uma pilha de botão de lítio CR2477 3V substituível, com uma duração normal superior a 12 meses, dependendo da temperatura ambiente. Informações sobre a bateria: A tensão e o estado da bateria interna são visualizados no menu do sensor. Indicadores de estado da bateria: Estado de OK: Tensão da bateria ≥ 2,50 V Estado da bateria fraca do sensor: Tensão da bateria ≤ 2,50 V Advertência de bateria fraca: Aparece uma advertência de bateria fraca na Consola Remota. Se o dispositivo GX comunicar com o VRM, a advertência também aparece aqui. O limiar de advertência depende da temperatura: Menos de 20 ºC: O limiar é de 2,0 V. De -20 ºC a 0 ºC: O limiar é de 2,3 V. Mais de 20 ºC: O limiar é de 2,5 V. É possível atualizar o firmware do Ruuvi com a sua aplicação de telemóvel específica, embora isto apenas seja necessário se estiver a ter problemas.

A IMT Technology GmbH oferece uma seleção de sensores da radiação de silício digitais na série Si-RS485, sendo todos compatíveis com os dispositivos GX.

Compatibilidade

Funcionamento

Ligações dos cabos

O esquema no guia de instalação abaixo ilustra a configuração da cablagem numa instalação comum.

Conexões de cabo

Notas de Instalação

Para assegurar a integridade do sinal e um funcionamento sólido, certifique-se particularmente de que:

O sensor de irradiância solar da série IMT Si-RS485TC dispõe de isolamento galvânico interno (até 1000 V) entre a fonte de alimentação e os circuitos Modbus RS485, tornando a interface RS485 para USB não isolada da Victron adequada para a maioria das instalações.

No entanto, se preferir uma interface RS485 para USB isolada, o único dispositivo compatível é o USB485-STIXL da Hjelmslund Electronics (os outros não serão reconhecidos pelo dispositivo GX).

Múltiplos Sensores

Configuração

Normalmente, não é necessária uma configuração especial nem adicional - a predefinição «conforme enviado» é compatível para a comunicação com um dispositivo Victron GX.

No entanto, se o sensor de irradiância solar da série IMT Si-RS485 tiver sido utilizado previamente noutro sistema ou se as definições tiverem sido alteradas por qualquer motivo, é necessário repor a predefinição antes uma utilização adicional.

Para analisar a configuração, transfira o IMT 'Si-MODBUS-Configurador na secção de transferências do software. Siga as instruções no manual do Si-Modbus-Configurador (a transferir na mesma ligação para verificar ou atualizar as seguintes definições:

Para mais assistência na configuração dos sensores de irradiância da série IMT Si-RS485, contacte a IMT Technology diretamente.

Interface do Utilizador - Dispositivo GX

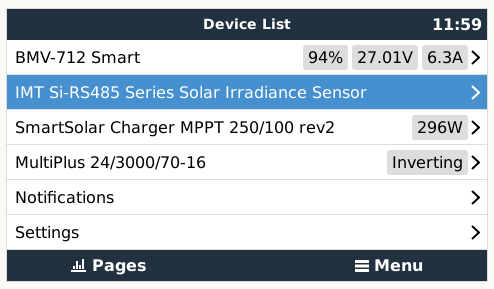

Quando o dispositivo GX Victron estiver ligado e a receber alimentação, o sensor de irradiância IMT Si-RS485 será detetado automaticamente em poucos minutos e surgirá no menu «Lista de Dispositivos».

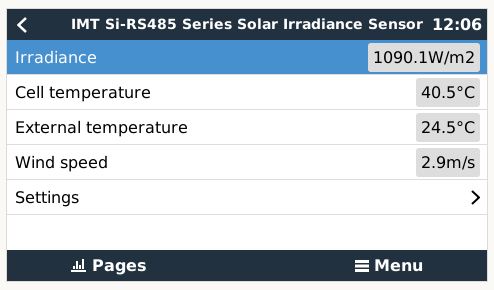

Todos os parâmetros disponíveis serão visualizados automaticamente (dependendo dos sensores conectados) e atualizados em tempo real no menu «Sensor de Irradiância Solar da Série IMT Si-RS485».

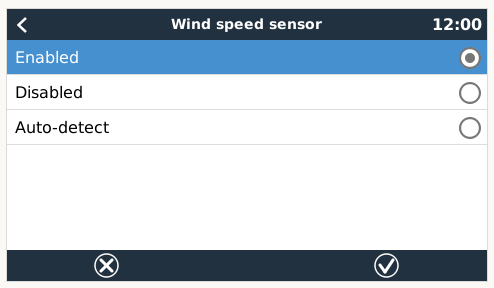

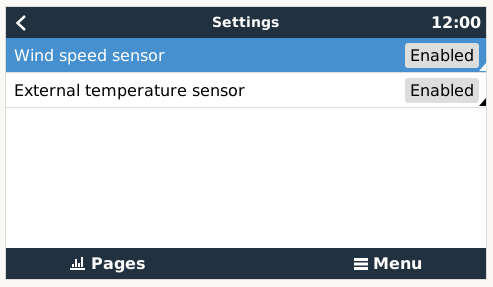

No submenu «Definições», pode ativar ou desativar manualmente todos os sensores externos adicionais ou opcionais ligados aos sensor de irradiância da série IMT Si-RS485.

Visualização de Dados - VRM

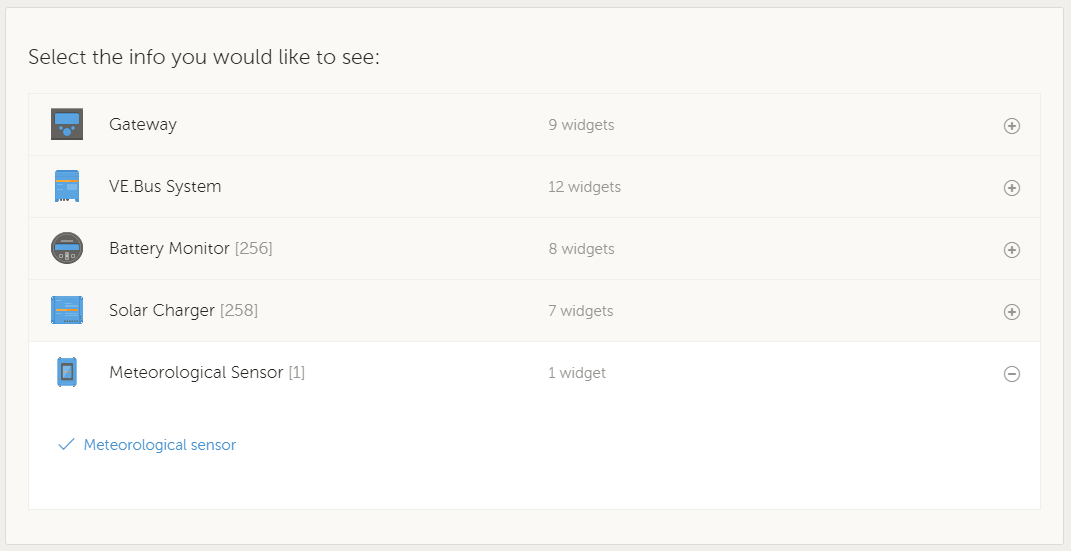

Para visualizar os dados históricos registados no portal VRM, deve expandir a lista de widgets «Sensor Meteorológico» e selecionar o widget «Sensor Meteorológico».

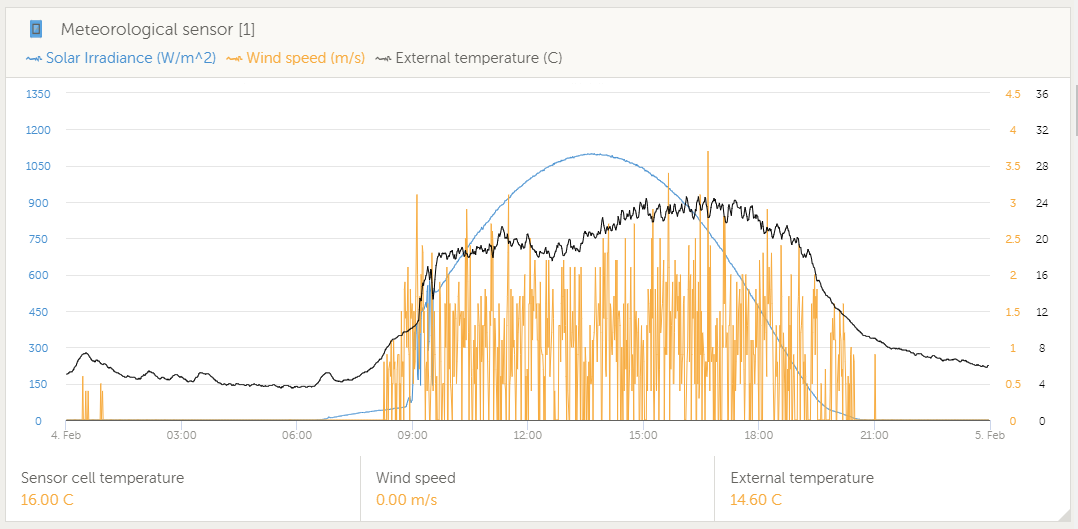

Os dados de todos os sensores disponíveis serão visualizados automaticamente no gráfico. Pode ativar ou desativar os sensores ou parâmetros individuais ao clicar nos nomes na legenda.

O dispositivo GX pode ler os dados de tensão, corrente e temperatura de alternadores genéricos quando for ligado a sensores NMEA 2000 CC de terceiros.

Nota: Estes dados são utilizados apenas para visualização. Não são utilizados para os cálculos do sistema, nem para funções de controlo.

Requisitos do sensor NMEA 2000

Para assegurar a compatibilidade, o sensor NMEA 2000 CDC de terceiros deve cumprir os seguintes requisitos:

A maior parte dos NMEA 2000 CC deve ser compatível.

Dispositivos de compatibilidade confirmada

Ligação física a um dispositivo GX

As redes NMEA 2000 e os dispositivos GX utilizam diferentes conectores. Estão disponíveis duas soluções de adaptador:

6.12.1. Compatibilidade do regulador do alternador WS500 Wakespeed

Introdução

O WS500 é um regulador de alternador inteligente externo com CAN-bus e comunicação NMEA 2000, concebido principalmente para aplicações marinhas e de veículos de lazer. Quando está ligado a um dispositivo GX, o Wakespeed WS500 permite monitorizar o desempenho do alternador o controlo com base em DVCC.

Requisitos

Os requisitos necessários para integrar o WS500 são:

1. Firmware VenusOS v2.90 ou superior instalado no seu dispositivo GX

2. Firmware Wakespeed WS500 2.5.0 ou superior instalado no controlador WS500

3. O WS500 tem de ser ligado à porta VE.Can do dispositivo GX. Não é possível efetuar a monitorização através da porta BMS-Can (p. ex., num Cerbo GX)

Requisitos para o controlo DVCC

1. Firmware VenusOS v3.30 ou superior instalado no seu dispositivo GX

2. Firmware Wakespeed WS500 2.5.2 ou superior instalado no controlador WS500

3. O shunt da corrente fornecido pela Wakespeed deve ser instalado no alternador

4. O WS500 deve ser configurado com «Shunt em alternador» ativado em (aplicação Wakespeed: Systemtab no ecrã Configuração)

5. Defina a Capacidade do alternador em A no separador Alternador

6. A Assistência NMEA 2000 (Sistema > Modo especialista) deve estar ativada

Ligar o WS500 à VE.Can

O WS500 e o VE.Can utilizam conectores RJ45 para a comunicação CAN, mas com pinagens diferentes. Um cabo de rede UTP comum (reto) não vai funcionar. É necessário um cabo cruzado personalizado.

Consulte no diagrama seguinte os detalhes da pinagem:

Mapeamento dos pinos CAN:

• VE.Can: pino 7 = CAN-H, pino 8 = CAN-L

• WS500: pino 1 = CAN-H, pino 2 = CAN-L

Requisitos de cablagem:

• Pino 1 (WS500) → Pino 7 (VE.Can)

• Pino 2 (WS500) → Pino 8 (VE.Can)

Ligue a extremidade com o pino 7/8 à porta VE.Can no dispositivo GX. A outra extremidade (pino 1/2) liga-se ao WS500. Ambas as extremidades devem dispor de terminadores.

As cores dos cabos não são importantes se fizer o cabo cruzado. A Wakespeed também oferece um cabo prefabricado com uma ficha RJ45 azul: esta extremidade deve ser ligada à porta VE.Can.

Nota

Tenha em conta que os terminais negros fornecidos pela Wakespeed e os terminais azuis fornecidos pela Victron não são intercambiáveis. Portanto, insira o terminal Victron no lado Victron da rede e insira o terminal Wakespeed no Wakespeed.

Exemplo de cablagem

O exemplo abaixo mostra uma vista geral da cablagem recomendada com base numa instalação com um Lynx Smart BMS, distribuidores Lynx e um Cerbo GX.

A colocação correta da derivação «shunt» do alternador (não confundir com a derivação «shunt» do BMV ou do SmartShunt é importante para a ligação apropriada do fio sensor de corrente.

Para obter a cablagem completa entre o WS500 e o alternador, consulte os manuais do WS500 e do alternador.

«Interface» do utilizador do dispositivo GX para WS500

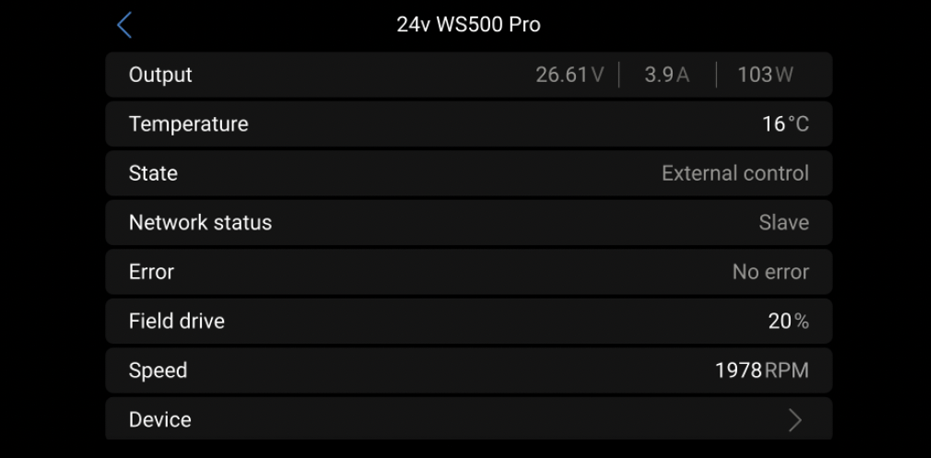

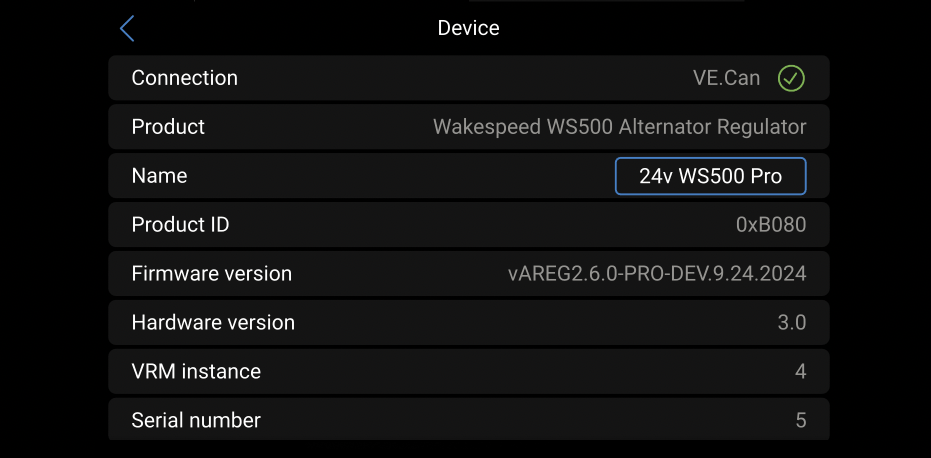

Quando estiver ligado, o WS500 surge na Lista de Dispositivos do dispositivo GX.

O menu WS500 proporciona as seguintes informações e dados:

Saída: tensão, corrente e potência, conforme comunicado pelo regulador do alternador Temperatura: a temperatura do alternador medida pelo sensor de temperatura WS500 Estado: o estado de carregamento do WS500 Desligado: não está a carregar Carga inicial / Absorção / Flutuação: WS500 ativo a utilizar o seu próprio algoritmo Controlo Externo: a carregar controlado por um BMS (p. ex., Lynx Smart BMS) Estado da rede: Autónomo: a funcionar de forma independente Mestre do grupo: a dar objetivos de carga para outras unidades WS500 Escravo: a receber instruções de carregamento de outro dispositivo, como um WS500 ou um BMS Erro: Apresenta o estado de erro atual Consulte o Guia de comunicações e configuração Wakespeed para os códigos de erro Consulte no apêndice o erro #91 e o #92 Controlo de campo: Percentagem da saída no controlo de campo para o alternador Velocidade: Rpm do alternador, derivado do sinal do estator. Se estiver incorreto, pode ser ajustado definindo a opção Polos Alt na linha de configuração do Wakespeed SCT Velocidade do motor: Rpm do motor, obtido de: Calculado com base na velocidade do alternador e na relação Mot/Alt, conforme definido pela linha de configuração SCT NMEA 2000 (PGN127488) J1939 (PGN61444) Pode adicionar um nome personalizado ao WS500 através do menu Dispositivo. Isto atualiza a linha de configuração $SCN do regulador.

Dados WS500 no portal VRM

O Portal VRM consegue visualizar os dados do WS500 como a corrente, a tensão e a temperatura.

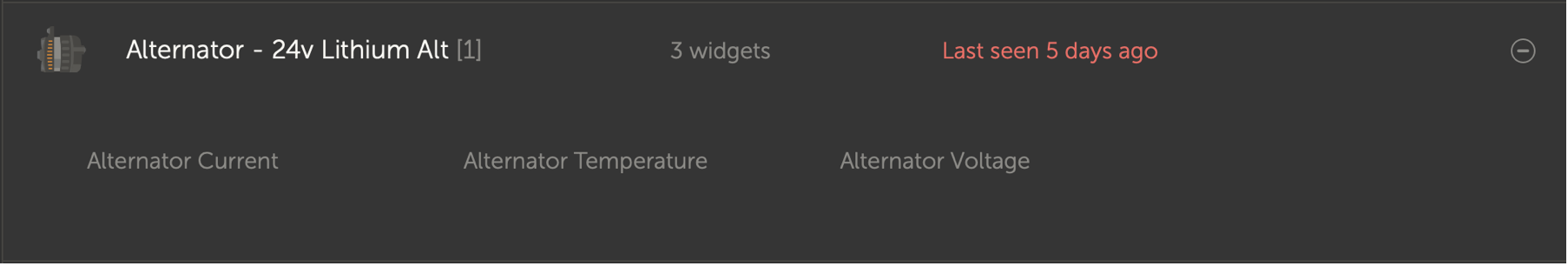

Atualmente estão disponíveis três «widgets» no VRM

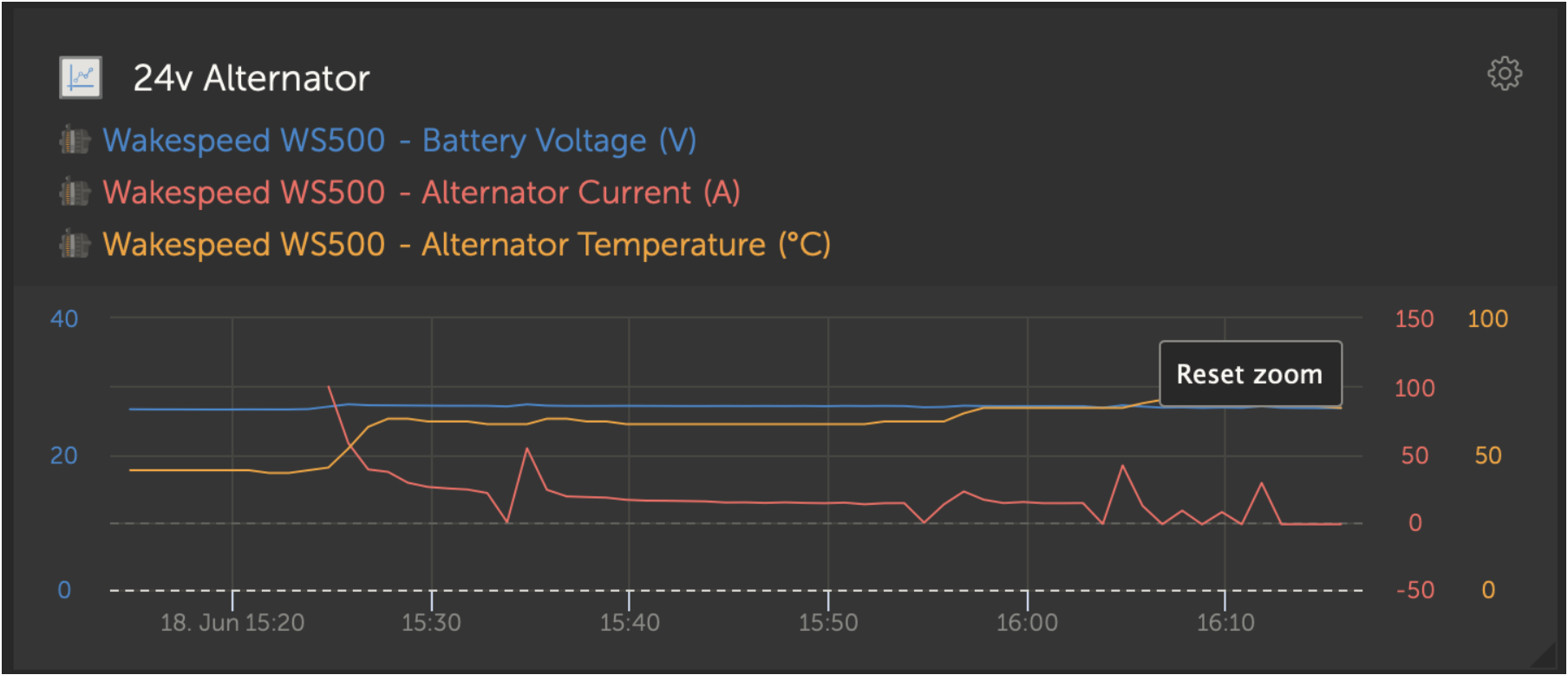

«Widget» personalizado VRM que mostra a tensão, a corrente e a temperatura do WS500

Resolução de problemas e perguntas frequentes

Para mais ajuda e resolução de problemas, contacte diretamente a assistência da Wakespeed.

Código de erro #91 e #92

Todos os códigos de erro WS500, conforme definido no Guia de configuração e comunicações Wakespeed, são comunicados pelo dispositivo GX.

Nos sistemas com BMS integrado, os seguintes erros são críticos enquanto os eventos estiverem ativos e exijam uma atenção imediata.

• #91: Lost connection with BMS

  O WS500 perdeu a comunicação com o BMS e passa para o modo inicial configurado. Quando a comunicação for restaurada com o BMS, este regressa ao seguimento dos objetivos de carga definidos pelo BMS.

• #92: ATC disabled through feature IN

  O BMS assinalou um evento de desconexão do carregamento através da função no cabo e o WS500 reverteu para um estado de desligado.

Os dados atuais e de energia não são visualizados no menu do dispositivo WS500

A ausência de dados de corrente e potência no menu de dispositivo WS500 não é uma avaria. Reflete a configuração do sistema e previsível em determinadas condições:

• Nenhum shunt do alternador instalado: O WS500 não consegue medir a corrente e a potência de saída do alternador sem um shunt.

• Shunt do alternador instalado, mas não configurado corretamente: Verifique a definição ShuntAtBat e a definição Ignorar Sensor com as ferramentas de configuração Wakespeed.

Nota sobre o shunt do alternador

Um shunt do alternador é um sensor de corrente instalado em série na saída do alternador. Liga-se diretamente ao WS500 e proporciona medição em tempo real da potência e corrente de saída do alternador.

• Opcional: Não é necessário para o funcionamento básico

• Obrigatório: Necessário para a compatibilidade DVCC

• Se nenhum shunt estiver instalado, o dispositivo GX ainda vai mostrar parâmetros como o controlo de campo (%) e a tensão de alternador, mas não a corrente ou a potência.

FAQ

P1: A corrente de saída do alternador (se for medida) é utilizada para mais alguma coisa do que as finalidades de visualização?

R1: Sim. A integração DVCC permite que o dispositivo GX controle a saída do WS500, distribuindo a corrente de carga entre o WS500 e, por exemplo, os MPPT e carregadores de bateria CC-CC.

P2: A corrente de saída da bateria pode ser lida através do CAN-bus por um Lynx Smart BMS ou outros monitores?

R2: Sim. Quando o shunt WS500 estiver configurado para medir a saída do alternador, a corrente pode ser lida no CAN-bus (p. ex., por um Lynx Smart BMS). O WS500 utiliza isto para evitar a sobrecarga, p. ex., se a bateria precisar de 100 A e o WS500 proporcionar 200 A, os 100 A adicionais são direcionados para cargas CC. Isto melhora a precisão do cálculo da carga.

P3: Existem recomendações de cablagem ao utilizar um Lynx Smart BMS ou Lynx BMS NG?

R3: Sim. Proporcionamos exemplos de sistema detalhados, incluindo:

• Uma configuração de catamarã com duas unidades WS500

• Um sistema com um segundo alternador controlado por um WS500

Estes exemplos podem ser utilizados como modelos e estão disponíveis na página de produto do Lynx Smart BMS.

P4: Se não for utilizado um Lynx Smart BMS, o que deve ser feito?

P4: A Wakespeed oferece um guia de início rápido que abrange a configuração e a cablagem de comutadores DIP.

Os esquemas de ligações adicionais estão incluídos no manual do produto WS500.

Nota: o shunt deve ser ligado à bateria e o WS500 configurado corretamente.
