9. Configuração
9.1. Estrutura do menu e parâmetros configuráveis
Depois de instalar e configurar a ligação de Internet (se for necessária), consulte o menu da parte superior à inferior para configurar o dispositivo GX, conforme necessário.
Item | Defeito | Descrição |
---|---|---|
Lista de dispositivos | ||
Vários | Vários | Contém uma lista de todos os dispositivos ligado ao dispositivo GX. A maior parte das entradas inclui submenus com informação adicional e opções de configuração para os respetivos dispositivos. |
Geral | ||
Nível de acesso | Utilizador e Utilizador e Instalador | Defina como “Utilizador” para evitar modificações acidentais e indesejadas da configuração. O instalador dispõe de privilégios adicionais e após alterar a predefinição requer uma senha. Esta está disponível no seu distribuidor. |
Perfil de segurança da rede | Segura | Segura = Proteção com senha e encriptação da comunicação de rede Fraca = Proteção com senha, mas sem encriptação de comunicação de rede Não segura = Sem proteção com senha e sem encriptação da comunicação de rede |
Assistência remota | Desativado | Ative para permitir que os técnicos da Victron acedam ao seu sistema em caso de problemas. |
Túnel de assistência remota | Offline | Mostra «Online» quando «Assistência remota» estiver ativado. |
IP e porta de assistência remota | [IP; porta] | Mostra o endereço de IP de assistência remota e a porta. |
Reiniciar | Reiniciar agora | Reinicia o dispositivo GX |
Alarme sonoro | Ativado | Quando ocorre um alarme no dispositivo GX ou num produto ligado, o dispositivo vai emitir um bipe, exceto se esta definição estiver definida como desativada. |
Modo de demonstração | Desativado | Ativa um modo de simulação para demonstrar o produto e as funções do sistema a clientes ou em exposições. Permite aos utilizadores explorar a interface sem alterar as definições reais. Nota: Ativar o modo de demonstração adiciona dispositivos simulados à instalação VRM. As demonstrações disponíveis incluem ESS, Embarcações e Autocaravanas. |
Ativar LED de estado | Ativado | Utilize esta opção para desativar os LED de estado. |
Firmware - Ler a descrição completa da função | ||
Versão de firmware | x.xx | Visualiza a versão do firmware instalado atualmente |
Data / hora de compilação | xxx | Indica o número da versão compilada. |
NotaPara a maioria das aplicações do sistema, recomendamos que mantenha as atualizações automáticas desativadas, bem como a predefinição de fábrica. Em alternativa, atualize o sistema numa altura conveniente; quando as pessoas estiverem na instalação e preparadas para retornar a um sistema anterior e/ou para resolver os eventuais problemas. | ||
Atualizações online: Atualização automática | Verificar apenas | Se estiver Ativado, o dispositivo GX comprovará no servidor se existe uma versão nova disponível. É possível definir como desativado ou atualização automática. |
Atualizações online: atualizar feed | Lançamento oficial | Utilize as definições por defeito exceto se quiser participar nas versões de teste. Os sistemas para utilizadores finais devem obviamente ser definidos como «Lançamento oficial». |
Atualizações online: Tipo de imagem | Normal | Escolha entre imagem Normal e Grande. A imagem grande adiciona Node-RED e a funcionalidade Signal K-Server à imagem. |
Atualizações online: Verificar as atualizações | Carregue para verificar | Carregue para verificar se está disponível uma nova atualização de firmware. |
Instalar firmware de SD/USB | Utilize este menu para instalar uma nova versão a partir de um cartão microSD ou pen USB. Introduza o cartão ou a pen com o ficheiro do novo firmware .swu. | |
Firmware em backup guardado | Com esta função, pode voltar à versão de firmware instalada anteriormente. | |
Data e Hora | ||
Data/Hora (UTC) | Automático da Internet | - |
Fuso horário | - | Selecione o fuso horário local na lista. |
Configuração do Sistema | ||
Nome de sistema | Automático | Selecionar o nome do sistema - predefinições ou definido pelo utilizador |
Entrada CA 1 | Gerador | Selecionar Não disponível, Energia de Gerador, Rede Elétrica ou Cais. É necessária uma configuração adicional para completar a instalação destas opções. |
Entrada CA 2 | Rede Elétrica | As mesmas opções que acima. |
Posição de cargas CA | Apenas saída CA | Opções:
|
Monitor para falha de rede | Desativado | Monitoriza a perda de entrada CA e emite um alarme em caso de deteção. O alarme é desativado quando a entrada CA for reconectada. |

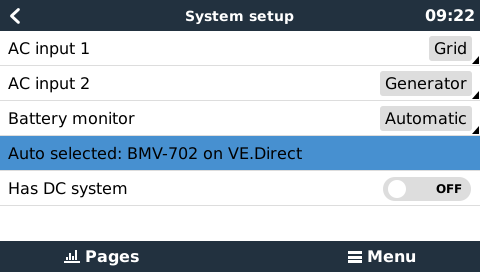

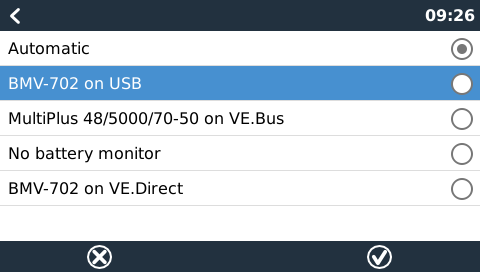

Monitor de bateria | Automático | Selecione a fonte de SoC. Esta função é útil quando existir mais de uma fonte da bateria. Opções: Automático, Sem Monitor de Bateria e Fontes de Monitor de Bateria disponíveis. Para obter mais detalhes, consulte Estado de carga da bateria (SoC) . |
Selecionado automaticamente | Mostra a fonte de SoC selecionada automaticamente quando o «Monitor de bateria» está definido como «Automático». | |
Tem sistema CC | Desativado | Ative para barcos, veículos e instalações com cargas e carregadores CC, para além dos carregadores Multi e MPPT. Isto não será aplicável à maior parte das instalações autónomas e qualquer discrepância entre a corrente CC medida pelo Multi e pelo BMV será atribuída a um «sistema CC». Isto pode ser ativado a partir de um alternador ou desativado de uma bomba, por exemplo. Um valor positivo indica o consumo. Um valor negativo indica o carregamento, por exemplo, por um alternador. Lembre-se de que o valor mostrado será sempre uma aproximação e que é afetado pela variação numa taxa de amostragem entre os elementos do sistema. Para substituir os valores aproximados com as medições precisas, pode ser usado um smartShunt a configurar no modo Monitor «Medidor de Energia CC e medidor CC do tipo «Sistema CC». |
Configuração da aplicação Marine MFD | Não ativado | Utilize este menu para definir os dados da bateria mostrados ao clicar no ícone de Bateria na página de Visão Geral. A mesma seleção também é visível no Portal VRM. |
DVCC | Desativado | Ativar a DVCC converte um dispositivo GX de um monitor passivo num controlador ativo. Por defeito, está desativado exceto se estiver ligada uma bateria gerida BMS-Can, em cujo caso está definida e bloqueada de acordo com as especificações do fabricante. |
Limite de Corrente de Carga | Desativado | Configura uma corrente de carga máxima definida pelo utilizador para todo o sistema, em A. Isto permite um controlo da carga coordenado em todos os dispositivos compatíveis. |
Limite da tensão de carga da bateria gerida | Desativado | Esta opção destina-se apenas à compensação inicial nas baterias Pylontech 15s. Não deve ser utilizado para outras finalidades, pois pode causar efeitos secundários não desejados. |
SVS - Sensor de tensão partilhado | Desativado | Quando estiver ativado, o dispositivo GX seleciona automaticamente a melhor medição da tensão disponível e partilha-a com os outros dispositivos ligados. |
STS - Sensor de temperatura partilhado | Desativado | Quando estiver ativado, o dispositivo GX transmite a temperatura da bateria medida ao sistema de inversor/carregador e a todos os carregadores solares conectados. |
Sensor de temperatura | Automático | Seleciona o sensor de temperatura usado na medição do sensor de temperatura partilhado. No modo automático, o dispositivo GX seleciona o sensor disponível mais adequado. |
SCS - Sensor de corrente partilhado | Não | Quando estiver ativado, o dispositivo GX reencaminha a corrente medida por um monitor de bateria a todos os carregadores solares compatíveis para um comportamento de carregamento coordenado. |
Estado SCS | Indica se o SCS está ativado ou porque está desativado. | |
BMS de controlo | Automático | Seleciona o sistema de gestão da bateria (BMS) que é utilizado para controlar a bateria ou desativar o controlo BMS. No modo automático, o dispositivo GX escolhe o BMS apropriado com base na configuração do sistema. |
Selecionado automaticamente | Mostra o BMS selecionado atualmente pelo sistema quando «BMS controlado» estiver definido «Automático». | |
Visualização e idioma | ||
Brilho adaptativo | Sim | Ajusta automaticamente o brilho de ecrã com o sensor de luz ambiente (disponível apenas quando GX Touch estiver ligado ao visor do Ekrano GX). |
Brilho | Configurar o brilho manualmente entre 0 % e 100 %, quando «Brilho adaptativo» estiver desativado. | |
Tempo para desligar ecrã | 10 min | Definir o atraso antes de o visor se desligar automaticamente. Opções disponíveis: 10 s, 30 s, 1 min, 10 min, 30 min ou nunca. |
Modo de visualização | Selecionar entre o modo escuro e claro para o aspeto da interface. | |
Níveis de visualização breve | Permite a configuração dos parâmetros e das suas unidades no ecrã da vista Breve. | |
Idioma | Inglês | Selecionar o idioma pretendido para a interface. |
Unidades | Escolher as unidades preferidas para visualizar a potência elétrica, a temperatura e o volume. | |
Intervalos de calibre máximo e mínimo | Seleção automática | Permite o ajustamento automático dos intervalos de calibre máximo e mínimo ou deixa que a definição «Seleção automática» efetue isso automaticamente. |
Página de início | Breve | Este menu permite definir o ecrã inicial e um período de tempo limite após o qual o sistema regressa automaticamente ao ecrã inicial designado após alguma inatividade. |
Interface do utilizador | IU nova | Selecione a sua IU preferida: IU nova ou IU clássica. |
Portal VRM online - Ler a descrição completa da função | ||
Portal VRM | Completa | Esta definição determina a ligação do sistema ao portal VRM:
|
ID do Portal VRM | - | Utilize esta cadeia de ID ao registar o dispositivo GX no Portal VRM. |
Intervalo de registo | 15 min | Pode definir o intervalo entre registos de dados para qualquer valor desde 1 min a um dia. Para sistemas com ligações instáveis, é recomendado um intervalo mais longo. |
Utilizar uma ligação segura (HTTPS) | Ativado | Encripta a comunicação entre o dispositivo GX e o servidor VRM, usando HTTPS para uma transmissão de dados segura. |
Último contacto | - | Mostra o tempo decorrido desde que o dispositivo GX comunicou pela última vez com o servidor VRM. |
Estado de ligação | Sem erro | Mostra o estado atual da ligação VRM. Se houver um erro de comunicação, irá ser mostrado aqui. Consulte mais detalhes na secção de resolução dos erros de VRM. |
Reiniciar dispositivo quando não houver contacto | Desativado | Quando ativado, o dispositivo GX vai reiniciar automaticamente após um atraso definido, se a ligação de Internet se perder. Isto pode ajudar a resolver os problemas de rede temporários. |
Sem atraso do reinício do contacto (hh:mm) | 01:00 | Define o tempo que o dispositivo GX deve estar offline antes de reiniciar automaticamente para repor a conectividade. |
Localização de armazenagem | Armazenagem interna | Indica se os dados estão a ser guardados na memória interna ou num dispositivo externo como uma pen USB ou cartão microSD, se estiver montado. |
Espaço de disco livre | - | Mostra a quantidade de espaço disponível no dispositivo de memória atual. |
microSD/USB | - | Utilize esta opção para ejetar um cartão em segurança um cartão microSD ligado ou um dispositivo de memória USB antes da remoção.A sua remoção sem ejeção pode causar uma perda de dados. |
Registos guardados | - | Mostra o número de registos de dados guardados localmente enquanto o dispositivo estiver offline. O dispositivo GX vai carregar automaticamente estes dispositivos quando a ligação de Internet for restaurada. |
Idade do registo mais antigo | - | Indica a antiguidade do registo guardado localmente, nos casos em que o dispositivo GX não tenha sido capaz de fazer a ligação à Internet ou ao VRM. |
ESS - Um sistema de armazenagem de energia (ESS) é um tipo específico de sistema de energia que integra uma ligação à rede elétrica com um Carregador/Inversor Victron, dispositivo GX e um sistema de bateria. Ler a descrição completa da função. | ||
Modo | Otimizado com BatteryLife | Opções: Otimizado com BatteryLife, Otimizado sem BatteryLife, Manter as baterias carregadas, Controlo externo |
Medidor de rede elétrica | Inversor/carregador | Deixe esta definição em Inversor/carregador se não for utilizado o medidor da rede elétrica externo. Defina como Medidor externo quando utilizar um medidor de energia externo compatível. |
Autoconsumo da bateria | Todas as cargas do sistema | Esta definição permite que o ESS utilize unicamente a energia da bateria para as cargas essenciais. As opções são «Todas as cargas do sistema» ou «Apenas cargas críticas». |
Regulação multifase | - | Utilize esta definição em sistemas conectados trifásicos. Permite a compensação de fase para ajudar a equilibrar o fluxo de potência entre todas as fases. |
SoC mínimo (exceto em falha de rede) | 10 % | Limite de SoC mínimo configurável. O ESS vai alimentar cargas a partir da rede elétrica quando o SoC diminuir até ao valor definido, exceto quando a rede elétrica pública apresentar uma falha e o sistema estiver no modo de Inversor. |
Limite SoC ativo | 10 % | Utilize esta configuração para ver o nível atual de estado da carga do BatteryLife. Apenas no modo «Otimizado com batteryLife». |
Estado BatteryLife | Autoconsumo | Mostra o estado BatteryLife, que pode ser um dos seguintes: Autoconsumo, Descarga desativada, Carregamento lento, Sustentar ou Recarregar. |
Limite da potência do inversor | Desativado | Limita a energia retirada pelo Multi, isto é, a energia a ser invertida de CC para CA, |
Referência da rede elétrica | 50 W | Define um fluxo de potência pretendido para a rede elétrica. Um ponto de referência mais elevado proporciona um tampão para ajudar a evitar a exportação de energia não intencional durante variações de carga súbitas. |
Injeção na rede elétrica | - | Configurar e limitar a quantidade de potência alimentada na rede elétrica. As opções incluem: Injeção do excesso PV acoplado a CA, Injeção do excesso PV acoplado a CC, Limite de injeção do sistema. Também mostra se a limitação da injeção está ativa atualmente. |
Corte de picos (Peak shaving) | Acima do SoC mínimo apenas | Acima do SoC mínimo apenas ou Sempre. Também inclui um submenu para definir manualmente os limites da corrente de exportação e importação CA por fase do sistema. |
Níveis de carregamento programado | Inativo | Permite configurar até cinco períodos, durante os quais o sistema irá carregar a bateria usando a energia da rede elétrica. |
Medidores de energia - Ler a descrição completa da função | ||
Função | Medidor de rede elétrica | Definir o papel do medidor de energia. Opções disponíveis: Rede elétrica, Inversor PV, Gerador, Carga CA, Carregador EV, Bomba de calor |
Tipo de fase | Monofásico | Selecione o tipo de fase do sistema a medir: monofásico ou multifásico. |
Inversores PV - Ler a descrição completa da função | ||
Inversores: | - | Mostra os inversores PV CA conectados. |
Inv: Posição | Entrada CA 1 | Entrada CA 1, entrada CA 2, saída CA |
Inv: Fase | L1 | |
Inv: Mostrar | Sim | |
Localizar inversores PV | - | Procura os inversores PV disponíveis. |
Detetar endereços IP | - | Mostra o endereço IP dos inversores PV que foram detetados. |
Adicionar endereço IP manualmente | - | Se um inversor tiver um endereço IP atribuído manualmente, pode adicioná-lo diretamente aqui. |
Localização automática | Ativado | Esta função vai continuar a procurar inversores, o que pode ser útil se utilizar um endereço IP atribuído por DHCP passível de alteração. |
Sensores sem fios CA (se aplicáveis) | ||
Selecione a posição de cada sensor CA (inversor PV na entrada CA 1, 2 ou na saída CA). Mais informação sobre os sensores CA sem fios. | ||
Dispositivos Modbus TCP/UDP | ||
Localização automática | Ativado | Analisa automaticamente os dispositivos Modbus TCP / UDP. |
Analisar dispositivos | Premir para analisar | Desencadeia manualmente uma análise para os dispositivos Modbus TCP / UDP. |
Dispositivos guardados | - | Visualiza uma lista de dispositivos Modbus TCP / UDP detetados e os respetivos endereços IP. |
Dispositivos detetados | - | Visualiza uma lista de dispositivos Modbus TCP/UDP detetados. Utilize este menu para ativar os dispositivos. |
Ethernet - Ler a descrição completa da função | ||
Estado | Desconectado | Indica o estado atual do dispositivo: Desligado, A ligar ou Ligado. |
Endereço MAC | - | Apresenta o endereço de hardware único da interface de rede. Utilizado para identificar a rede e para resolver problemas. |
Configuração IP | Automático | Opções: Alocação automática (DHCP) e manual de endereços IP |
Endereço IP | - | Mostra o endereço IP atual atribuído ao dispositivo para a comunicação de rede. |
Netmask | - | Mostra a máscara de subrede utilizada para definir o intervalo da rede local. |
Gateway | - | Mostra o endereço IP da gateway de rede utilizado para aceder às redes externas, como a Internet. |
Servidor DNS | - | Apresenta o endereço IP do servidor DNS (sistema de nome de domínio) utilizado para resolver os nomes de domínio nos endereços IP. |
Endereço de IP local-ligação | - | Mostra o endereço IP atribuído automaticamente usado na comunicação de rede local quando não estiver disponível o servidor DHCP. Normalmente, na gama 169.254.x.x. |
Criar ponto de acesso | Ativado | Ativa ou desativa o ponto de acesso WiFi interno do dispositivo GX. Desativá-lo desliga a capacidade do dispositivo de transmitir a sua própria rede. |
Redes WiFi | - | Apresenta a lista de redes WiFi disponíveis e a rede ligada atualmente ao dispositivo GX, se existir. |
Estado | Ligado | Indica o estado atual da ligação WiFi do dispositivo GX. Valores possíveis: Ligado, A ligar ou Desligado. |
Nome | - | Apresenta o SSID (nome da rede) da rede de WiFi selecionada ou ligada. |
Esquecer rede | Esquecer | Carregar para remover a configuração da rede WiFi guardada. Utilize isto ao mudar para uma rede diferente ou a resolver problemas de ligação. |
Intensidade do sinal | % | Mostra a força do sinal WiFi como uma percentagem (%), indicando a qualidade da ligação sem fios. |
Configuração IP | Automático | Selecione entre configuração do endereço IP Automática (DHCP) e Manual. |
Endereço IP | - | Mostra o endereço IP atual atribuído ao dispositivo para a comunicação de rede. |
Netmask | - | Mostra a máscara de subrede utilizada para definir o intervalo da rede local. |
Gateway | - | Mostra o endereço IP da gateway de rede utilizado para aceder às redes externas, como a Internet. |
Servidor DNS | - | Apresenta o endereço IP do servidor DNS (sistema de nome de domínio) utilizado para resolver os nomes de domínio nos endereços IP. |
Modem GSM - Ler a descrição completa da função | ||
Bluetooth | ||
Ativado | Sim | Permite ativar ou desativar a funcionalidade de Bluetooth do dispositivo. |
Código | 000000 (ou um código PIN exclusivo fornecido com o dispositivo ou definido manualmente) | |
Informação GPS | - | Mostra os dados GPS como: Estado, Latitude, Longitude, Velocidade, Rota, Altitude e Número de satélites na visualização. |
Dispositivo | - | Apresenta informações relacionadas com o dispositivo para um diagnóstico. |
Formato | DDD.DDDDD° | Selecione a visualização entre graus decimais, graus e minutos decimais ou graus, minutos e segundos. |
Unidade de velocidade | km/h | Selecione entre km/h, metros por segundo, milhas por hora ou nós. |
Ligar / desligar alternador - Ler a descrição completa da função | ||
Funcionalidade de início automático | Desativado | Para ativar ou desativar a função de Início Automático do gerador. Configuração adicional disponível em Gerador → Definições → Condições. |
Controlo manual | - | Permite a operação manual do gerador para uma duração específica. |
Estado | Parado | Mostra o estado do gerador. Mensagens de estado possíveis: Desligado, aquecimento, iniciado manualmente, funcionamento por condição, arrefecimento, a desligar |
Erro | Sem erro | Indica que existe um erro (p. ex., o gerador deve estar a funcionar, mas não foi detetada nenhuma entrada CA) |
Definições | Contém submenus para Condições, Aquecimento e Arrefecimento e Horas Sem Ruído. Também inclui um botão para ativar um alarme se o gerador não estiver no modo de Início automático. | |
Tempo de funcionamento e manutenção | Mostra o tempo de funcionamento do gerador total, diário, restante até à próxima manutenção e o intervalo de assistência técnica configurado. Inclui opções para reiniciar tanto o temporizador da assistência técnica como o contador do tempo de funcionamento diário. | |
Ligar/desligar Gerador → Definições → Condições | ||
Na perda de comunicação | Parar gerador | Define o que o sistema deve fazer se a comunicação se perder com o dispositivo GX. Opções: Parar gerador, Iniciar gerador, Manter o gerador a funcionar. |
Parar o gerador quando a entrada CA estiver disponível | Desativado | Útil para sistemas de reserva em que um Quattro está conectado à rede elétrica numa entrada CA e um gerador na outra. Quando está ativado, o gerador vai parar automaticamente quando a rede elétrica voltar a estar disponível. |
SoC da bateria | Desativado | Utilize o Estado da Carga (SoC) da bateria para controlar o comportamento de início e paragem do gerador. Permitir para ativar. Para iniciar quando o SoC for inferior à percentagem definida. Um valor de início separado pode ser definido para horas mais silenciosas de forma a sobrepor-se às mesmas, se for necessário. Para iniciar depois de a condição de SoC ter sido atingida durante [segundos]. Para parar quando o SoC for superior à percentagem definida. Um valor de paragem separado para horas silenciosas pode ser definido para minimizar o tempo de funcionamento quando o sistema tiver estabilizado. Um valor de paragem separado pode ser definido para horas mais silenciosas de forma a sobrepor-se às mesmas, se for necessário. |
Corrente da bateria Tensão da bateria Saída CA | Desativado | Utilize a corrente da bateria ou a tensão da bateria ou a saída CA para controlar o comportamento de ligar e desligar o gerador. Permitir para ativar. Iniciar quando o valor for maior que - A / V / W. Valor para iniciar durante o horário sem ruído - A / V / W (para desativar o horário sem ruído programado quando for absolutamente necessário). Iniciar depois de a condição ter sido atingida durante [segundos] (para permitir que os picos momentâneos passem sem ativar o início). Parar quando o valor for inferior a - A / V / W. Valor de paragem durante o horário sem ruído - A / V / W (permite um tempo de funcionamento inferior durante o horário sem ruído, depois de o sistema recuperar). Parar depois de a condição ter sido atingida durante [segundos] (para permitir que as quebras momentâneas passem sem parar o gerador). |
Temperatura elevada do inversor Sobrecarga do inversor | Desativado | Utilize o aviso de elevada temperatura do inversor ou o aviso de sobrecarga do inversor para controlar o comportamento de ligar ou desligar. Permitir para ativar. Iniciar quando o aviso estiver ativo durante [segundos] (para permitir que os picos momentâneos passem sem ativar o início). Depois de confirmar o aviso parar após [segundos] (para permitir que as quebras momentâneas passem sem parar o gerador). Um aviso de sobrecarga do inversor ligado também permite ignorar o aquecimento do gerador. |
Ligar/desligar Gerador → Definições → Condições → Funcionamento periódico | ||
Funcionamento periódico | Desativado | Ativar - Não / Sim Intervalo de funcionamento [dias] Ignorar funcionamento se estiver a funcionar durante: Iniciar sempre, 1, 2, 4, 6, 8, 10 h. Início de intervalo de funcionamento [data] Hora de início [hh: mm] Duração do funcionamento (hh:mm) Funcionamento até que a bateria esteja completamente carregada. A predefinição está desativada. |
Ligar/desligar gerador → Definições | ||
Detetar gerador na entrada CA | Desativado | Quando estiver ativado, o sistema irá desencadear um alarme se não for detetada energia do gerador na entrada CA do inversor selecionada. Certifique-se de que a entrada CA correta é atribuída a «Gerador» na configuração do sistema. |
Alarme quando o gerador não estiver no modo de arranque automático | Desativado | Quando estiver ativado, será desencadeado um alarme quando a função de arranque automático estiver desativada durante mais de 10 min. |
Horário sem ruído | Desativado | O horário sem ruído impedirá que as condições de funcionamento normais iniciem o gerador. É possível, em algumas definições, desativar os valores específicos do horário sem ruído (uma ativação com uma tensão de bateria extremamente baixa para impedir o desligamento de um sistema, por exemplo). |
Ligar / desligar gerador → Definições → Aquecimento e arrefecimento | ||
Tempo de aquecimento | 60 | Define o tempo de atraso para o aquecimento do gerador através do controlo de relé antes de estar conectado ao sistema. Durante este tempo, o relé de entrada CA mantém-se aberto e o inversor/carregador não está conectado. |
Tempo de arrefecimento | 180 | Define o tempo de atraso após o gerador ser desconectado a partir do sistema, permitindo que arrefeça antes de desligar. O relé de entrada CA permanece aberto durante este período. |
Tempo de paragem do gerador | 0 | |
Ligar / desligar gerador → Tempo de funcionamento e assistência técnica | ||
Tempo de funcionamento total do gerador (horas) | Horas | Mostra o número total de horas que o gerador funcionou. |
Tempo de funcionamento diário | Submenu que mostra o tempo de funcionamento diário nos últimos 30 dias. | |
Reiniciar os contadores do tempo de funcionamento diário | Proporciona uma opção para reiniciar o contador do tempo de funcionamento do gerador. É útil após a substituição do gerador, grandes reparações ou quando os contadores são utilizados para o seguimento da assistência técnica. | |
Funcionamento até assistência técnica | Horas | Introduza aqui o intervalo de manutenção em horas.Introduza o intervalo de assistência técnica pretendido em horas. |
Intervalo de manutenção do gerador | Horas | Define o intervalo de manutenção do gerador em horas. Isto define a frequência necessária da manutenção com base no tempo de funcionamento. |
Reiniciar o temporizador de manutenção | Carregue para reiniciar o temporizador de manutenção após a conclusão da manutenção. | |
Bomba do depósito - Configure o arranque e a paragem automática da bomba com base na informação do nível do depósito (emissor). Ligar / desligar automático da bomba com Color Control GX. | ||
Estado da bomba | - | Indica se a bomba está a funcionar ou parada atualmente. |
Modo | Auto | Define o modo de controlo da bomba. As opções são Auto, Ligado e Desligado. Funciona como uma sobreposição manual quando um sensor de depósito estiver ligado e os níveis de ligar / desligar são definidos. |
Sensor de Depósito | Sem sensor de depósito | Selecionar o sensor de depósito usado para acionar a bomba. Se não estiver ligado nenhum sensor nem detetado, «Nenhum sensor de depósito» será mostrado. |
Nível de início | 50 % | Define o nível do depósito em que a bomba do depósito vai ligar-se (o relé fecha-se). Quando o nível medido for inferior a este valor, a bomba é ativada. |
Nível do depósito | 80 % | Define o nível do depósito em que a bomba do depósito vai desligar-se (o relé abre-se). Quando o nível medido for superior a este valor, a bomba é desativada. |
Relé | ||
Função | Relé de alarme | Seleciona esta função atribuída ao relé. As opções disponíveis incluem: Relé de alarme, ligar / desligar genset, relé auxiliar do grupo gerador ligado, bomba do depósito, temperatura e manual. Quando o relé estiver definido no modo manual, é visualizado um relé que lhe permite ligar e desligar o relé manualmente. |
Polaridade | Normalmente aberto | Define a polaridade do relé na parte posterior do dispositivo GX. As opções são Normalmente aberto ou Normalmente fechado. Nota: Usar Normalmente fechado aumenta o consumo de energia do dispositivo GX. Esta definição apenas está disponível quando o relé estiver configurado como relé de alarme. |
Serviços | ||
Modbus TCP | Desativado | Esta configuração ativa o serviço ModbusTCP. Mais informação sobre o ModbusTCP neste documento e no livro branco de comunicações https://www.victronenergy.pt/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf |
Acesso MQTT | Desativado | O acesso MQTT apenas precisa de estar ativado ao integrar um dispositivo ou serviço de terceiro como o Assistente Doméstico que requer acesso ao intermediário MQTT na rede local. |
Porta VE.Can | - | Configura o perfil CAN-bus para a(s) portas(s). As opções disponíveis incluem: Desativado, VE.Can e Lynx Ion BMS (250 kbit/s), VE.Can e CAN-bus BMS (250 kbit/s), CAN-bus BMS LV (500 kbit/s), Oceanvolt (250 kbit/s) e RV-C (250 kbit/s). As opções adicionais incluem: Dispositivos, saída NMEA 2000, Seletor do número de identidade único, Verificar números de ID único, Estado de rede. |
Porta BMS-Can | - | Configura a porta BMS-Can. As opções disponíveis são: CAN-bus BMS (500 kbit/s) ou Desativado. Também inclui acesso à informação do Estado da rede. |
E/S | ||
Entradas analógicas | Ligado | Controla a disponibilidade das entradas analógicas. Utilize esta definição para ativar ou desativar os sensores do nível do depósito e os sensores de temperatura com fios. |
Entradas digitais | Desativado | Controla a função das entradas digitais. As opções disponíveis incluem: Desligado, Alarme de porta, Bomba resíduos do porão, Alarme resíduos do porão, Alarme assaltante, Alarme de fumo, Alarme de fogo, Alarme CO2 e Gerador. Nos dispositivos GX específicos, as opções adicionais como a entrada tátil e o medidor de impulso também estão disponíveis. |
Sensores Bluetooth | Desativado | Ative esta opção para detetar os sensores Bluetooth compatíveis. Também pode ativar ou desativar os sensores detetados e ver os adaptadores Bluetooth ligados atualmente. Tenha em conta que também existe uma opção de deteção contínua dos sensores Bluetooth. Quando está ativada, pode interferir no funcionamento WiFi. Por esta razão, está desativada por defeito. |
Características de Venus OS Large | ||
Signal K | Desativado | Ative esta opção para iniciar o servidor de Signal K. |
Node-RED | Desativado | Ative esta opção para iniciar o ambiente de Node-RED integrado. |
Instâncias do dispositivo VRM | ||
Instâncias do dispositivo VRM | Proporciona uma visão geral das atribuições de instância do dispositivo usadas no VRM para todos os equipamentos ligados ao dispositivo GX. |
9.2. Estado da Carga (SoC) da bateria
9.2.1. Que dispositivo devo utilizar para calcular o SoC?
O dispositivo GX não calcula o Estado da Carga (SoC); mostra simplesmente os valores do SoC recebidos de outros dispositivos.
Existem três tipos de produtos que podem calcular o SoC:
Monitores de Bateria, como os BMV, SmartShunt, Lynx Shunt VE.Can, Lynx Smart BMS ou Lynx Ion BMS
Inversores/Carregadores Multi e Quattro
Baterias com um monitor de bateria integrado, normalmente através de BMS-Can (p. ex., BYD, Freedom Won)
Quando usar o quê?
Bateria com monitor integrado (p. ex., BYD, Freedom Won): → Utilize o SoC da bateria. É a fonte mais precisa e preferida.
Sistemas de apenas inversor / carregador: → Se o Multi ou Quattro for a única fonte de carga e descarga, pode calcular com fiabilidade o SoC, sem precisar de um monitor de bateria externo.
Sistemas com inversores/carregadores; MPPT com comunicação do dispositivo GX: → Continua a não haver um monitor de bateria necessário, pois o dispositivo GX agrupa os dados dos componentes Victron para um SoC preciso. No entanto, a precisão do SoC aumenta com a instalação de um monitor de bateria (p. ex., BMV, SmartShunt, Lynx Shunt).
Todos os outros sistemas (p. ex., embarcações, veículos de lazer com luzes CC, cargas CC / carregadores adicionais): É necessário um monitor de bateria específico (p. ex., BMV, SmartShunt ou Lynx Shunt VE.Can) para assegurar um seguimento do SoC com precisão.
9.2.2. Notas sobre o SoC
O Estado da Carga (SoC) é utilizado principalmente para informar o utilizador e não é essencial para o funcionamento do sistema ou o comportamento de carga.
⚠️ O SoC não é utilizado para controlar o carregamento da bateria, mas é necessário se um gerador estiver configurado para ligar / desligar automaticamente com base no SoC.
Mais informação:
FAQ Portal VRM - diferença entre SoC BMV e SoC VE.Bus
Consulte a secção Parâmetros Configuráveis na seleção de Monitor de Bateria e com Sistema CC.
9.2.3. Selecionar a fonte de SoC.
A fonte do Estado da Carga (SoC) pode ser selecionada em: Definições → Configuração do sistema → Monitor de bateria A fonte selecionada determina que o valor SoC é visualizado no ecrã de resumo do seu dispositivo GX. Modo automático Quando automático estiver selecionado, o sistema segue esta lógica: Na mesma imagem pode escolher a definição Automática. Quando «automático» estiver selecionado, o ecrã de configuração do Sistema visualiza a imagem seguinte. A função «Automático» utiliza a seguinte lógica:
Quando devo usar a opção «Nenhum monitor de bateria» Selecione esta opção nos sistemas em que:
|
9.2.4. Informação sobre o SoC VE.Bus
Enquanto o inversor/carregador estiver em Carga inicial, o Estado da Carga (SoC) não vai superar o valor definido em VEConfigure em: Separador Geral → Estado da carga quando Carga inicial tiver terminado (predefinição: 85 %).
Em sistemas com carregadores solares, certifique-se de que a tensão de absorção configurada no MPPT é ligeiramente superior à mesma definição do inversor/carregador. Isto permite que o inversor/carregador detete a transição para Absorção, necessária para que o SoC aumente para além do limite de Carga inicial.
⚠️ Se o inversor/carregador não detetar Absorção, o SoC vai manter-se fixo na percentagem Fim-de-Carga inicial configurada (predefinição: 85 %).
9.2.5. O menu Estado do Sistema
O menu Estado do Sistema (Definições → Configuração do sistema → Estado do sistema) proporciona indicadores de diagnóstico para identificar o comportamento do sistema e problemas potenciais. ⚠️ Este menu é apenas de leitura e não pode ser usado para configurar as definições. A visibilidade e o estado de cada indicador depende da configuração do sistema e dos dispositivos ligados. |
Indicadores de diagnóstico explicados
Sincronizar o SoC do VE.bus com a bateria:
Se estiver ligado, indica que o monitor de bateria interno do Multi/Quattro está a sincronizar automaticamente o seu SoC com uma fonte mais precisa, como um BMV, SmartShunt ou BMS.
Utilizar a corrente do carregador solar para melhorar o SoC do VE.Bus:
Num sistema VE.Bus sem um monitor de bateria dedicado, mas com os carregadores solares Victron, o dispositivo GX considera a corrente solar para melhorar o cálculo do SoC do Multi/Quattro.
Controlar a tensão do carregador solar:
Os carregadores solares não estão a utilizar o algoritmo de carga interno, mas seguem uma referência de tensão externa, de uma bateria gerida, nos sistemas ESS, a partir de um Multi/Quattro.
Controlo da corrente do carregador solar:
O sistema está a limitar a corrente de saída do carregador solar, com base em:
Numa bateria gerida , ou
Numa corrente de carga máxima definida pelo utilizador no DVCC
Controlo BMS:
A tensão de carga está a ser controlada pelo BMS, sobrepondo-se às tensões de absorção e flutuação configuradas no inversor/carregador ou carregador solar.
9.3. Configuração do relé de temperatura
É possível configurar o Relé 1 e o Relé 2 integrados (se for aplicável) para uma ativação e desativação com base na temperatura. Consulte a secção de Ligar Sensores de Temperatura para obter instruções de compatibilidade e ligação. | |
Configuração do controlo do relé de temperatura
Configuração exemplificativa: Controlo de aquecimento de fase dupla
|
Confirme se os contactos da cablagem física estão disponíveis para o Relé 1 e o Relé 2 nas configurações Normalmente Aberto e Normalmente Fechado.
Cuidado
Observe as especificações para os limites de potência dos relés. Pode ser necessário ligar os aparelhos através de um contactor adicional, se os requisitos elétricos excederem a especificação do limite de potência do relé.
