3. Installazione

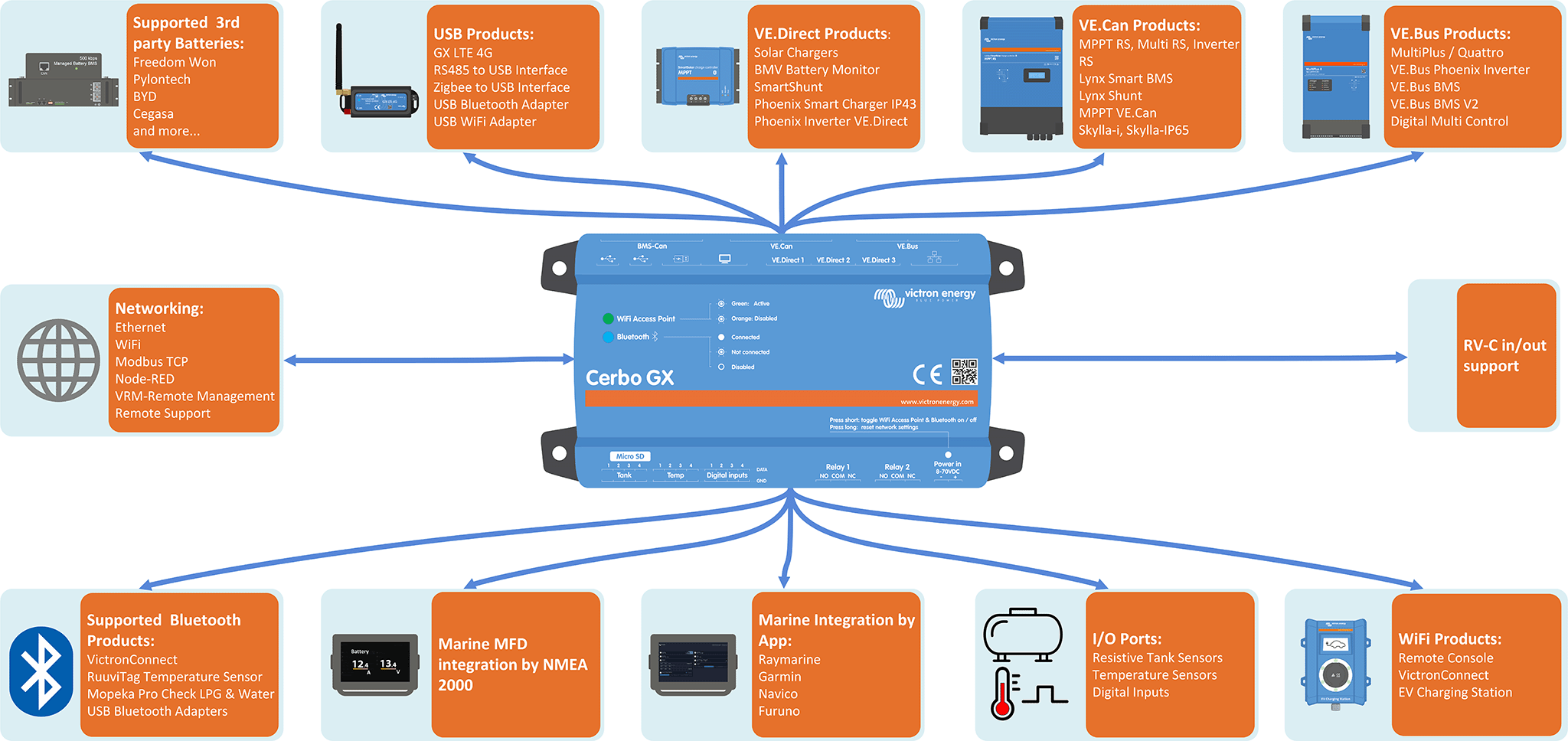

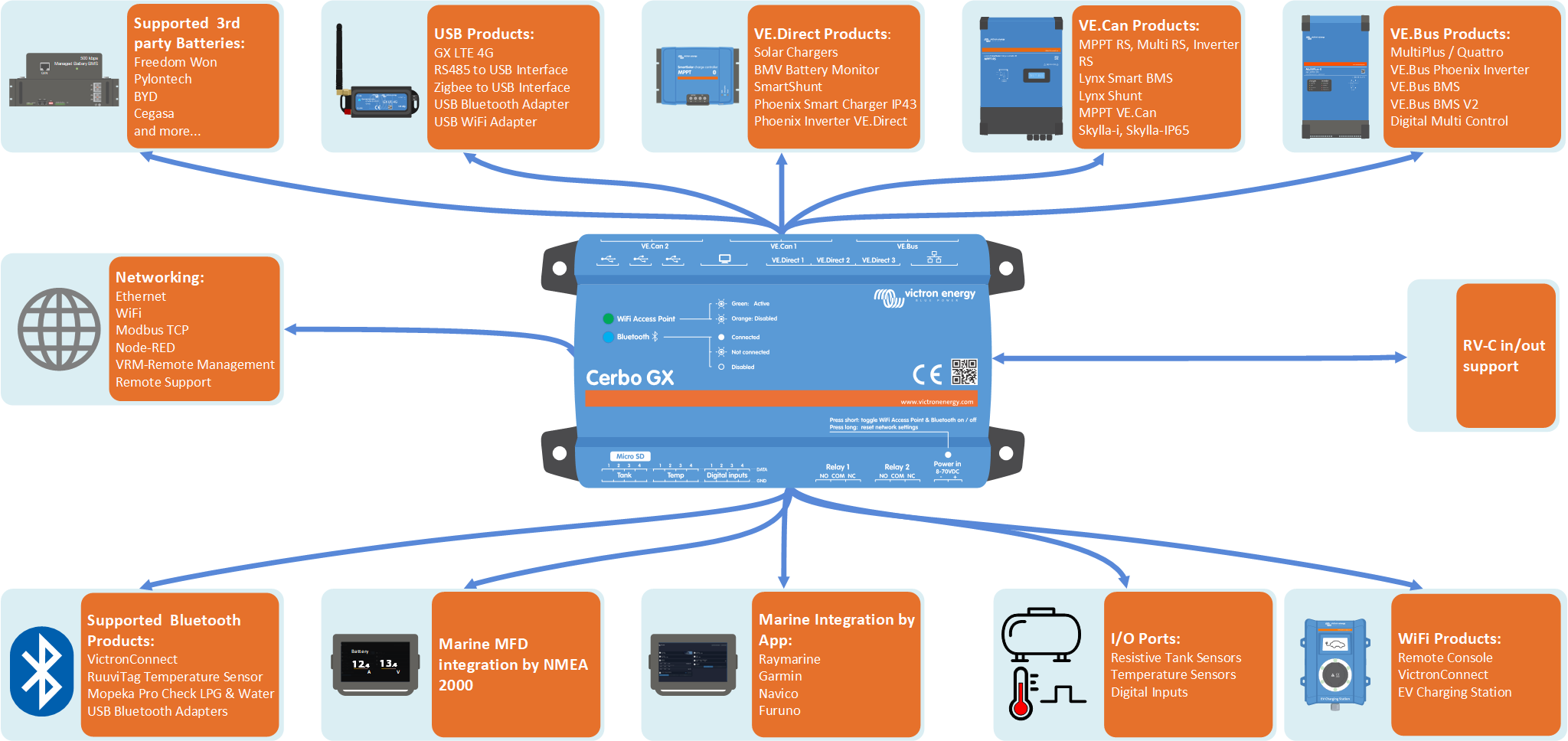

3.1. Cerbo GX (PN BPP900450100) Panoramica dei collegamenti
Porte di comunicazione | IO | Altro |
|---|---|---|
3x VE.Direct | 4x Ingressi digitali | Slot per scheda MicroSD (max. 32 GB) |
1x VE.Can (non isolato) e 1x BMS-Can | 4x Ingressi di livello del serbatoio resistivi | Porta ingresso alimentazione (8 - 70 VCC) |
1x VE.Bus | 4x Ingressi per sensore di temperatura | Porta HDMI |
Ethernet | 2x relè programmabili (NO, COM, NC - limite di corrente: CC fino a 30 VCC: 6 A / CC fino a 70 VCC: 1 A / CA: 6 A, 125 VCA | |
WiFi 2,4 GHz (802.11 b/g/n) incl. punto di accesso WiFi | ||
Bluetooth Smart | ||
2x porte USB Host + 1x porta USB di sola alimentazione | ||
Il Cerbo GX supporta un massimo di 15 dispositivi VE.Direct, indipendentemente dal fatto che siano collegati tramite porte VE.Direct o USB. Tuttavia, questo limite può essere inferiore in sistemi complessi, ad esempio quelli con più inverter FV o inverter sincronizzati. Per garantire un funzionamento affidabile bisogna sempre prevedere un certo margine di sicurezza in fase di progetto. | ||

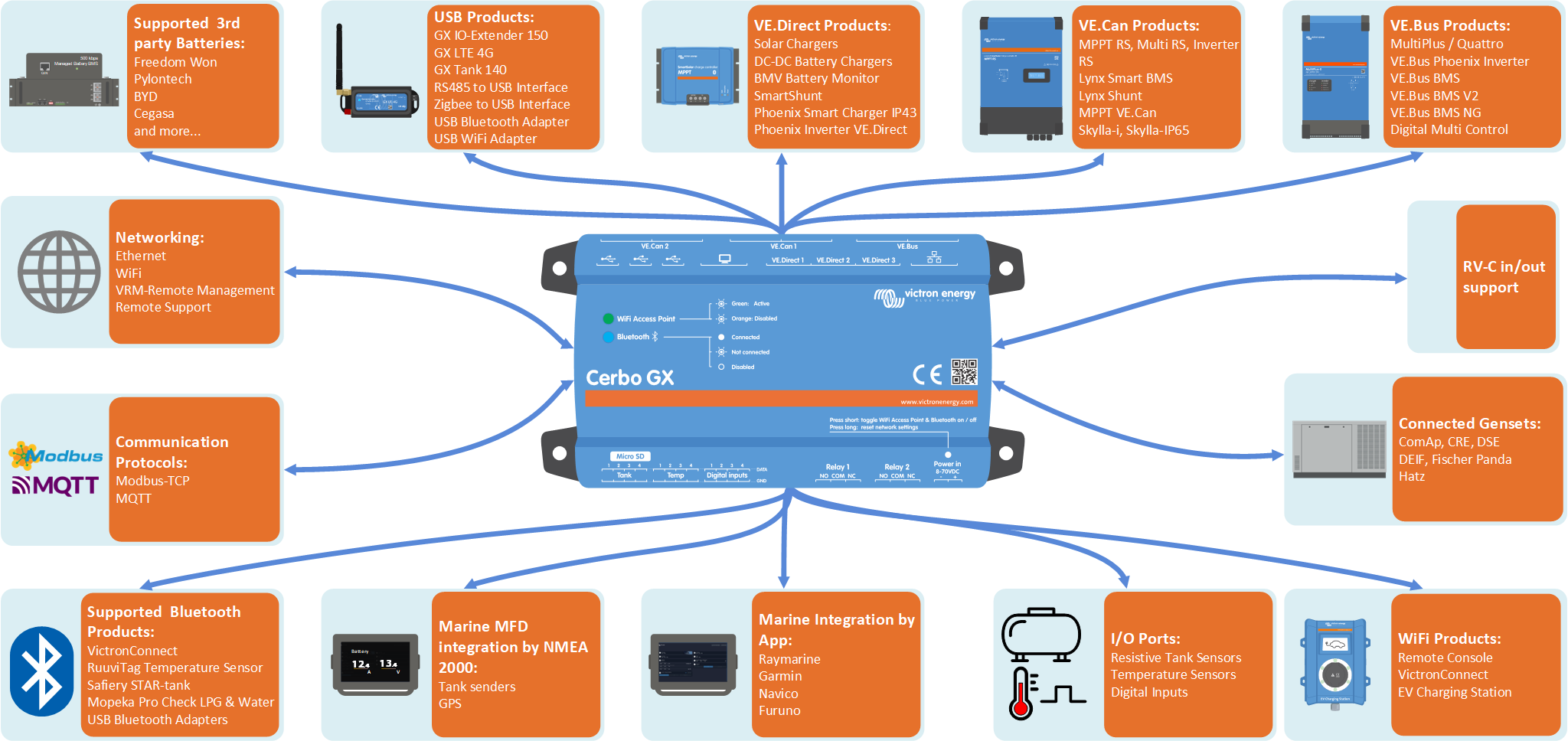

3.2. Cerbo GX MK2 (PN BPP900450110 e BPP900451100) Panoramica delle connessioni
Porte di comunicazione | IO | Altro |
|---|---|---|
3x VE.Direct | 4x Ingressi digitali (con conteggio degli impulsi) | Slot per scheda MicroSD (max. 32 GB) |
2x VE.Can (VE.Can 1 isolato) | 4x Ingressi di livello del serbatoio resistivi | Porta ingresso alimentazione (8 - 70 VCC) |
1x VE.Bus | 4x Ingressi per sensore di temperatura | Porta HDMI |
Le prese RJ45 sono state ruotate di 180 gradi per agevolare l'estrazione dei cavi | 2x relè programmabili (NO, COM, NC - limite di corrente: CC fino a 30 VCC: 6 A / CC fino a 70 VCC: 1 A / CA: 6 A, 125 VCA | |
WiFi 2,4 GHz (802.11 b/g/n) incl. punto di accesso WiFi | ||
Bluetooth Smart | ||
3x porte USB Host (completamente funzionali) |
3.3. Opzioni di montaggio e accessori
È possibile acquistare le seguenti opzioni di montaggio e i seguenti accessori:
Si prega di guardare questo video per conoscere tutte le opzioni di montaggio:
3.4. Alimentazione del Cerbo GX
Il dispositivo viene alimentato tramite il connettore Power in V+ e accetta da 8 a 70 VCC. Non può essere alimentato tramite altre connessioni (ad es., Ethernet o USB). Il cavo di alimentazione CC in dotazione comprende un fusibile lento in linea da 3,15 A.
Se la tensione CC supera i 60 V, il Cerbo GX si classifica come "prodotto integrato". L'installazione deve essere effettuata in modo da non permettere all’utente di toccare i morsetti.
Alimentato tramite un BMS VE.Bus
Quando si utilizza il Cerbo GX in un impianto dotato di un VE.Bus BMS, collegare il terminale Power in V+ del Cerbo GX al terminale “Disconnessione del carico” del VE.Bus BMS. Collegare entrambi i cavi negativi al negativo del busbar o al negativo comune della batteria. Questa operazione non è necessaria per il VE.Bus BMS V2 e il VE.Bus BMS NG, poiché entrambi dispongono di un'uscita GX-Power.
Importante: L’alimentazione deve provenire da un morsetto AC-out di un Inverter, Multi o Quattro VE.Bus
L'alimentazione del dispositivo GX con un adattatore CA collegato all'uscita CA di un dispositivo VE.Bus (ad es. Inverter, Multi o Quattro) può causare un blocco:
Dopo un guasto o un avvio senza alimentazione, i dispositivi VE.Bus non si avviano perché il Cerbo GX non è alimentato.
Il Cerbo GX non può avviarsi perché l'inverter/caricabatterie è spento e ciò causa un ciclo.
Soluzione temporanea:
Scollegare brevemente il cavo VE.Bus dal dispositivo GX per consentire il riavvio dei prodotti VE.Bus.
Soluzione permanente:
Modificare il cablaggio RJ45. Per ulteriori informazioni, vedere la D20 delle FAQ .
Raccomandazioni:
Evitare di alimentare il dispositivo GX dall'uscita CA di un inverter/caricabatterie. In caso di spegnimento per sovraccarico dell'inverter, temperatura elevata o bassa tensione della batteria, anche il dispositivo GX si spegnerà e si perderanno tutti i dati di monitoraggio e accesso remoto. Si consiglia vivamente di alimentare il dispositivo GX direttamente dalla batteria.
Considerazioni sull'isolamento
Il dispositivo GX si collega a vari componenti del sistema. Per evitare i loop di massa, è necessario seguire le opportune pratiche di isolamento. Nella maggior parte dei casi, questo non è un problema, ma una corretta progettazione del sistema rimane essenziale.
Tipo di porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolato | Isolato | Isolato | Isolato |
VE.Direct | Isolato | Isolato | Isolato | Isolato |
VE.Can | Non isolato | 1) | 1) | Isolato |
USB 3) | Non isolato | Non isolato | Non isolato | Non isolato |
Ethernet 2) | Isolato | Isolato | Isolato | Isolato |
1) La porta VE.Can 1 è isolata galvanicamente, la porta VE.Can 2 non è isolata 2) La porta Ethernet è isolata, tranne la schermatura: utilizzare cavi UTP non schermati per la rete Ethernet. 3) Le porte USB non sono isolate Il collegamento di un dongle WiFi o di un dongle GPS non crea alcun problema, poiché questi dispositivi non sono alimentati da una fonte esterna. Il loop di terra può verificarsi anche se si utilizza un hub USB alimentato separatamente. Tuttavia, test approfonditi hanno dimostrato che ciò non causa problemi operativi. | ||||
Ampliamento delle porte USB
Il numero di porte USB può essere ampliato utilizzando un hub USB. Tuttavia, le porte USB integrate hanno una disponibilità di alimentazione limitata.
Raccomandazione
Utilizzare sempre hub USB alimentati e scegliere prodotti di alta qualità per ridurre al minimo i problemi.
Per aumentare il numero di dispositivi VE.Direct è possibile utilizzare un adattatore VE.Direct a USB. Si prega di leggere questo documento per sapere il numero massimo di dispositivi che possono essere collegati a vari dispositivi GX.

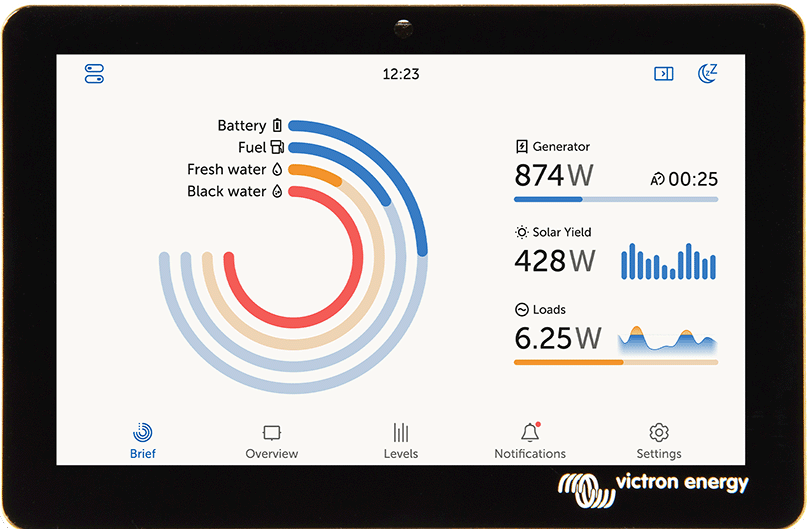

3.5. Serie GX Touch 50 e serie GX Touch 70
Il GX Touch 50 e il GX Touch 70 sono accessori di visualizzazione per il Cerbo GX. Disponibili nelle versioni da cinque pollici e da sette pollici, offrono due opzioni di installazione:
Questi display ultrasottili e impermeabili forniscono una panoramica immediata del sistema e consentono una rapida regolazione delle impostazioni. La semplicità di installazione offre una grande flessibilità nella progettazione di una dashboard ordinata e professionale. Non richiedono configurazione. Una volta collegati, il dispositivo GX visualizza automaticamente la panoramica del sistema e i controlli del menu. Opzioni display Le impostazioni del display sono disponibili entrando in: Impostazioni → Display e lingua È possibile:
Funzionamento con touchscreen
|
 |
Opzioni di montaggio
Il GX Touch può essere montato in diversi modi, in base al modello:
GX Touch 50 e GX Touch 70

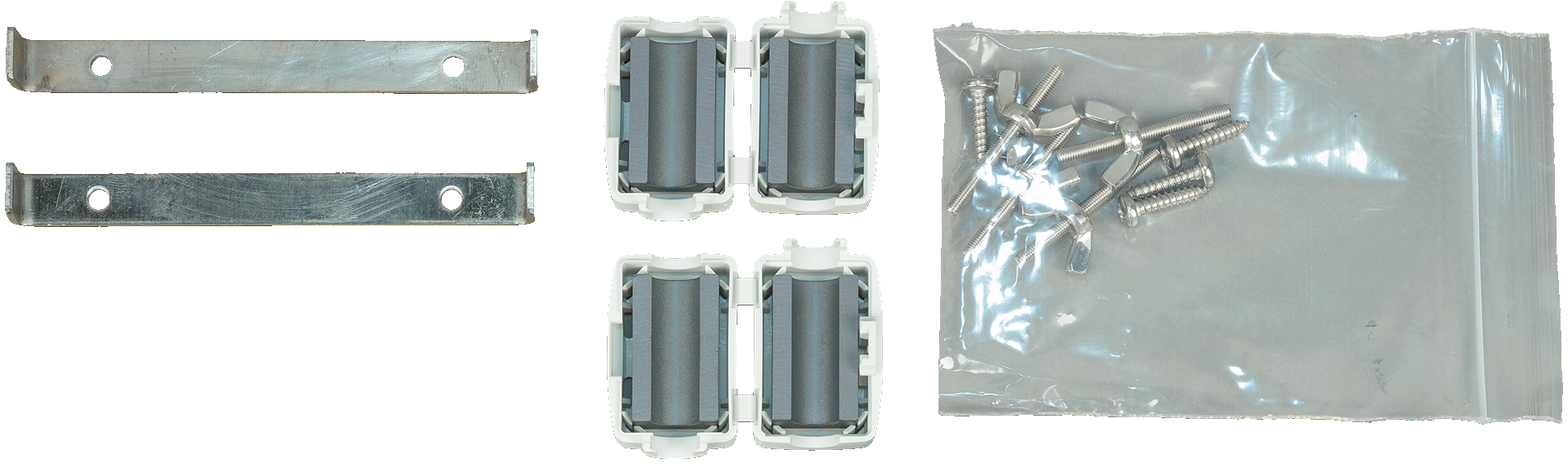

Montaggio soprapiano: utilizzando le staffe di supporto in dotazione

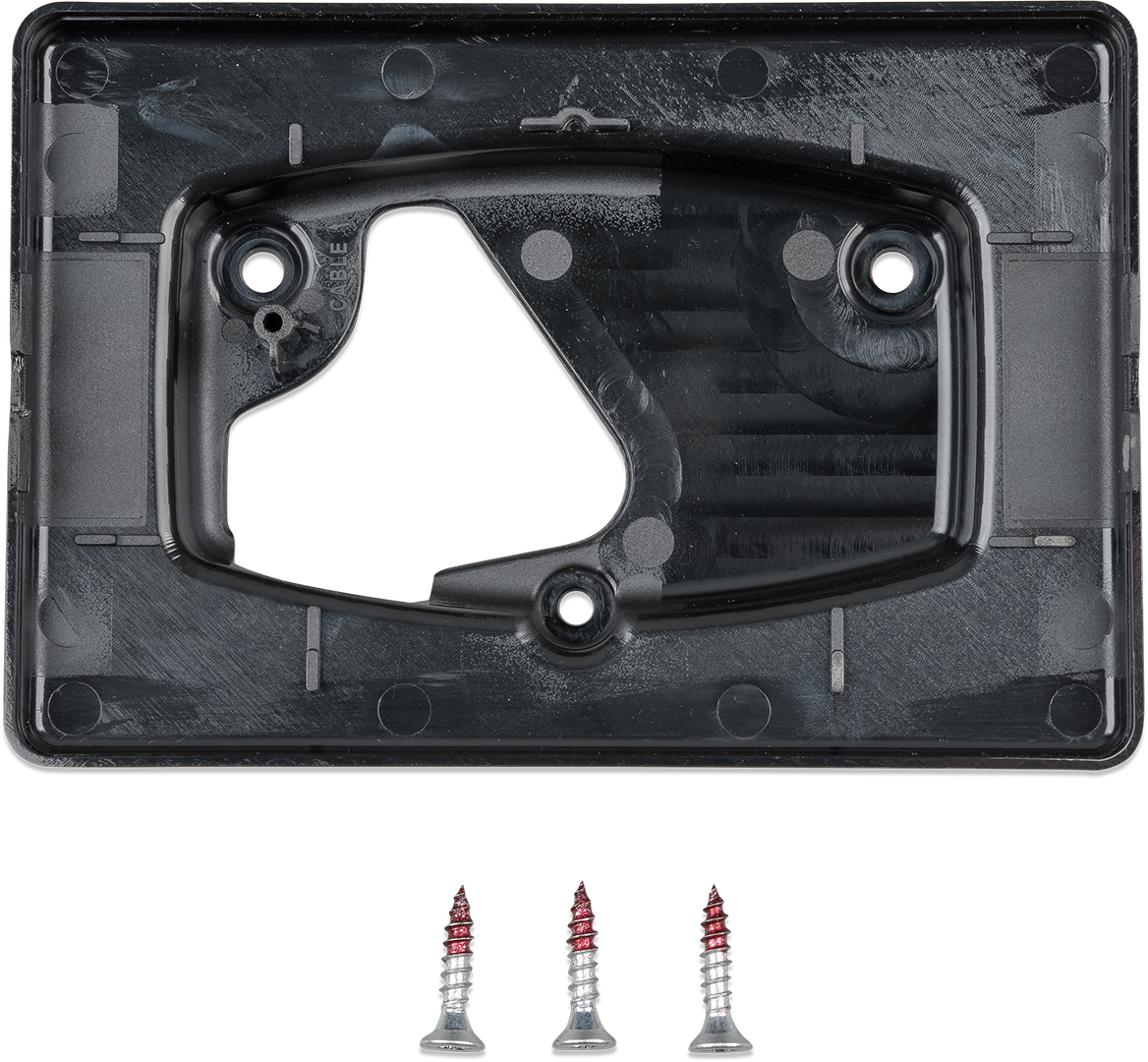

Montaggio a parete: utilizzando il supporto a parete opzionale del GX Touch.

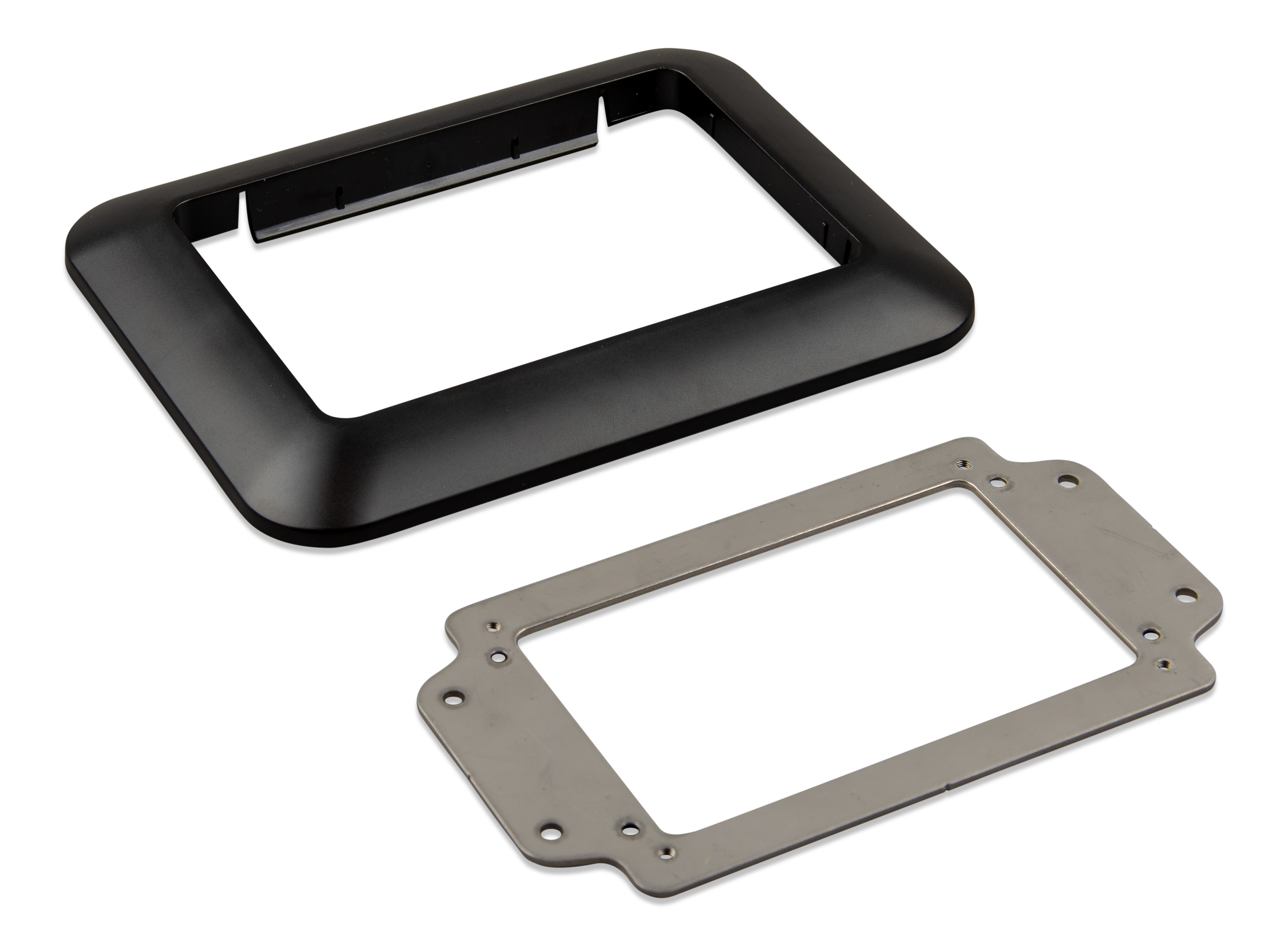

Adattamento del foro del CCGX (solo GX Touch 50): Utilizzando l'adattatore opzionale GX Touch 50 per il foro del CCGX.
Involucro protettivo

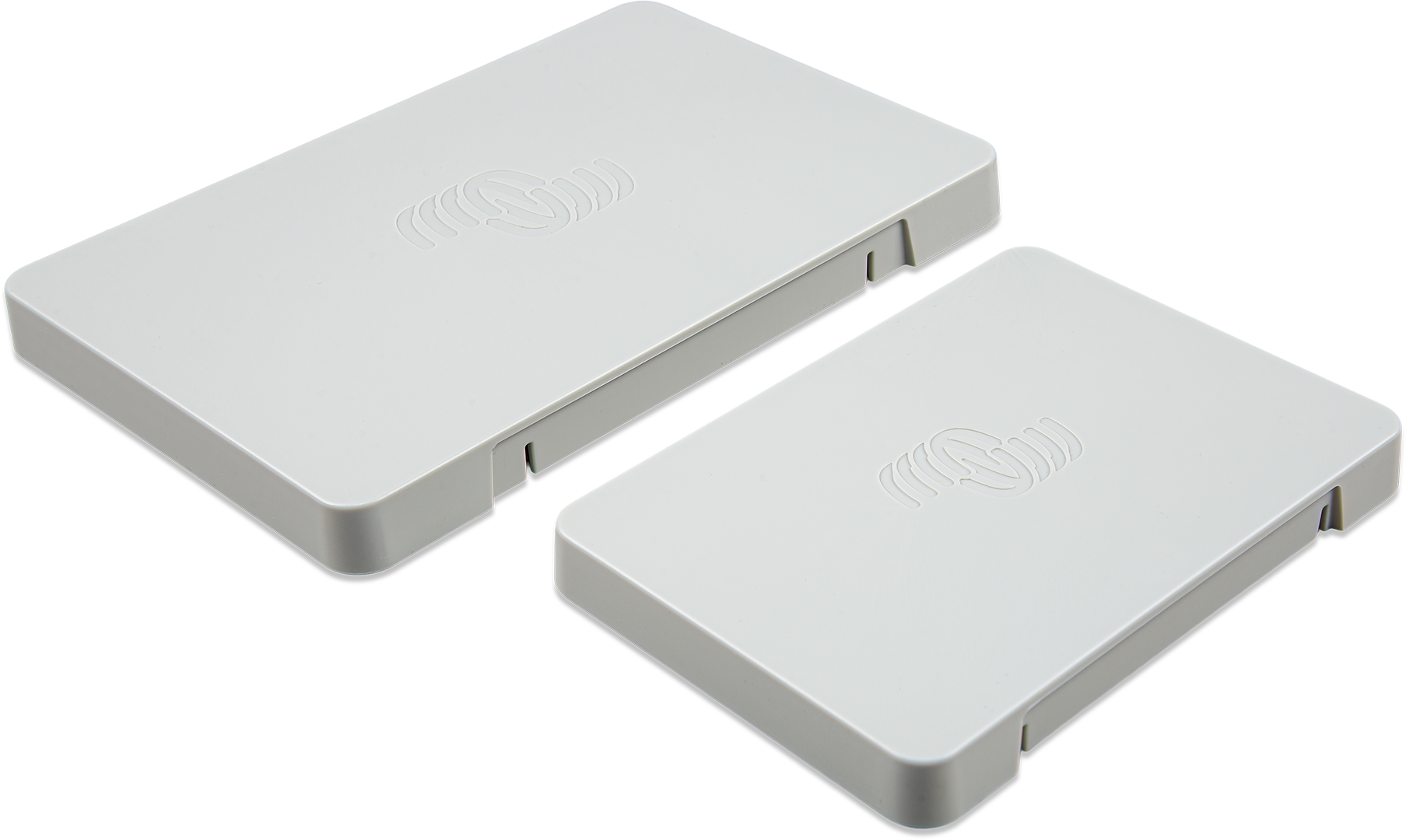

È disponibile un coperchio di protezione (in dotazione a partire dal numero di serie HQ2242 e disponibile anche separatamente, vedere la scheda tecnica per i dettagli). Protegge il GX Touch dai danni causati dai raggi UV in caso di esposizione prolungata al sole.
Nota: Il coperchio di protezione non è adatto alle versioni GX Touch 50 Flush e GX Touch 70 Flush.
 |  |  |  |

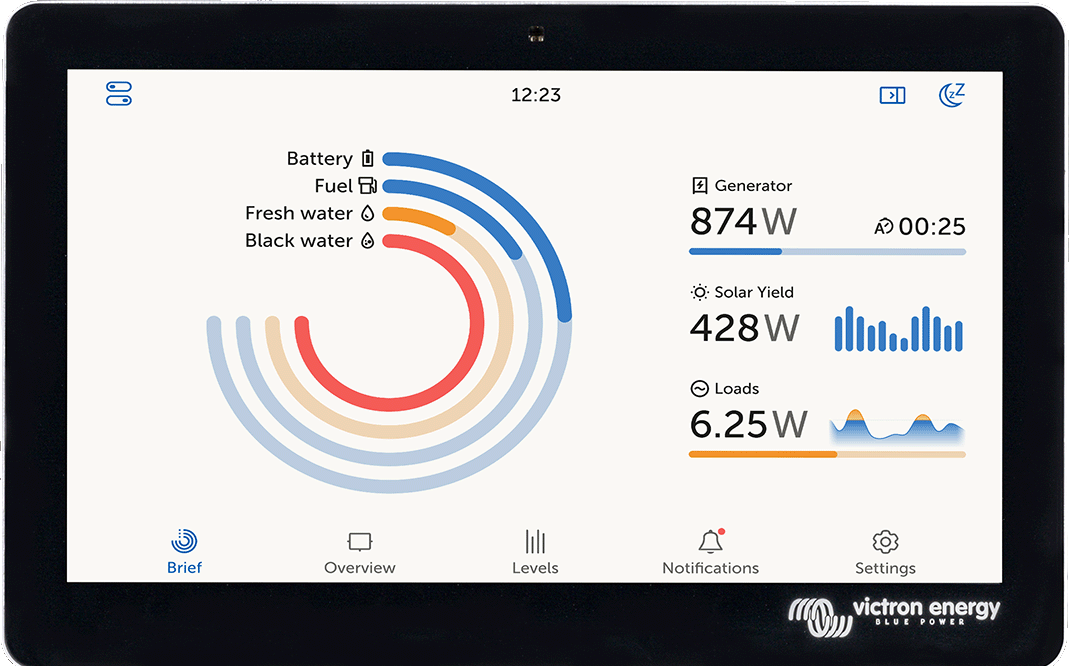

GX Touch 50 Flush e GX Touch 70 Flush
I modelli GX Touch Flush offrono diversi metodi di installazione a incasso:
Montaggio ad incasso con guarnizione in gomma e staffe
Mediante la guarnizione in gomma, le staffe, le estremità filettate e i dadi ad alette in dotazione. Questo metodo offre la migliore resistenza alla polvere e all'acqua.
Nota
Serrare le estremità filettate e i dadi ad alette solamente a mano.
Montaggio a incasso con adesivo
Montare direttamente sulla superficie sottostante utilizzando l'adesivo preapplicato. Non sono necessarie staffe, estremità filettate e dadi ad alette. Il livello di protezione dipende dalla qualità e dalla planarità della superficie sottostante.
Montaggio a filo (completamente incassato)
Per una finitura completamente incassata, installare in base alle dimensioni della maschera di foratura. Utilizzare la guarnizione in gomma o l'adesivo preapplicato. La protezione dipende dalle caratteristiche della superficie sottostante.

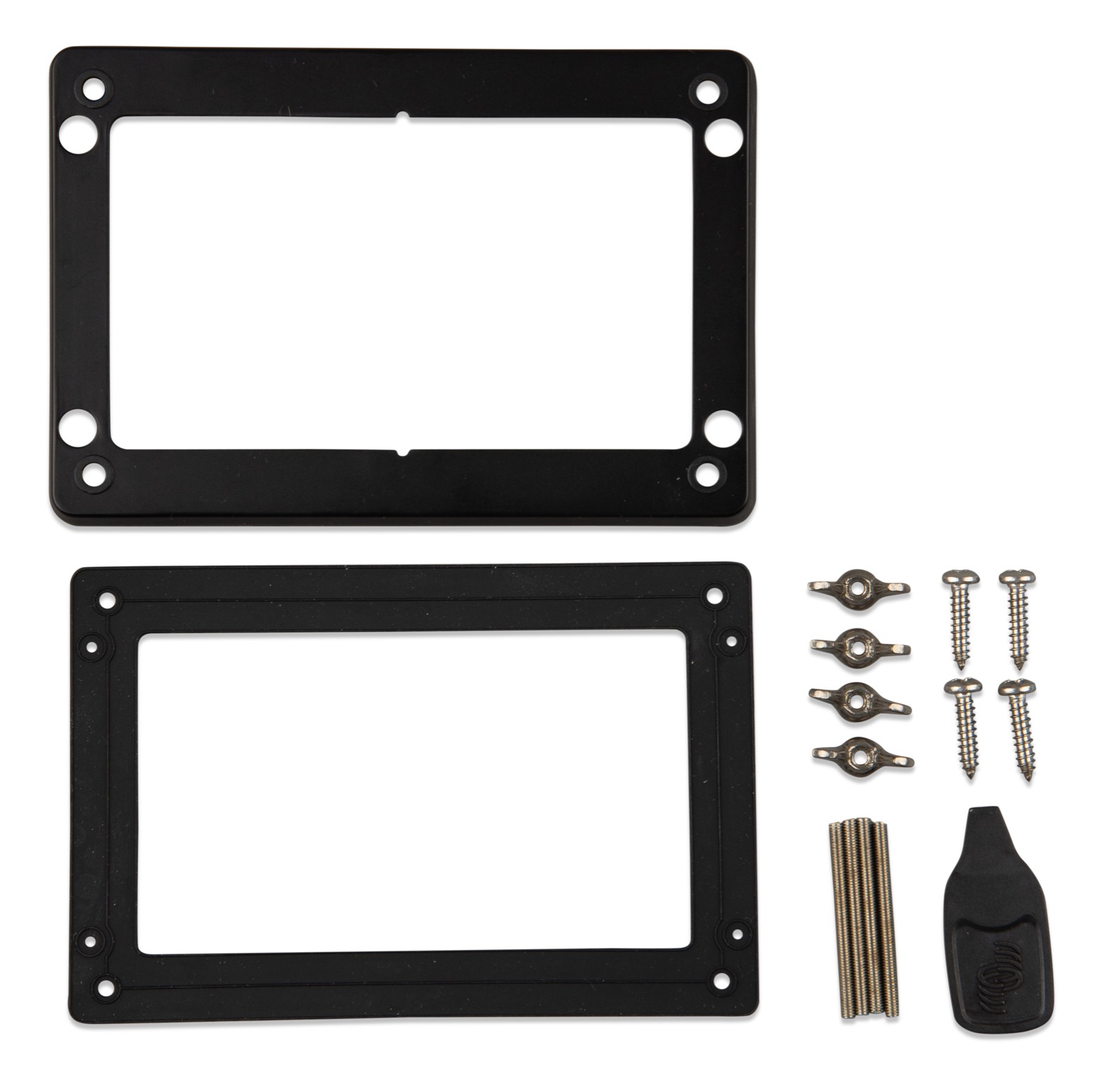

 GX Touch 50 / 70 Flush |  Accessori in dotazione con il GX Touch 50 / 70 Flush |
Collegamento del GX Touch 50 o del GX Touch 70
Importante
Importante: Collegare il GX Touch al Cerbo GX prima di accenderlo. Si raccomanda di scollegare il connettore di alimentazione del Cerbo GX prima dell'installazione.

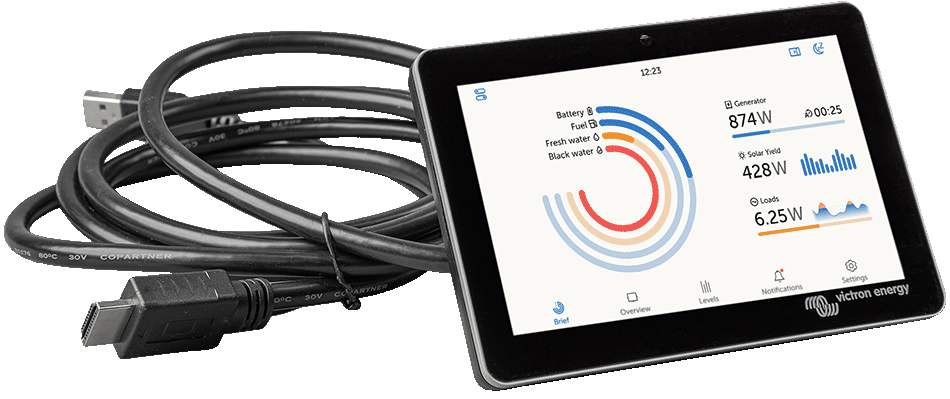

Panoramica dei collegamenti

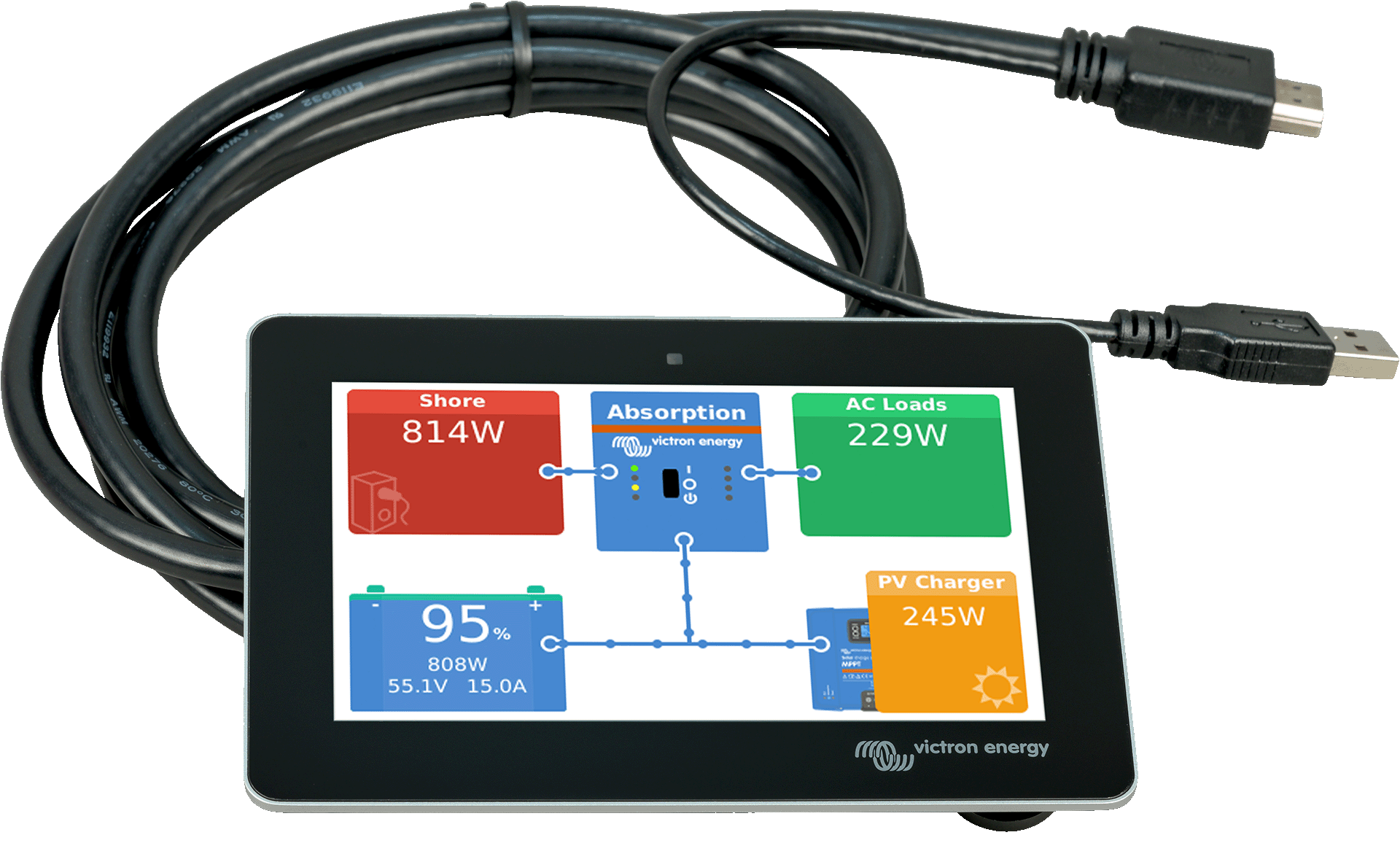

Il GX Touch viene collegato tramite un unico cavo combinato con:
Un connettore HDMI (per il video)
Un connettore USB (per l'alimentazione)
Procedura di installazione
Montare il touchscreen in una posizione comoda.
Collegare il connettore HDMI alla porta HDMI del Cerbo GX.
Collegare la spina USB:
Se si dispone di un Cerbo GX di prima generazione (PN BPP900450100), collegare il connettore USB alla porta USB sita accanto alla porta HDMI (questa porta USB serve solo ad alimentare il touchscreen e non ha altre funzioni). Se si dispone di un Cerbo GX di seconda generazione (PN BPP900450110 e BPP900451100), il GX Touch può essere collegato a una qualsiasi delle tre porte USB.
Ricollegare l'alimentazione al Cerbo GX tramite il blocco di connettori a 2 pin Power In.

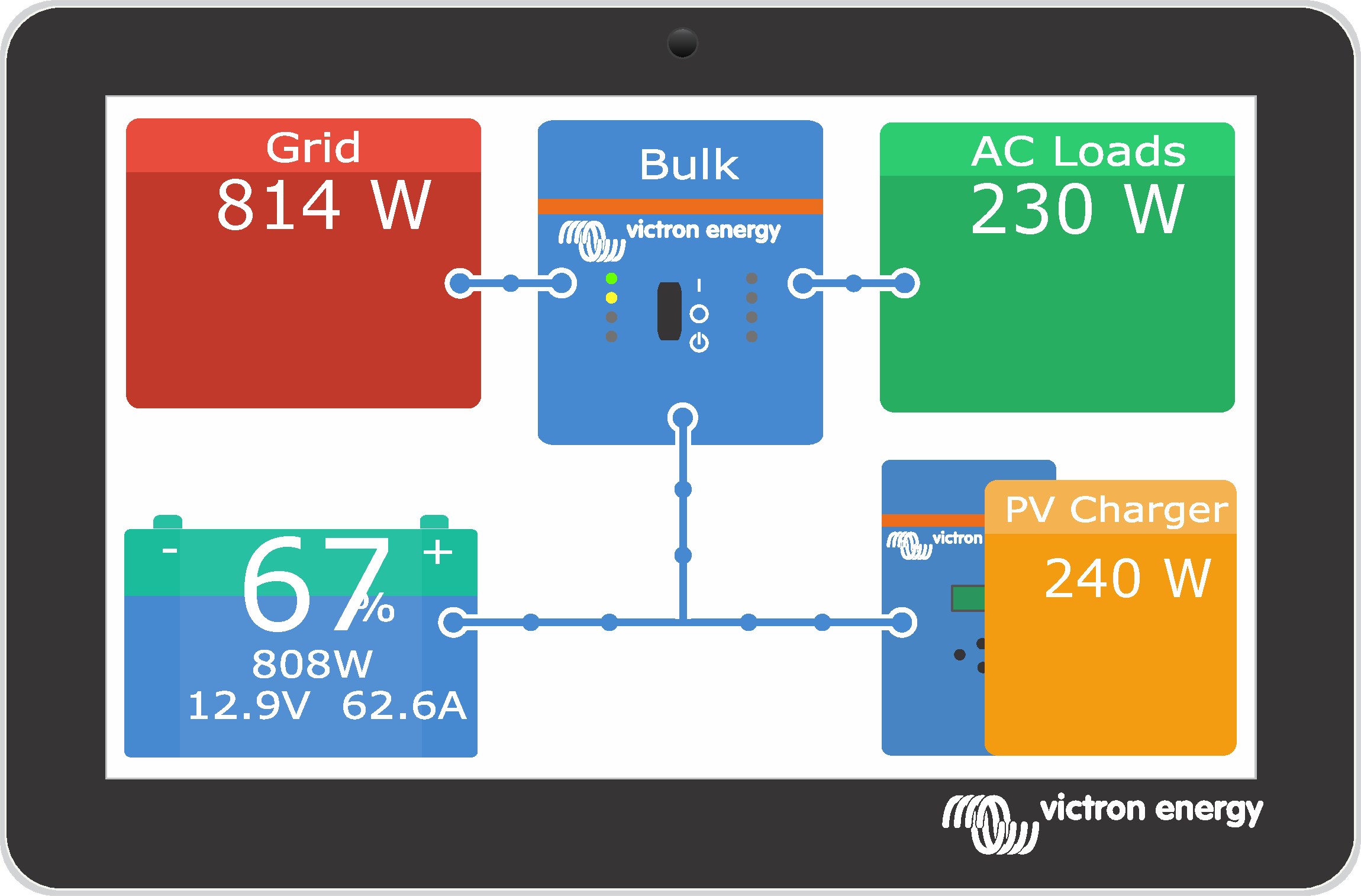

Dopo l'avvio, sul GX Touch appare la Consolle remota.
Prendere confidenza con il display touchscreen e configurare le opzioni di visualizzazione tramite: Impostazioni → Display e lingua
3.6. Disattivazione del comando di inserimento tattile
Per limitare l'accesso al sistema GX, è possibile disattivare il comando di inserimento tattile del touchscreen del GX Touch 50 o 70 collegato. Ciò consente di montare il GX Touch in un punto visibile all'operatore del sistema, impedendo al contempo un utilizzo non autorizzato per elevare i livelli di accesso.
Tenere presente che questa funzione disattiva solo il comando tattile/mouse, ma il dispositivo può sempre essere controllato mediante la tastiera della Consolle Remota.
Esistono due modi per disattivare la funzione tattile del display:
Utilizzando un pulsante momentaneo collegato a uno degli ingressi digitali
Utilizzando una tastiera USB esterna collegata al Cerbo GX; La funzione tattile può essere attivata e disattivata premendo il tasto Pausa/Interruzione.
Se si desidera utilizzare questa funzione, assicurarsi che le porte USB e l'eventuale tastiera USB collegata non siano fisicamente accessibili, al fine di evitare l'attivazione non autorizzata della funzione tattile.
Disattivazione del comando inserimento tattile tramite un pulsante momentaneo
Nei dispositivi GX con ingressi digitali, è possibile configurare uno di tali ingressi per controllare la funzionalità tattile mediante un pulsante temporaneo esterno.
Fasi di configurazione
Entrare in Impostazioni → IO → Ingressi digitali → Ingresso digitale [numero dell'ingresso digitale]
Attivare il comando di inserimento tattile
Funzionamento
La prima volta che si preme: Ingresso tattile disattivato.
Non sono possibili interazioni tattili.
Il display si spegne dopo il periodo configurato in Impostazioni → Display e lingua → Tempo di spegnimento del display.
Toccando lo schermo, il display si riattiva, ma l'inserimento tattile rimane disattivato.
La seconda volta che si preme: L’inserimento ritorna attivo.
Importante: Premendo il pulsante il pin GPIO viene collegato alla massa. Non applicare tensione ai pin GPIO.
Disattivazione del comando di inserimento tattile tramite una tastiera USB esterna
Per controllare l'inserimento tattile tramite una tastiera esterna:
Collegare una tastiera USB esterna a una delle porte USB del dispositivo GX.
Premere il tasto Pausa/Interruzione per attivare/disattivare l’inserimento tattile.
Per le tastiere prive del tasto Pausa/Interruzione, utilizzare una delle combinazioni di tasti sostitutivi indicate in questo articolo di Wikipedia.
3.7. Collegamenti del relè
Il Cerbo GX è dotato di funzionalità di relè a potenziale zero Normalmente aperto (NO) e Normalmente chiuso (NC). La funzione dei relè può essere impostata entrando nel menu GX: Impostazioni → Relè → Funzione.
Il relè 1 è particolarmente importante, in quanto può essere utilizzato, non solo per l'attivazione manuale o in base alla temperatura(come nel caso del relè 2), ma anche come relè di allarme, di avvio/arresto del generatore o della pompa del serbatoio .
 |  |
Se il relè è configurato in funzione di relè di allarme, è possibile invertire la sua polarità tramite un menu aggiuntivo. L'impostazione predefinita è Normalmente aperto (NO). Nota: l'inversione della polarità su Normalmente chiuso (NC) comporta un consumo leggermente superiore di corrente del dispositivo GX.
 |  |
Importante
Assicurarsi di rispettare i limiti di tensione e corrente dei relè come specificato nel documento Specifiche tecniche.
