Cerbo GX Manuel

Assurez‑vous que l’interface utilisateur « Nouvelle interface utilisateur » est activée sur votre dispositif GX pour suivre ce manuel : Paramètres → Général → Affichage et apparence → Interface utilisateur.

L’interface utilisateur propose une présentation claire et intuitive, facilitant la navigation et améliorant la visibilité des données.

Fonctions

La page Résumé fournit un aperçu clair des données clés du système via un widget personnalisable en forme d’anneau.

Les barres circulaires configurables à gauche indiquent la puissance importée/exportée du réseau, la production solaire et, si disponible, la sortie de l’alternateur (depuis des appareils compatibles comme le Wakespeed WS500 ou l’Orion XS). Le widget central, composé d’anneaux et d’un affichage principal, montre l’état du stockage d’énergie et, si configuré, les niveaux de réservoir et/ou les informations de température. Les barres circulaires à droite offrent un aperçu de la consommation d’énergie. Les options de configuration sont disponibles dans Paramètres → Général → Affichage et apparence → Page Résumé : Niveaux 1 à 4 : définissez chaque niveau pour afficher l’état de charge de la batterie (SoC) ou un type de fluide disponible. Détails du réservoir : choisissez entre Aucune étiquette, Afficher les volumes, ou Afficher le pourcentage. Affichage central : ajustez les données affichées sous Détails centraux. Pour régler les unités de données pour la température, le volume ou la puissance électrique, allez dans Paramètres → Général → Affichage et apparence → Unités de données. Pour plus de détails, reportez-vous à la section suivante.

La mise en page fournit une vue complète du système en un seul endroit, facilitant la surveillance, le contrôle et la gestion.

La page Vue d’ensemble est divisée en trois sections : À gauche : Widgets pour les sources d’énergie : réseau électrique, chargeurs solaires, générateurs CC, alternateurs, éoliennes Centre : Stockage et conversion d’énergie À droite : Vue d’ensemble des consommateurs : consommateurs CA, EVCS, consommateurs essentiels et consommateurs CC. Un bouton situé en haut à gauche (accessible depuis n’importe quelle page) ouvre le panneau de contrôle pour un accès rapide à : Commandes ESS Commandes de démarrage/arrêt du générateur Commandes du convertisseur/chargeur Commandes du chargeur Commandes du convertisseur Commandes de la station de recharge pour VE Tous les éléments entourés d’un cadre bleu sont interactifs et ouvrent une vue détaillée.

Le sous-menu Unités de données permet de configurer les unités et les formats d’affichage utilisés dans l’interface du dispositif GX.

Température : Sélectionnez l’unité utilisée pour les valeurs de température : Celsius Fahrenheit

Volume : Sélectionnez l’unité utilisée pour les mesures de volume : Mètres cubes Litres Gallons (US) Gallons (impériaux)

Affichage de la puissance électrique : Sélectionnez la manière dont les valeurs électriques sont affichées : Puissance (watts) Courant (ampères) Mixte (CA en watts, CC en ampères)

Format : Sélectionnez le format de coordonnées utilisé pour les données GPS : Degrés, minutes et secondes (par exemple 52° 20’ 41,6” N, 5° 13’ 12,3” E) Degrés décimaux (par exemple 52,34489, 5,22008) Degrés et minutes décimales (par exemple 52° 20,693 N, 5° 13,205 E)

Unité de vitesse : Sélectionnez l’unité utilisée pour les valeurs de vitesse : Kilomètres par heure Mètres par seconde Miles par heure Nœuds

Le volet Switch est un panneau de commande à accès rapide, disponible via l’écran tactile, la console à distance, l’application Marine MFD HTML5 ou le portail VRM, pour gérer les fonctions de commutation dans les véhicules, les bateaux ou les installations fixes.

Lorsque vous utilisez l’application Marine MFD HTML5, le volet Switch est disponible sur l’écran MFD. Cela permet de commander les relais embarqués du dispositif GX, les dispositifs Shelly pris en charge et les commutateurs virtuels Node-RED.

Appareils compatibles

Un bouton situé dans le coin supérieur gauche de l’interface utilisateur ouvre ce volet, qui permet de contrôler les sorties numériques, les relais et d’autres systèmes sur les dispositifs pris en charge. Ce bouton n’est visible que lorsqu’un dispositif pris en charge est connecté.

La disposition du volet Switch est déterminée par la configuration définie dans le menu Configuration de chaque dispositif connecté. Les sorties peuvent être regroupées afin de simplifier l’interface, ce qui est particulièrement utile lors de la gestion de plusieurs sorties.

Les dispositifs pris en charge par le volet Switch sont configurés via leur menu Configuration. Les options suivantes sont disponibles : Nom : donner un nom personnalisé à la sortie. Groupe : affecter la sortie à un groupe. Les sorties d’un même groupe sont affichées ensemble dans une tuile commune du volet Switch. Type de sortie : sélectionner le type de sortie souhaité (voir section ci-dessous). Afficher les commandes : si cette option est désactivée, la sortie ne sera pas affichée dans le volet Switch. Options disponibles : Désactivé - Ne pas afficher les commandes où que ce soit. Toujours - Afficher les commandes dans le volet Switch.

Éléments de commande pris en charge : La plupart des éléments de commande répertoriés ci-dessous ne sont disponibles que lorsque vous utilisez l’intégration Virtual Switch (Node-RED). Les dispositifs de commutation matériels ne fournissent généralement que les trois premières commandes de sortie de base. Momentanée : la sortie est active uniquement tant que le bouton est pressé. Bascule : la sortie change d’état à chaque pression. Variable : permet un contrôle progressif de la sortie (par exemple l’éclairage ou la vitesse du ventilateur). Curseur de température : permet de régler une température cible. Curseur de base : commande de curseur générique pour les valeurs réglables. Commutateur à paliers : fournit une commande marche/arrêt avec des modes sélectionnables (par exemple ventilateur marche/arrêt avec trois niveaux de vitesse). Menu déroulant : permet de sélectionner une option dans une liste (par exemple sélectionner un mode qui affecte un flux Node-RED). Saisie numérique : permet de saisir une valeur numérique spécifique. Commutateur à trois états : marche/arrêt/auto Commande de pompe de cale : permet de basculer entre Auto et Marche (commande manuelle). Sélecteur de couleur : permet de sélectionner les couleurs et la luminosité pour l’éclairage RGB.

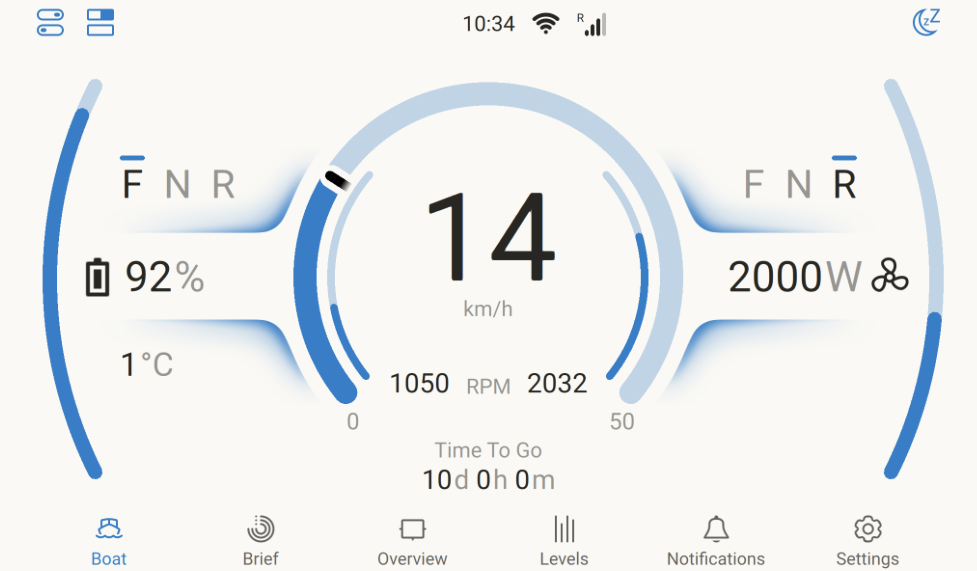

La page Bateau est conçue pour les bateaux électriques et hybrides, combinant l’état de la batterie, le régime moteur (tr/min), les données GPS et les informations sur la propulsion électrique sur un seul écran.

Les données peuvent être reçues via NMEA 2000 ou CANopen (VE.Can) pour les systèmes de propulsion électrique compatibles, depuis un Victron SmartShunt configuré comme Compteur d’énergie CC – Propulsion électrique, ou via une intégration Node-RED personnalisée. Les navires multicoques et les configurations à deux moteurs sont pris en charge, y compris des propulsions électriques configurables à bâbord et à tribord.

La page Bateau apparaît dans le menu aux côtés des pages Résumé et Vue d’ensemble, et peut également être consultée à distance via le portail VRM ou sur un écran GX.

Pour une brève introduction à la page Bateau et à ses fonctionnalités, voir la vidéo ci-dessous :

4.7.2. Méthodes d’intégration

La page Bateau peut combiner des données provenant de différentes sources, telles que le GPS et les systèmes de propulsion électrique. L’intégration est possible via des dispositifs Victron, des réseaux NMEA 2000, CANopen ou des solutions personnalisées. Les options suivantes montrent comment connecter les données GPS et de propulsion au dispositif GX.

GPS Souris GPS via USB – voir Connexion d’un GPS USB GPS via NMEA 2000 – voir Raccordement d’un GPS NMEA 2000 Victron Energy GX GSM ou LTE 4G avec antenne GPS – voir GX LTE 4G Intégration personnalisée via Node-RED Propulsion électrique Victron Energy SmartShunt, configuré sur Compteur d’énergie CC → Propulsion électrique – voir Mode de contrôle de la charge CC Système de propulsion compatible NMEA 2000 avec les PGN 128002, 127490 et 127494 Intégration CANopen Intégration personnalisée via Node-RED

4.7.3. Exemples d’intégration

Exemple 1 : SmartShunt

Bateau avec uniquement un SmartShunt mesurant une propulsion électrique. La page Bateau affiche : Puissance de propulsion Autonomie restante Consommation des consommateurs CA/CC État de charge de la batterie (%)

Exemple 2 : SmartShunt + GPS

Identique à l’exemple 1, avec ajout du GPS. La page Bateau affiche : Puissance de propulsion Autonomie restante État de charge de la batterie (%) Vitesse du bateau

Exemple 3 : Moteur de propulsion intégré via NMEA 2000

Pour une propulsion intégrée via NMEA 2000, la page Bateau affiche : État de charge de la batterie (%) Autonomie restante Consommation des consommateurs CA/CC Consommation de puissance de propulsion Indication de direction Avant/Neutre/Arrière (F/N/R) Régime moteur (RPM)

Exemple 4 : Moteur de propulsion intégré via NMEA 2000 + GPS

Identique à l’exemple 3, avec ajout du GPS. La page Bateau affiche : État de charge de la batterie (%) Autonomie restante Consommation des consommateurs CA/CC Consommation de puissance de propulsion Indication de direction Avant/Neutre/Arrière (F/N/R) Régime moteur (RPM) Vitesse du bateau

4.7.4. Configuration et surveillance du dispositif GX

La page Bateau peut être personnalisée selon vos préférences. Sélectionnez les unités de données qui correspondent le mieux à votre application, tandis que l’échelle des jauges de puissance, de vitesse et de régime moteur est définie automatiquement ou peut être ajustée manuellement si nécessaire.

Pour activer la page Bateau, accédez à la page Paramètres → Général → Affichage et apparence → Bateau et activez-la.

Configurez vos unités de données préférées dans Paramètres → Général → Affichage et apparence → Unités de données : puissance, courant ou mixte (CA en watts et CC en ampères) Vitesse en km/h, mph ou nœuds Les valeurs minimales et maximales des jauges de puissance, de vitesse et de régime (tr/min) peuvent être configurées dans Paramètres → Général → Affichage et apparence → Plages minimale et maximale des jauges.

Surveillance du dispositif GX

Une propulsion électrique ou un contrôleur de moteur connecté apparaît dans la liste des appareils et fournit des informations telles que : Paramètres CC (tension, courant et puissance) Régime moteur (tr/min) Sens de rotation du moteur Température du moteur Température du contrôleur Option d’ajustement en cas d’inversion du sens du moteur Cette option inverse le sens du moteur affiché sur la page Bateau. Elle est destinée aux cas où l’installation physique du moteur entraîne un affichage du sens inversé. L’activation de cette option n’affecte que la représentation visuelle dans l’interface utilisateur et ne modifie ni la rotation réelle du moteur ni la configuration du contrôleur. Sous-menu Appareil

Le menu Appareil fournit des informations supplémentaires sur la propulsion électrique ou le contrôleur de moteur connecté et permet de définir un nom personnalisé pour une identification claire.

4.7.5. Intégration CANopen pour les systèmes de propulsion électrique

Venus OS prend en charge le profil CANopen pour l’intégration avec les systèmes de propulsion électrique ainsi qu’avec les contrôleurs de moteur Sevcon et Curtis, permettant la surveillance sur la page Bateau du dispositif GX et dans le portail VRM.

Les données du moteur et du régime (tr/min) sont mises à jour huit fois par seconde pour une animation fluide des jauges Le dispositif GX affiche les notifications et les messages d’erreur reçus des systèmes et contrôleurs CANopen compatibles.

4.7.6. Prise en charge des configurations multicoques/double moteur

Venus OS prend en charge les configurations multicoques/double moteur.

Pour les systèmes à double propulsion électrique, les paramètres suivants sont pris en charge :

Propulsions électriques gauche et droite configurables Le régime (tr/min) et le sens de marche sont affichés séparément pour chaque propulsion. Sens de marche par moteur Puissance de propulsion agrégée des deux propulsions électriques La page Bateau indique lorsqu’une ou plusieurs propulsions régénèrent de l’énergie

Lorsque deux moteurs sont connectés, la configuration de la page Bateau (Paramètres → Général → Affichage et apparence → Bateau) propose des options supplémentaires et permet d’affecter la propulsion électrique respectivement au côté gauche et au côté droit.

4.7.7. Surveillance VRM

Les données liées au système de propulsion électrique sont disponibles sur le portail VRM, y compris les données détaillées dans la section Avancé du portail.

La page vérification des modifications est accessible dans Paramètres → Général. Elle indique clairement si le dispositif GX fonctionne avec une configuration standard ou modifiée.

Cette page aide les utilisateurs, installateurs et distributeurs à identifier rapidement toute modification du système, et à restaurer la configuration par défaut si nécessaire. Cela réduit le temps d’assistance et de dépannage.

Pour vérifier l’état de la prise en charge : Accédez à Paramètres → Général → État de la prise en charge (vérification des modifications). Interprétation des états affichés : Standard : éléments affichés en vert – configuration non modifiée. Modifié : éléments affichés en orange – configuration modifiée par rapport à la configuration standard. Remarque : les éléments affichés en orange sont pris en charge par Victron Energy, mais une mauvaise utilisation peut nuire à la stabilité du système. Lors d’un dépannage, commencez par désactiver ces éléments. Le dispositif GX surveille également l’espace libre sur la partition de données. Une alarme est déclenchée si l’espace libre passe sous la barre des 10 %. Important Une partition de données pleine n’est problématique que sur les dispositifs GX utilisant l’image Image de Venus OS Large ou ayant été modifiés pour un usage avancé. Pour libérer de l’espace, suivez les instructions de la documentation Victron sur Node-RED/Signal K.

Le paramètre de profil de sécurité du réseau permet de contrôler la manière dont les données sont échangées localement (Ethernet ou WiFi) et à distance (via le portail VRM).

Trois profils sont disponibles :

Les modifications du profil de sécurité peuvent être effectuées dans le menu Paramètres → Général → Accès et sécurité → Profil de sécurité du réseau local.

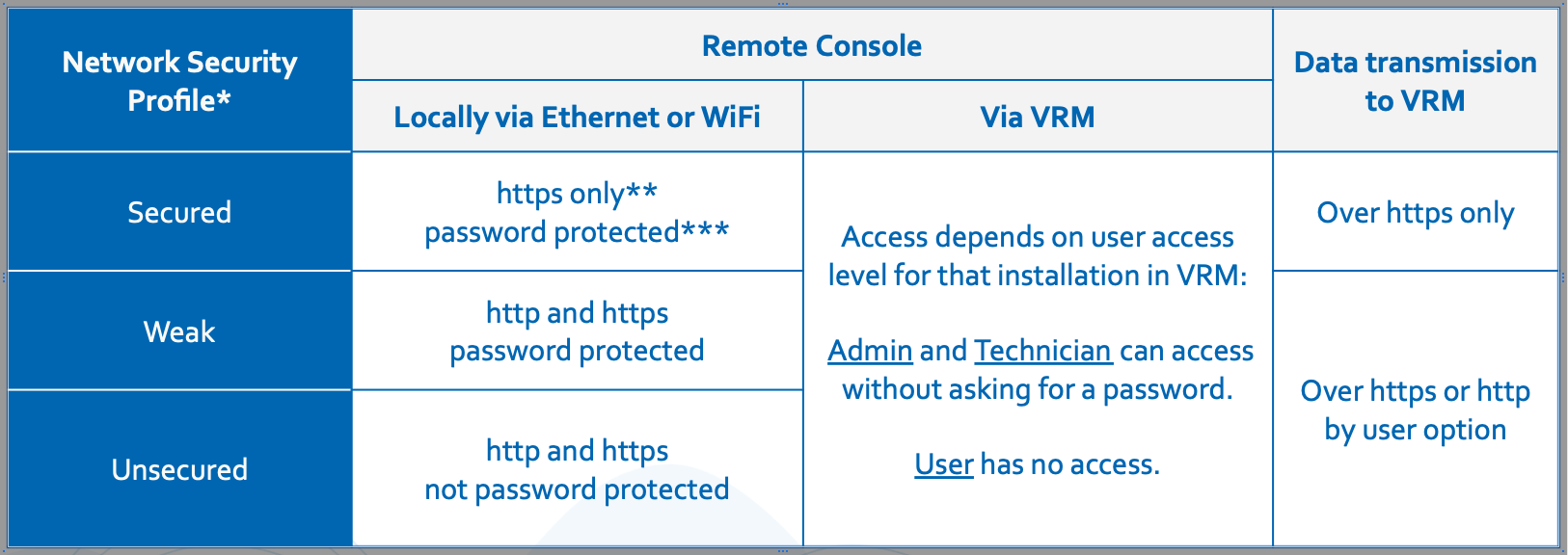

Détails du profil de sécurité du réseau

Récupération d’un mot de passe d’accès au réseau perdu

Si le mot de passe d’accès au réseau est perdu, celui-ci peut être réinitialisé à l’aide de l’une des méthodes suivantes, selon le modèle du dispositif GX :

Remarques :
