Ekrano GX Handbuch

Durch den Anschluss eines PV-Wechselrichters an ein GX-Gerät können die Stromerzeugung und die Energieverteilung in Echtzeit überwacht werden. Dies bietet Benutzern Einblick in die tatsächliche Ausgeglichenheit und die Energieflüsse innerhalb des Systems.

Hinweis: Diese Messungen dienen ausschließlich zu Überwachungszwecken und sind für den Betrieb oder die Leistung des Systems nicht erforderlich.

Drosselung von PV-Wechselrichtern

Zusätzlich zur Überwachung können bestimmte PV-Wechselrichtermodelle und -marken durch das GX-Gerät gedrosselt werden, d. h. die Ausgangsleistung kann bei Bedarf aktiv reduziert werden.

Diese Funktionalität ist für Systeme erforderlich, die die Funktion ESS-Null-Einspeisung oder Begrenzte Einspeisung verwenden.

Direkte Verbindungen

Verwendung eines Zählers

Für PV-Inverter, die nicht digital angeschlossen werden können, kann ein Zähler verwendet werden:

Ein USB-GPS kann verwendet werden, um die Fernverfolgung von Fahrzeugen oder Booten über das VRM-Portal zu ermöglichen.

Dies ermöglicht Folgendes:

Obwohl Victron keine USB-GPS-Module anbietet, unterstützt das EGX die meisten GPS-Empfänger von Drittanbietern, die den NMEA 0183-Befehlssatz (mit 4800 oder 38400 Baud) verwenden. Schließen Sie das GPS-Gerät einfach an einen beliebigen USB-Port an; es wird nach kurzer Zeit automatisch erkannt.

Geprüfte USB-GPS-Modelle

Zusätzlich zu USB-GPS-Empfängern kann ein NMEA 2000 GPS zur Fernverfolgung von Fahrzeugen oder Booten im VRM-Portal verwendet werden.

Voraussetzungen für die NMEA 2000 GPS-Kompatibilität

Für die Verwendung mit Victron GX-Geräten muss der NMEA 2000 GPS-Sender eines Drittanbieters die folgenden Kriterien erfüllen:

Die meisten NMEA 2000-kompatiblen GPS-Geräte sollten ordnungsgemäß funktionieren.

Geprüftes und bestätigtes Modell:

Physische Verbindung zu einem GX-Gerät

Das GX-Gerät und das NMEA 2000-Netzwerk verwenden unterschiedliche Steckverbinder. Es stehen zwei Optionen zur Verfügung:

Überprüfen Sie vor dem Anschluss stets die Datenblätter aller NMEA 2000-Geräte im System.

Wenn eine niedrigere Busspannung erforderlich ist:

Der VE.Can-Anschluss am GX-Gerät erfordert keine externe Stromversorgung.

GX-Geräte können Daten von kompatiblen NMEA 2000-Tanksendern von Drittanbietern auf dem Display anzeigen.

Kompatibilitätsvoraussetzungen

Konfigurationsunterstützung

Einige Sender ermöglichen die Konfiguration von Flüssigkeitstyp und -kapazität direkt über das GX-Gerätemenü.

Dies funktioniert beispielsweise mit dem Maretron TLA100 und ist möglicherweise auch mit anderen Marken möglich. Es empfiehlt sich, dies während der Einrichtung zu prüfen.

Geprüfte kompatible NMEA 2000-Tanksender

Die meisten anderen NMEA 2000-Tanksender sollten ebenfalls funktionieren. Wenn Sie ein hier nicht aufgeführtes Gerät erfolgreich verwenden, teilen Sie uns dies bitte über Community → Modifikationen mit.

Anschluss an ein GX-Gerät

Da VE.Can und NMEA 2000 unterschiedliche Steckverbinder verwenden, stehen zwei Optionen zur Verfügung:

Um Bluetooth-Sensoren wie beispielsweise von Mopeka, Ruuvi oder Safiery anzuschließen, muss das GX-Gerät Bluetooth unterstützen:

Folgende USB-Bluetooth-Adapter wurden geprüft und funktionieren einwandfrei:

Eine Liste zusätzlicher Adapter, die aktuell geprüft werden oder bekanntermaßen nicht funktionieren, finden Sie in der Victron-Community.

Mopeka-Sensoren ermöglichen die Ultraschallmessung von Flüssigkeitsständen in Druck- und Nichtdruckbehältern. Je nach Modell wird der Sensor entweder an der Ober- oder Unterseite des Tanks montiert. Daten wie Flüssigkeitsstand, Temperatur und Sensorspannung werden über Bluetooth Low Energy (BLE) an das GX-Gerät übertragen.

Um den Sensor über Bluetooth mit dem GX-Gerät zu verbinden, muss das GX-Gerät über eine Bluetooth-Funktion verfügen. Weitere Informationen zu den Voraussetzungen, Einschränkungen und kompatiblen USB-Bluetooth-Adaptern finden Sie im Abschnitt Voraussetzungen für die Bluetooth-Konnektivität.

Unterstützte Mopeka-Sensoren

6.8.1. Installation

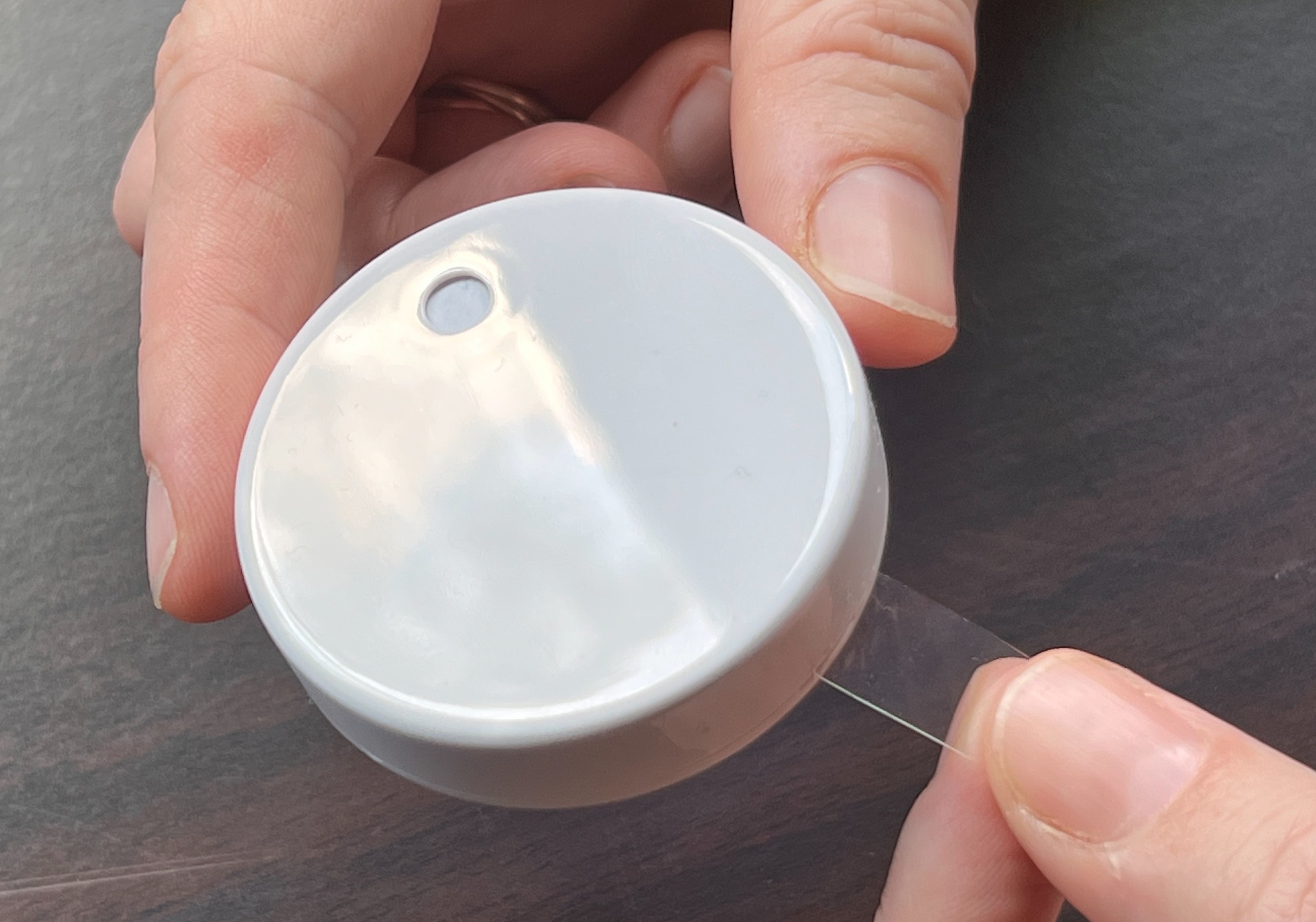

Die Installation des Mopeka-Sensors ist unkompliziert. Installieren Sie zunächst den Sensor gemäß den Installationshinweisen von Mopeka und konfigurieren Sie ihn mit der Mopeka Tank App (verfügbar im Google Play Store und im Apple App Store). Fahren Sie dann mit der Einrichtung auf dem GX-Gerät wie folgt fort:

Stellen Sie sicher, dass Bluetooth im Menü Bluetooth-Sensoren aktiviert ist (standardmäßig aktiviert). Gehen Sie auf dem GX-Gerät zu Einstellungen → E/A → Bluetooth-Sensoren. Bewegen Sie den Schieberegler zum Aktivieren nach rechts, um die Bluetooth-Sensoren zu aktivieren. Scrollen Sie nach unten, um Ihren Mopeka-Sensor zu finden. Bewegen Sie den entsprechenden Schieberegler nach rechts, um ihn zu aktivieren. Der Sensor sollte nun in der Geräteliste erscheinen. Wiederholen Sie die Schritte 1 bis 5 für jeden weiteren Sensor.

6.8.2. Konfiguration

1. Rufen Sie das Menü der Geräteliste auf.

2. Scrollen Sie und wählen Sie den gewünschten Sensor aus.

3. Klicken oder tippen Sie auf den ausgewählten Sensor, um dessen Übersichtsmenü zu öffnen.

4. Tippen oder klicken Sie auf den Sensor, um dessen Übersicht zu öffnen.

5. Im Einstellungsmenü können Sie:

   • Die Tankkapazität anpassen

   • Flüssigkeitstyp und Volumeneinheit auswählen

   • Kalibrierungswerte für leere und volle Tankfüllstände festlegen

   • Werte des Stromsensors und Batteriestand anzeigen

6. Nach Abschluss der Einrichtung kehren Sie zum Menü der Sensorübersicht zurück.

7. Tippen oder klicken Sie auf das Gerät, um das Menü mit den Geräteeinstellungen zu öffnen.

8. Im Gerätemenü können Sie einen benutzerdefinierten Namen zuweisen und Details wie den Anschlusstyp, die Produkt-ID und die VRM-Instanz anzeigen.

   Wiederholen Sie die Schritte 1 bis 8 für jeden weiteren Sensor.

6.8.3. Überwachung des Tankfüllstands

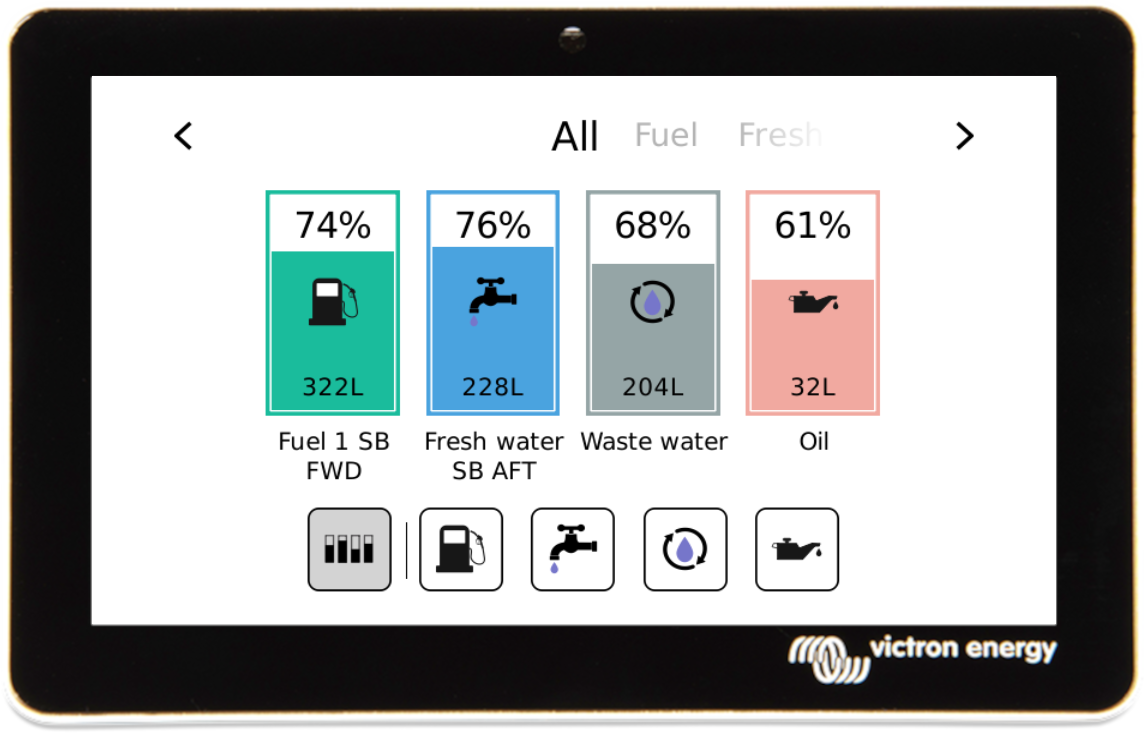

Die Tankfüllstände können an verschiedenen Stellen innerhalb der GX-Umgebung überwacht werden:

• Geräteliste auf dem GX-Gerät

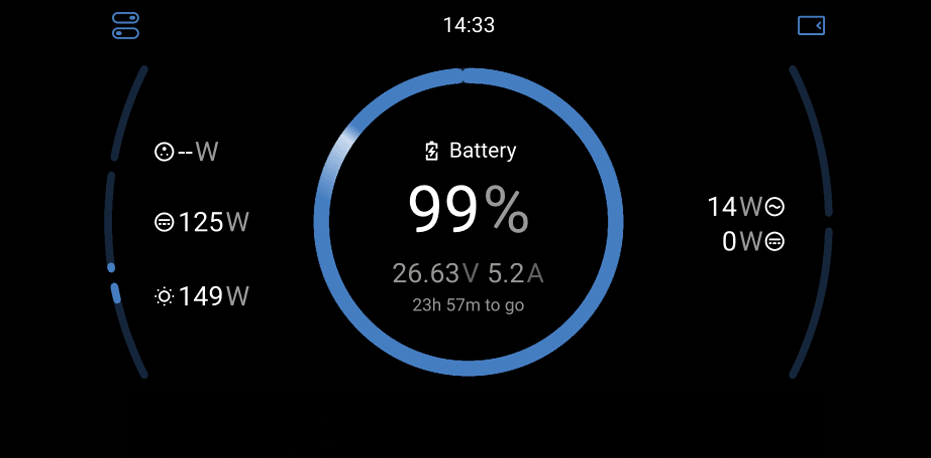

• Grafische Übersicht auf dem GX-Gerät

• VRM-Dashboard

• Widgets für das erweiterte VRM-Menü

• Widgets der VRM-App

Der Safiery Star-Tank ist ein radarbasierter Tankfüllstandsensor, der für die obenliegende Montage konzipiert ist. Er kann mit Klebstoff an nichtmetallischen Tanks befestigt oder mit dem standardmäßigen SAE-5-Lochmuster montiert werden. Der Sensor kommuniziert direkt mit einem GX-Gerät über Bluetooth Low Energy (BLE). Die Stromversorgung erfolgt über eine CR2744-Knopfzellenbatterie mit einer erwarteten Lebensdauer von bis zu fünf Jahren.

Ausführliche Produkt- und Montageanweisungen finden Sie im Star-Tank-Handbuch, das auf der Star-Tank-Produktseite verfügbar ist.

Um den Sensor über Bluetooth mit dem GX-Gerät zu verbinden, muss das GX-Gerät über eine Bluetooth-Funktion verfügen. Weitere Informationen zu den Voraussetzungen, Einschränkungen und kompatiblen USB-Bluetooth-Adaptern finden Sie im Abschnitt Voraussetzungen für die Bluetooth-Konnektivität.

6.9.1. Installation

Die Installation des Star-Tank-Sensors ist unkompliziert. Befolgen Sie zunächst die Installationshinweise zum Star-Tank und konfigurieren Sie den Sensor. Sobald dies abgeschlossen ist, fahren Sie mit den folgenden Schritten fort, um die Einrichtung auf dem GX-Gerät abzuschließen.

Stellen Sie sicher, dass Bluetooth im Menü Bluetooth-Sensoren aktiviert ist (standardmäßig aktiviert). Öffnen Sie das Menü Einstellungen → E/A → Bluetooth-Sensoren. Verschieben Sie den Schieberegler Aktivieren nach rechts, um die Bluetooth-Sensoren zu aktivieren. Um Ihren Star-Tank-Sensor zu finden, scrollen Sie nach unten, bis Sie ihn sehen. Um den Sensor zu aktivieren, verschieben Sie den Schieberegler nach rechts. Er sollte nun in der Geräteliste angezeigt werden. Wiederholen Sie die Schritte 1 bis 5 für mehr als einen Sensor.

6.9.2. Konfiguration

Rufen Sie das Menü der Geräteliste auf. Scrollen Sie nach oben oder unten und wählen Sie den entsprechenden Sensor. Klicken oder tippen Sie auf den ausgewählten Sensor, um dessen Übersichtsmenü zu öffnen. Klicken oder tippen Sie auf Einrichtung, um das Einstellungsmenü des Sensors aufzurufen. Im Einstellungsmenü können Sie die Tankkapazität ändern, den Flüssigkeitstyp und die Volumeneinheit auswählen, Kalibrierungswerte für leere und volle Tankfüllstände festlegen und den Wert des Stromsensors zusammen mit dem Batteriestand anzeigen. Nach Abschluss der Einrichtung kehren Sie zum Menü der Sensorübersicht zurück. Klicken oder tippen Sie auf das Gerät, um das Menü mit den Geräteeinstellungen zu öffnen. Im Gerätemenü können Sie dem Sensor einen benutzerdefinierten Namen zuweisen und zusätzliche Geräteinformationen anzeigen, z. B. den Anschlusstyp, die Produkt-ID und die VRM-Instanz. Wiederholen Sie die Schritte 1 bis 8, wenn Sie weitere Sensoren einrichten möchten.

6.9.3. Überwachung des Tankfüllstands

Die Tankfüllstände können an mehreren Stellen in der GX-Umgebung angezeigt werden:

Geräteliste auf dem GX-Gerät Füllstandsseite auf dem GX-Gerät VRM-Dashboard Widgets für das erweiterte VRM-Menü Widgets der VRM-App

Ruuvi-Sensoren übertragen Temperatur, Luftfeuchtigkeit und Luftdruck drahtlos über Bluetooth an ein GX-Gerät.

Um den Sensor über Bluetooth mit dem GX-Gerät zu verbinden, muss das GX-Gerät über eine Bluetooth-Funktion verfügen. Weitere Informationen zu den Voraussetzungen, Einschränkungen und kompatiblen USB-Bluetooth-Adaptern finden Sie im Abschnitt Voraussetzungen für die Bluetooth-Konnektivität.

Installationsvorgang Stellen Sie sicher, dass Bluetooth im Bluetooth-Menü aktiviert ist (standardmäßig aktiviert). Gehen Sie dazu zu Einstellungen → E/A → Bluetooth-Sensoren und klicken Sie auf „Aktivieren“, um die Bluetooth-Temperatursensoren zu aktivieren. Das Untermenü für Bluetooth-Adapter zeigt eine Liste der verfügbaren Bluetooth-Adapter an. Die Option „Fortlaufendes Scannen“ ermöglicht das kontinuierliche Scannen nach neuen Bluetooth-Sensoren. Beachten Sie jedoch, dass die Aktivierung dieser Option die WiFi-Leistung des GX-Geräts beeinträchtigen kann. Aktivieren Sie diese Option nur, wenn Sie nach neuen Bluetooth-Sensoren suchen müssen. Andernfalls sollten Sie sie deaktiviert lassen. Der Sensor wird im Menü als „Ruuvi ####” mit einer 4-stelligen hexadezimalen Geräte-ID angezeigt. Aktivieren Sie den entsprechenden Ruuvi-Sensor. Alle zuvor installierten und aktivierten Sensoren werden mit ihren benutzerdefinierten Namen angezeigt, sofern diese festgelegt wurden. Der Sensor sollte nun in der Geräteliste angezeigt werden – standardmäßig ist er mit „RuuviTag” bezeichnet. Im Einstellungsmenü des Temperatursensors können Sie den Typ einstellen (wählen Sie zwischen Batterie, Kühlschrank und Allgemein). Im Gerätemenü können Sie einen benutzerdefinierten Namen für den Sensor festlegen und erhalten zusätzliche Informationen wie den Anschlusstyp, die Produkt-ID und die VRM-Instanz. Batterielebensdauer und -status für Ruuvi-Sensoren: Ruuvi-Sensoren verwenden eine austauschbare CR2477 3-V-Lithium-Knopfzelle, die je nach Umgebungstemperatur in der Regel über 12 Monate hält. Informationen zur Batterie: Die interne Batteriespannung und der Status werden im Menü des Sensors angezeigt. Statusanzeigen der Batterie: OK-Status: Batteriespannung ≥ 2,50 V Die Batterie des Sensors ist fast leer: Batteriespannung ≤ 2,50 V Warnung bei niedrigem Batteriestand: Auf der Remote Console wird eine Warnung über einen niedrigen Batteriestand angezeigt. Wenn das GX-Gerät an VRM meldet, wird die Warnung auch dort angezeigt. Der Warnschwellenwert ist temperaturabhängig: Unter 20 °C: Schwellenwert ist 2,0 V Zwischen -20 °C und 0 °C: Schwellenwert ist 2,3 V Über 20 °C: Schwellenwert ist 2,5 V Sie können die Firmware des Ruuvi über die spezielle Ruuvi-App aktualisieren. Dies ist jedoch nur erforderlich, wenn Probleme auftreten.

IMT Technology GmbH bieten eine Reihe digitaler Silizium-Strahlungssensoren der Serie Si-RS485 an, die alle mit GX-Geräten kompatibel sind.

Kompatibilität

Betrieb

Verdrahtungsleitungen

Das Schaltbild in der folgenden Installationsanleitung veranschaulicht die Verkabelung für eine typische Installation.

Kabelverbindungen

Hinweise zur Installation

Um die Signalintegrität und einen zuverlässigen Betrieb zu gewährleisten, beachten Sie bitte die folgenden Richtlinien:

Die Sonneneinstrahlungssensoren der Serie IMT Si-RS485TC verfügen über eine interne galvanische Trennung (bis zu 1000 V) zwischen der Stromversorgung und den RS485-Modbus-Schaltkreisen, wodurch die nicht isolierte Victron RS485-zu-USB-Schnittstelle für die meisten Installationen geeignet ist.

Sollte jedoch eine isolierte RS485-zu-USB-Schnittstelle bevorzugt werden, ist das einzige kompatible Gerät Hjelmslund Electronics USB485-STIXL (andere Typen werden vom GX-Gerät nicht erkannt).

Mehrere Sensoren

Konfiguration

Im Allgemeinen ist keine spezielle oder zusätzliche Konfiguration erforderlich – die Standardkonfiguration im Auslieferungszustand ist für die Kommunikation mit einem Victron GX-Gerät kompatibel.

Wenn der Sonneneinstrahlungssensor der Serie IMT Si-RS485 jedoch zuvor in einem anderen System verwendet wurde oder die Einstellungen aus irgendeinem Grund geändert wurden, müssen Sie vor der weiteren Verwendung die Standardkonfiguration wiederherstellen.

Um die Konfiguration zu überarbeiten, laden Sie den IMT „Si-MODBUS-Configurator” aus dem Abschnitt für Software-Downloads herunter. Befolgen Sie die Anweisungen im Handbuch des Si-Modbus-Configurators (Download über denselben Link) und überprüfen oder aktualisieren Sie die folgenden Einstellungen:

Für weitere Unterstützung bei der Konfiguration der Strahlungssensoren der Serie IMT Si-RS485 wenden Sie sich bitte direkt an IMT Technology.

Benutzeroberfläche – GX-Gerät

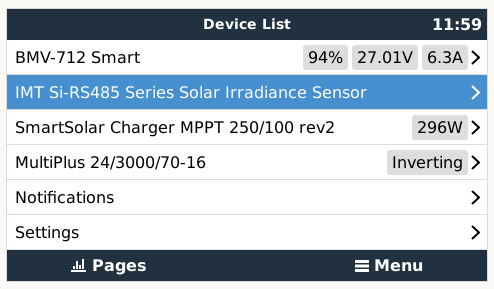

Sobald das Victron GX-Gerät angeschlossen und eingeschaltet ist, wird der IMT Si-RS485 Series Strahlungssensor innerhalb weniger Minuten automatisch erkannt und im Menü der Geräteliste angezeigt.

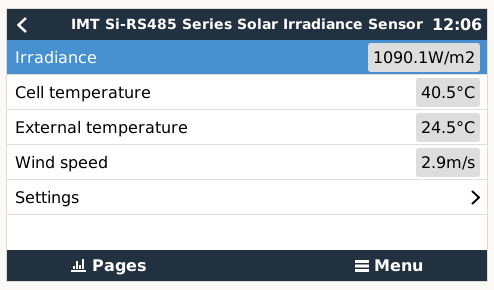

Im Menü des Solarstrahlungssensors der Serie IMT Si-RS485 werden alle verfügbaren Parameter automatisch angezeigt (abhängig von den angeschlossenen Sensoren) und in Echtzeit aktualisiert.

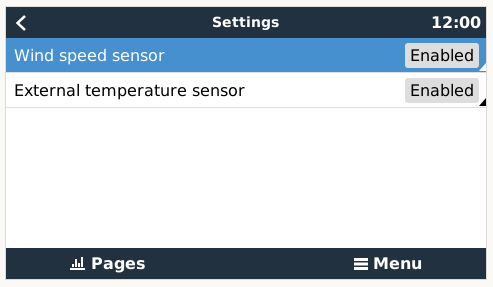

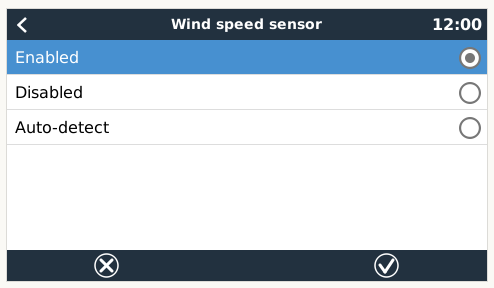

Im Untermenü „Einstellungen“ können Sie alle optionalen oder zusätzlichen externen Sensoren, die an den Strahlungssensor der Serie IMT Si-RS485 angeschlossen sind, manuell aktivieren oder deaktivieren.

Datenvisualisierung - VRM

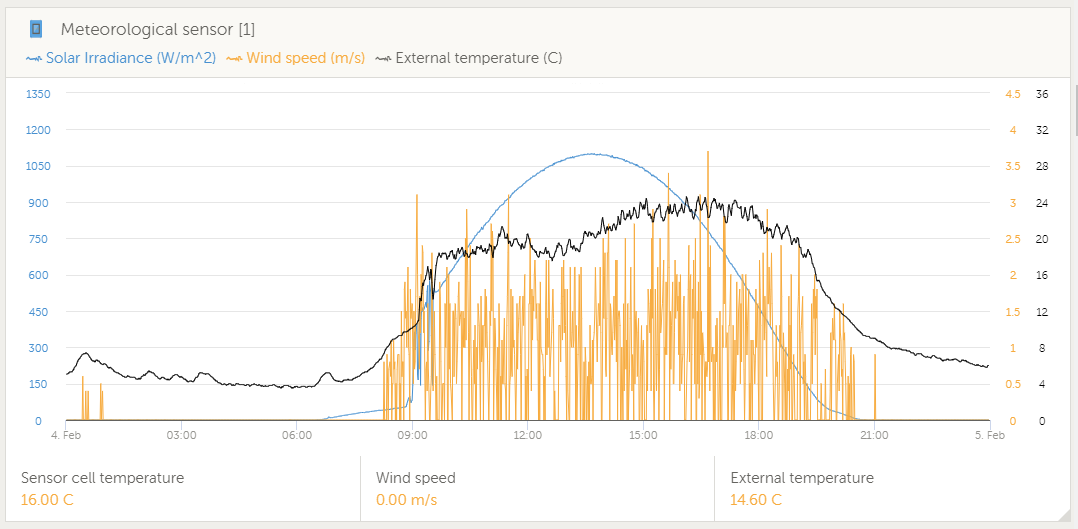

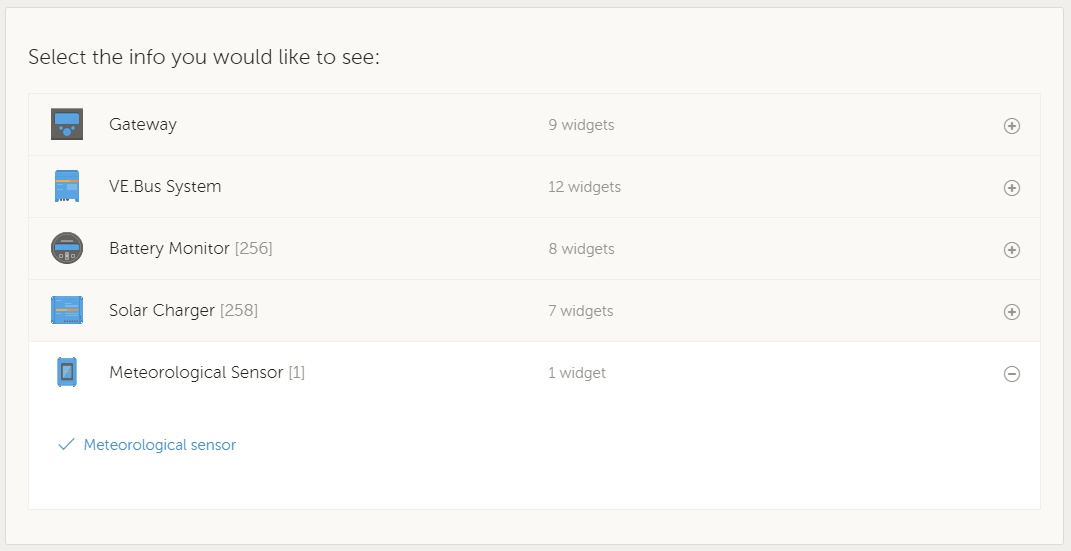

Um protokollierte Verlaufsdaten im VRM-Portal anzuzeigen, erweitern Sie die Widget-Liste „Meteorologischer Sensor“ und wählen Sie das Widget „Meteorologischer Sensor“ aus.

Die Daten aller verfügbaren Sensortypen werden automatisch im Diagramm angezeigt. Sie können einzelne Sensoren oder Parameter aktivieren oder deaktivieren, indem Sie in der Legende auf deren Namen klicken.

Das GX-Gerät kann Spannungs-, Strom- und Temperaturdaten von generischen Lichtmaschinen auslesen, wenn es an kompatible NMEA 2000-Gleichstromsensoren von Drittanbietern angeschlossen ist.

Hinweis: Diese Daten werden ausschließlich für die Anzeige verwendet. Er wird nicht für Systemberechnungen oder Regelfunktionen verwendet.

Voraussetzungen für NMEA 2000-Sensoren

Um die Kompatibilität sicherzustellen, muss der NMEA 2000-Gleichstromsensor die folgenden Kriterien erfüllen:

Die meisten NMEA 2000 DC-Sensoren sollten funktionieren.

Bestätigte kompatible Geräte

Physische Verbindung zu einem GX-Gerät

NMEA 2000-Netzwerke und GX-Geräte verwenden unterschiedliche Steckverbinder. Es sind zwei Adapterlösungen verfügbar:

6.12.1. Unterstützung für den Lichtmaschinenregler Wakespeed WS500

Einführung

Der WS500 ist ein externer intelligenter Lichtmaschinenregler mit CAN-Bus- und NMEA 2000-Kommunikation, der in erster Linie für Schiffs- und Wohnmobil-Anwendungen entwickelt wurde. Bei Anschluss an ein GX-Gerät ermöglicht der Wakespeed WS500 die Überwachung der Lichtmaschinenleistung und die DVCC-basierte Steuerung.

Voraussetzungen

Für die Integration des WS500 müssen folgende Bedingungen erfüllt sein:

1. Venus OS-Firmware v2.90 oder höher auf dem GX-Gerät

2. Wakespeed WS500-Firmware 2.5.0 oder höher auf dem WS500-Regler

3. Der WS500 muss an den VE.Can-Anschluss des GX-Gerätes angeschlossen werden. Der Anschluss über den BMS-Can-Anschluss (z. B. bei Cerbo GX) wird zur Überwachung nicht unterstützt

Voraussetzungen für die DVCC-Regelung

1. Venus OS-Firmware v3.30 oder höher auf dem GX-Gerät

2. Wakespeed WS500-Firmware 2.5.2 oder höher auf dem WS500-Regler

3. Der von Wakespeed mitgelieferte Strom-Shunt muss an der Lichtmaschine installiert werden

4. WS500 muss mit aktivierter Option „Shunt an Lichtmaschine” konfiguriert sein (Wakespeed-Anwendung: Registerkarte System auf dem Konfigurationsbildschirm)

5. Legen Sie die Lichtmaschinenleistung in Ampere auf der Registerkarte Lichtmaschine fest

6. NMEA 2000-Unterstützung (System > Expertenmodus) muss aktiviert sein

Kabelanschluss des WS500 an VE.Can

Sowohl der WS500 als auch der VE.Can verwenden RJ45-Steckverbinder für die CAN-Kommunikation, jedoch mit unterschiedlichen Pinbelegungen. Ein standardmäßiges (gerades) UTP-Netzwerkkabel ist nicht geeignet. Ein spezielles Crossover-Kabel ist erforderlich.

Die Pinbelegung entnehmen Sie bitte der folgenden Abbildung:

CAN-Pin-Belegung:

• VE.Can: Klemme 7 = CAN-H, Pin 8 = CAN-L

• WS500: Pin 1 = CAN-H, Pin 2 = CAN-L

Voraussetzungen für die Verkabelung:

• Pin 1 (WS500) → Klemme 7 (VE.Can)

• Pin 2 (WS500) → Pin 8 (VE.Can)

Verbinden Sie das Ende mit Klemme 7/8 mit dem VE.Can-Anschluss am GX-Gerät. Das andere Ende (Pin 1/2) wird an den WS500 angeschlossen. An beiden Enden muss ein Abschlusswiderstand angebracht werden.

Die Kabelfarben sind nicht relevant, wenn Sie das Crossover-Kabel selbst herstellen. Wakespeed bietet auch ein vorgefertigtes Kabel mit einem blauen RJ45-Stecker an – dieses Ende wird an den VE.Can-Anschluss angeschlossen.

Anmerkung

Bitte beachten Sie, dass die von Wakespeed gelieferten schwarzen Abschlusswiderstände und die von Victron gelieferten blauen Abschlusswiderstände nicht austauschbar sind. Setzen Sie daher den Victron-Abschlusswiderstand auf der Victron-Seite des Netzwerks ein und den Wakespeed-Abschlusswiderstand auf der Wakespeed-Seite.

Verkabelungsbeispiel

Das nachstehende Beispiel zeigt einen Überblick über die empfohlene Verkabelung anhand einer Installation mit einem Lynx Smart BMS, Lynx Verteilern und einem Ekrano GX.

Die korrekte Platzierung des Shunts der Lichtmaschine (nicht zu verwechseln mit dem Shunt des BMV oder SmartShunt) ist hier wichtig für den korrekten Anschluss der Strommessleitung.

Das vollständige Anschlussschema für die Verbindung zwischen WS500 und Lichtmaschine finden Sie in den Handbüchern des WS500 und der Lichtmaschine.

GX-Geräte-Benutzeroberfläche für WS500

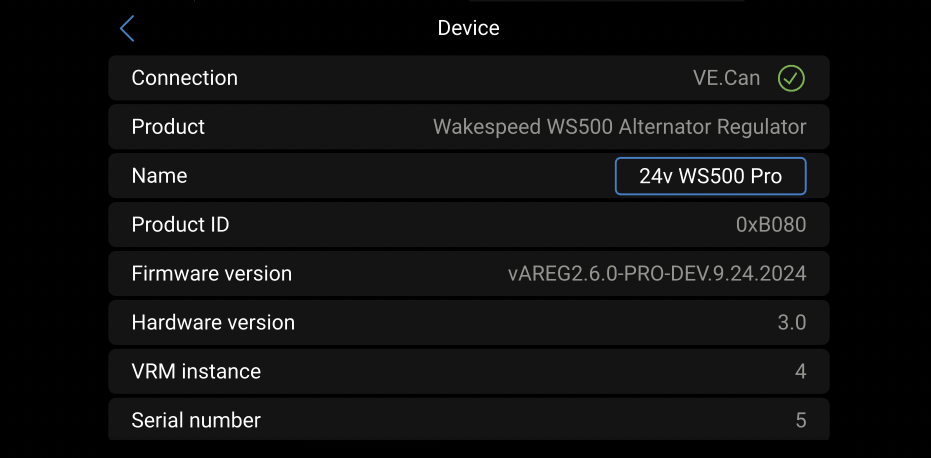

Nach dem Anschließen wird das WS500 in der Geräteliste des GX-Geräts angezeigt.

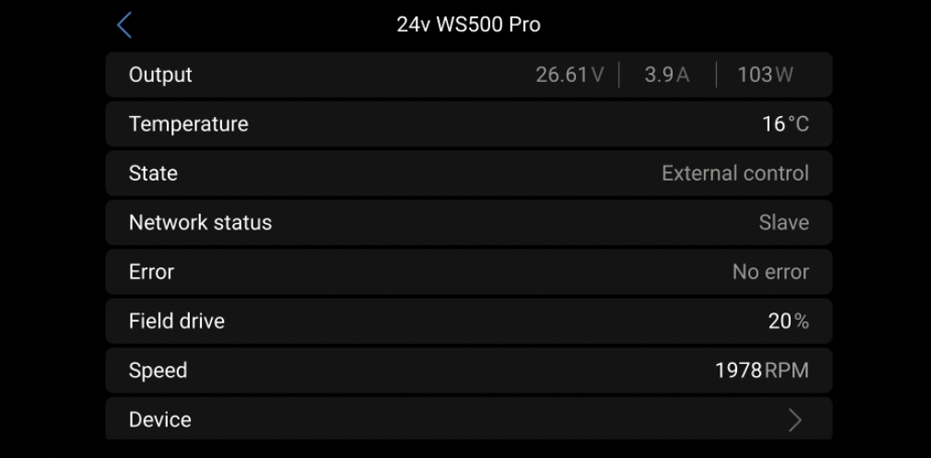

Das WS500-Menü liefert dann die folgenden Informationen und Daten:

Ausgang: Vom Lichtmaschinenregler gemeldete Spannung, Strom und Leistung Temperatur: Vom WS500-Sensor gemessene Temperatur der Lichtmaschine Status: der Ladezustand des WS500 Aus: es wird nicht aufgeladen Konstantsstrom / Konstansspannung / Ladeerhaltung: WS500 aktiv mit eigenem Algorithmus Externe Steuerung: Aufladen über ein BMS (z. B. Lynx Smart BMS) Netzwerkstatus: Eigenständig: unabhängig betrieben Gruppenmaster: Bereitstellung von Ladezielen für andere WS500-Geräte Slave: Empfängt Ladeaufträge von einem anderen WS500 oder BMS Fehler: Zeigt den aktuellen Fehlerstatus an Informationen zu Fehlercodes finden Sie im Wakespeed-Konfigurations- und Kommunikationshandbuch Siehe Anhang für Fehler Nr. 91 und Nr. 92 Feldantrieb: Prozentsatz des Feldantriebsausgangs zur Lichtmaschine Drehzahl: Drehzahl der Lichtmaschine, abgeleitet vom Statorsignal. Wenn dieser Wert falsch ist, kann er durch Einstellen der Option „Alt Poles“ in der Konfigurationszeile des Wakespeed SCT angepasst werden. Motordrehzahl: Drehzahl des Motors, Quelle: Berechnet aus der Drehzahl der Lichtmaschine und dem von der SCT-Konfigurationszeile festgelegten Motor/Lichtmaschinen-Verhältnis. NMEA 2000 (PGN127488) J1939 (PGN61444) Sie können dem WS500 über das Gerätemenü einen benutzerdefinierten Namen zuweisen. Dadurch wird die Konfigurationszeile $SCN des Reglers aktualisiert.

WS500-Daten auf dem VRM-Portal

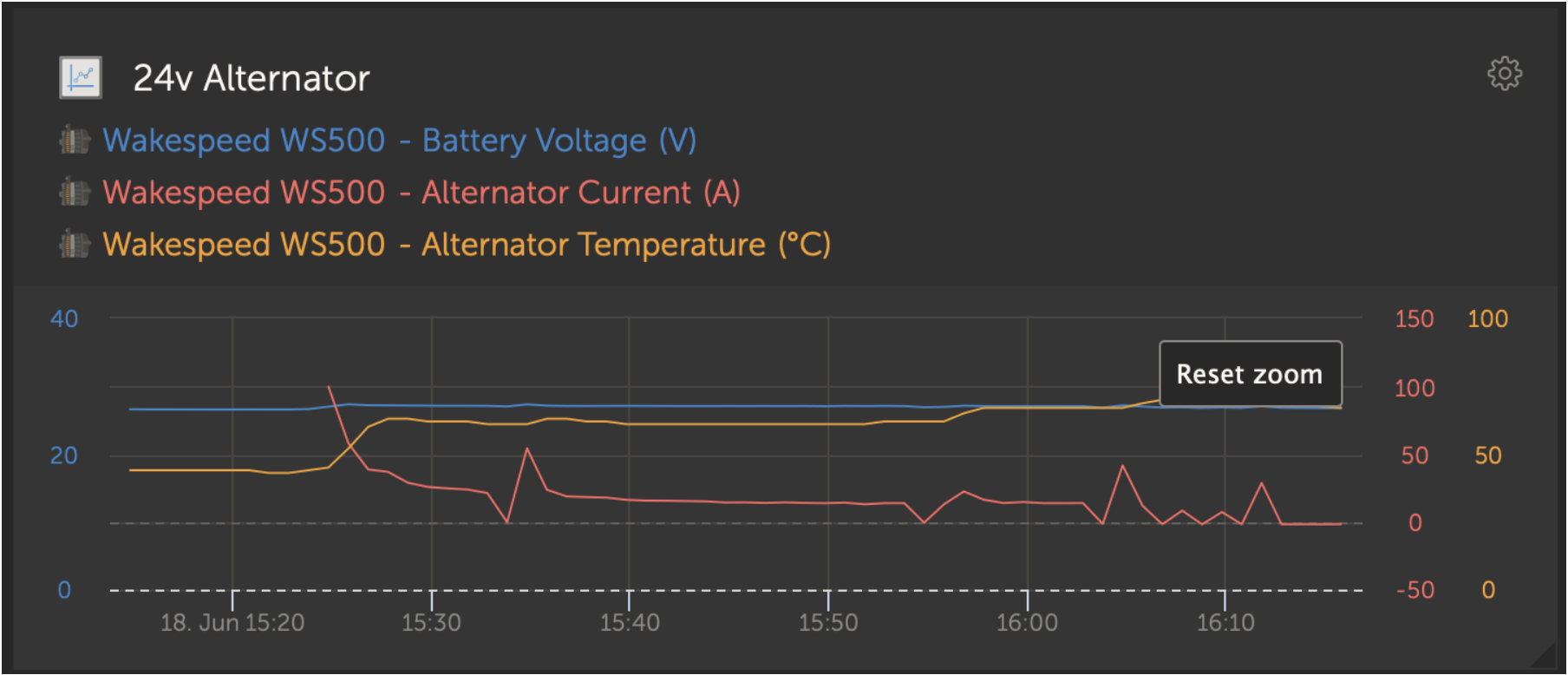

Das VRM-Portal kann WS500-Daten wie Strom, Spannung und Temperatur anzeigen.

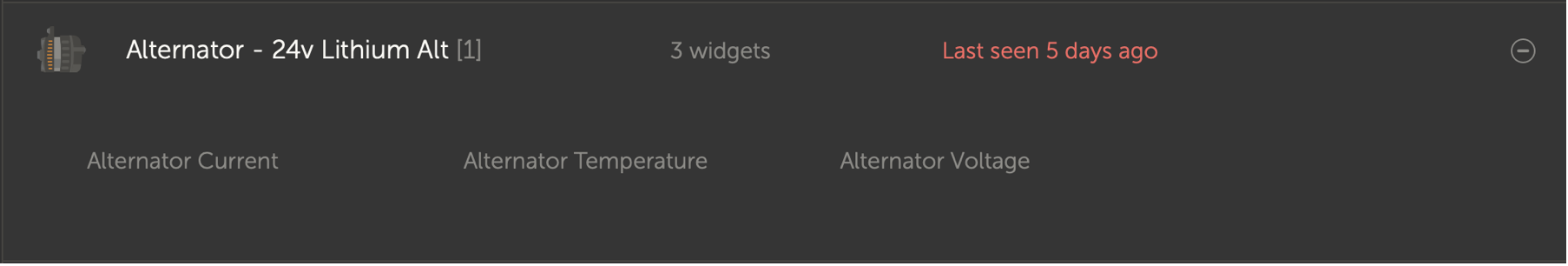

Derzeit sind 3 Widgets auf dem VRM verfügbar

VRM-Widget zur Anzeige von Spannung, Strom und Temperatur des WS500

Fehlerbehebung & FAQ

Weitere Unterstützung und Hilfe zur Fehlerbehebung erhalten Sie direkt vom Wakespeed-Support.

Fehlercode #91 und #92

Alle WS500-Fehlercodes, wie im Wakespeed-Kommunikations- und Konfigurationshandbuch definiert, werden vom GX-Gerät gemeldet.

In Systemen mit integriertem BMS sind die folgenden Fehlermeldungen kritisch, solange die Ereignisse aktiv sind, und erfordern sofortige Aufmerksamkeit.

• #91: Lost connection with BMS

  Der WS500 hat die Verbindung mit dem BMS verloren und wechselt in den konfigurierten Heimkehrmodus. Sobald die Verbindung mit dem BMS wiederhergestellt ist, werden wieder die vom BMS festgelegten Ladeziele verwendet.

• #92: ATC disabled through feature IN

  Das BMS hat ein Ladungstrennungsereignis durch die Funktion in der Leitung signalisiert und der WS500 ist daher in einen Aus-Status zurückgekehrt.

Strom- und Leistungsdaten werden im WS500-Gerätemenü nicht angezeigt

Das Fehlen von Strom- und Leistungsdaten im WS500-Gerätemenü ist kein Fehler. Es spiegelt die Systemkonfiguration wider und ist unter bestimmten Bedingungen zu erwarten:

• Kein Shunt der Lichtmaschine installiert: Der WS500 kann ohne einen Shunt der Lichtmaschine den Ausgangstrom und die Leistung der Lichtmaschine nicht messen.

• Shunt der Lichtmaschine ist installiert, aber nicht richtig konfiguriert. Überprüfen Sie die Einstellung ShuntAtBat und die Einstellung Sensor ignorieren“ mit Hilfe der Wakespeed-Konfigurationstools.

Hinweis zum Shunt der Lichtmaschine

Ein Shunt der Lichtmaschine ist ein Stromsensor, der in Reihe mit dem Ausgang der Lichtmaschine installiert ist. Es wird direkt an den WS500 angeschlossen und liefert Echtzeitmessungen des Ausgangstroms und der Leistung der Lichtmaschine.

• Optional: Für den Grundbetrieb nicht erforderlich

• Erforderlich: Erforderlich für DVCC-Kompatibilität

• Wenn kein Shunt installiert ist, zeigt das GX-Gerät weiterhin Parameter wie Feldantrieb (%) und Spannung der Lichtmaschine an, jedoch nicht Strom oder Leistung.

FAQ

Frage 1: Wird der Ausgangstrom der Lichtmaschine (sofern gemessen) über die Anzeige hinaus für weitere Zwecke verwendet?

Antwort 1: Ja. Dank der DVCC-Integration kann das GX-Gerät den Ausgang des WS500 steuern und den Ladestrom zwischen dem WS500 und beispielsweise MPPTs und DC-DC-Batterieladegeräten verteilen.

Frage 2: Kann der Ausgangstrom der Batterie über den CAN-Bus von einem Lynx Smart BMS oder anderen Monitoren ausgelesen werden?

Antwort 2: Ja. Wenn der Shunt des WS500 für die Messung der Lichtmaschinenleistung konfiguriert ist, kann der Strom über den CAN-Bus ausgelesen werden (z. B. mit einem Lynx Smart BMS). Der WS500 nutzt dies, um eine Überladung zu vermeiden. Wenn beispielsweise die Batterie 100 A erfordert und der WS500 200 A liefert, werden die zusätzlichen 100 A an Gleichstromlasten weitergeleitet. Dies verbessert die Genauigkeit der Lastberechnung.

Frage 3: Gibt es Empfehlungen zur Verkabelung bei Verwendung eines Lynx Smart BMS oder Lynx BMS NG?

Antwort 3: Ja. Wir bieten detaillierte Systembeispiele, darunter:

• Eine Katamaran-Konfiguration mit zwei WS500-Geräten

• Ein System mit einer zweiten Lichtmaschine, die von einem WS500 geregelt wird

Diese Beispiele können als Vorlagen verwendet werden und sind auf der Produktseite des Lynx Smart BMS verfügbar.

Frage 4: Was ist, wenn kein Lynx Smart BMS verwendet wird? Wie sollte die Verkabelung erfolgen?

Antwort 4: Wakespeed bietet eine Schnellstartanleitung, die die Konfiguration der DIP-Schalter und die Verkabelung des Kabelbaums behandelt.

Weitere Verdrahtungsdiagramme finden Sie im Produkthandbuch des WS500.

Hinweis: Der Shunt muss an die Batterie angeschlossen und das WS500 entsprechend konfiguriert werden.
