5. Anslutning av Victron-produkter
5.1. VE.Bus Multi/Quattro/Växelriktare
För att hålla det kort kommer vi att hänvisa till alla Multi, Quattro och växelriktare som VE.Bus-produkter.
Kompatibilitet med GX-enheter
Den tidigaste VE.Bus-programvaran som stöds av Cerbo GX är 111.
Tabellen nedan anger kompatibilitet baserat på VE.Bus-enhetens mikroprocessorversion.
Mikroprocessor för VE.Bus-enhet | Stödjer GX-enhet |
|---|---|
18xxxxxx | Nej |
19xx111 | Ja |
20xx111 | Ja |
26xxxxx | Ja |
27xxxxx | Ja |
Anmärkningar:
| |
Användning av fjärrterminal av/på
För Multi, Quattro och EasySolar:
Det är inte möjligt att använda den fjärrstyrda på/av-brytaren med en GX-enhet.
Behåll fabrikskopplingen: kabel vänster och höger terminal.
Om inaktivering av systemet krävs, använd Safety Switch Assistant (assistent för säkerhetsbrytare).
Obs: Begränsningen ovan gäller inte för: MultiPlus-II, Quattro-II, och EasySolar-II. De stödjer fjärrstyrd på/av-funktion tillsammans med GX-enheter.
Systemanslutningar
Observera
Blanda inte ihop VE.Bus-portarna på en GX-enhet med Ethernet- eller VE.Can/BMS-Can-portarna.
Enskilda VE.Bus-produkter
Anslut någon VE.Bus-port på GX-enheten.
Använd en standard RJ45 UTP-kabel, se prislista.
Varning
Låt oanvända VE.Bus-portar vara öppna. Sätt inte in de blåa RJ45-VE.Can-avslutningsmotstånden i dessa portar.
Parallell-, delade och trefas-VE.Bus-system
För att ansluta flera VE.Bus-produkter, konfigurerade som parallell-, delade eller trefas-VE.Bus-system, koppla antingen den första eller den sista VE.Bus-produkten i kedjan till en VE.Bus-port på en GX-enhet.
Använd en standard RJ45 UTP-kabel, se prislista.
Varning
Låt oanvända VE.Bus-portar vara öppna. Sätt inte in de blåa RJ45-VE.Can-avslutningsmotstånden i dessa portar.
VE.Bus-system med litiumbatterier och en VE.Bus BMS (endast v1)
Följande är endast tillämpligt för VE.Bus BMS V1 och ska inte förväxlas med dess efterföljare VE.Bus BMS V2 eller VE.Bus BMS NG.
Koppling av GX-enhet
Anslut GX-enheten till VE.Bus-uttaget på MultiPlus/Quattro, inte till ”Fjärrpanels”-uttaget.
Alternativt kan du ansluta den till en av Multi/Quattro-enheterna i systemet.
Det är möjligt att kombinera Multi/Quattro med en VE.Bus BMS och en Digital Multi Control. Koppla helt enkelt Digital Multi Control till RJ45-uttaget på VE.Bus BMS som kallas Fjärrpanel.
Begränsningar
Kontrollen På/Av/Endast laddare inaktiveras automatiskt i GX-enhetens meny när en VE.Bus BMS upptäcks.
Det är möjligt att kombinera en Multi/Quattro med en VE.Bus BMS och en Digital Multi Control. Koppla helt enkelt Digital Multi Control till RJ45-uttaget på VE.Bus BMS som kallas Fjärrpanel.
Inställningen för ingångsströmbegränsning förblir aktiv via GX-enheten, även med en VE.Bus BMS.
Automatisk avstängning vid lågt batteri
För att aktivera automatisk avstängning i GX-enheten vid lågt batteri:
Anslut terminalen Effekt in V+ på GX-enheten till utgången för belastningsfrånkoppling på VE.Bus BMS.
Säkerställ att både GX-enheten och VE.Bus BMS delar samma negativa batteripol.
Kombinera Cerbo GX med en Digital Multi Control
Både en GX-enhet och en Digital Multi Control (DMC) kan anslutas till samma VE.Bus-system. Tänk dock på:
Kontrollerna På/av och Endast laddare på GX-enheten är inaktiverade när det finns en DMC.
Ingångsströmbegränsningen ställs in via Digital Multi Control. Den här inställningen har företräde och förbigår GX-enheten. Den kan inte justeras från GX-enheten i den här konfigurationen.
Anslutning av flera VE.Bus-system till ett enda Cerbo GX
Endast ett VE.Bus-system kan anslutas direkt till GX-enhetens inbyggda VE.Bus-portar. Överväg följande alternativ för att ansluta ytterligare system:
Alternativ 1: Använd ett MK3-USB-gränssnitt
Denna metod tillåter visning av flera system men med begränsade funktioner.
Endast det system som är kopplat till de inbyggda VE.Bus-portarna bidrar med data till översiktssidorna.
Alla anslutna system visas i enhetslistan och ingår i energistatistiken från VRM.
DVCC- och ESS-kontroller tillämpas endast på det system som är direkt anslutet till de inbyggda VE.Bus-portarna.
Ytterligare system anslutna via MK3-USB stödjer inte DVCC Control och följer sin egen interna konfiguration för laddning/urladdning.
Logiken för generator start/stopp tillämpas endast till det direkt anslutna systemet.
För ESS-system deltar endast det system som är kopplat till de inbyggda VE.Bus-portarna i ESS-mekanismerna. Andra är endast synliga i enhetslistan.
Alternativ 2: Använd VE.Bus till VE.Can-gränssnitt (ASS030520105)
Rekommenderas ej - detta är en föråldrad produkt.
Krävs ett gränssnitt per VE.Bus-system.
VE.Can måste vara korrekt avslutat och försett med ström. För mer information hänvisar vi till vitboken om datakommunikation, Q17.
Ytterligare funktioner tillhandahålls av en GX-enhet till VE.Bus-produkter.
När GX-enheten är ansluten till internet aktiveras följande:
Fjärrkonfiguration via VRM - se Remote VE.Configure-manualen för mer information, systemkrav och specifika steg för att få åtkomst till den här funktionen.
Uppdatering av VE.Bus fasta programvara - se manualen om uppdatering av VE.Bus fasta programvara.
5.2. AC-belastningsövervakare
 |  |  |
Alla energimätartyper som stöds kan nu konfigureras för rollen AC-mätare.
För att göra det ska du gå till: Inställningar → Energimätare → [din energimätare] → Roll och välja AC-mätare som rollen (övriga alternativ som finns är nät, solcellsväxelriktare och generator).
Notera
Observera att sådana övervakade belastningar inte används i några beräkningar, de övervakas endast.
5.3. Batteriövervakare, MPPT-enheter , Orion XS- och Smart IP43-laddare med en VE.Direct-port
Enheter med en VE.Direct-port, såsom BMV-batteriövervakare, MPPT-solcellsladdare, Orion XS och Smart IP43-laddare, kan anslutas direkt till en GX-enhet via VE.Direct.
Det finns två tillgängliga VE.Direct-kablar:
Raka VE.Direct-kablar - Art. nr. ASS030530xxx
Högervinklade VE.Direct-kablar - Art. nr. ASS030531xxx ,som är utformade för att minimera djupet bakom monteringspaneler.
Notera
VE.Direct-kablar har en maximal längd på 10 m och kan inte förlängas. För längre avstånd kan du använda ett VE.Direct till USB-gränssnitt med en aktiv USB-förlängningskabel.
VE.Direct till VE.Can-gränssnitt (begränsad användning)
VE.Direct till VE.Can-gränssnittet kan endast användas med:
BMV-700
BMV-702
Ej kompatibelt med:
BMV-712
MPPT-solcellsladdare
VE.Direct-växelriktare
Detta gränssnitt omvandlar inte data för dessa enheter till CAN-buss-meddelanden.
Om du använder VE.Direct till VE.Can-gränssnittet:
Säkerställ att VE.Can-nätverket är avslutat korrekt och försett med ström.
Vi hänvisar till Q17 i vitboken om Victron Datakommunikation för instruktioner om strömförsörjning.
Notera
Detta gränssnitt är föråldrat och rekommenderas inte för nya installationer.
Anslutning av fler VE.Direct-enheter till din Cerbo GX än antalet fysiska VE.Direct-portar
Om du behöver ansluta fler VE.Direct-enheter än det finns VE.Direct-portar är följande alternativ tillgängliga:
Använd VE.Direct till USB-gränssnittet.
Använd en USB-hubb när ytterligare portar krävs.
Vi hänvisar till avsnittet Anslutningsöversikt för detaljer om det högsta antalet VE.Direct-enheter som kan anslutas.
Observationer om äldre VE.Direct MPPT-enheter
Vissa äldre modeller, som MPPT 70/15 är inte kompatibla med GX-enheter om de inte uppfyller ett minimikrav för hårdvaruversion.
Enheten måste vara från år/vecka 1308 eller senare.
Uppdateringar av fast programvara löser inte inkompatibiliteten med tidigare modeller.
För att identifiera din modell:
Kolla serienumret som är tryckt på etiketten på baksidan.
Exempel: HQ1309DER4F betyder 2013, vecka 09, som är kompatibel.
5.3.1. DC-belastningsövervakningsläge
Du kan använda en SmartShunt eller B;V-712 för att övervaka enskilda DC-kretsar istället för hela batterisystemet. För att göra detta ska du ändra inställningen för Övervakningsläge från Batteriövervakare till DC-energi.
Tillgängliga DC-mätartyper
När du har valt läget DC-energimätare kan följande typer utses i VictronConnect:
Källor: Solcellsladdare, vindladdare, axelgenerator, växelströmsgenerator, bränslecell, vattengenerator, DC-DC-laddare, AC-laddare, allmän källa
Belastningar: Allmän belastning, elektrisk drivning, kyl, vattenpump, länspump, DC-system, växelriktare, varmvattenberedare
Integration med GX-enheter
När den är ansluten till Cerbo GX visas den valda mätartypen tillsammans med ström (A) och effekt (W) i användargränssnittet och skickas till VRM-portalen för fjärrövervakning.
Särskilda fall: Typ ”DC-system”
När den är konfigurerad som typ ”DC-system”, erbjuder Cerbo GX flera funktioner utöver dataloggning.
DC-systemeffekten som visas räknar samman avläsningar från alla SmartShuntar som är konfigurerade med DC-systemtypen. Detta stödjer system på flera platser, som exempelvis DC-system i båda sidorna på en katamaran.
DVCC laddningsströmbegränsning justeras dynamiskt: GX-enheten kompenserar för DC-belastningar när den ställer in strömbegränsningar för Multi, Quattro och solcellsladdare. Till exempel:
Om en DC-belastning på 50 A mäts
och batteriet rapporterar en CCL (laddningsströmbegränsning) på 25 A,
då ställer systemet in en begränsning på 75 A till laddningskällorna, vilket resulterar i optimerat laddningsbeteende för lustjakter, husbilar, bussar och andra system med betydande DC-belastningar.
Observationer och begränsningar:
Denna funktion stöds endast av SmartShunt och BMV-712. Den är inte tillgänglig på BMV-700 eller BMV-702.
Övervakningsläget måste konfigureras genom att använda VictronConnect direkt på SmartShunten eller BMV-712. Se produktmanualen för BMV-712 eller SmartShunt på produktsidan för batteriövervakare för inställningsinstruktioner.
Funktionen NMEA 2000-ut stödjer inte DC-mätartyperna. Exempelvis om en SmartShunt konfigureras för att övervaka en generator är inte den datan tillgänglig på NMEA 2000.
5.4. VE.Can-enheter
För att ansluta en produkt med en VE.Can-port, använd en standard RJ45 UTP-kabel (tillgänglig med rakt och vinklat kontaktdon)
Viktigt:
Avsluta VE.Can-nätverket i båda ändarna med VE.Can-avslutningsmotstånd. En påse med två avslutningsmotstånd levereras med varje VE.Can-produkt. Ytterligare avslutningsmotstånd finns tillgängliga separat.
Anmärkningar om kompatibilitet
MPPT 150/70 måste köra fast programvara v2.00 eller nyare för att fungera med GX-enheter.
En Skylla-i-kontrollpanel och en Ion Control-panel kan användas tillsammans med GX-enheter.
Alla VE.Can-enheter tillhandahåller effekt till VE.Can-nätverket så ingen separat VE.Can-strömförsörjning krävs.
Protokollomvandlare (till exempel VE.Bus till VE.Can-gränssnittet, BMV till VE.Can-gränssnittet) förser inte VE.Can-nätverket med ström.
VictronConnect-Remote (VC-R) support
Följande VE.Can-produkter stödjer VictronConnect-Remote-övervakning (VC-R) och möjliggör konfigurering och övervakning via VRM. Läs VictronConnect-manualen för ytterligare information.
VE.Can produkt | VC-R | Anmärkningar |
|---|---|---|
Lynx Shunt VE.Can | Ja | - |
Lynx Smart BMS, Lynx BMS NG | Ja | - |
Växelriktare RS, Multi RS och MPPT RS | Ja | De har även VE.Direct men måste anslutas via VE.Can för VC-R |
Blue/Smart Solar VE.Can MPPT-enheter [1] | Ja | Tr- eller MC4-modeller |
Skylla-i och Skylla-IP44/IP65 | Ja | Kräver programvaruversion v1.11 |
1 Alla VE.Can-solcellsladdare förutom de allra äldsta (stora rektangulära höljen med skärm) BlueSolar MPPT VE.Can 150/70 och 150/85 | ||
5.5. VE.Can- och BMS-Can-gränssnitt
Cerbo GX har två CAN-buss-gränssnitt med två RJ45-portar var. De är oberoende vad gäller data och anslutna enheter. Beroende på modellen (Cerbo GX eller Cerbo GX MK2) har dessa portar olika kapaciteter.
Se Översikt av anslutningar för modellspecifika skillnader.
Identifiering
Cerbo GX (BPP900450100):
Portar märkta som VE.Can och BMS-Can
Etiketter tryckta på toppen av enheten
Visas i servicemenyn GX Remote Console som ”VE.Can” och ”BMS-Can”
Cerbo GX MK2 (BPP900450110 / BPP900451100):
Portar märkta som VE.Can 1 och VE.Can 2
Identiska enheter, skiljer sig endast åt avseende ursprungsland
Visas i servicemenyn GX Remote Console som ”VE.Can 1” och ”VE.Can 2”
Huvudsakliga skillnader
Cerbo GX (original):
1 × VE.Can-port (ej isolerad)
1 x BMS-Can-port (ej konfigurerbar, fast på 500 kbit/s)
Cerbo GX MK2:
2 x fullt konfigurerbara VE.Can-portar (VE.Can 1 är isolerad)
Båda portarna kan ställas in till:
VE.Can (500 kbit/s, standard)
BMS-Can (500 kbit/s)
CAN-bus BMS (250 kbit/s)
Andra CAN-profiler som stöds, såsom RV-C
Användningsriktlinjer
VE.Can (250 kbit/s, standard)
För Victron-enheter som:
VE.Can MPPT-enheter
Skylla-IP65
Lynx Shunt VE.Can
Lynx Smart BMS och Lynx Smart BMS NG
Avsluta båda ändarna genom att använda de medföljande VE.Can-avslutningsmotstånden
BMS-Can (500 kbit/s)
För reglerade litiumbatterier (t.ex. BYD, Pylontech, Freedomwon)
Avsluta vid Cerbo GX med det medföljande avslutningsmotståndet
Följ batteritillverkarens instruktioner om avslut på batterisidan
Viktig varning
VE.Can och BMS-Can får inte dela samma buss
Om båda behövs ska du använda en GX-enhet med två separata CAN-bussar (t.ex. Cerbo GX MK2 eller Ekrano GX)
Portkonfigurering
Åtkomst via Remote Console
Inställningar → Tjänster→ VE.Can Port 1 / 2 → CAN-bussprofil
Standardinställningar:
VE.Can: 250 kbit/s
BMS-Can (om närvarande): 500 kbit/s - Det går inte att ställa in BMS-Can-porten till något annat än 500 kbit/s eller inaktiv.
Anmärkningar
Vissa BMS-enheter använder CAN-buss BMS-profil vid (250 kbit/s). Anslut dessa till en VE.Can-port och ställ in den lämpliga profilen (VE.Can och CAN-bus BMS (250 kbit/s)).
Använd endast batterier som är med på Victrons kompatibilitetslista för att säkerställa korrekt kommunikation. Andra stöds inte.
RJ45-uttag på Cerbo GX MK2 är roterade för enklare kabelborttagning.
5.6. Växelriktare RS, Multi RS och MPPT RS
Växelriktare RS, växelriktare RS Solar och Multi RS är utrustade med både VE.Direct- och VE.Can-gränssnitt. För dessa produkter måste dock
en GX-enhet vara ansluten via VE.Ca.
VE.Direct kan inte användas för att ansluta dessa enheter till ett GX-system.
VE.Direct-gränssnittet på dessa modeller är endast avsett för programmering, genom att använda en VE.Direct till USB-adapter.
Undantag: MPPT RS
MPPT RS kan anslutas till en GX-enhet, antingen via VE.Direct eller VE.Can, beroende på systemkraven och de tillgängliga portarna.
5.7. BMV-600 serien
Anslut BMV-600 genom att använda VE.Direct till BMV-60xS-kabeln. (ASS0305322xx).
5.8. DC Länkbox
Anslut DC-länkboxen med den medföljande RJ12-kabeln. Anslut sen BMV-700 till Cerbo GX.
5.9. VE.Can Resistiv tanksensoradapter
Se produktsidan för VE.Can Resistiv tanksensoradapter för detaljer om adaptern.
Anslutningsriktlinjer
Använd en standard RJ45-UTP-kabel för att ansluta adaptern till ett VE.Can-nätverk.
Avsluta VE.Can-nätverket i båda ändarna med VE.Can-avslutningsmotstånd.
En påse med två avslutningsmotstånd levereras med varje VE.Can-produkt.
Ytterligare avslutningsmotstånd finns tillgängliga separat (art. nr ASS030700000).
Säkerställ att CAN-bussen är försedd med ström.
Vi hänvisar till effektavsnittet i manualen för tankgivaradaptern för detaljer.

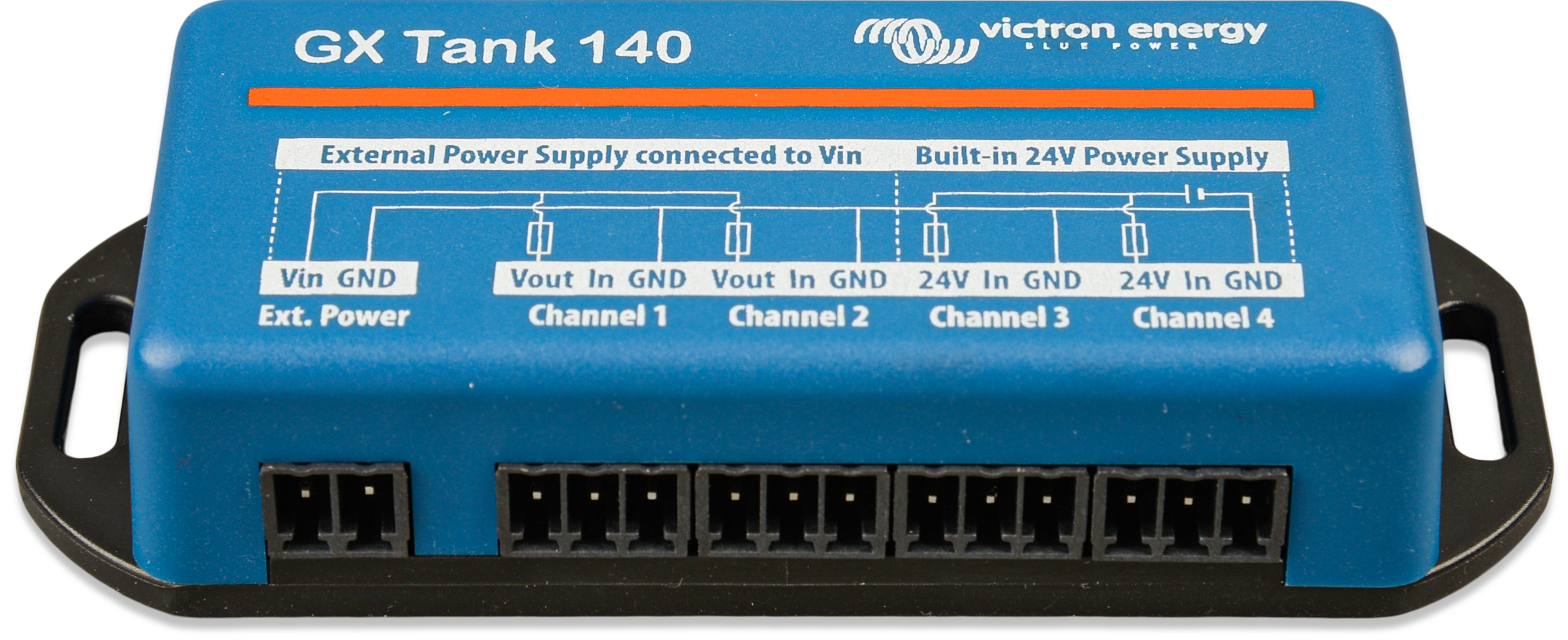

5.10. Anslutning av en GX Tank 140

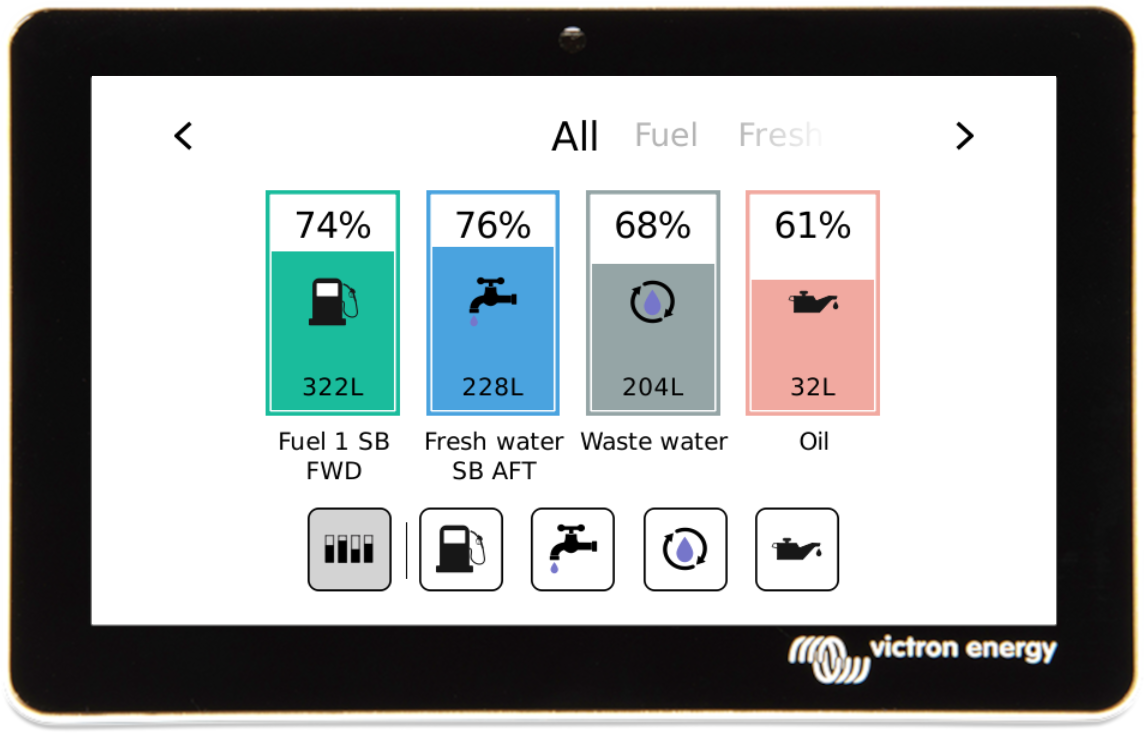

GX Tank 140 är ett tillbehör för Victrons program av systemövervakningsprodukter. Det stödjer upp till fyra tanknivåsensorer, med avläsningar synliga lokalt på GX-enheten och på distans via VRM-portalen.
Ingångskompatibilitet GX-Tank 140 stödjer:
Anslutning och strömförsörjning
Konfigureringsalternativ
För kompletta tekniska detaljer hänvisar vi till dokumentationen som finns tillgänglig på produktsidan för GX-Tank 140. |   |
5.11. Anslutning av Victrons fastanslutna temperatursensorer
Temperatursensorer från Victron kan användas för att mäta och övervaka flera temperaturkällor och är inte begränsade till batterier. Det mätningsintervall som stödjs är –40 °C till +70 °C.
Se Översikt av anslutningar för temperatursensoringångarnas placering och nummer.
Kompatibel sensor
Den korrekta sensor att använda är: ASS000001000 - Temperatursensor för Quattro, MultiPlus och GX-enheter
Obs: Detta är inte samma som BMV-temperatursensortillbehöret som inte är kompatibelt med dessa ingångar.
Ytterligare anmärkningar
Även om sensorn påminner om en batterikabelsko behöver den inte installeras på ett batteri.
Sensorer medföljer inte GX-enheten och måste beställas separat.
Fysisk anslutning av temperatursensorer
För att ansluta temperatursensorerna:
Sensorkabeln måste antingen ha en hylsa eller minst 10 mm blottad koppar för att säkerställa bra kontakt inuti den avtagningsbara kopplingsplintens anslutning.
För in kabeln fullständigt i kopplingsplinten.
För att ta loss kabeln ska du trycka ner den oranga fliken på anslutningsdonet.
Kabelpolaritet
Röd kabel → Övre plint
Svart kabel → Nedre plint
Sensorerna aktiveras (eller inaktiveras) i GX-enhetens inställningsmeny: Settings → I/O → Analog input (Inställningar →Ingång/Utgång -→ Analoga ingångar). När den är aktiv visas temperatursensordatan i enhetslistan och loggas även i VRM. Obs: Ekrano GX och Venus GX har två temperaturingångar medan Cerbo GX har fyra. |   |
Genom att välja temperatursensorn i enhetslistan visas en översikt med sensorstatus och aktuell temperatur. Översikten innehåller även två undermenyer, en för sensorinställning och en annan för enhetsmenyn. Temperaturtypen kan ändras i inställningsmenyn. De tillgängliga alternativen är: Batteri, Kyl eller Allmän. Det går att tillämpa en offset för att korrigera avläsningen och skalan kan justeras genom att använda en faktor mellan 1 och 10. Dessutom kan sensorspänningen övervakas. Enhetsmenyn tillhandahåller allmän information om sensorn och tillåter dig att ange ett anpassat namn för enklare identifiering när flera sensorer används. |     |
5.12. Victron Energy Meter VM-3P75CT
Victron VM-3P75CT är en mångsidig energimätare för övervakning av enfas- och trefaseffekt och energiförbrukning. Den kan användas för att mäta:
Nätanslutning (vid fördelningslådan)
Solcellsväxelriktarutgång
Generatorutgång (AC-generator)
Utgång för växelriktare eller växelriktare/laddare
Mätaren beräknas effektvärden för varje fas och sänder över data med en hög uppdateringshastighet över VE.Can eller Ethernet.
Nyckelfunktioner
Dubbla kommunikationsalternativ: VE.Can och Ethernet
Data är synlig i GX-enheten, VictronConnect och VRM-portalen.
Delbara strömtransformatorer för smidig och ingreppsfri installation
Installation
Följ installationsproceduren enligt beskrivning i manualen för energimätaren VM-3P75CT.
Säkerställ att energimätaren är på samma lokala nätverk som GX-enheten när du använder Ethernet.
VE.Can-anslutning: Plug-and-play. Ingen manuell aktivering krävs.
Ethernetanslutning: Efter den första installationen måste energimätaren aktiveras.
Gå till Settings → Modbus TCP/UDP devices → Discovered devices (Inställningar → Modbus TCP/UDP-enheter → Upptäckta enheter) i GX-enhetsmenyn och aktivera den upptäckta energimätaren, den är inaktiverad som standard när den först installeras och slås på. |  |
VM-3P75CT visas sen i enhetslistan och kan styras och kan övervakas därifrån. Se energimätarmanualen för mer information. |  |
5.13. EV Charging Station
Med sina laddningsmöjligheter i trefas och enfas integreras EV Charging Station och EV Charging Station NS problemfritt in i Victron-omgivningen med en GX-enhetsanslutning via WiFi. Den möjliggör enkel drift och styrning via Bluetooth med appen VictronConnect.
Ställ in och konfigurera EVCS enligt instruktionerna i EV Charging Station-manualen. Säkerställ att:
Kommunikation med GX-enheten är upprättad.
EVCS och GX-enheten är anslutna till samma lokala nätverk.
Inställning av GX-enhet
Obs: EV Charging Stations som är anslutna innan du uppdaterar GX-enheten till fast programvaruversion 3.12 kommer att aktiveras automatiskt. Nya enheter måste aktiveras manuellt via menyn ovan. I GX-enheten, gå till Settings → Services → Modbus TCP (Inställningar - Tjänster - Modbus TCP) och aktivera Modbus TCP. Efter aktivering visas EVCS i enhetslistan där den kan övervakas och styras. För ytterligare detaljer hänvisar vi till EV Charging Station-manualen. |  |
 | |
 |
