Cerbo GX Handbuch

Geräteliste

Verschiedenes

Verschiedenes

Enthält eine Liste aller mit dem GX-Gerät verbundenen Geräte. Die meisten Einträge enthalten Untermenüs mit zusätzlichen Informationen und Konfigurationsoptionen für die jeweiligen Geräte.

Allgemeines

Zugangsebene

Benutzer und Benutzer & Installateur

Setzen Sie es auf „Benutzer”, um versehentliche und ungewollte Änderungen der Konfiguration zu verhindern. Das Installationsprogramm verfügt über zusätzliche Privilegien und erfordert nach der Änderung von der Standardeinstellung ein Passwort. Das Passwort erhalten Sie bei Ihrem Händler.

Netzwerksicherheitsprofil

Gesichert

Gesichert = Kennwortschutz und Verschlüsselung der Netzwerkkommunikation

Schwach = Kennwortschutz, jedoch keine Verschlüsselung der Netzwerkkommunikation

Nicht gesichert = Kein Kennwortschutz und keine Verschlüsselung der Netzwerkkommunikation

Fernunterstützung

Deaktiviert

Aktivieren Sie dies, damit die Victron-Ingenieure im Falle eines Problems auf Ihr System zugreifen können.

Fernunterstützungstunnel

Offline

Zeigt „Online“ an, wenn „Fernunterstützung“ aktiviert ist.

IP und Anschluss für Fernunterstützung

[IP; Anschluss]

Zeigt die IP-Adresse und den Anschluss für die Fernunterstützung an.

Neustart

Jetzt neu starten

Startet das GX-Gerät neu

Akustischer Alarm

Aktiviert

Wenn ein Alarm am GX-Gerät oder einem angeschlossenen Produkt auftritt, gibt das Gerät einen Signalton aus, sofern diese Einstellung nicht deaktiviert ist.

Demomodus

Deaktiviert

Aktiviert einen Simulationsmodus, um Kunden oder auf Messen Produkt- und Systemfunktionen zu demonstrieren. Damit können Benutzer die Benutzeroberfläche erkunden, ohne die tatsächlichen Einstellungen zu verändern.

Hinweis: Durch Aktivieren des Demomodus werden der VRM-Installation simulierte Geräte hinzugefügt. Verfügbare Demos umfassen ESS, Boot und Wohnmobil.

Status-LEDs aktivieren

Aktiviert

Verwenden Sie diese Option, um die Status-LEDs zu deaktivieren.

Firmware - Lesen Sie die vollständige Funktionsbeschreibung

Firmware-Version

x.xx

Zeigt die aktuell installierte Firmware-Version an

Build-Datum/-Uhrzeit

xxx

Zeigt die Build-Nummer an.

Online-Aktualisierungen: Automatische Aktualisierung

Nur prüfen

Wenn dies aktiviert ist, prüft das GX-Gerät mit dem Server, ob eine neue Version verfügbar ist. Es ist möglich, auf Deaktivierung oder automatische Aktualisierung zu setzen

Online-Aktualisierungen: Aktualisierens-Feed

Offizielle Version

Verwenden Sie die Standardeinstellung, außer Sie möchten an Testversionen teilnehmen. Endbenutzersysteme sollten auf jeden Fall auf „Offizielle Version” eingestellt sein.

Online-Aktualisierungen: Bildtyp

Normal

Wählen Sie zwischen normalem und großem Bild. Das große Bild erweitert das Bild um Node-RED und die Signal K-Server-Funktionalität.

Online-Aktualisierungen: Nach Aktualisierungen suchen

Zum Prüfen drücken

Bitte drücken Sie hier, um zu überprüfen, ob eine neue Firmware-Aktualisierung verfügbar ist.

Firmware von SD/USB installieren

Verwenden Sie dieses Menü, um eine neue Version von einer microSD-Karte oder einem USB-Stick zu installieren. Stecken Sie die Karte oder den Stick ein, die bzw. der die neue Firmware-.swu-Datei enthält.

Gespeicherte Sicherungs-Firmware

Mit dieser Funktion können Sie zu der zuvor installierten Firmware-Version zurückkehren.

Datum und Uhrzeit

Datum/Uhrzeit UTC

Automatisch aus dem Internet

-

Zeitzone

-

Wählen Sie Ihre lokale Zeitzone aus der Liste aus.

Systemeinrichtung

Systemname

Automatisch

Wählen Sie den Systemnamen - Voreinstellungen oder benutzerdefiniert

AC Eingang 1

Generator

Wählen Sie Nicht verfügbar, Generator, Netz oder Landstrom. Beachten Sie, dass für die vollständige Einrichtung dieser Optionen eine zusätzliche Konfiguration erforderlich ist.

AC Eingang 2

Netz

Dieselben Auswahlmöglichkeiten wie oben.

Position der Wechselstromlasten

Nur Wechselstromausgang

Optionen:

Überwachung auf Netzausfall

Deaktiviert

Überwacht den Verlust des AC-Eingangs und löst bei Erkennung einen Alarm aus. Der Alarm wird gelöscht, wenn der AC-Eingang wieder angeschlossen wird.

Batteriemonitor

Automatisch

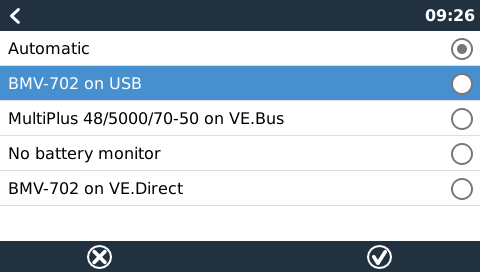

Wählen Sie die SoC-Quelle aus. Diese Funktion ist nützlich, wenn mehr als eine Batteriequelle vorhanden ist. Optionen: Automatisch, Kein Batteriemonitor und verfügbare Batteriemonitorquellen. Weitere Informationen finden Sie unter Ladezustand der Batterie (SoC) .

Automatische Auswahl

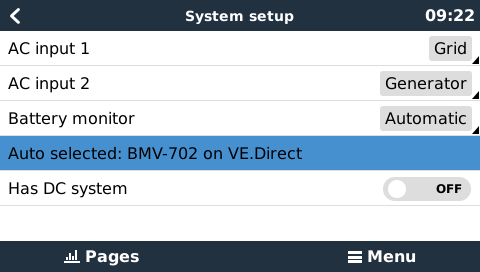

Zeigt die automatisch ausgewählte SoC-Quelle an, wenn der „Batteriemonitor“ auf „Automatisch“ eingestellt ist.

Hat Gleichstromsystem

Deaktiviert

Ermöglichen Sie dies für Boote, Fahrzeuge und Anlagen mit DC-Lasten und Ladegeräten - zusätzlich zu Multi- und MPPT-Ladegeräten. Dies wird für die meisten netzunabhängigen Anlagen nicht anwendbar sein; und jede Diskrepanz zwischen dem vom Multi und dem BMV gemessenen Gleichstrom wird einem „Gleichstromsystem” zugeschrieben. Dies kann z.B. die Einspeisung von einem Wechselstromgenerator oder die Ausspeisung von einer Pumpe sein.

Ein positiver Wert zeigt den Verbrauch an. Ein negativer Wert weist auf eine Aufladung hin, z.B. durch eine Lichtmaschine.

Bitte beachten Sie, dass der angezeigte Wert immer ein Näherungswert ist und durch die unterschiedliche Abtastrate der einzelnen Elemente des Systems beeinflusst wird. Um die Näherungswerte durch genaue Messwerte zu ersetzen, kann ein SmartShunt verwendet werden, der auf den Überwachungsmodus „Gleichstromenergiezähler“ und den Gleichstromzählertyp „Gleichstromsystem“ konfiguriert werden muss.

Marine-MFD-App-Konfiguration

Nicht eingestellt

In diesem Menü können Sie die Batteriedaten festlegen, die beim Klicken auf das Batteriesymbol auf der Übersichtsseite angezeigt werden. Die gleiche Auswahl ist auch im VRM-Portal sichtbar.

DVCC – Lesen Sie die vollständige Funktionsbeschreibung

DVCC

Deaktiviert

Durch Aktivieren von DVCC wird das GX-Gerät von einem passiven Monitor in einen aktiven Regler umgewandelt. Standardmäßig ist diese Funktion deaktiviert, es sei denn, eine kompatible BMS-Can-verwaltete Batterie ist angeschlossen. In diesem Fall wird sie gemäß den technischen Daten des Herstellers eingestellt und gesperrt.

Ladestrom begrenzen

Deaktiviert

Legt einen benutzerdefinierten maximalen Ladestrom für das gesamte System fest, angegeben in Ampere. Dies ermöglicht eine koordinierte Ladesteuerung für alle unterstützten Geräte.

Begrenzung der verwalteten Batterieladespannung

Deaktiviert

Diese Option ist nur für das anfängliche Ausgleichen von 15s Pylontech-Batterien vorgesehen. Verwenden Sie sie nicht für andere Zwecke, da dies zu unerwünschten Nebenwirkungen führen kann.

SVS - Gemeinsamer Spannungsinn

Deaktiviert

Wenn diese Option aktiviert ist, wählt das GX-Gerät automatisch die beste verfügbare Spannungsmessung aus und teilt diese mit den anderen angeschlossenen Geräten.

STS - Gemeinsamer Temperatursensor

Deaktiviert

Wenn diese Option aktiviert ist, überträgt das GX-Gerät die gemessene Batterietemperatur an das Wechselrichter/Ladegerät-System und alle angeschlossenen Solarladegeräte.

Temperatursensor

Automatisch

Wählen Sie aus, welcher Temperatursensor für die gemeinsame Temperaturmessung verwendet werden soll. Im automatischen Modus wählt das GX-Gerät den am besten geeigneten verfügbaren Sensor aus.

SCS - Gemeinsamer Stromsensor

Nein

Wenn diese Option aktiviert ist, leitet das GX-Gerät den von einem angeschlossenen Batteriemonitor gemessenen Batteriestrom an alle unterstützten Solarladegeräte weiter, um ein koordiniertes Ladeverhalten zu gewährleisten.

SCS-Status

Zeigt an, ob SCS aktiviert ist oder warum es deaktiviert ist.

Steuerung des BMS

Automatisch

Wählen Sie aus, welches Batteriemanagementsystem (BMS) zur Steuerung der Batterie verwendet werden soll, oder deaktivieren Sie die BMS-Steuerung. Im automatischen Modus wählt das GX-Gerät anhand der Systemkonfiguration das geeignete BMS aus.

Automatische Auswahl

Zeigt das aktuell vom System ausgewählte BMS an, wenn „Steuerung des BMS“ auf „Automatisch“ eingestellt ist.

Anzeige und Sprache

Adaptive Helligkeit

Ja

Passt die Bildschirmhelligkeit automatisch über den Umgebungslichtsensor an (nur verfügbar, wenn ein GX Touch angeschlossen ist oder auf dem Ekrano GX Display).

Helligkeit

Wenn „Adaptive Helligkeit“ deaktiviert ist, konfigurieren Sie die Helligkeit manuell zwischen 0 % und 100 %.

Zeit bis Display aus

10 Min.

Legt die Zeitverzögerung fest, nach der das Display automatisch ausgeschaltet wird. Verfügbare Optionen: 10 Sekunden, 30 Sekunden, 1 Minute, 10 Minuten, 30 Minuten oder nie.

Anzeigemodus

Wählen Sie zwischen einem hellen und einem dunklen Modus für die Darstellung der Benutzeroberfläche.

Ebenen der Infoansicht

Ermöglicht die Konfiguration der Parameter und ihrer Einheiten für die Anzeige in der Infoansicht.

Sprache

Deutsch

Wählen Sie die gewünschte Sprache für die Benutzeroberfläche aus.

Einheiten

Wählen Sie die gewünschten Einheiten für die Anzeige von elektrischer Leistung, Temperatur und Volumen.

Minimaler und maximaler Messbereich

Automatische Bereichswahl

Ermöglicht die manuelle Einstellung des minimalen und maximalen Messbereichs oder die automatische Anpassung durch die Einstellung „Automatische Bereichswahl“.

Startseite

Info

In diesem Menü können Sie den Startbildschirm festlegen und eine Zeitüberschreitung definieren, nach der das System bei Inaktivität automatisch zum festgelegten Startbildschirm zurückkehrt.

Benutzeroberfläche

Neue Benutzeroberfläche

Wählen Sie Ihre bevorzugte Benutzeroberfläche aus: Neue Benutzeroberfläche oder klassische Benutzeroberfläche.

VRM-Online-Portal – Lesen Sie die vollständige Funktionsbeschreibung

VRM-Portal

Voll

Diese Einstellung bestimmt die Verbindung des Systems mit dem VRM-Portal:

VRM Portal-ID

-

Verwenden Sie diese ID-Zeichenfolge bei der Registrierung des GX-Geräts auf dem VRM-Portal.

Protokollierungsintervall

15 Minuten

Legen Sie das Intervall zwischen den Datenprotokollen auf einen beliebigen Wert zwischen 1 Minute und 1 Tag fest.

Bei Systemen mit instabilen Verbindungen wird ein längeres Intervall empfohlen.

Sichere Verbindung verwenden (HTTPS)

Aktiviert

Verschlüsselt die Kommunikation zwischen dem GX-Gerät und dem VRM-Server mittels HTTPS für eine sichere Datenübertragung.

Letzter Kontakt

-

Zeigt die Zeit an, die seit der letzten Kommunikation des GX-Geräts mit dem VRM-Server verstrichen ist.

Verbindungsstatus

Kein Fehler

Zeigt den aktuellen Status der VRM-Verbindung an.

Bei einem Kommunikationsfehler wird dieser hier angezeigt.

Weitere Informationen zur Fehlerbehebung bei VRM-Fehlern finden Sie hier.

Gerät neu starten, wenn kein Kontakt besteht

Deaktiviert

Wenn diese Option aktiviert ist, wird das GX-Gerät nach einer festgelegten Verzögerung automatisch neu gestartet, wenn die Internetverbindung unterbrochen wird. Dies kann zur Behebung vorübergehender Netzwerkprobleme beitragen.

Keine Kontaktrückstellverzögerung (hh:mm)

01:00

Legt fest, wie lange das GX-Gerät offline sein muss, bevor es automatisch neu gestartet wird, um die Verbindung wiederherzustellen.

Speicherort

Interner Speicher

Zeigt an, ob Daten im internen Speicher oder auf einem externen Gerät wie einem USB-Stick oder einer microSD-Karte gespeichert werden, sofern diese angeschlossen ist.

Freier Festplattenspeicher

-

Zeigt den verfügbaren Speicherplatz auf dem aktuellen Speichergerät an.

microSD/USB

-

Verwenden Sie diese Option, um eine angeschlossene microSD-Karte oder ein USB-Speichergerät vor dem Entfernen sicher auszuwerfen. Das Entfernen ohne Auswerfen kann zu Datenverlust führen.

Gespeicherte Aufzeichnungen

-

Zeigt die Anzahl der Datensätze an, die lokal gespeichert sind, während das Gerät offline ist. Das GX-Gerät lädt diese Datensätze automatisch hoch, sobald die Internetverbindung wiederhergestellt ist.

Ältestes Aufzeichnungsalter

-

Gibt an, wie alt der älteste lokal gespeicherte Datensatz ist, wenn das GX-Gerät keine Verbindung zum Internet oder zum VRM herstellen konnte.

ESS – Ein Energiespeichersystem (ESS) ist ein spezifischer Typ von Stromversorgungssystem, das eine Stromnetzverbindung mit einem Victron Wechselrichter/Ladegerät, einem GX-Gerät und einem Batteriesystem integriert. Lesen Sie die vollständige Funktionsbeschreibung

Modus

Optimiert mit BatteryLife

Optionen: Optimiert mit BatteryLife, Optimiert ohne BatteryLife, Batterien geladen halten, Externe Steuerung

Netzzählung

Wechselrichter/Ladegerät

Lassen Sie diese Einstellung auf Wechselrichter/Ladegerät, wenn kein externer Netzzähler verwendet wird. Stellen Sie die Einstellung auf Externer Zähler, wenn Sie einen unterstützten externen Energiezähler verwenden.

Eigenverbrauch aus der Batterie

Alle Systemlasten

Mit dieser Einstellung kann ESS nur Batteriestrom für wesentliche Lasten verwenden. Die Optionen sind „Alle Systemlasten“ oder „Nur kritische Lasten“.

Mehrphasige Regulierung

-

Verwenden Sie diese Einstellung in dreiphasigen netzgebundenen Systemen. Damit wird eine Phasenkompensation aktiviert, die zur Ausgeglichenheit des Stromflusses über alle Phasen beiträgt.

Minimaler SoC (sofern das Netz nicht ausfällt)

10 %

Konfigurierbares Mindest-SoC-Limit. ESS wird Lasten aus dem Netz versorgen, sobald der SoC auf die konfigurierte Einstellung gefallen ist – es sei denn, das Versorgungsnetz ist ausgefallen und das System befindet sich im Wechselrichtermodus.

Aktives SoC-Limit

10 %

Verwenden Sie diese Einstellung, um den aktuellen SoC-Wert von BatteryLife anzuzeigen. Nur im Modus „Optimiert mit BatteryLife“.

BatteryLife-Zustand

Eigenverbrauch

Zeigt den Status der Batterielebensdauer an, der einer der folgenden sein kann: Eigenverbrauch, Entladen deaktiviert, Langsames Aufladen, Aufrechterhaltung oder Nachladen.

Wechselrichterleistung begrenzen

Deaktiviert

Begrenzen Sie die von dem Multi aufgenommene Leistung: d.h. begrenzen Sie die Leistung, die von DC zu AC invertiert wird.

Netz-Sollwert

50W

Definiert den angestrebten Leistungsfluss zum Netz. Ein höherer Sollwert dient als Puffer, um unbeabsichtigte Energieexporte bei plötzlichen Laständerungen zu verhindern.

Netzeinspeisung

-

Konfigurieren und begrenzen Sie die in das Netz eingespeiste Leistung. Optionen sind: Wechselstromgekoppelte PV – Einspeisung des Überschusses, Gleichstromgekoppelte PV – Einspeisung des Überschusses, Begrenzung der Netzeinspeisung. Zeigt auch an, ob die Einspeisebegrenzung aktuell aktiv ist.

Glätten von Lastspitzen

Nur oberhalb des Mindest-SoC

Nur über Mindest-SoC oder Immer. Enthält auch ein Untermenü zum manuellen Einstellen der Strombegrenzung für den Netzimport und -export pro Phase.

Geplante Aufladestufen

Inaktiv

Ermöglicht die Konfiguration von bis zu fünf Zeiträumen, in denen das System die Batterie mit Strom aus dem Netz auflädt.

Energiezähler – Lesen Sie die vollständige Funktionsbeschreibung

Funktion

Netzzähler

Definieren Sie die Funktion des Energiezählers.

Verfügbare Optionen: Netz, PV-Wechselrichter, Generator, Wechselstromlast, Ladegerät für Elektrofahrzeuge, Wärmepumpe

Phasentyp

Einphasig

Wählen Sie den Phasentyp des zu messenden Systems aus: entweder einphasig oder mehrphasig.

PV-Wechselrichter - Lesen Sie die vollständige Funktionsbeschreibung

Wechselrichter:

-

Zeigt angeschlossene Wechselstrom-PV-Wechselrichter an.

Wechselrichter: Position

AC-Eingang 1

AC-Eingang 1, AC-Eingang 2, AC-Ausgang

Wechselrichter: Phase

L1

Wechselrichter: Anzeigen

Ja

PV-Inverter finden

-

Suchen Sie nach verfügbaren PV-Wechselrichtern.

Erkannte IP-Adressen

-

Zeigt die IP-Adresse der PV-Wechselrichter an, die erkannt wurden.

IP-Adresse manuell hinzufügen

-

Wenn ein Wechselrichter eine manuell zugewiesene IP-Adresse hat, können Sie diese hier direkt hinzufügen.

Automatisches Scannen

Aktiviert

Diese Einstellung sucht weiterhin nach PV-Wechselrichtern. Dies kann nützlich sein, wenn eine DHCP-zugewiesene IP-Adresse verwendet wird, die sich möglicherweise ändert.

Drahtlose Wechselstromsensoren (falls vorhanden)

Wählen Sie die Position für jeden AC-Sensor (PV-Wechselrichter am AC-Eingang 1, 2 oder am AC-Ausgang). Weitere Informationen über die drahtlosen AC-Sensoren.

Modbus TCP/UDP-Geräte

Automatisches Scannen

Aktiviert

Sucht automatisch nach Modbus-TCP/UDP-Geräten.

Nach Geräten scannen

Zum Scannen drücken

Lösen Sie einen Scan nach Modbus-TCP/UDP-Geräten manuell aus.

Gespeicherte Geräte

-

Zeigt eine Liste der gefundenen Modbus TCP/UDP-Geräte und ihre IP-Adresse an.

Entdeckte Geräte

-

Zeigt eine Liste der entdeckten Modbus TCP/UDP-Geräte an. Verwenden Sie dieses Menü, um diese Geräte zu aktivieren.

Ethernet – Lesen Sie die vollständige Funktionsbeschreibung

Status

Nicht verbunden

Zeigt den aktuellen Verbindungsstatus des Geräts an: Nicht angeschlossen, Verbindung wird hergestellt oder Verbunden.

MAC-Adresse

-

Zeigt die eindeutige Hardwareadresse der Netzwerkschnittstelle an. Wird zur Netzwerkidentifizierung und Fehlerbehebung verwendet.

IP-Konfiguration

Automatisch

Optionen: Automatische (DHCP) und manuelle IP-Adressvergabe

IP-Adresse

-

Zeigt die aktuelle IP-Adresse an, die dem Gerät für die Netzwerkkommunikation zugewiesen ist.

Netmask

-

Zeigt die Subnetzmaske an, die zur Definition des lokalen Netzwerkbereichs verwendet wird.

Gateway

-

Zeigt die IP-Adresse des Netzwerk-Gateways an, das für den Zugriff auf externe Netzwerke wie das Internet verwendet wird.

DNS-Server

-

Zeigt die IP-Adresse des DNS-Servers (Domain Name System) an, der zur Auflösung von Domänennamen in IP-Adressen verwendet wird.

Link-lokale IP-Adresse

-

Zeigt die automatisch zugewiesene IP-Adresse an, die für die lokale Netzwerkkommunikation verwendet wird, wenn kein DHCP-Server verfügbar ist. In der Regel im Bereich 169.254.x.x.

WiFi – Lesen Sie die vollständige Funktionsbeschreibung

Zugangspunkt erstellen

Aktiviert

Aktiviert oder deaktiviert den internen WiFi-Zugangspunkt des GX-Geräts. Durch Deaktivieren wird die Fähigkeit des Geräts, sein eigenes Netzwerk zu senden, ausgeschaltet.

WLAN-Netzwerke

-

Zeigt die Liste der verfügbaren WiFi-Netzwerke und das aktuell mit dem GX-Gerät verbundene Netzwerk an, falls vorhanden.

Status

Verbunden

Zeigt den aktuellen WiFi-Verbindungsstatus des GX-Geräts an. Mögliche Werte: Verbunden, Verbindung wird hergestellt oder Verbindung getrennt.

Bezeichnung

-

Zeigt die SSID (Netzwerkname) des verbundenen oder ausgewählten WiFi-Netzwerks an.

Netzwerk vergessen

Vergessen

Bitte drücken Sie hier, um die gespeicherte WiFi-Netzwerkkonfiguration zu entfernen. Verwenden Sie diese Option, wenn Sie zu einem anderen Netzwerk wechseln oder Verbindungsprobleme beheben möchten.

Signalstärke

%

Zeigt die Stärke des WiFi-Signals in Prozent (%) an und gibt damit Auskunft über die Qualität der drahtlosen Verbindung.

IP-Konfiguration

Automatisch

Wählen Sie zwischen der automatischen (DHCP) und der manuellen Konfiguration der IP-Adresse.

IP-Adresse

-

Zeigt die aktuelle IP-Adresse an, die dem Gerät für die Netzwerkkommunikation zugewiesen ist.

Netmask

-

Zeigt die Subnetzmaske an, die zur Definition des lokalen Netzwerkbereichs verwendet wird.

Gateway

-

Zeigt die IP-Adresse des Netzwerk-Gateways an, das für den Zugriff auf externe Netzwerke wie das Internet verwendet wird.

DNS-Server

-

Zeigt die IP-Adresse des DNS-Servers (Domain Name System) an, der zur Auflösung von Domänennamen in IP-Adressen verwendet wird.

GSM-Modem - Lesen Sie die vollständige Funktionsbeschreibung

Bluetooth

Aktiviert

Ja

Ermöglicht es Ihnen, die Bluetooth-Funktion des Geräts zu aktivieren oder zu deaktivieren.

Pin-Code

000000 (oder ein eindeutiger PIN-Code, der mit dem Gerät geliefert oder manuell eingestellt wird)

GPS – Lesen Sie die vollständige Funktionsbeschreibung

GPS-Informationen

-

Zeigt GPS-Daten an, darunter: Status, Breitengrad, Längengrad, Geschwindigkeit, Kurs, Höhe und Anzahl der sichtbaren Satelliten.

Gerät

-

Zeigt gerätebezogene Informationen für Diagnosezwecke an.

Format

DDD.DDDDD°

Wählen Sie zwischen der Anzeige von Dezimalgraden, Grad und Dezimalminuten oder Grad, Minuten und Sekunden.

Geschwindigkeitseinheit

km/h

Wählen Sie zwischen km/h, Meter pro Sekunde, Meilen pro Stunde oder Knoten.

Generator Start/Stopp - Lesen Sie die vollständige Funktionsbeschreibung

Automatische Startfunktion

Deaktiviert

Aktivieren oder deaktivieren Sie die automatische Startfunktion des Generators. Weitere Konfigurationen finden Sie unter Generator → Einstellungen → Bedingungen.

Manuelle Steuerung

-

Ermöglicht den manuellen Betrieb des Generators für eine bestimmte Dauer.

Status

Angehalten

Zeigt den Status des Generators an.

Mögliche Statusmeldungen:

Angehalten, Aufwärmen, Manuell gestartet, Betrieb nach Bedingung, Abkühlung, Anhalten

Fehler

Kein Fehler

Zeigt an, ob ein Fehler vorliegt (z. B. Generator soll laufen, aber es wird kein AC-Eingang erkannt)

Einstellungen

Enthält Untermenüs für Bedingungen, Aufwärm- und Abkühlphase sowie Ruhezeiten. Enthält außerdem einen Schalter, um einen Alarm auszulösen, wenn sich der Generator nicht im Autostartmodus befindet.

Laufzeit und Wartung

Zeigt die Gesamtbetriebszeit des Generators, die tägliche Betriebszeit, die verbleibende Zeit bis zur nächsten Wartung und das konfigurierte Wartungsintervall an. Enthält Optionen zum Zurücksetzen des Wartungszeitgebers und des täglichen Betriebsstundenzählers.

Generator Start/Stopp → Einstellungen → Bedingungen

Zum Kommunikationsverlust

Generator stoppen

Legt fest, was das System tun soll, wenn die Kommunikation mit dem GX-Gerät unterbrochen wird. Optionen: Generator stoppen, Generator starten, Generator in Betrieb halten.

Generator stoppen, wenn Wechselstromeingang vorhanden ist

Deaktiviert

Nützlich für Notstromsysteme, bei denen ein Quattro an einem Wechselstromeingang an das Netz und am anderen an einen Generator angeschlossen ist. Wenn diese Option aktiviert ist, schaltet sich der Generator automatisch ab, sobald wieder Netzstrom verfügbar ist.

Battery SoC (Ladezustand (SoC) der Batterie)

Deaktiviert

Nutzen Sie den Ladezustand (SoC) der Batterie, um das Start- und Stoppverhalten des Generators zu steuern. Aktivieren Sie diese Option, um die Funktion zu aktivieren.

Startet, wenn der SoC unter dem definierten Prozentsatz liegt.

Für Ruhezeiten kann ein separater Startwert festgelegt werden, um diese bei Bedarf zu überschreiben.

Start nach Erreichen des SOC-Zustands für [Sekunden].

Stop, wenn der SoC über dem festgelegten Prozentsatz liegt.

Für die Ruhezeiten kann ein separater Stoppwert eingestellt werden, um die Laufzeit nach der Stabilisierung des Systems zu minimieren.

Für Ruhezeiten kann ein separater Stoppwert festgelegt werden, um diese bei Bedarf zu überschreiben.

Batteriestrom

Batteriespannung

AC Ausgang

Deaktiviert

Verwenden Sie den Batteriestrom, die Batteriespannung oder den Wechselstromausgang, um das Start- und Stoppverhalten des Generators zu steuern. Aktivieren Sie diese Option, um sie zu aktivieren.

Start, wenn der Wert höher ist als – Ampere/Spannung/Watt.

Startwert während der Ruhezeiten – Ampere/Spannung/Watt (um die programmierten Ruhezeiten bei absoluter Notwendigkeit zu überschreiben).

Start nach Erreichen der Bedingung für [Sekunden] (damit kurzzeitige Spitzen nicht zum Auslösen des Starts führen).

Stopp, wenn der Wert unter – Ampere/Spannung/Watt liegt.

Stoppwert während der Ruhezeiten – Ampere/Spannung/Watt (ermöglicht eine kürzere Laufzeit während der Ruhezeiten, sobald das System wiederhergestellt ist).

Stopp, nachdem die Bedingung für [Sekunden] erfüllt ist (um kurzzeitige Einbrüche zu ermöglichen, ohne den in Betrieb befindlichen Generator anzuhalten).

Wechselrichter hohe Temperatur

Überlastung Wechselrichter

Deaktiviert

Verwenden Sie die Warnung für hohe Temperatur des Wechselrichters oder die Warnung für Überlastung des Wechselrichters, um das Start- und Stoppverhalten des Generators zu steuern. Aktivieren Sie diese Option.

Start, wenn die Warnung für [Sekunden] aktiv ist (damit kurzzeitige Spitzen ungehindert passieren können, ohne den Start auszulösen).

Wenn die Warnung gelöscht wird, nach [Sekunden] stoppen (um kurzzeitige Spannungsabfälle zu ermöglichen, ohne den Generator anzuhalten).

Bei einer Überlastungswarnung des Wechselrichters kann auch das Aufwärmen des Generators übersprungen werden.

Generator Start/Stopp → Einstellungen → Bedingungen → Periodischer Lauf

Periodischer Lauf

Deaktiviert

Aktivieren - Nein / Ja

Intervall [Tage] ausführen

Ausführung überspringen, wenn bereits in Betrieb seit: Immer starten, 1, 2, 4, 6, 8, 10 Stunden.

Intervallstart [Datum]

Startzeit [hh:mm]

Laufdauer (hh:mm)

Solange in Betrieb, bis die Batterie vollständig geladen ist. Standardmäßig deaktiviert.

Generator Start/Stopp → Einstellungen

Erkennen des Generators am AC-Eingang

Deaktiviert

Wenn diese Option aktiviert ist, löst das System einen Alarm aus, wenn am ausgewählten Wechselstromeingang des Wechselrichters keine Stromversorgung vom Generator erkannt wird. Stellen Sie sicher, dass der richtige Wechselstromeingang in der Systemkonfiguration dem „Generator“ zugewiesen ist.

Alarm, wenn der Generator nicht im Autostart-Modus ist

Deaktiviert

Wenn diese Option aktiviert ist, wird ein Alarm ausgelöst, wenn die automatische Startfunktion länger als 10 Minuten deaktiviert bleibt.

Ruhige Stunden

Deaktiviert

Ruhezeiten verhindern, dass der Generator unter normalen Betriebsbedingungen startet. Bei einigen Einstellungen können Übersteuerungswerte für die Ruhezeiten festgelegt werden (z. B. eine extrem niedrige Batteriespannung, um ein Abschalten des Systems zu verhindern).

Generator Start/Stopp → Einstellungen → Aufwärmen & Abkühlen

Aufwärmzeit

60

Legt die Verzögerungszeit für das Aufwärmen des Generators über die Relais-Steuerung fest, bevor dieser an das System angeschlossen wird. Während dieser Zeit bleibt das AC-Eingangsrelais geöffnet und der Wechselrichter/Ladegerät ist noch nicht angeschlossen.

Abkühlzeit

180

Legt die Verzögerungszeit fest, nachdem der Generator vom System getrennt wurde, damit er vor dem Abschalten abkühlen kann. Das AC-Eingangsrelais bleibt während dieser Zeit geöffnet.

Stoppzeit des Generators

0

Generator Start/Stopp → Laufzeit und Wartung

Gesamtlaufzeit des Generators (Stunden)

Stunden

Zeigt die Gesamtzahl der Betriebsstunden des Generators an.

Tägliche Laufzeit

Untermenü zur Anzeige der täglichen Betriebszeit der letzten 30 Tage.

Tägliche Laufzeitzähler zurücksetzen

Bietet die Möglichkeit, die Betriebsstundenzähler des Generators zurückzusetzen. Dies ist nach einem Generatoraustausch, größeren Reparaturen oder wenn die Zähler zur Wartungsüberwachung verwendet werden, sinnvoll.

Laufzeit bis zur Wartung

Stunden

Zeigt die verbleibende Laufzeit bis zur nächsten planmäßigen Wartung an. Geben Sie das gewünschte Wartungsintervall in Stunden ein.

Wartungsintervall des Generators

Stunden

Legen Sie das Wartungsintervall des Generators in Stunden fest. Hier wird festgelegt, wie oft Wartungsarbeiten in Abhängigkeit von der Betriebszeit erforderlich sind.

Wartungstimer zurücksetzen

Betätigen Sie diese Schaltfläche, um den Wartungstimer nach Abschluss der Wartung zurückzusetzen.

Tankpumpe – Konfigurieren Sie das automatische Starten und Stoppen der Pumpe auf der Grundlage von Informationen zum Tankfüllstand (Sender). Automatischer Start/Stopp der Pumpe mit Control GX

Pumpenzustand

-

Zeigt an, ob die Pumpe aktuell in Betrieb ist oder gestoppt wurde.

Modus

Auto

Legt den Pumpensteuerungsmodus fest. Die Optionen sind Automatisch, Ein und Aus. Dies fungiert als manuelle Übersteuerung, wenn ein Tanksensor angeschlossen ist und Start-/Stopppegel definiert sind.

Tanksensor

Kein Tanksensor

Wählen Sie den Tanksensor aus, der die Pumpe auslöst. Wenn kein Sensor angeschlossen oder erkannt wird, wird „Kein Tanksensor“ angezeigt.

Startniveau

50%

Legt den Tankfüllstand fest, bei dem die Pumpe startet (Relais schließt). Wenn der gemessene Füllstand unter diesen Wert fällt, wird die Pumpe aktiviert.

Stopp-Level

80%

Legt den Tankfüllstand fest, bei dem die Pumpe abschaltet (Relais öffnet). Wenn der gemessene Füllstand diesen Wert überschreitet, wird die Pumpe deaktiviert.

Relais

Funktion

Alarm-Relais

Wählt die dem Relais zugewiesene Funktion aus. Verfügbare Optionen sind: Alarm-Relais, Aggregat Start/Stopp, Hilfsrelais des angeschlossenen Aggregats, Tankpumpe, Temperatur und Manuell.

Wenn das Relais auf den manuellen Modus eingestellt ist, wird ein Schieberegler angezeigt, mit dem Sie das Relais manuell ein- oder ausschalten können.

Polarität

Normalerweise offen

Legt die Polarität des Relais auf der Rückseite des GX-Geräts fest. Optionen sind Normalerweise offen oder Normalerweise geschlossen. Hinweis: Die Verwendung von Normalerweise geschlossen erhöht den Stromverbrauch des GX-Geräts. Diese Einstellung ist nur verfügbar, wenn das Relais als Alarm-Relais konfiguriert ist.

Dienste

Modbus TCP

Deaktiviert

Diese Einstellung aktiviert den Modbus-TCP-Dienst. Weitere Informationen über Modbus-TCP in diesem Dokument und im Kommunikationsweißbuch https://www.victronenergy.de/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_DE.pdf

MQTT-Zugang

Deaktiviert

Der MQTT-Zugang muss nur aktiviert werden, wenn ein Gerät oder Dienst eines Drittanbieters wie Home Assistant integriert wird, der den Zugriff auf den MQTT-Broker über das lokale Netzwerk erfordert.

VE.Can-Anschluss

-

Konfiguriert das CAN-Bus-Profil für die VE.Can-Anschlüsse. Zu den verfügbaren Optionen gehören:

Deaktiviert, VE.Can & Lynx Ion BMS (250 kbit/s), VE.Can & CAN-Bus BMS (250 kbit/s), CAN-Bus BMS LV (500 kbit/s), Oceanvolt (250 kbit/s) und RV-C (250 kbit/s).

Zu den zusätzlichen Optionen gehören: Geräte, NMEA 2000-Ausgang, Auswahl der eindeutigen Identitätsnummer, Überprüfung der eindeutigen ID-Nummern und Netzwerkstatus.

BMS-Can-Anschluss

-

Konfiguriert den BMS-Can-Anschluss. Verfügbare Optionen sind: CAN-Bus-BMS (500 kbit/s) oder Deaktiviert. Umfasst auch den Zugriff auf Netzwerkstatusinformationen.

I/O

Analoge Eingänge

An

Steuert die Verfügbarkeit analoger Eingänge. Verwenden Sie diese Einstellung, um drahtgebundene Tankfüllstandssensoren und Temperatursensoren zu aktivieren oder zu deaktivieren.

Digitale Eingänge

Deaktiviert

Steuert die Funktion der digitalen Eingänge. Verfügbare Optionen: Aus, Türalarm, Bilgenpumpe, Bilgenalarm, Einbruchalarm, Rauchmelder, Feueralarm, CO₂-Alarm und Generator. Bei bestimmten GX-Geräten sind zusätzliche Optionen wie Touch-Eingangssteuerung und Impulszähler verfügbar.

Bluetooth-Sensoren

Deaktiviert

Aktivieren Sie diese Option, um nach unterstützten Bluetooth-Sensoren zu suchen. Sie können außerdem erkannte Sensoren aktivieren oder deaktivieren und aktuell verbundene Bluetooth-Adapter anzeigen.

Bitte beachten Sie, dass es auch eine Option für das fortlaufende Scannen von Bluetooth-Sensoren gibt. Wenn diese Option aktiviert ist, kann es zu Störungen des WiFi-Betriebs kommen. Aus diesem Grund ist sie standardmäßig deaktiviert.

Funktionen von Venus OS Large

Signal K

Deaktiviert

Aktivieren Sie diese Option, um den integrierten Signal K-Server zu starten.

Node-RED

Deaktiviert

Aktivieren Sie diese Option, um die integrierte Node-RED-Umgebung zu starten.

VRM-Geräteinstanzen

VRM-Geräteinstanzen

Bietet eine Übersicht über die Geräteinstanzzuweisungen, die auf VRM für alle an das GX-Gerät angeschlossenen Geräte verwendet werden.
